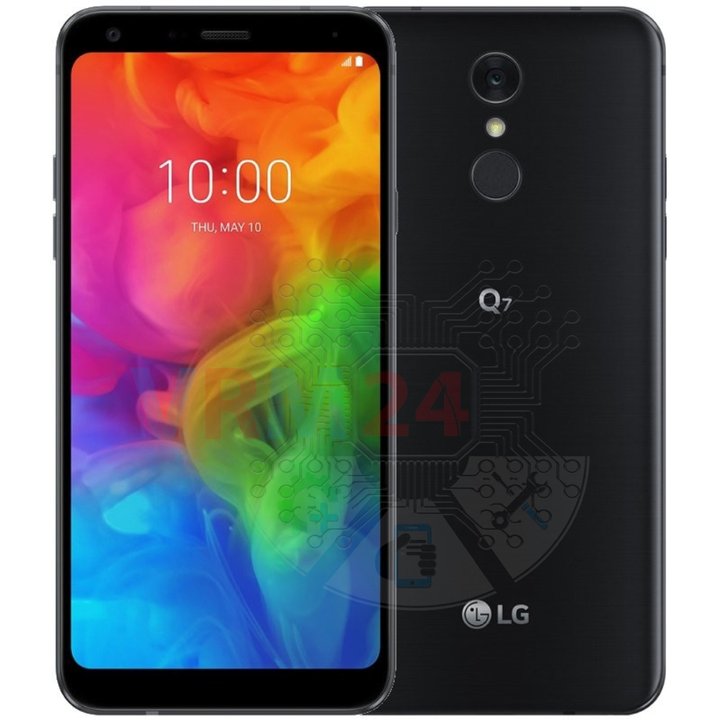

Démontage/Réparation de l'appareil mobile LG Q7 Q610 avec la description de chaque étape et l'ensemble d'outils requis.

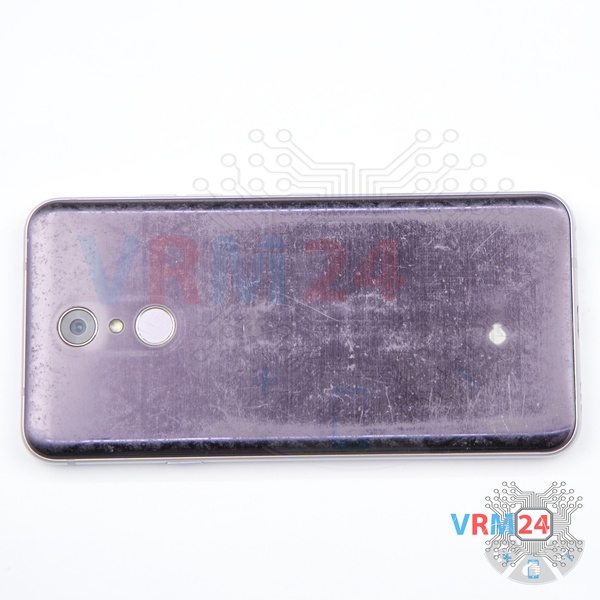

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

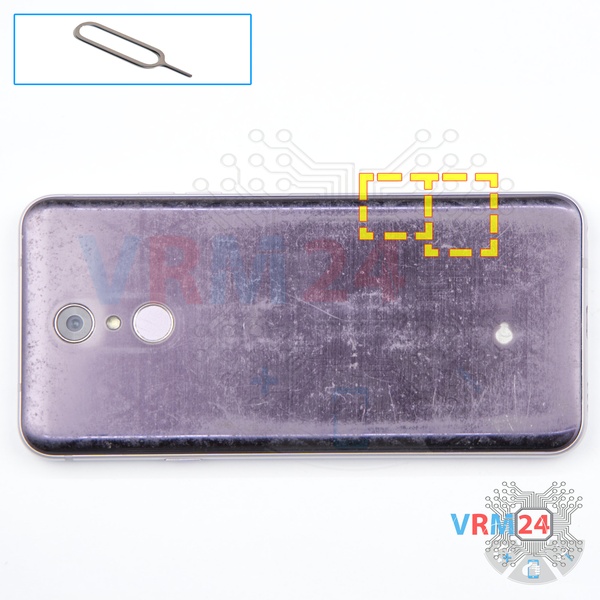

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

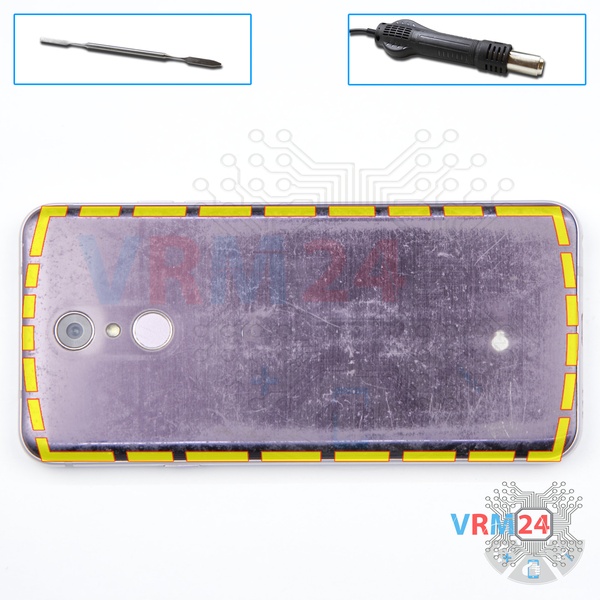

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer.

Choisissez le bord le plus éloigné des câbles FFC ou des boutons. N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

ℹ️ Il y a deux points spécifiques que vous devez connaître.

Premièrement - le connecteur du capteur d'empreintes digitales fonctionne ainsi - des contacts à ressort sur la carte mère sont pressés contre la pastille sur la coque arrière.

Deuxièmement - la qualité de la connexion dépend de la force avec laquelle la coque est pressée contre la carte mère.

Donc, la solution du fabricant ici est de mettre trois carrés / rectangles adhésifs sur la batterie pour maintenir fermement la coque arrière. MAIS ! (Il y a toujours un mais) autour des carrés adhésifs se trouve une étiquette NFC.  L'étiquette NFC a trois fenêtres pour les carrés adhésifs collés à la batterie !

Pour nous, ce n'est pas une tâche triviale d'ouvrir la coque.  Nous devons éviter tout dommage. Déplacez-vous autour des coins et le long des côtés avec un outil en plastique ou non métallique.  Lorsque les côtés nous donnent un espace pour nous faufiler, placez l'outil en plastique ou non métallique entre le carré adhésif et la coque arrière, soulevez soigneusement jusqu'à ce que ce soit fait et déplacez-vous plus profondément vers le suivant.

ℹ️ Rappelez-vous qu'autour des carrés / rectangles adhésifs se trouve un NFC, en dessous se trouve la batterie. Si nous le soulevons fort, nous pouvons percer la coque de la batterie, si nous manquons l'endroit et soulevons, nous pouvons casser le NFC.

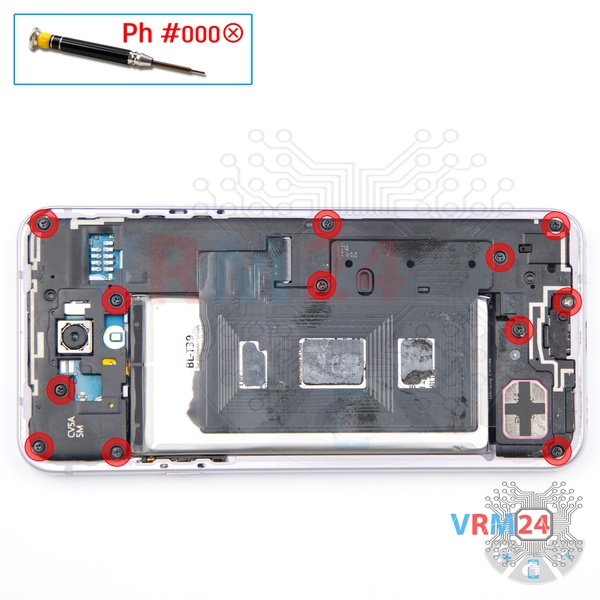

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 12 vis.

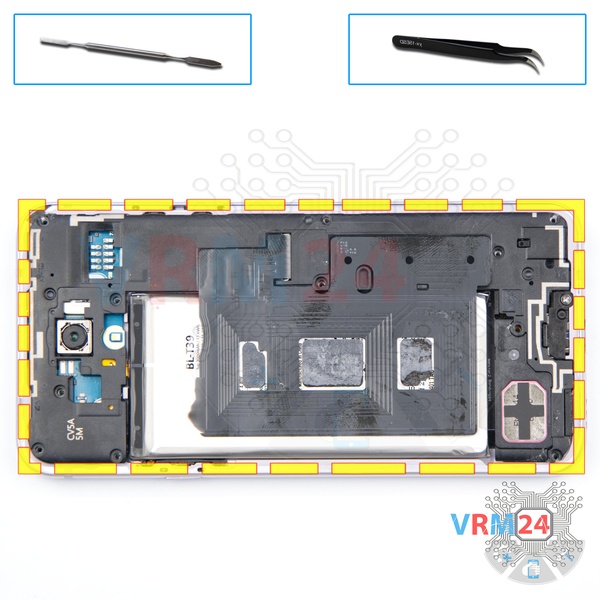

Retirez le cache central avec une étiquette NFC. Le cache protège la carte de circuit imprimé (PCB). Essayez de soulever le cache par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur le PCB.

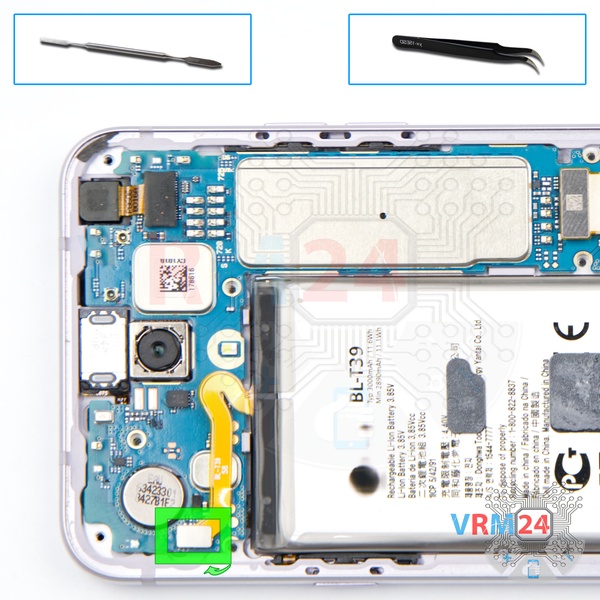

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle LG Q7 Q610 a une batterie BL-T39 d'une capacité de 3000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits pendant le démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

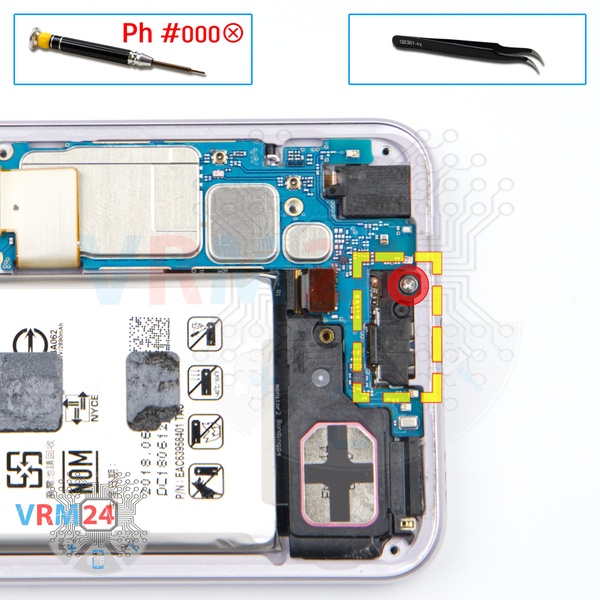

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis et retirez le petit cache fixant le port de chargement.

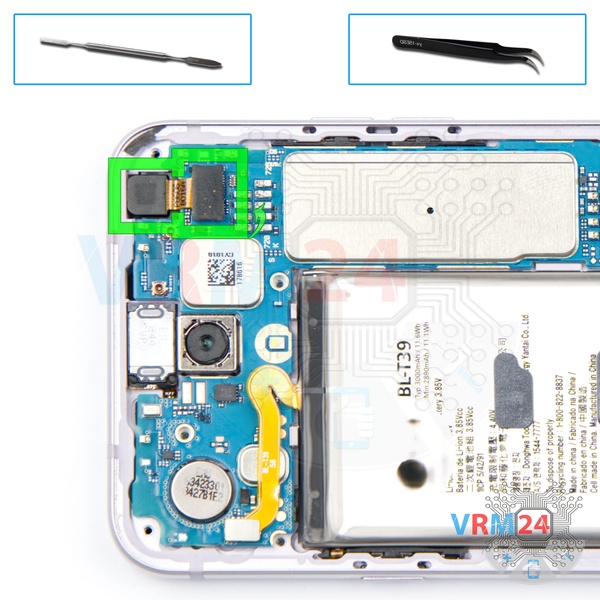

Faites levier sur le connecteur et retirez la caméra frontale (selfie).

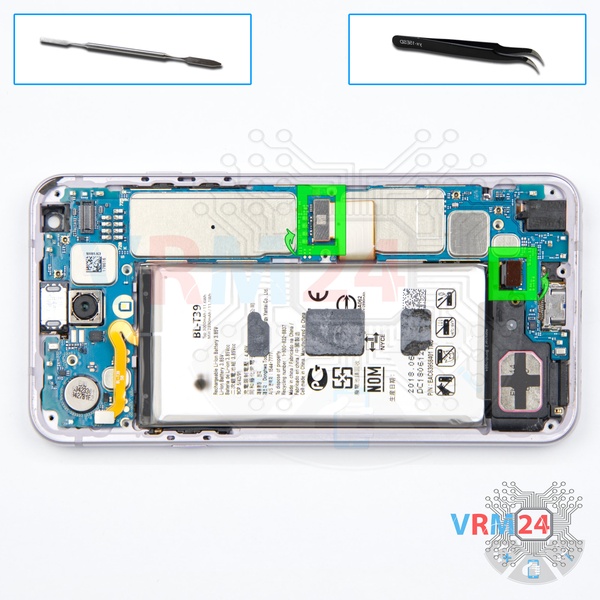

Soulevez les connecteurs du câble du module d'affichage, du câble du port de chargement.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

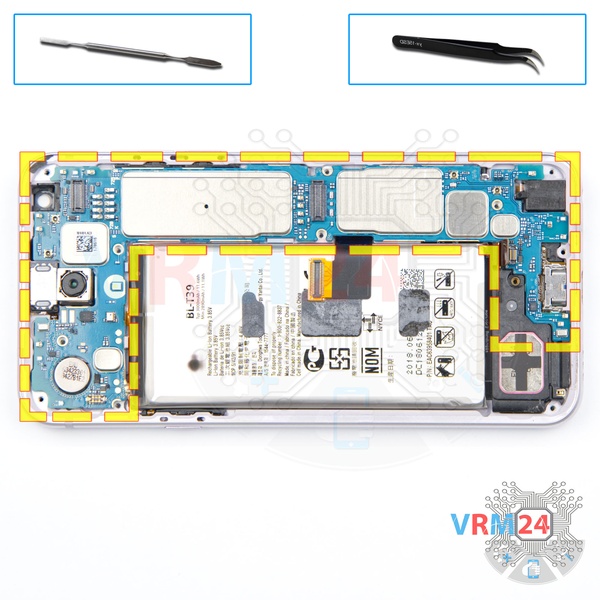

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

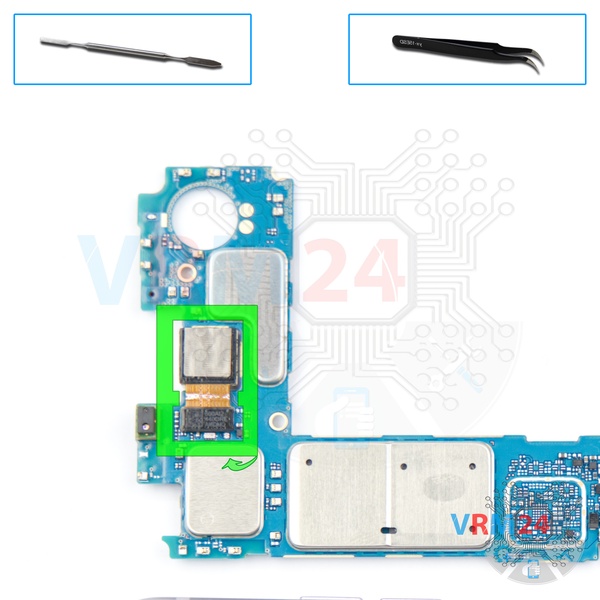

Soulevez le connecteur et retirez la caméra arrière.

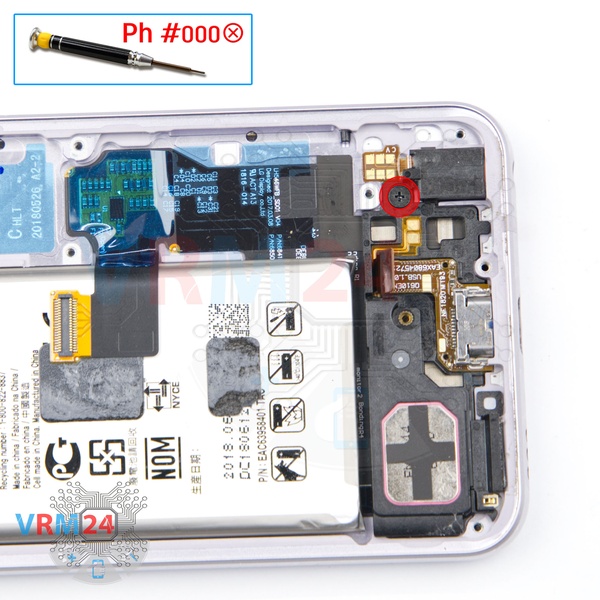

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis fixant l'ensemble d'un haut-parleur et du port de chargement.

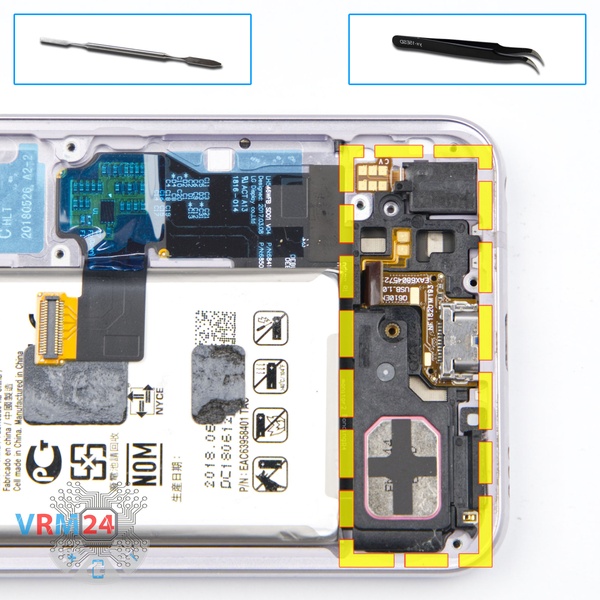

Retirez avec précaution l'ensemble haut-parleur et connecteur de charge.

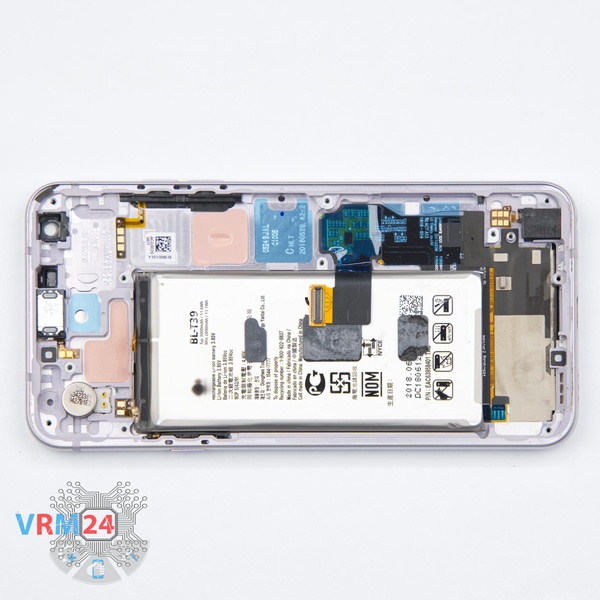

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, la batterie, la prise jack et le moteur de vibration.
