Outils recommandés

Tournevis Five-point P0.8 mm

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

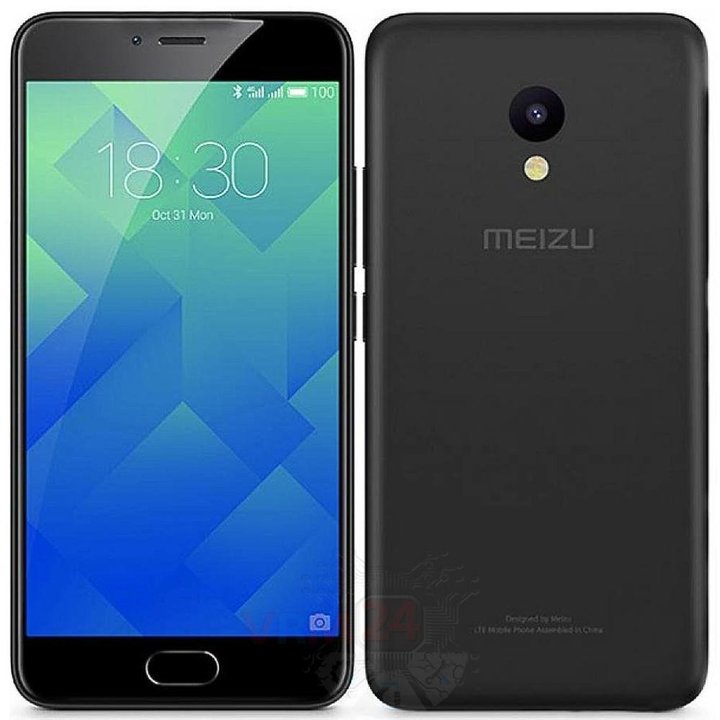

Démontage/Réparation de l'appareil mobile Meizu M5c M710H (Meizu A5, Meizu Charm Blue A5) avec la description de chaque étape et l'ensemble d'outils requis.

7972

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

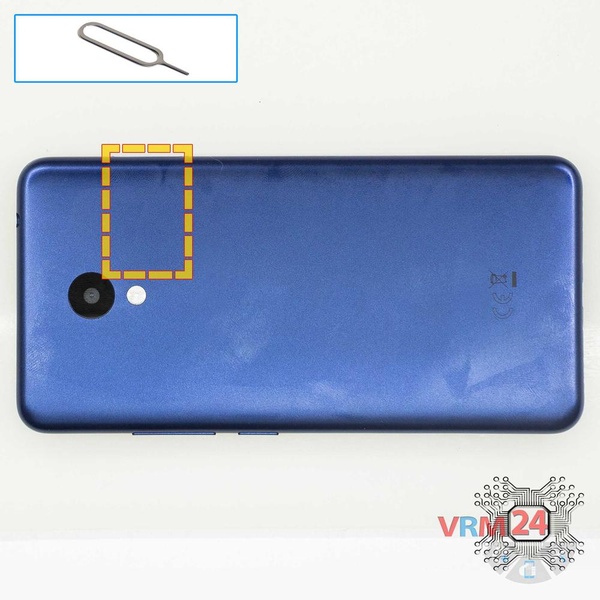

Étape 1.

Retirez le tiroir

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

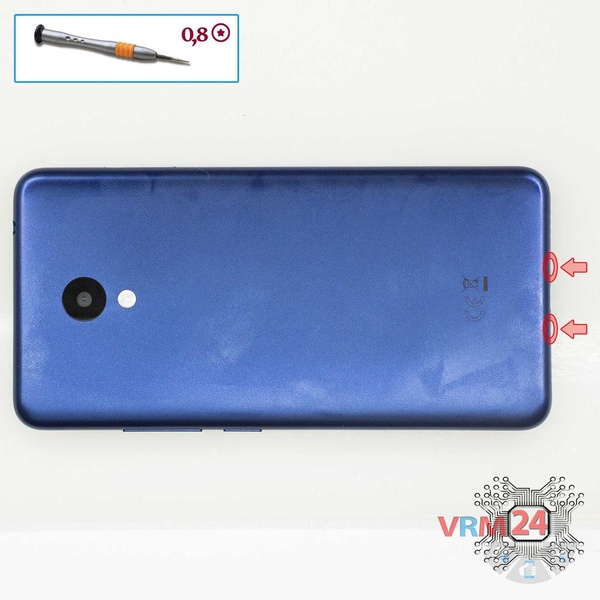

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez les 2 vis à l'extrémité du téléphone.

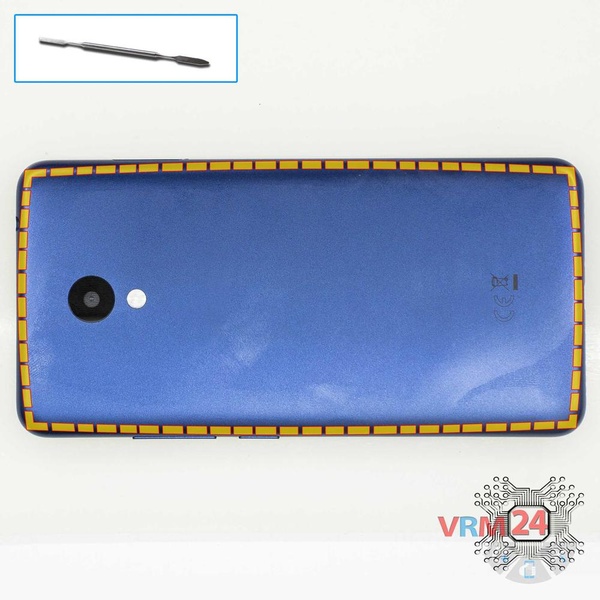

Étape 3.

Ouvrez la coque arrière

Ouvrez la coque arrière.

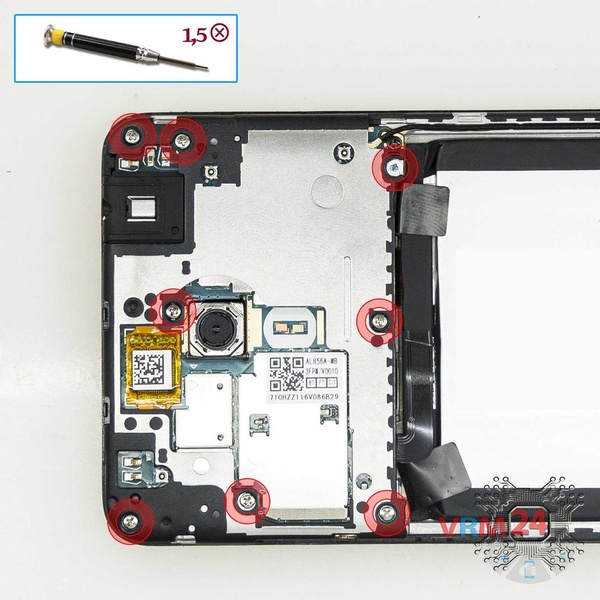

Étape 4.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 les boulons dans le cadre du téléphone.

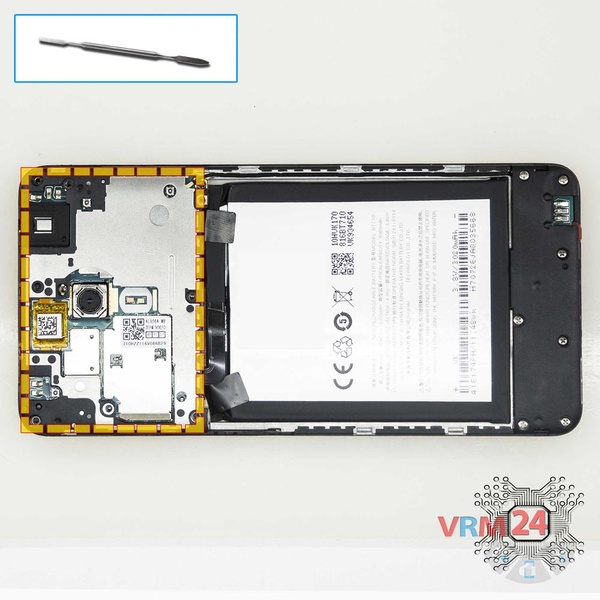

Étape 5.

Ouvrez la coque arrière

Faites levier et retirez le capot supérieur.

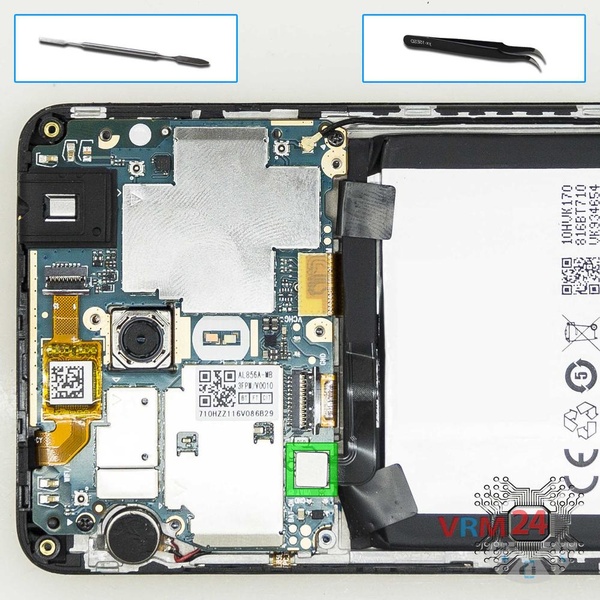

Étape 6.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

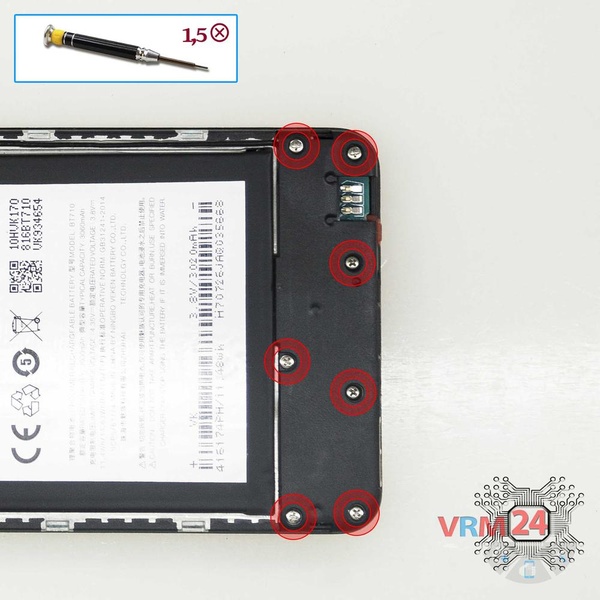

Étape 7.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 boulons dans la partie inférieure.

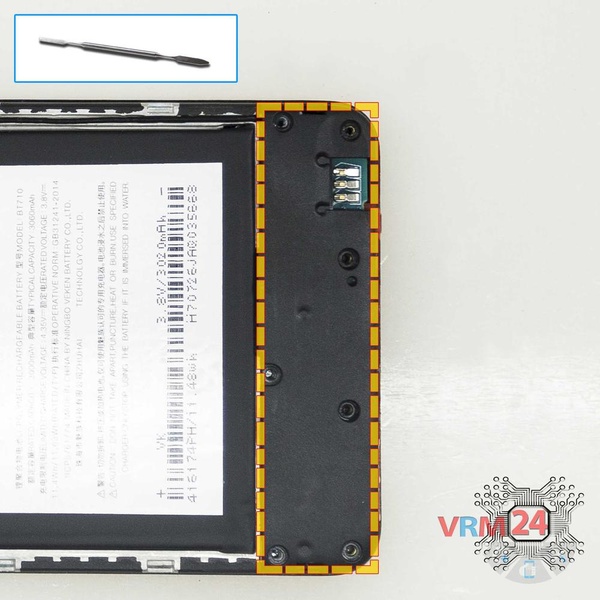

Étape 8.

Ouvrez la coque arrière

Faites levier & retirez le cache inférieur.

Étape 9.

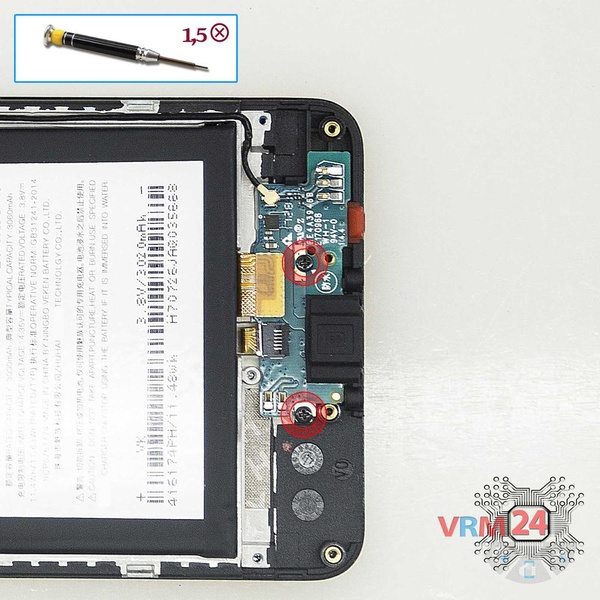

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 les vis dans la carte mère inférieure.

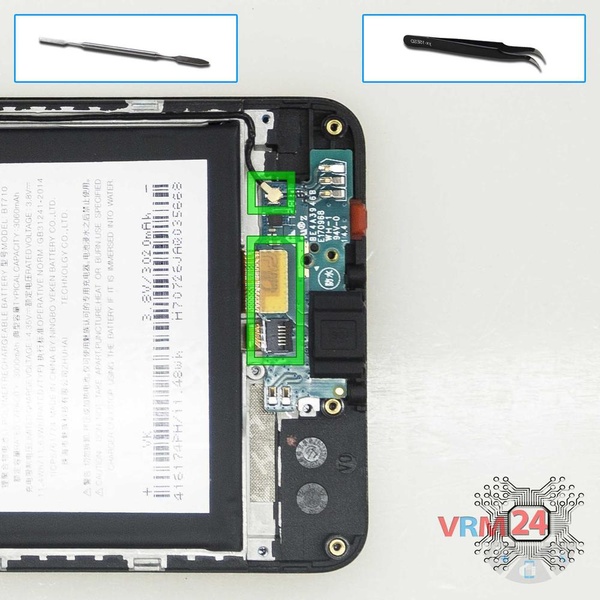

Étape 10.

Déconnectez les connecteurs

Déconnectez les connecteurs de la carte mère.

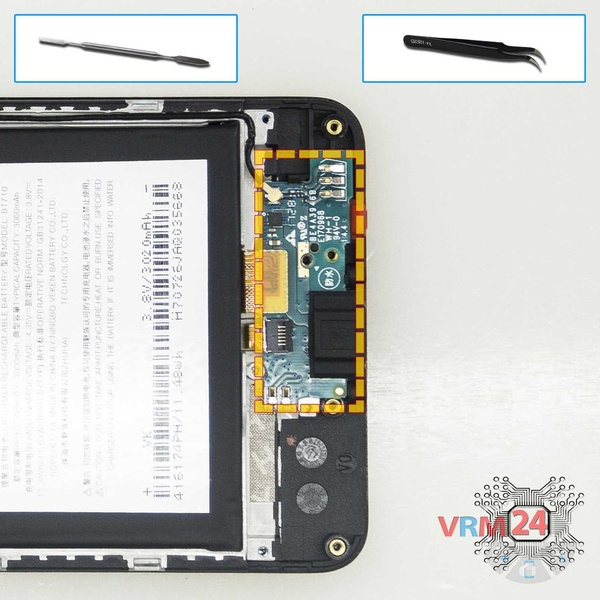

Étape 11.

Retirez la carte fille

Retirez la carte mère inférieure.

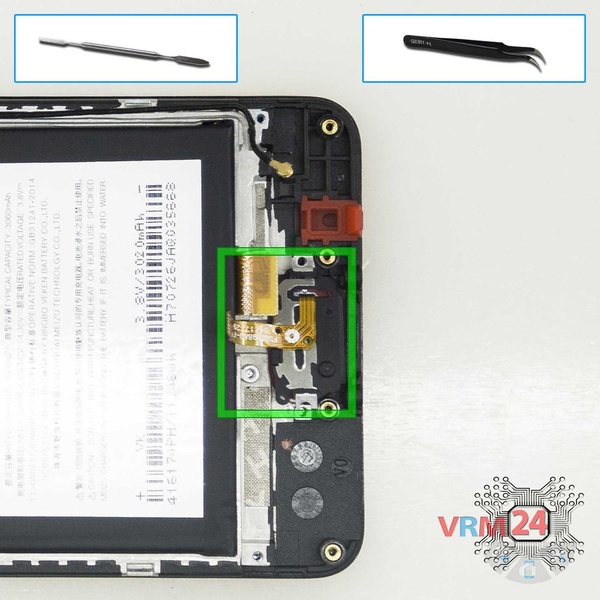

Étape 12.

Retirez le bouton Accueil

Retirez le bouton Home.

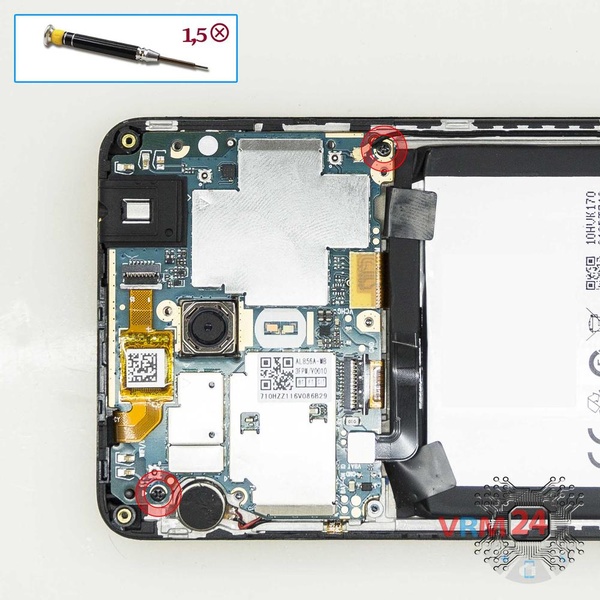

Étape 13.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

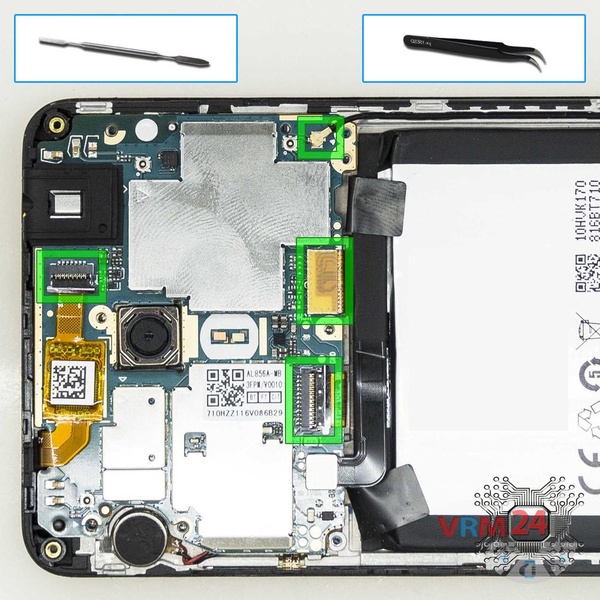

Étape 14.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

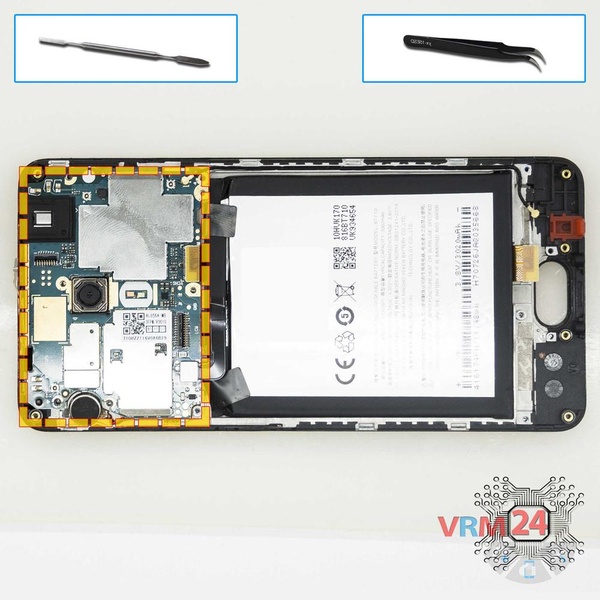

Étape 15.

Retirez la carte mère

Retirez la carte mère.

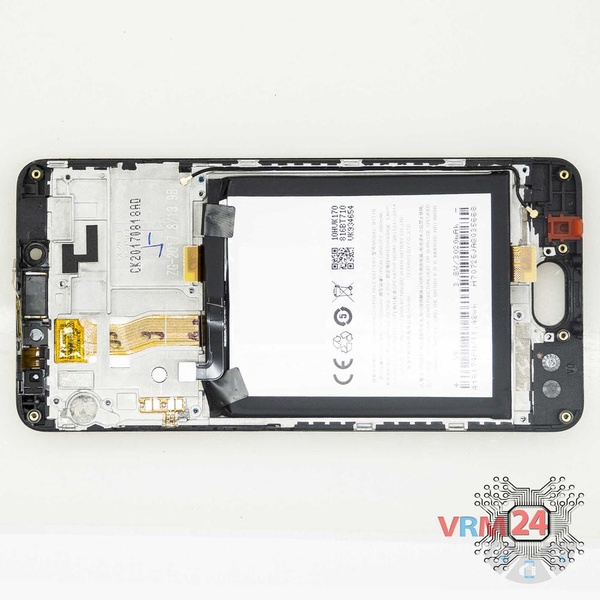

Étape 16.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 15 minutes. Ce guide convient à tous les modèles Meizu M5c M710H or Meizu A5, Meizu Charm Blue A5 commercialisés dans différents pays.

#instructions #Meizu #Meizu M5c M710H

Instructions de démontage détaillées du Meizu M5c M710H en vidéo, réalisées par notre centre de réparation et service mobile :
