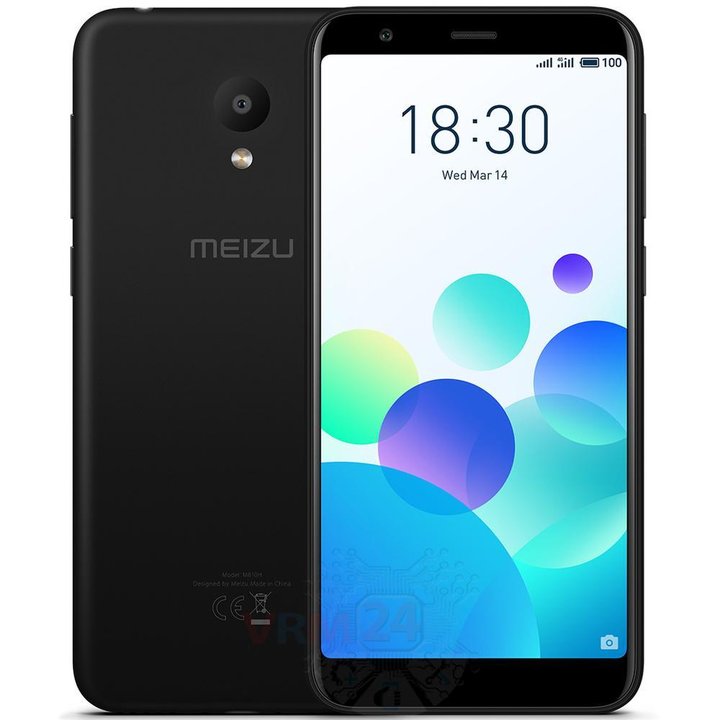

Démontage/Réparation de l'appareil mobile Meizu M8c M810H (Meizu M8s) avec la description de chaque étape et l'ensemble d'outils requis.

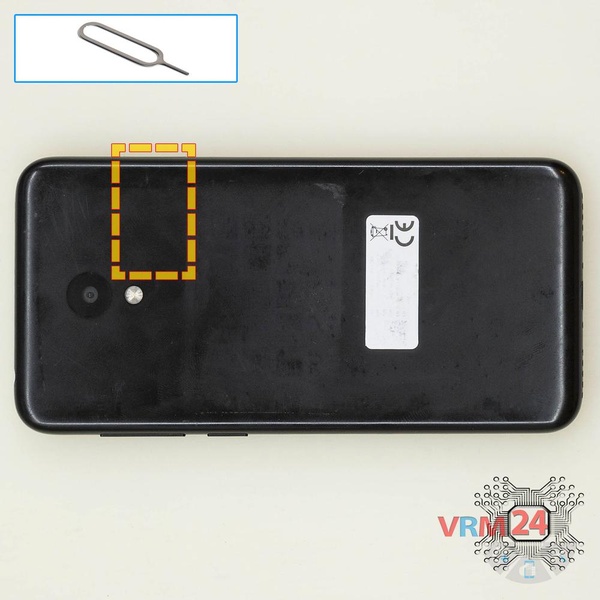

À l'aide de l'outil clé, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

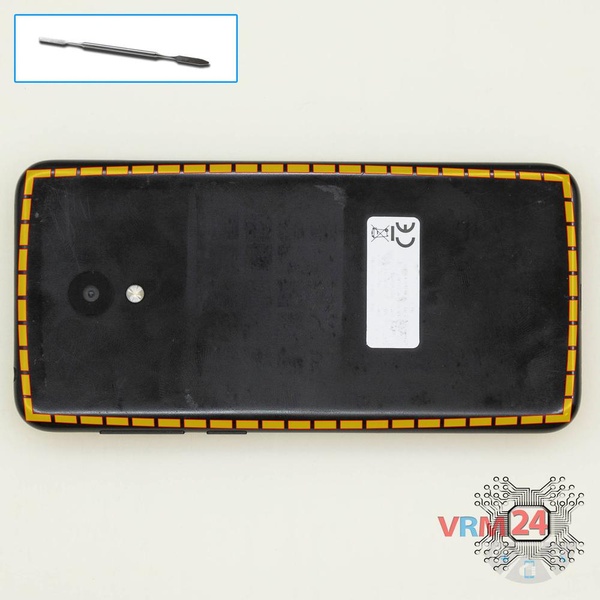

Ouvrez la coque arrière.

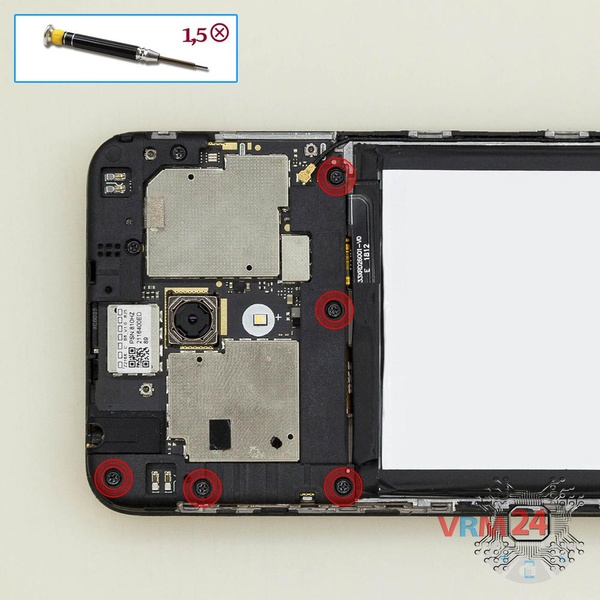

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 5 vis.

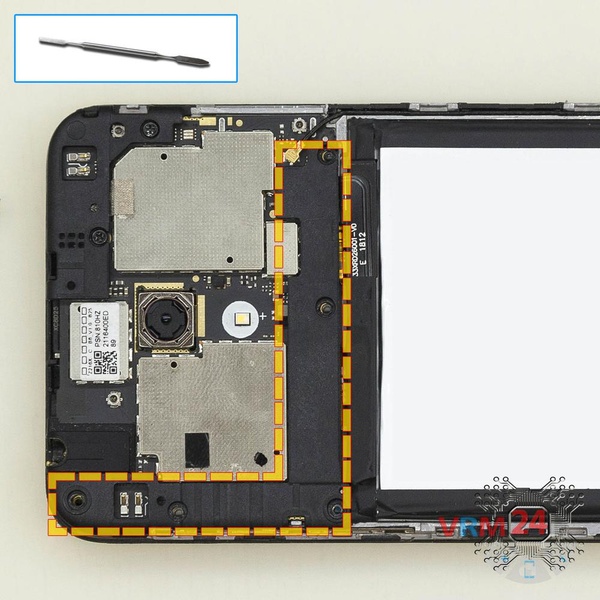

Retirez le cache dissimulant les connecteurs.

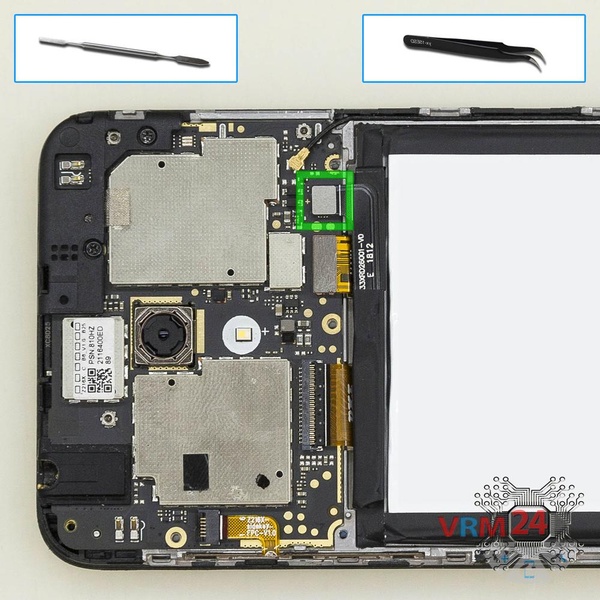

Débranchez le connecteur de la batterie. Le modèle de batterie du Meizu M8c est BA810.

⚠ Avertissement !

Nous vous recommandons vivement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

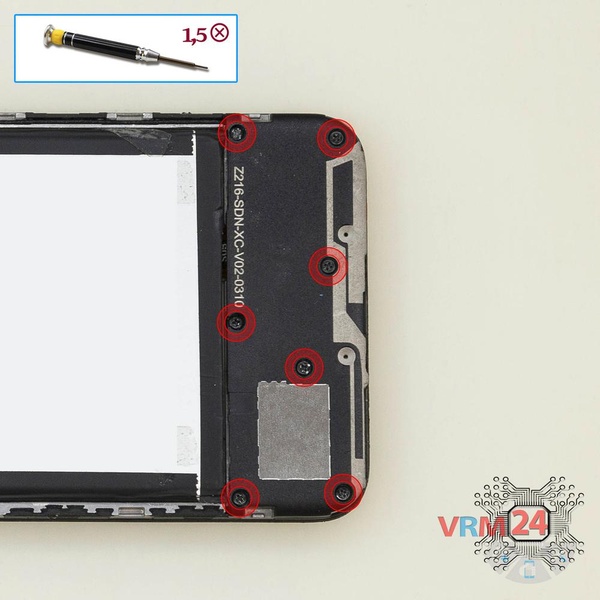

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

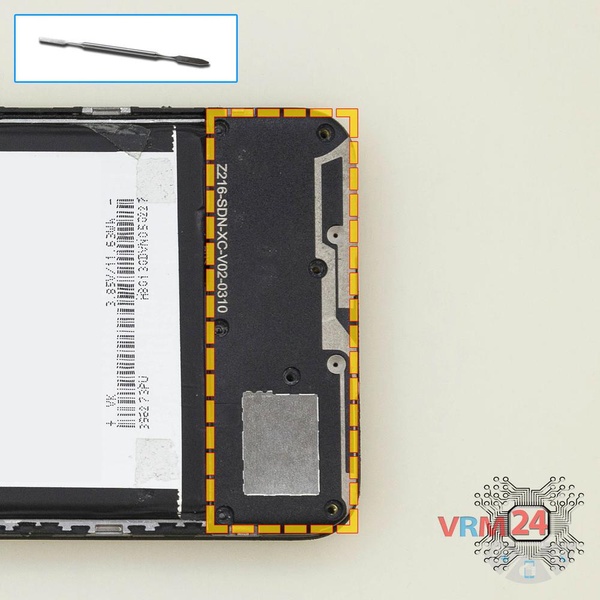

Faites levier et retirez l'ensemble buzzer (haut-parleur).

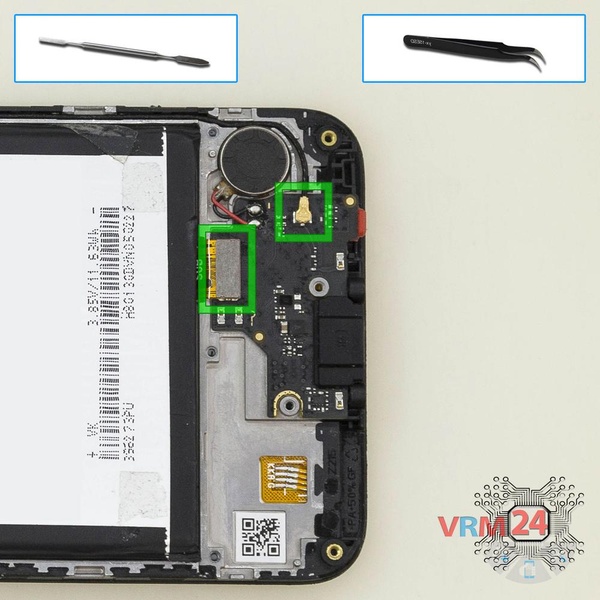

Déconnectez les connecteurs sur la carte fille.

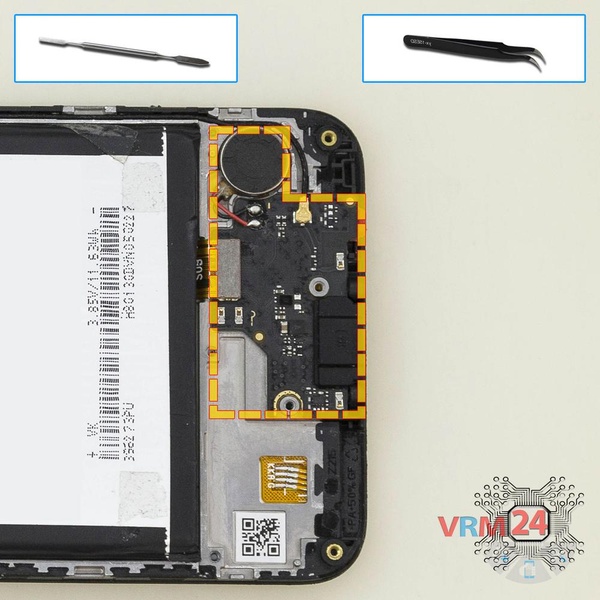

Retirez la carte fille, également appelée carte secondaire.

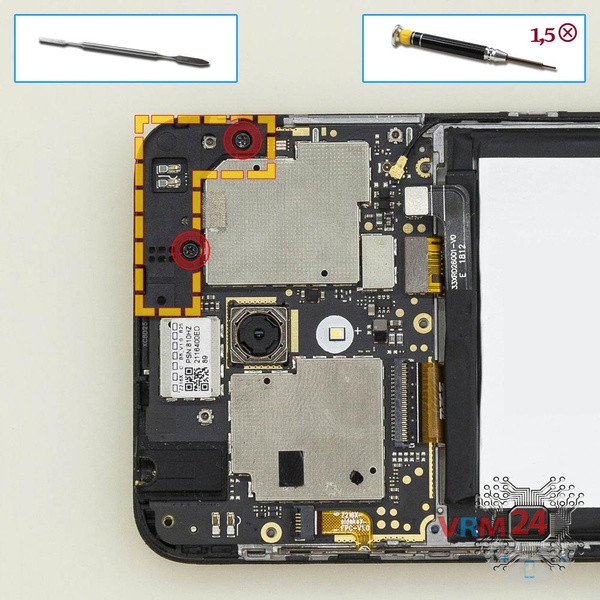

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 2 vis et retirez le capot maintenant l'appareil photo.

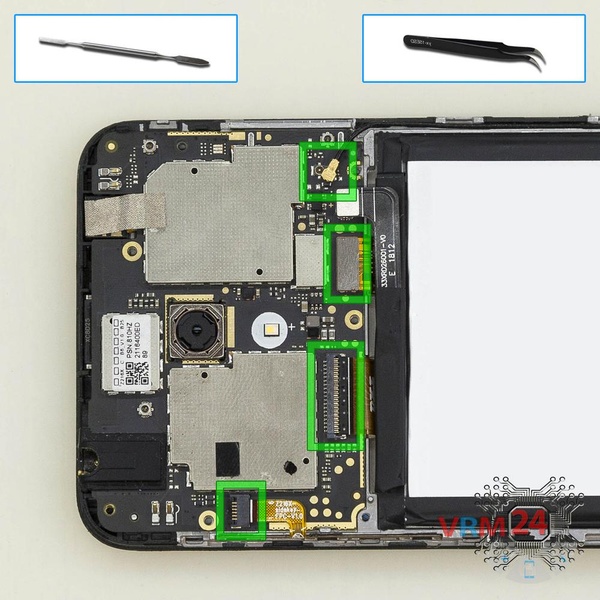

Débranchez les connecteurs sur la carte mère.

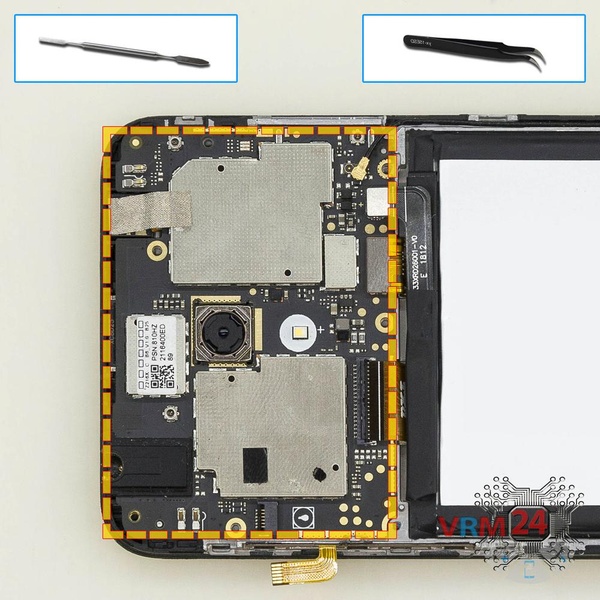

Retirez la carte mère.

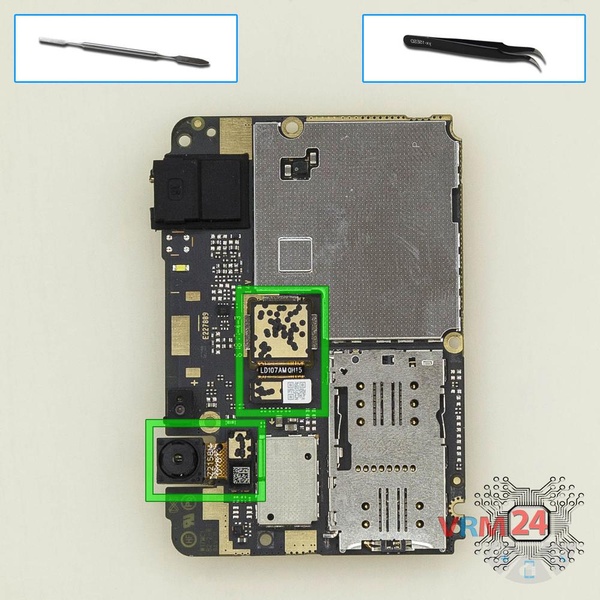

Débranchez les connecteurs de la carte mère et retirez les caméras principale et frontale (selfie).
