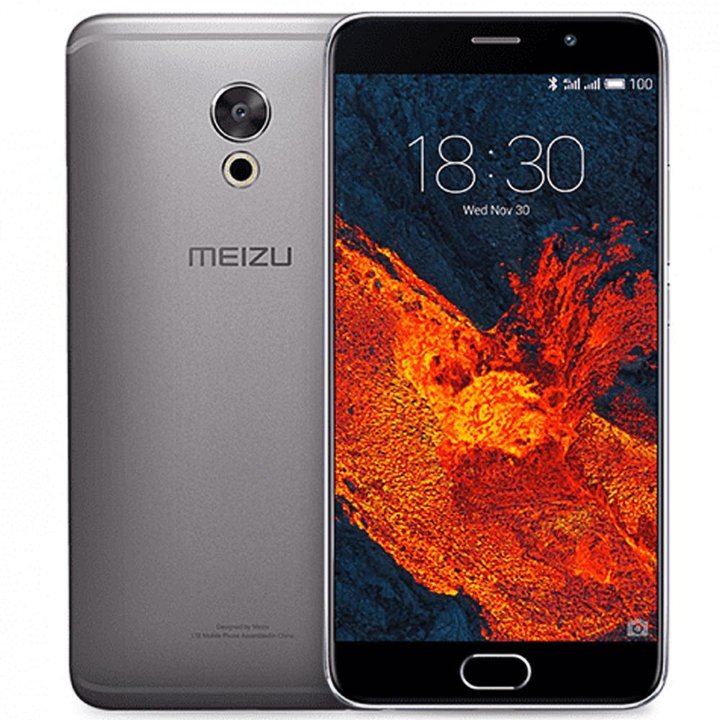

Démontage/Réparation de l'appareil mobile Meizu Pro 6 Plus M686H (Meizu Pro 6 Plus M686H) avec la description de chaque étape et l'ensemble d'outils requis.

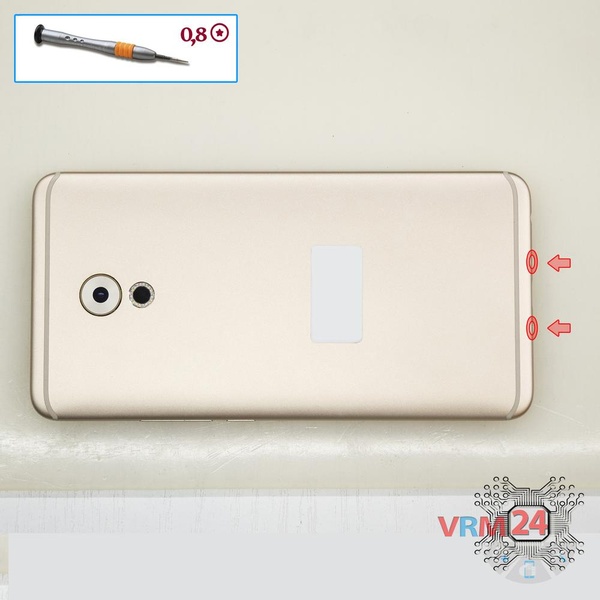

À l'aide d'un tournevis (Star Shape 0.8mm Pentalobe), dévissez les 2 vis à l'extrémité du téléphone.

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

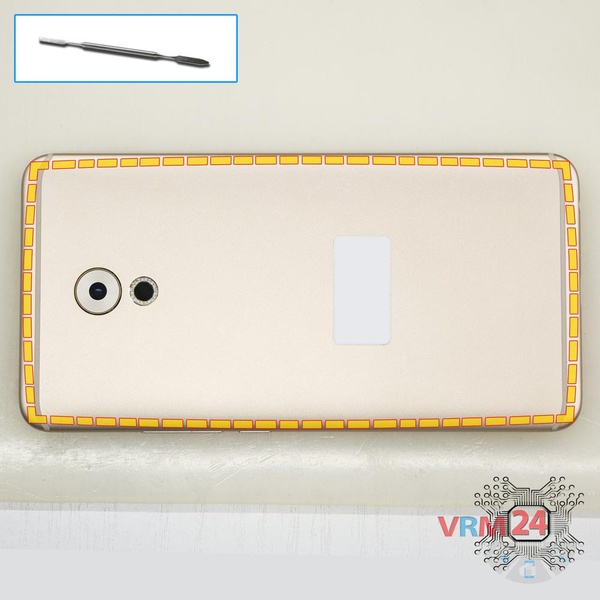

Ouvrez la coque arrière.

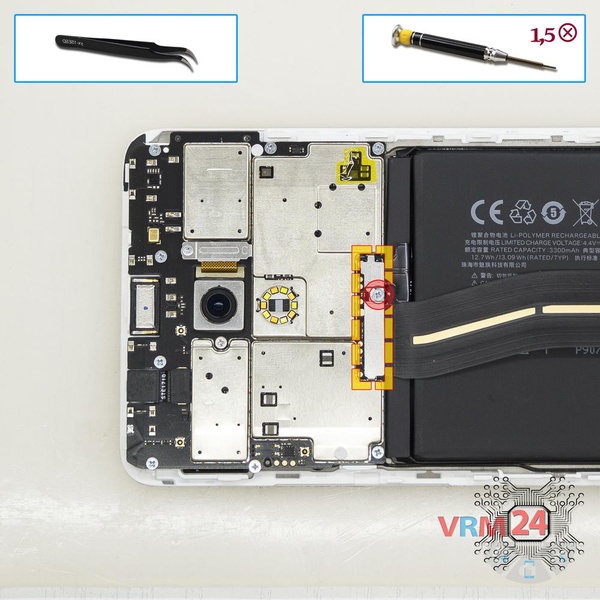

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez le support qui maintient les connecteurs.

Débranchez les connecteurs du connecteur inter-cartes et de la batterie.

⚠ Avertissement !

Nous vous recommandons vivement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

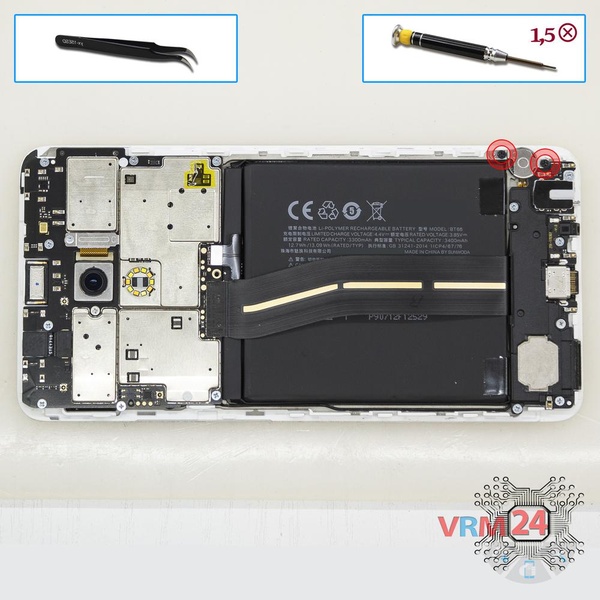

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 les vis et retirez le support qui maintient le moteur de vibration.

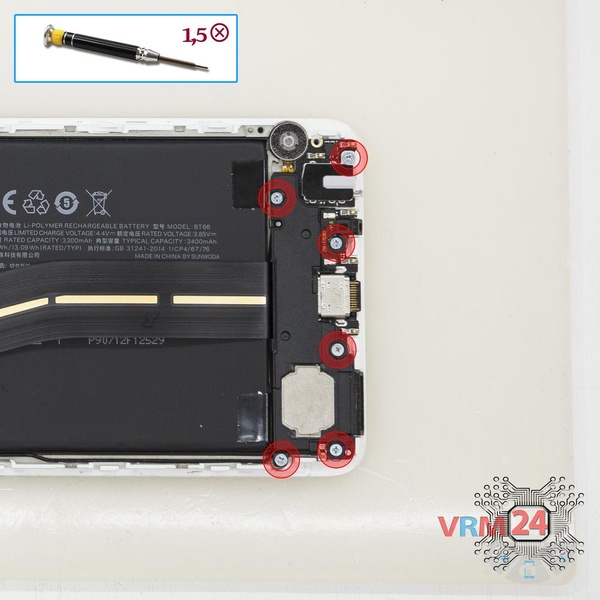

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 6 les boulons dans la partie inférieure.

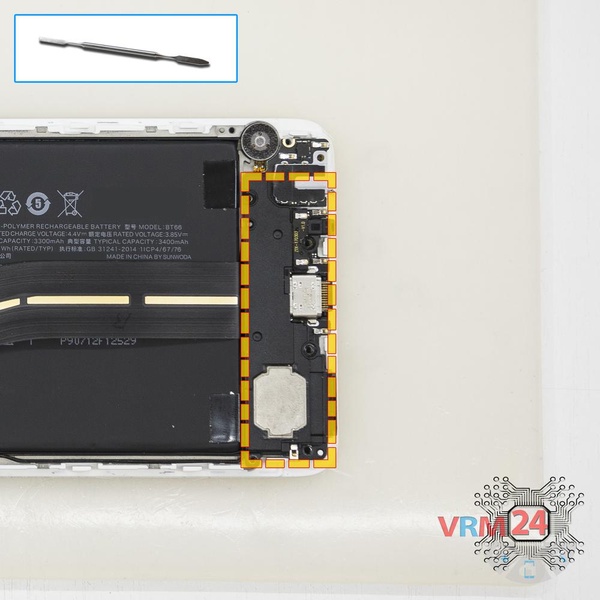

Faites levier et retirez l'ensemble buzzer (haut-parleur).

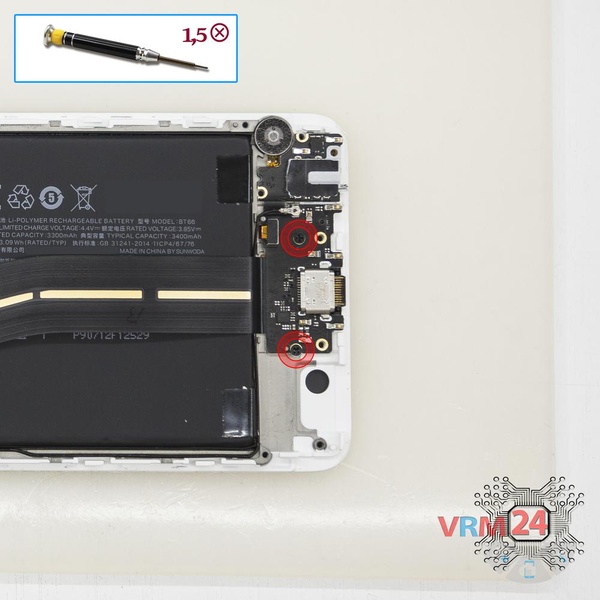

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

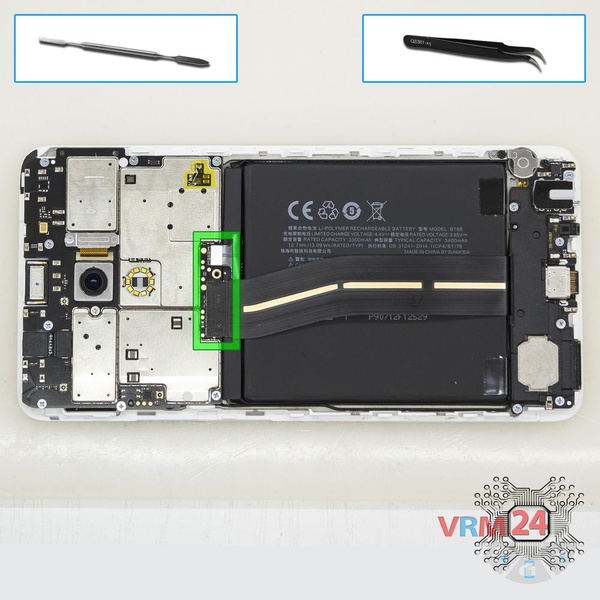

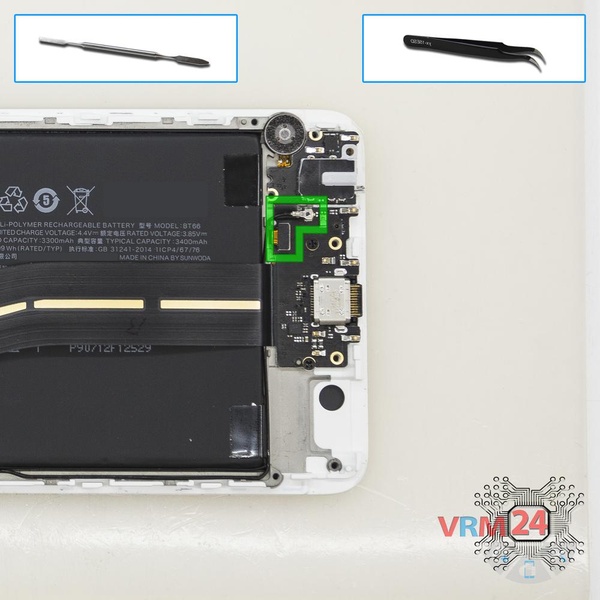

Déconnectez les connecteurs de la carte mère inférieure.

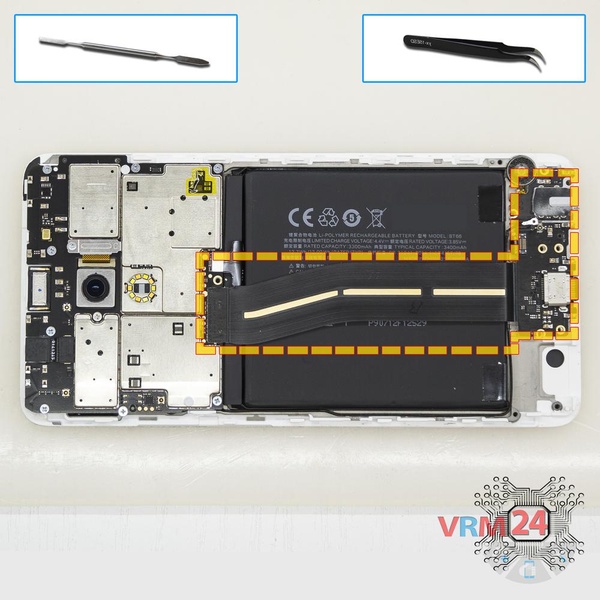

Retirez la carte mère et la nappe inter-cartes.

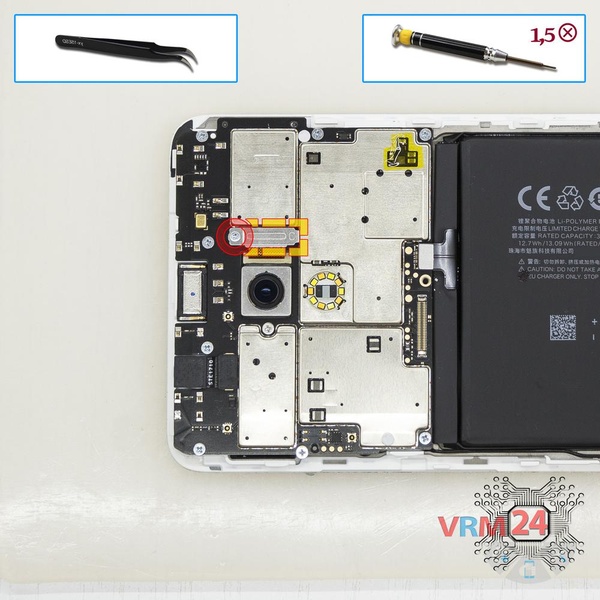

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 la vis et retirez le support qui maintient la caméra principale.

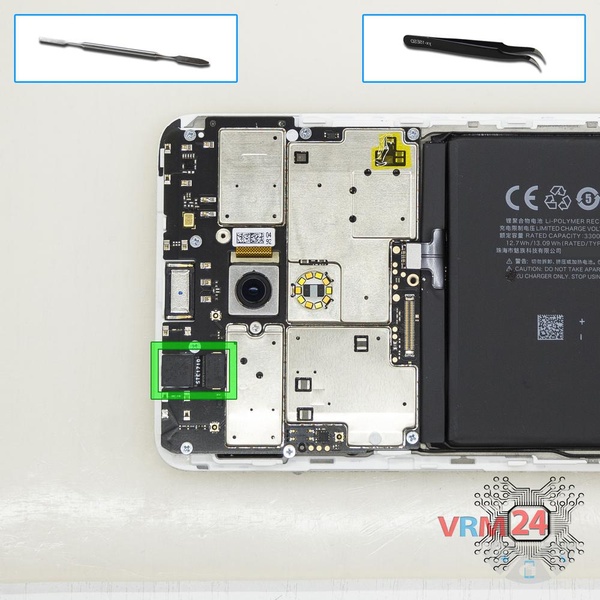

Débranchez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

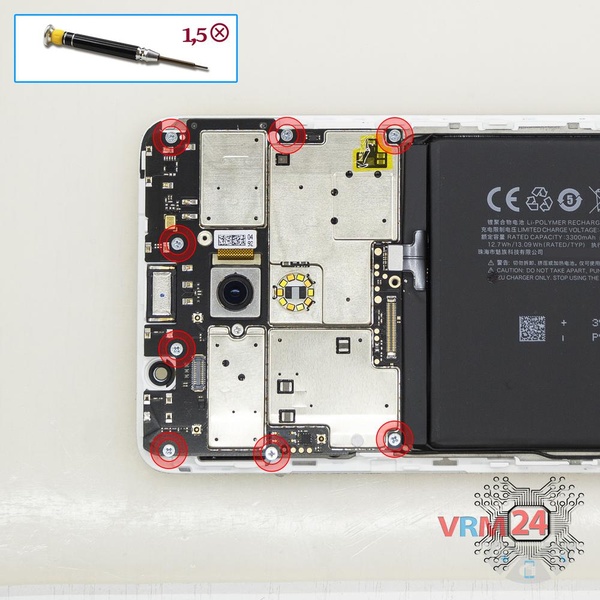

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis dans la carte mère.

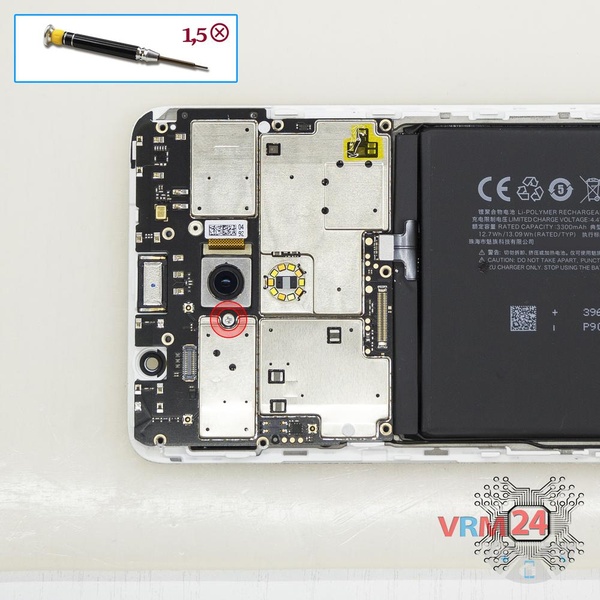

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 la vis non magnétique dans la carte mère.

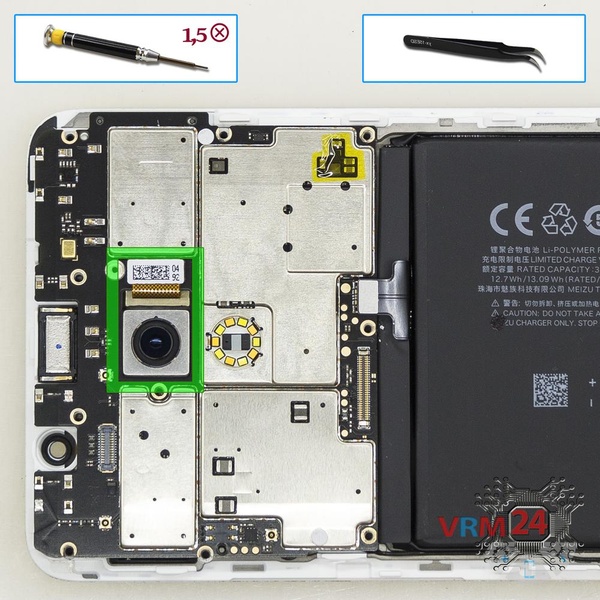

Débranchez les connecteurs sur la carte mère. Retournez la carte mère, débranchez un connecteur de l'intérieur

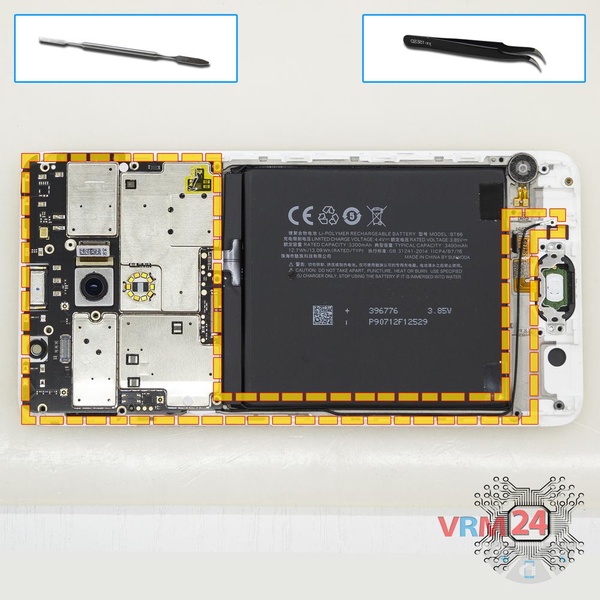

Retirez la carte mère.

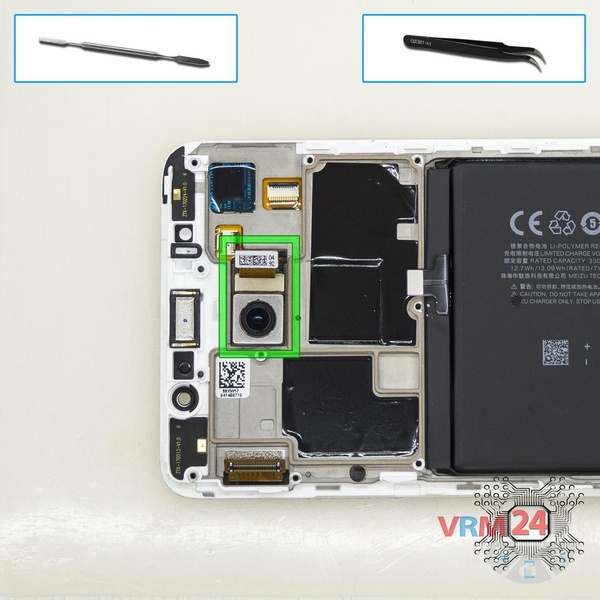

Soulevez et retirez la caméra principale.

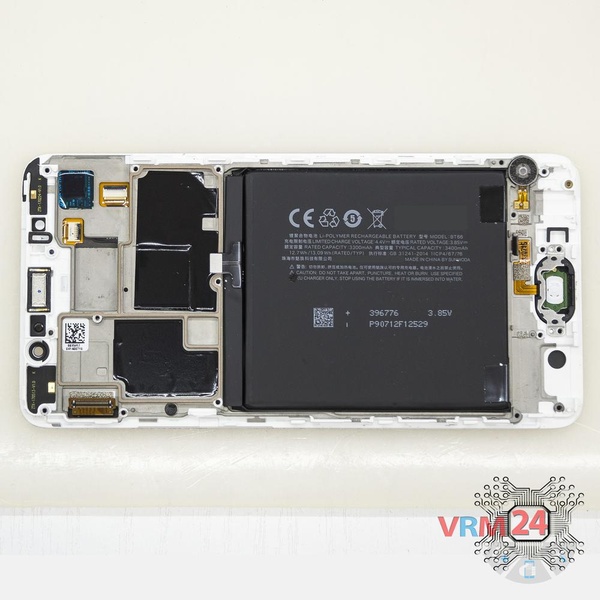

Pièces dans le châssis du module d'affichage.
