Démontage/Réparation de l'appareil mobile Microsoft Lumia 640 DS RM-1077 (Lumia RM-1077) avec la description de chaque étape et l'ensemble d'outils requis.

6646

Vues

—

Partager

4

Questions

Vadim Popoff

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

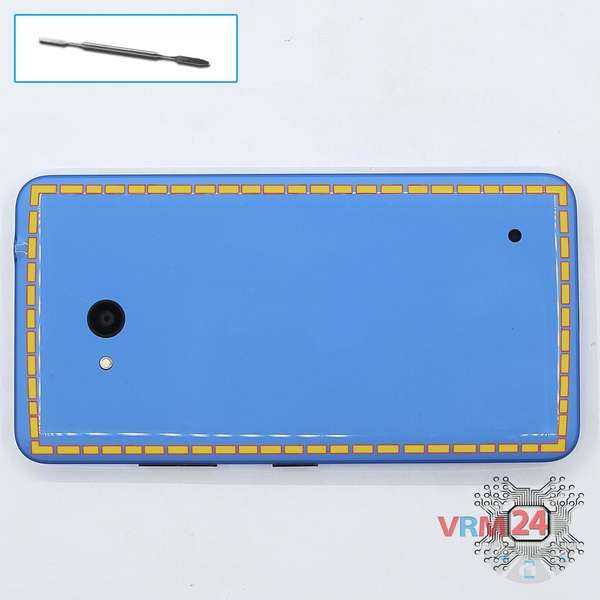

Ouvrez la coque arrière

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

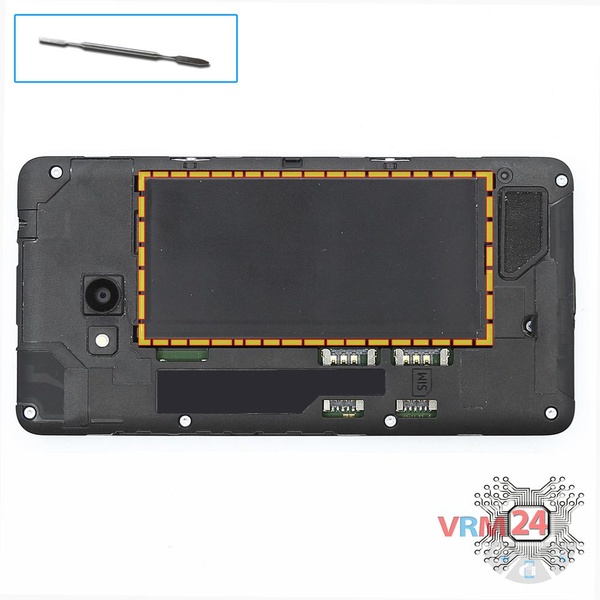

Retirez la batterie

Étape 2.

Retirez la batterie

Soulevez et retirez la batterie.

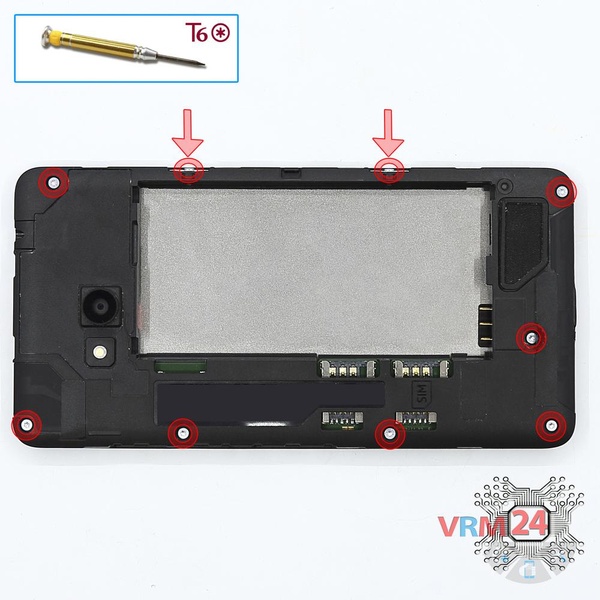

Dévissez les vis

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (hex T6), dévissez 9 boulons dans le cadre du téléphone.

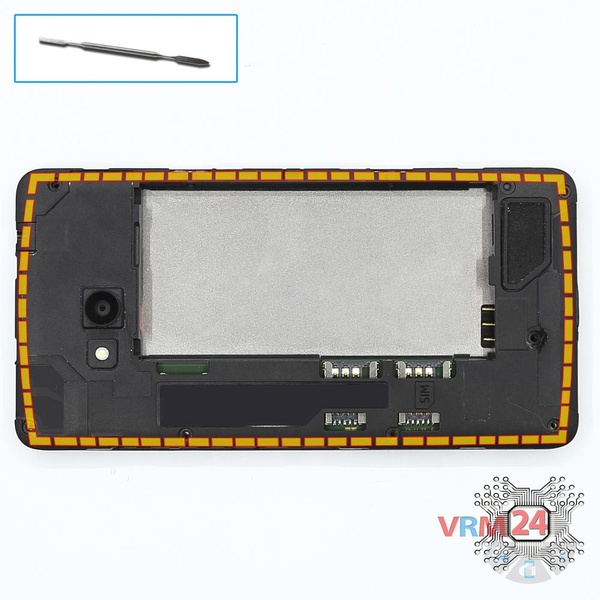

Ouvrez le châssis intermédiaire

Étape 4.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

⚠ Avertissement !

Il est nécessaire de le séparer avec précaution. En raison du câble inter-cartes qui va du module au connecteur sur la carte mère. La carte se trouve dans le cadre intermédiaire.

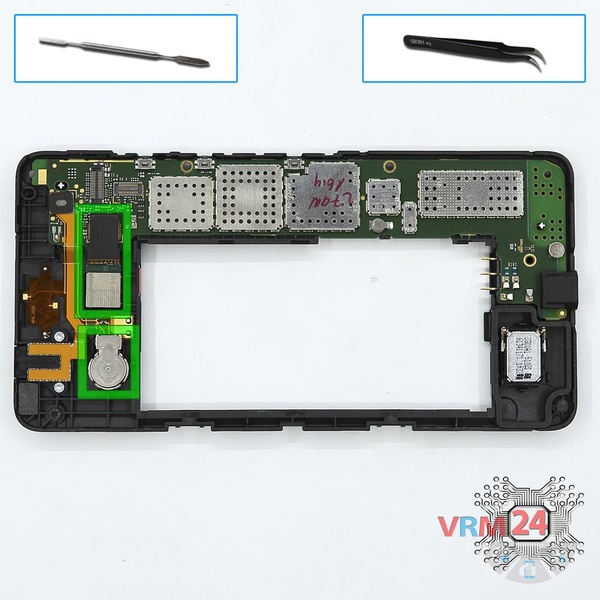

Retirez le moteur de vibration

Étape 5.

Retirez le moteur de vibration

Faites levier et retirez le moteur de vibration et la caméra principale.

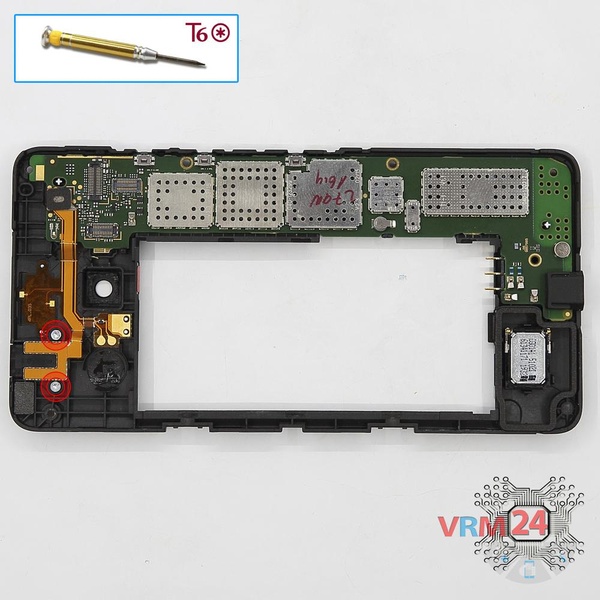

Dévissez les vis

Étape 6.

Dévissez les vis

À l'aide d'un tournevis (hex T6), dévissez 2 boulons fixant le port de charge.

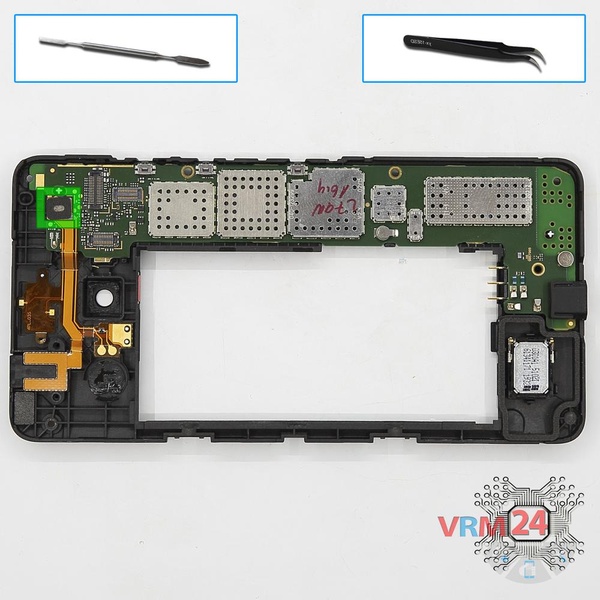

Retirez le câble

Étape 7.

Retirez le câble

Débranchez le connecteur sur la carte mère et retirez la nappe avec la prise jack/casque.

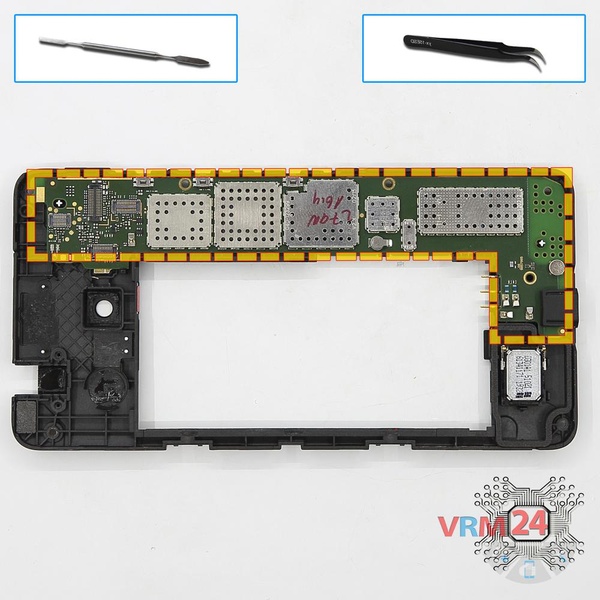

Retirez la carte mère

Étape 8.

Retirez la carte mère

Retirez la carte mère.

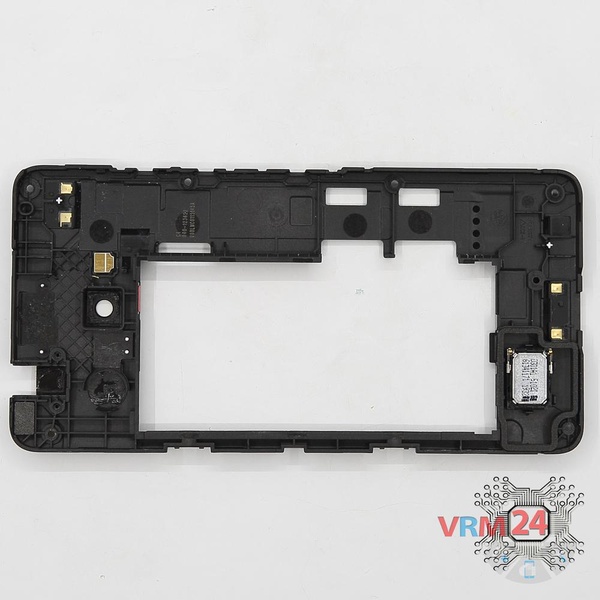

Dans la coque intermédiaire

Étape 9.

Dans la coque intermédiaire

Le cadre intermédiaire.

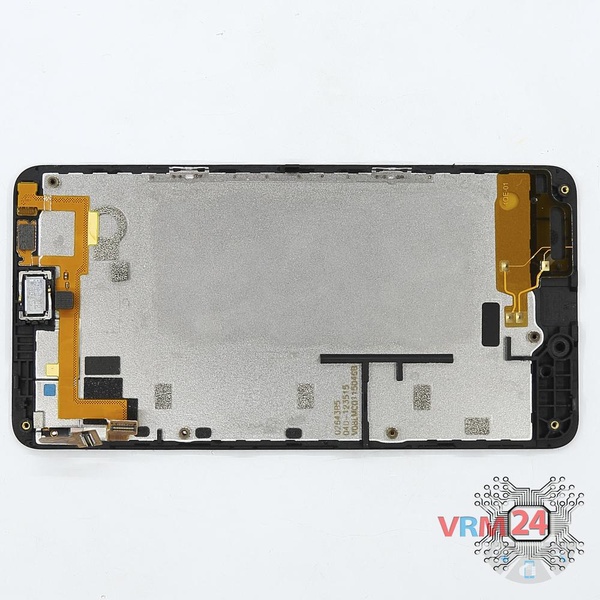

Dans le cadre de l'écran est resté

Étape 10.

Dans le cadre de l'écran est resté

Le module d'affichage.

Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation
Le démontage\la réparation présente un niveau de difficulté facile et prend environ 4 minutes. Ce guide convient à tous les modèles Microsoft Lumia 640 DS RM-1077 or Lumia RM-1077 commercialisés dans différents pays.
#instructions #Microsoft #Microsoft Lumia 640 DS RM-1077
Instructions de démontage détaillées du Microsoft Lumia 640 DS RM-1077 en vidéo, réalisées par notre centre de réparation et service mobile :
