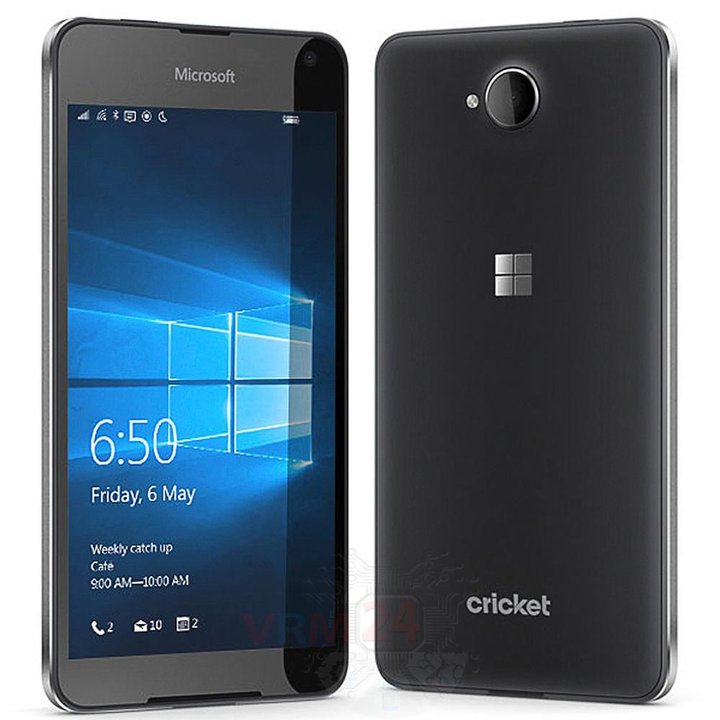

Démontage/Réparation de l'appareil mobile Microsoft Lumia 650 DS RM-1152 (Lumia RM-1152, RM-1154) avec la description de chaque étape et l'ensemble d'outils requis.

5810

Vues

—

Partager

20

Questions

Vadim Popoff

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

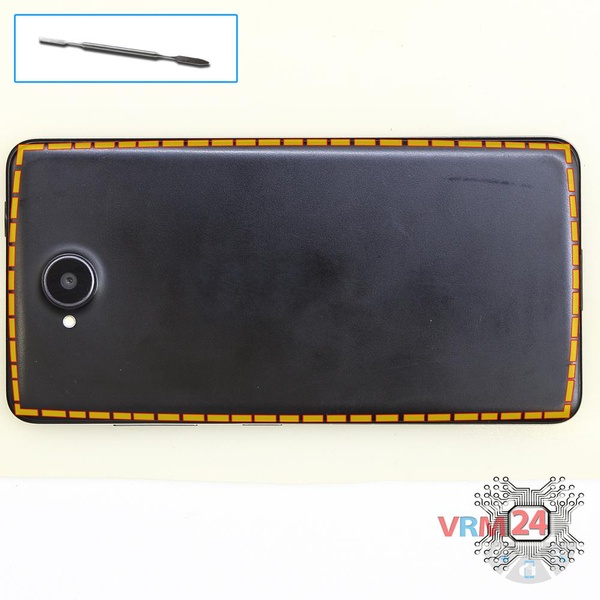

Ouvrez la coque arrière

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

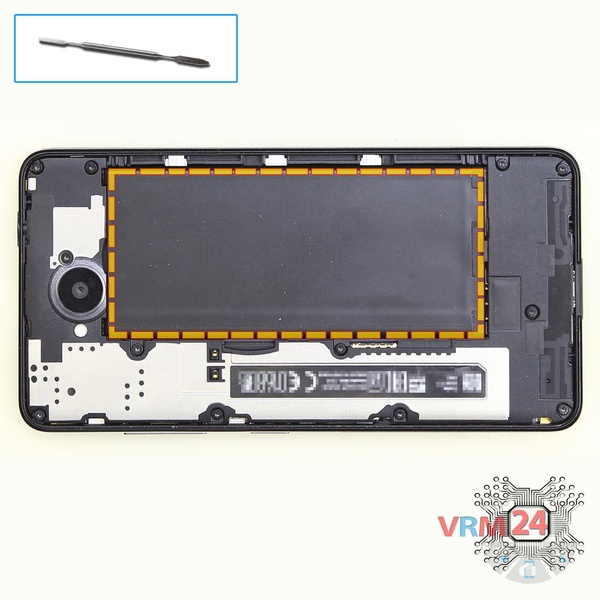

Retirez la batterie

Étape 2.

Retirez la batterie

Soulevez et retirez la batterie.

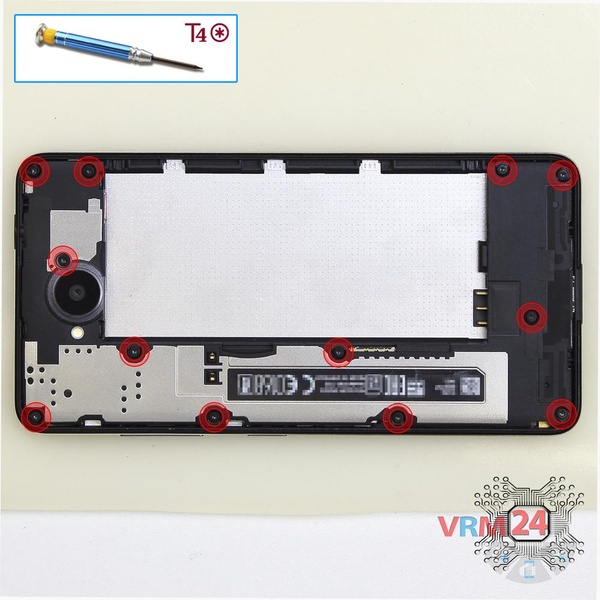

Dévissez les vis

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (hex T4), dévissez 12 boulons dans le cadre du téléphone.

Ouvrez le châssis intermédiaire

Étape 4.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

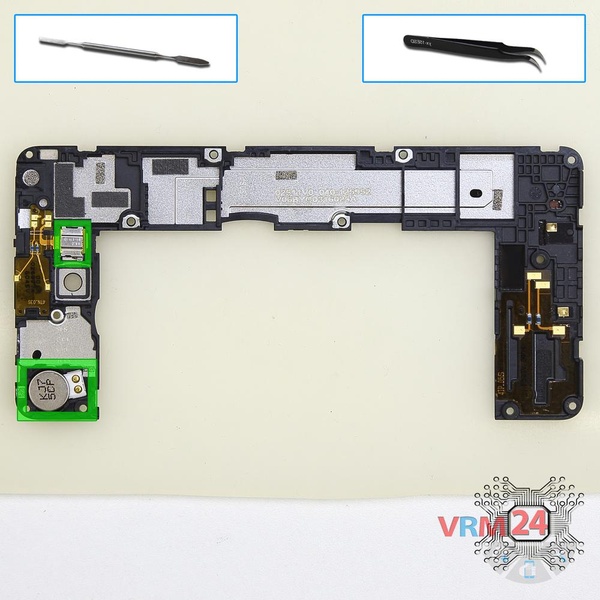

Retirez le moteur de vibration

Étape 5.

Retirez le moteur de vibration

Séparez le support et retirez le moteur de vibration et le capteur de proximité.

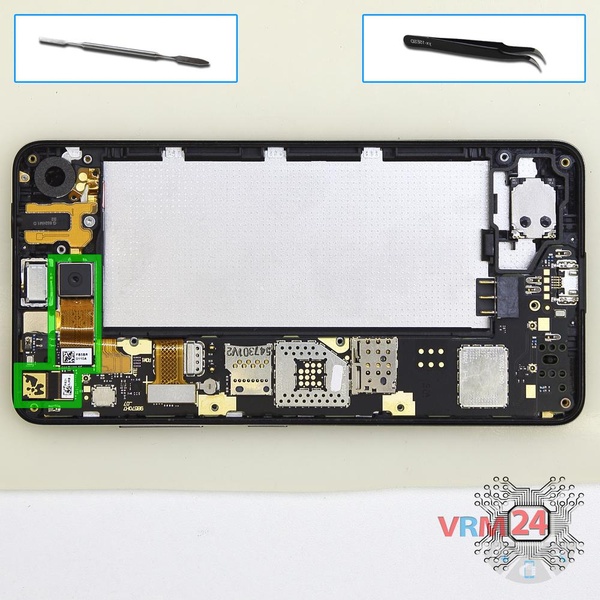

Retirez les caméras

Étape 6.

Retirez les caméras

Débranchez les connecteurs sur la carte mère et retirez les caméras principale et frontale (selfie).

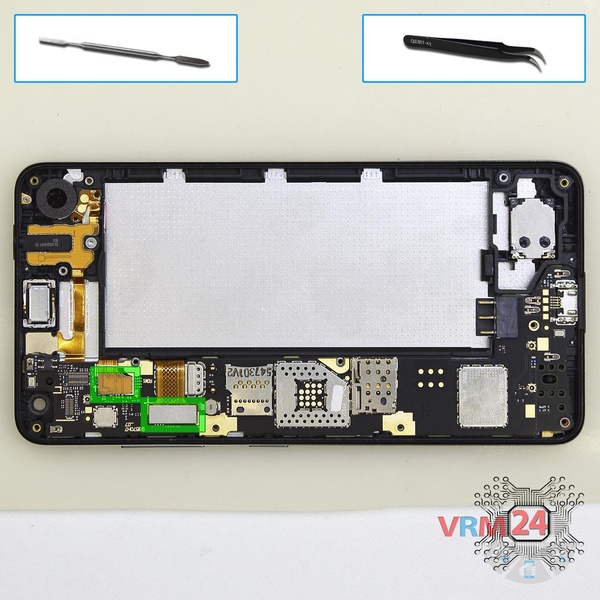

Déconnectez les connecteurs

Étape 7.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

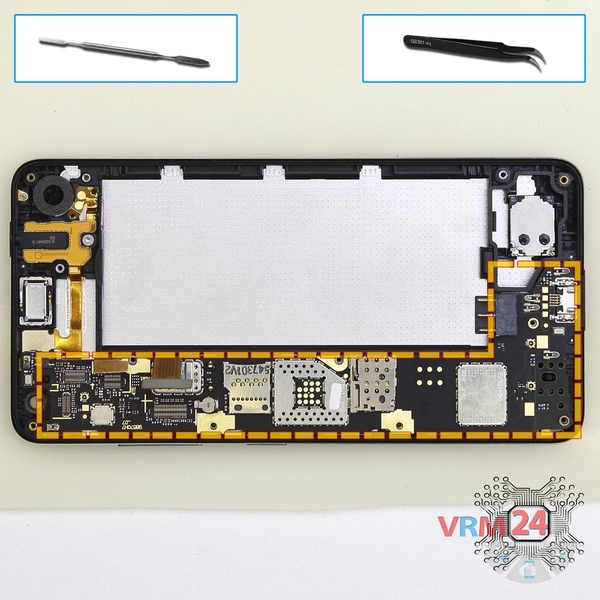

Retirez la carte mère

Étape 8.

Retirez la carte mère

Retirez la carte mère.

Dévissez une vis

Étape 9.

Dévissez une vis

À l'aide d'un tournevis (hex T4), dévissez 1 boulon fixant la prise jack/casque.

Retirez le câble

Étape 10.

Retirez le câble

Retirez le câble plat avec la prise jack/casque.

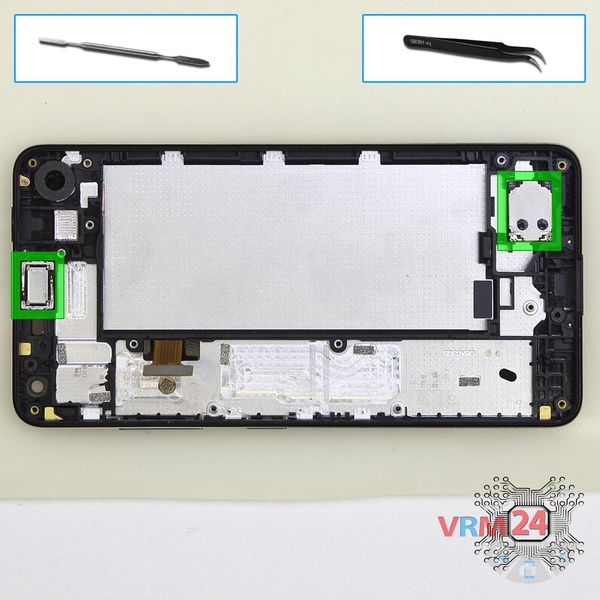

Retirez le haut-parleur

Étape 11.

Retirez le haut-parleur

Faites levier et retirez le buzzer (haut-parleur) et l'écouteur (haut-parleur).

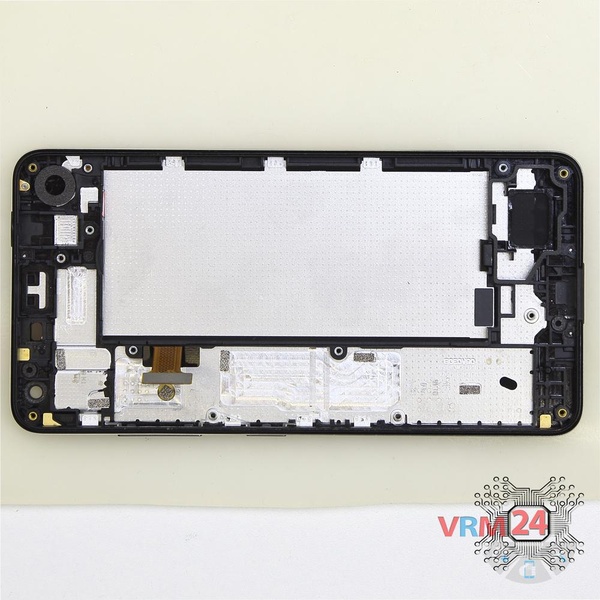

Dans le cadre de l'écran est resté

Étape 12.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation
Le démontage\la réparation présente un niveau de difficulté facile et prend environ 4 minutes. Ce guide convient à tous les modèles Microsoft Lumia 650 DS RM-1152 or Lumia RM-1152, RM-1154 commercialisés dans différents pays.
#instructions #Microsoft #Microsoft Lumia 650 DS RM-1152
Instructions de démontage détaillées du Microsoft Lumia 650 DS RM-1152 en vidéo, réalisées par notre centre de réparation et service mobile :

Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
