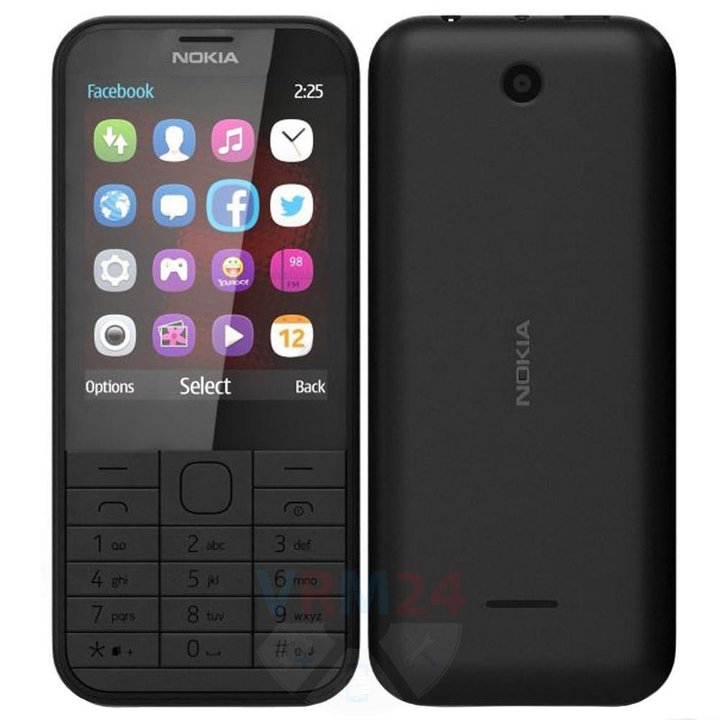

Démontage/Réparation de l'appareil mobile Nokia 225 RM-1011 (Nokia 225 RM-1043 (Brazil)) avec la description de chaque étape et l'ensemble d'outils requis.

10846

Vues

—

Partager

4

Questions

Vadim Popoff

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Ouvrez la coque arrière

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

Retirez la batterie

Étape 2.

Retirez la batterie

Soulevez et retirez la batterie.

Dévissez les vis

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (hex T6), dévissez 4 boulons dans le cadre du téléphone.

Retirez le cadre

Étape 4.

Retirez le cadre

Faites levier et retirez le cadre avant avec un clavier.

Dévissez les vis

Étape 5.

Dévissez les vis

À l'aide d'un tournevis (hex T5), dévissez 2 boulons fixant la carte mère.

Ouvrez le châssis intermédiaire

Étape 6.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

Dans la coque intermédiaire

Étape 7.

Dans la coque intermédiaire

Le cadre intermédiaire avec un moteur de vibration et un haut-parleur.

Déconnectez les connecteurs

Étape 8.

Déconnectez les connecteurs

Déconnectez le connecteur de la carte mère et séparez-la du cadre avec un écran et la carte mère du clavier.

Retirez la caméra arrière

Étape 9.

Retirez la caméra arrière

Déconnectez le connecteur de la carte mère et retirez la caméra.

Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation
Le démontage\la réparation présente un niveau de difficulté facile et prend environ 4 minutes. Ce guide convient à tous les modèles Nokia 225 RM-1011 or Nokia 225 RM-1043 (Brazil) commercialisés dans différents pays.
#instructions #Nokia #Nokia 225 RM-1011
Instructions de démontage détaillées du Nokia 225 RM-1011 en vidéo, réalisées par notre centre de réparation et service mobile :

Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
