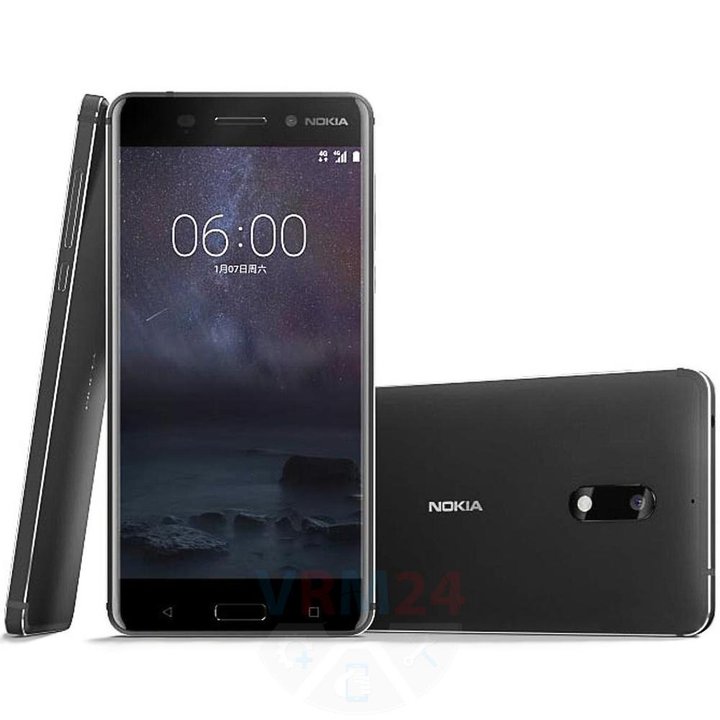

Démontage/Réparation de l'appareil mobile Nokia 6 (2017) TA-1021 (Nokia 6 (2017)) avec la description de chaque étape et l'ensemble d'outils requis.

Séparez le module d'affichage de la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

Soulevez le module d'affichage et à l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 boulon retirez le support maintenant les connecteurs.

Déconnectez la batterie et le connecteur du module d'affichage.

Le boîtier / châssis et le module d'affichage.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 boulon et retirez le support maintenant le connecteur.

Déconnectez le connecteur et retirez le câble du bouton Accueil / empreinte digitale.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 17 boulons dans le cadre du téléphone.

Déconnectez le châssis intermédiaire.

⚠ Attention !

À l'intérieur se trouvent la batterie et l'écouteur (haut-parleur).

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 4 boulons dans la carte mère inférieure.

Déconnectez le connecteur du câble coaxial.

Retournez la carte. À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 boulon et déconnectez le connecteur inter-cartes.

Faites levier et retirez l'ensemble buzzer (haut-parleur) et le moteur de vibration.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 6 boulons et retirez le support maintenant les connecteurs.

Débranchez les connecteurs sur la carte mère.

Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

Les pièces sont dans le boîtier \ châssis.
