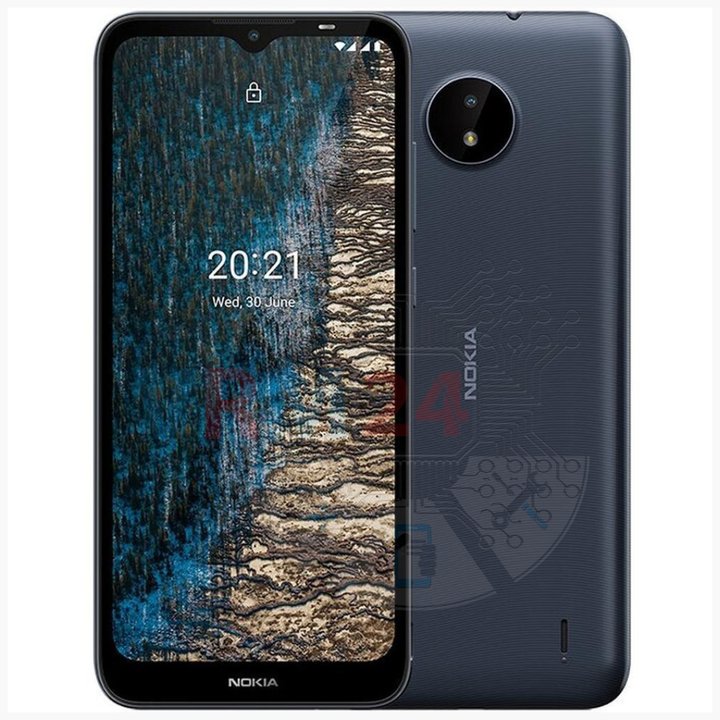

Démontage/Réparation de l'appareil mobile Nokia C20 TA-1352 avec la description de chaque étape et l'ensemble d'outils requis.

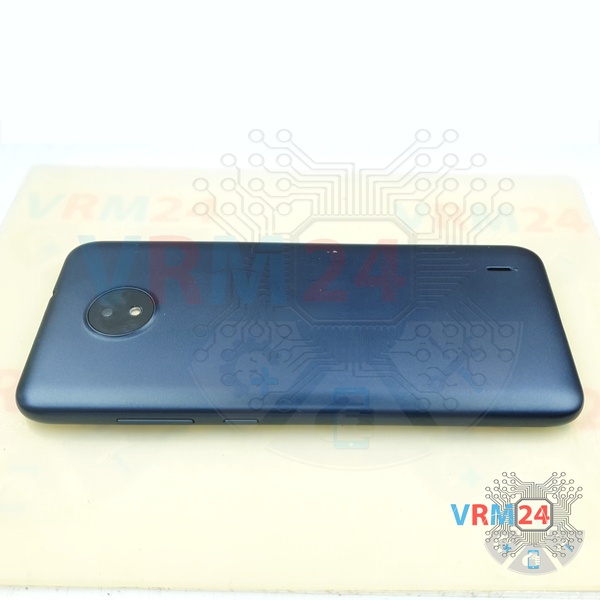

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

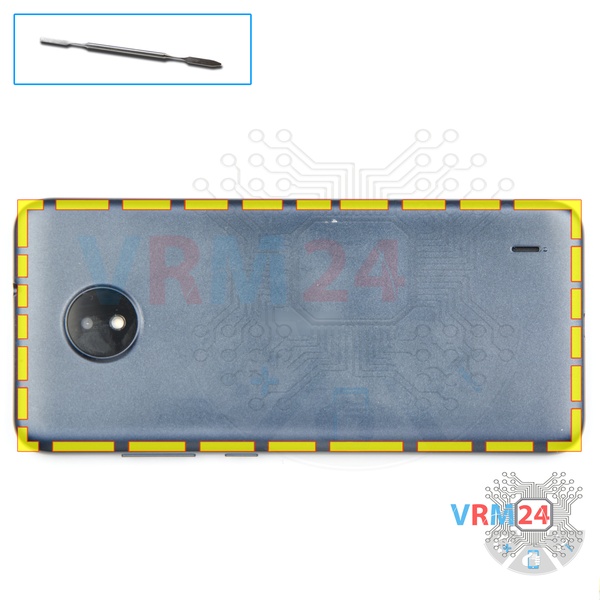

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être endommagé ou altéré.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Les câbles fins et les boutons fragiles sont très faciles à endommager.

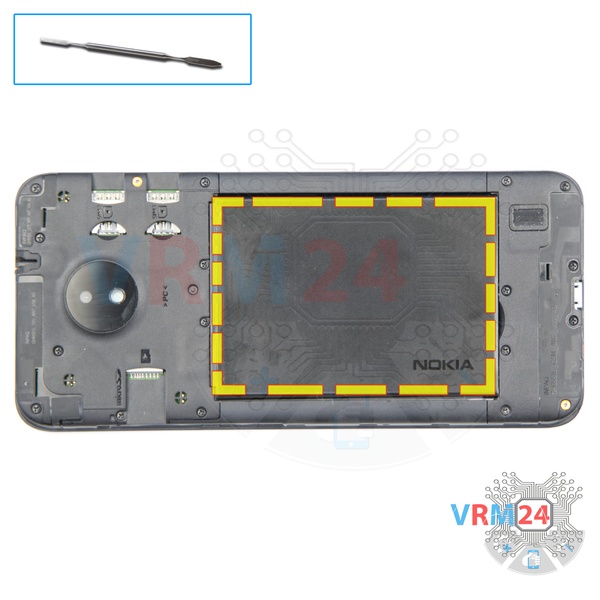

Faites levier à l'extrémité et retirez la batterie.

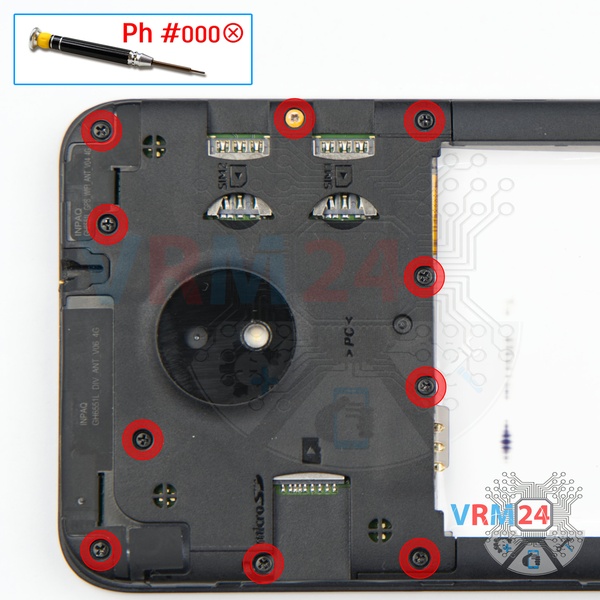

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez 10 vis.

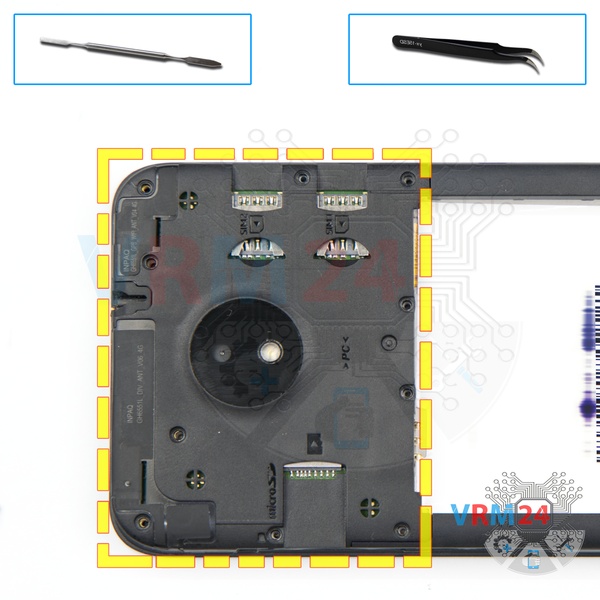

Retirez le cache avec les antennes et le pad de contact du haut-parleur d'écoute. Le cache protège la carte de circuit imprimé (PCB). Essayez de soulever le cache par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur le PCB.

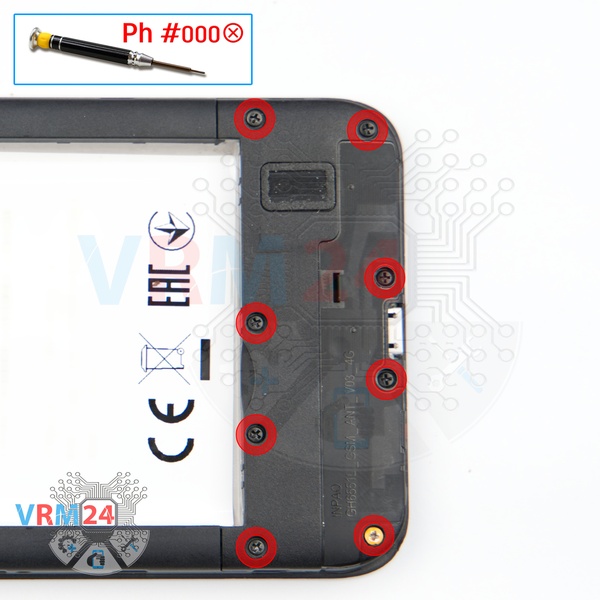

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis.

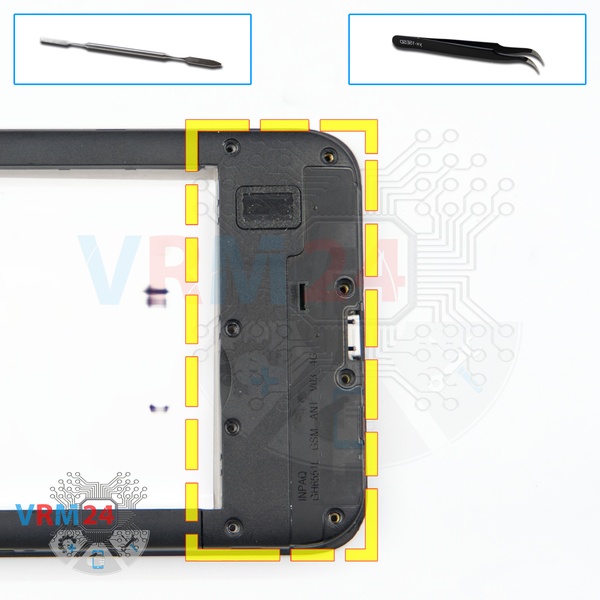

Retirez le cache avec le haut-parleur et les pads de contact de l'antenne.

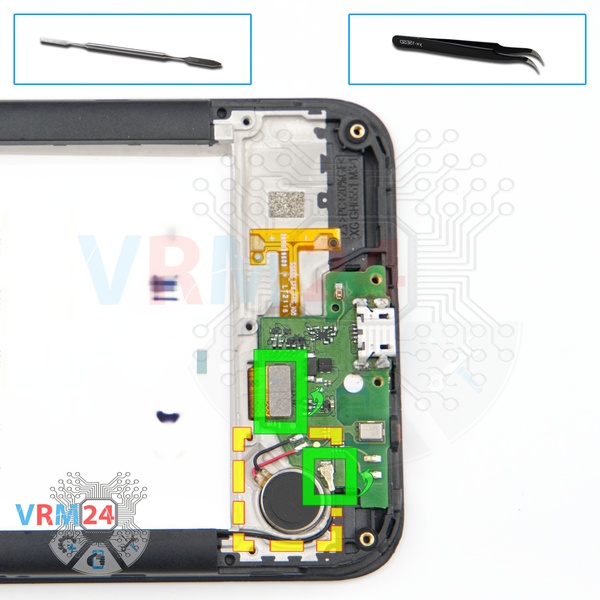

Déconnectez le connecteur du câble coaxial, le câble vers la carte mère, et faites levier sur le moteur de vibration qui est collé au cadre du module d'affichage et relié à la carte fille

⚠ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu. Les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de son extrémité (cosse).

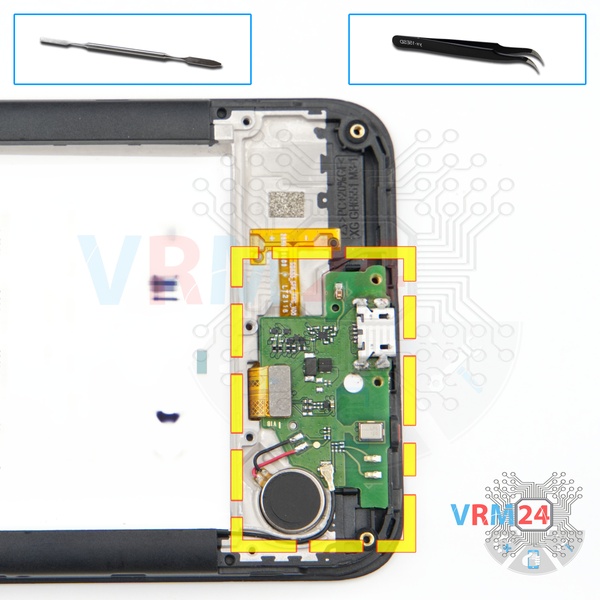

Retirez la sous-carte. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la sous-carte peut être légèrement chauffée.

ℹ️ La sous-carte contient un port de charge (Micro-USB), un microphone, un moteur de vibration, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

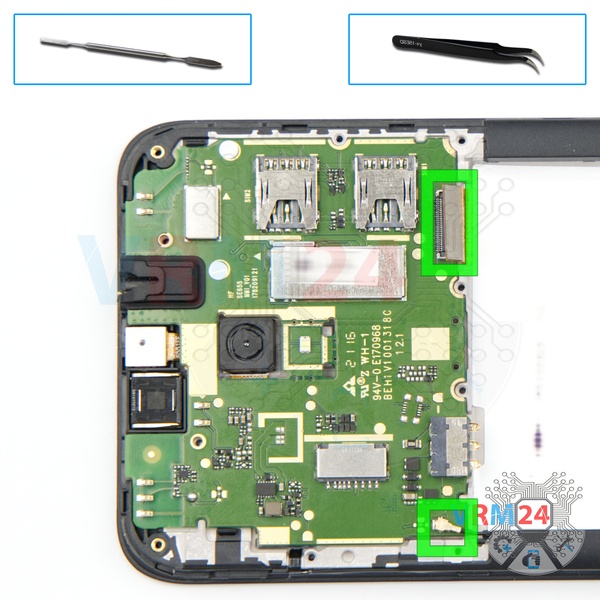

Soulevez les connecteurs du câble du module d'affichage et du câble coaxial.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs. Les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

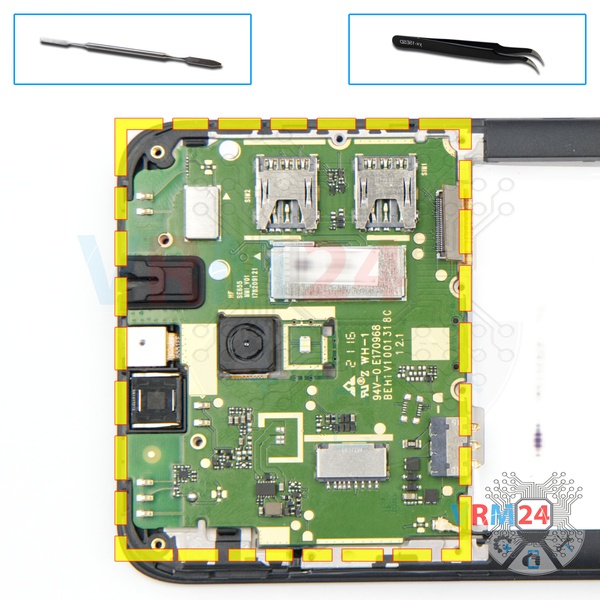

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

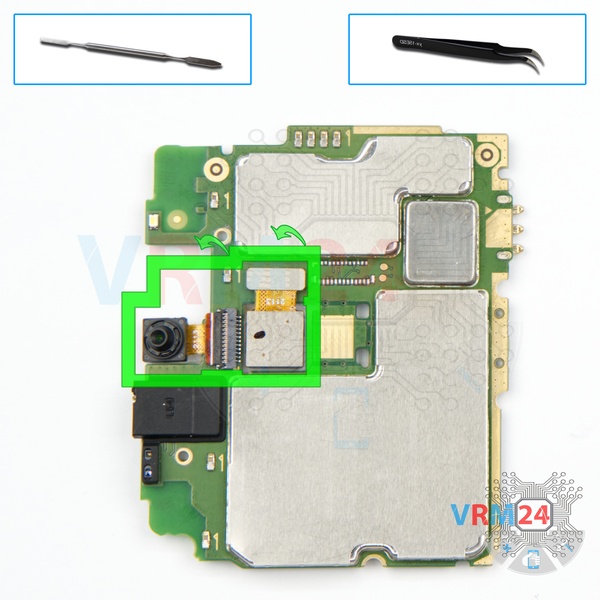

Déconnectez les connecteurs et retirez les caméras arrière et avant (selfie).
