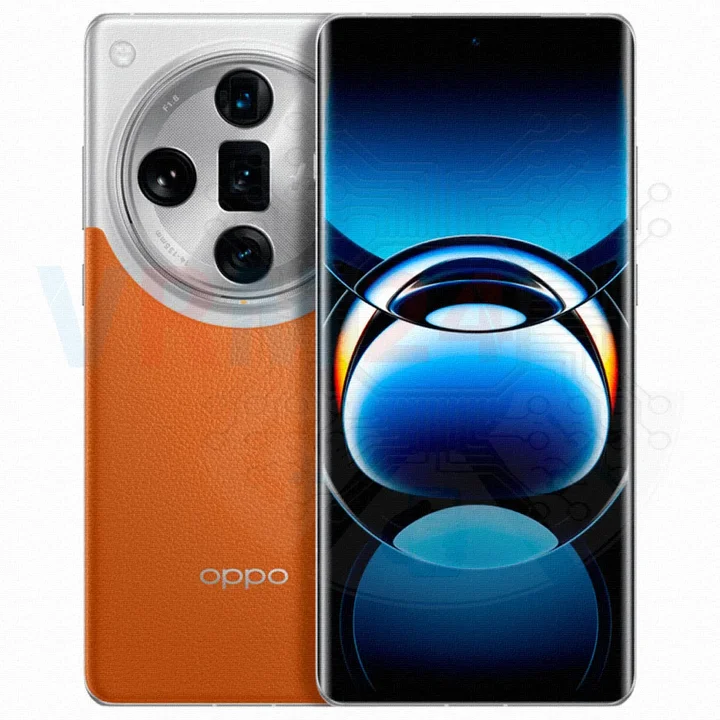

Démontage/Réparation de l'appareil mobile Oppo Find X7 Ultra avec la description de chaque étape et l'ensemble d'outils requis.

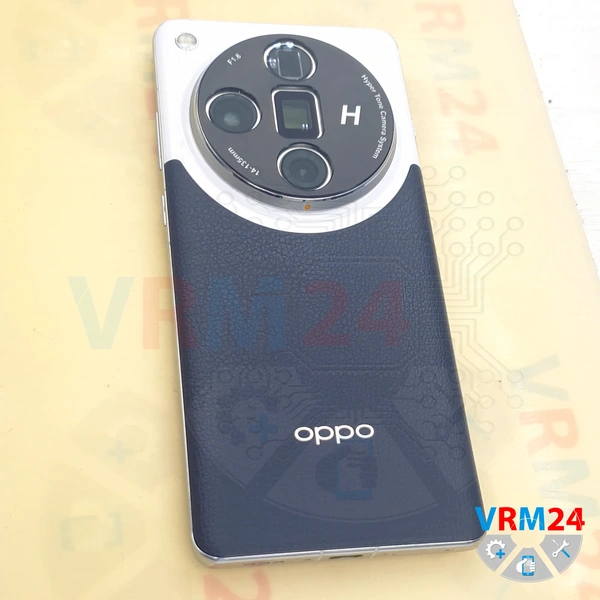

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de la carte SIM.

Pour ce faire, nous utilisons un outil d'éjection de SIM, l'insérons dans le trou et poussons délicatement le tiroir vers l'extérieur.

Ensuite, nous devons chauffer la surface de la coque arrière à une température d'environ 70°C ou environ 160°F. Nous utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 10 minutes, nous pouvons procéder au retrait de la coque arrière.

Pour détacher ou décoller la coque arrière, nous utilisons généralement un film plastique fin. Nous l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire, et le faisons glisser délicatement le long du bord, en coupant la couche adhésive.

Comme toujours, soyez prudent autour des boutons latéraux, car des nappes flexibles peuvent s'y trouver.

Faites également attention autour de la zone de la caméra pour éviter d'endommager les lentilles.

Maintenant, nous devons couvrir les lentilles de la caméra.

Nous utilisons un film protecteur spécial pour cela. Veuillez noter que nous appliquons le film non pas sur les lentilles elles-mêmes, mais sur le cadre autour d'elles.

Après cela, nous devons retirer le bouchon en caoutchouc. Mettez-le de côté, de préférence sans utiliser d'outil métallique.

Ensuite, nous dévissons une vis à l'aide d'un tournevis cruciforme 1.5 mm #000.

Et, ensuite, nous détachons le support qui fixe le connecteur.

Déconnectez le connecteur qui va à la coque arrière. Maintenant, nous pouvons retirer complètement la coque arrière.

Ensuite, nous passons au dévissage des vis. Nous utilisons un tournevis cruciforme 1.5 mm #000.

Les vis sont difficiles à saisir, donc nous utilisons une pince à épiler pour les retirer soigneusement.

Nous dévissons les vis et les disposons dans un ordre spécifique, car elles peuvent différer les unes des autres.

Assurez-vous également de ne manquer aucune vis.

Veuillez noter que certaines vis sont couvertes d'autocollants de garantie, et certaines sont encastrées.

Après avoir retiré les vis, nous pouvons détacher le cache supérieur.

Pour cela, nous utilisons un outil non métallique.

Soulevez-le délicatement du bord et soulevez-le doucement.

Ne forcez pas.

Et nous retirons le cache supérieur avec le module NFC et la bobine de charge sans fil, et le mettons de côté.

À l'aide d'un outil non métallique, déconnectez le connecteur de la batterie. Il n'y en a qu'un ici.

ℹ️ L'Oppo Find X7 Ultra utilise une batterie rechargeable BLPA37 d'une capacité de 2500*2 mAh.

Dans la partie inférieure, nous devons dévisser les vis. Encore une fois, nous utilisons un tournevis cruciforme 1.5 mm.

Il’est préférable de garder ces vis séparées des précédentes. Elles peuvent également être difficiles à retirer.

D'ailleurs, dans la section inférieure, les vis sont plus ou moins magnétisées.

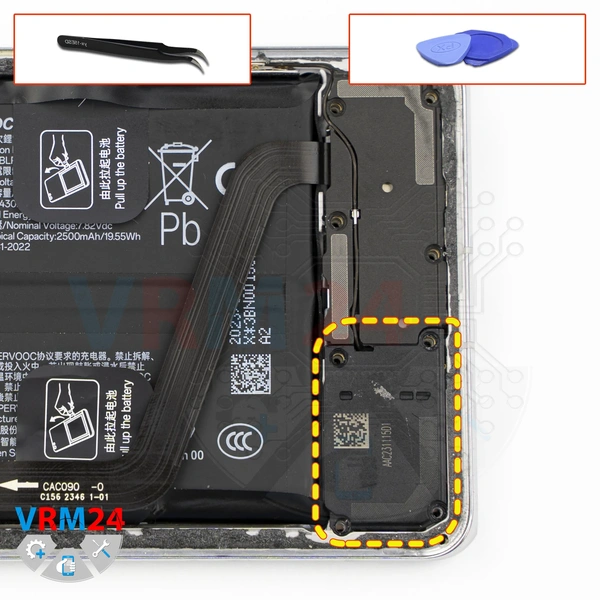

Après cela, nous devons retirer le haut-parleur.

Comme précédemment, soulevez-le au bon endroit pour le retirer.

Ne vous précipitez pas et ne forcez pas, car vous pourriez endommager quelque chose.

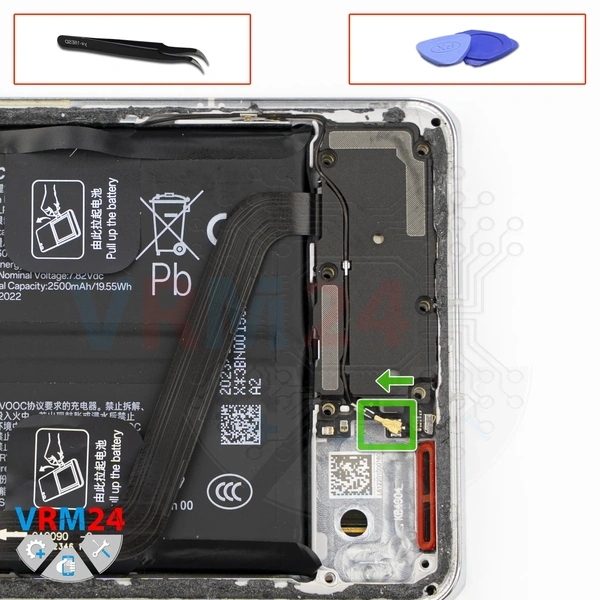

Déconnectez le câble coaxial, qui est acheminé ou logé dans un canal de la coque arrière.

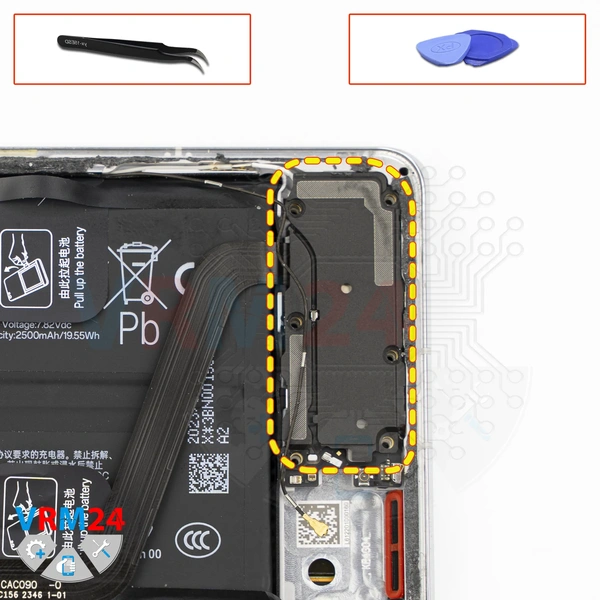

Retirez délicatement la coque arrière. Il y a un pad de contact sur la coque arrière ; mettez-le de côté.

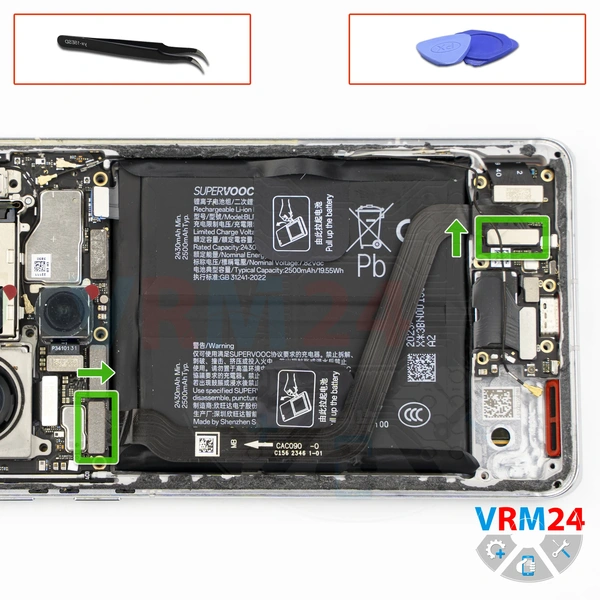

Nous pouvons également déconnecter la nappe d'interconnexion des deux cartes et la mettre de côté.

D'ailleurs, la nappe comporte une flèche indiquant la direction vers la carte mère.

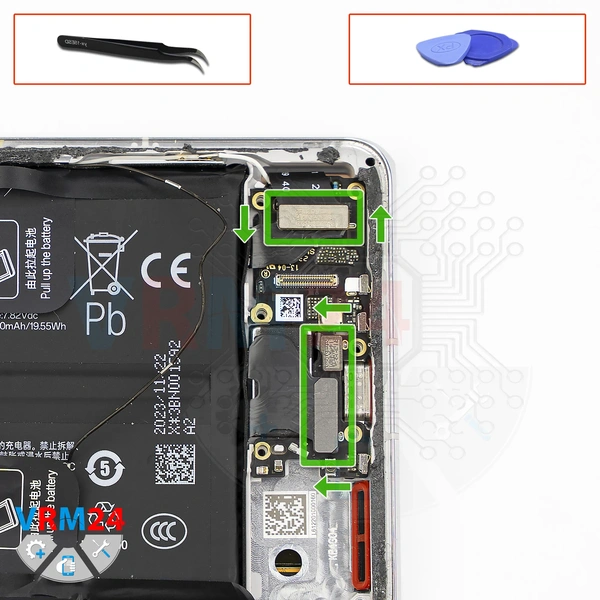

Ensuite, nous déconnectons les connecteurs.

Déconnectez le connecteur de la nappe d'interconnexion et déconnectez le connecteur de la nappe d'affichage.

Après cela, nous devons décoller délicatement l'autre nappe d'interconnexion.

Soulevez-la délicatement, de préférence du côté du connecteur, pas du côté du câble, afin de ne pas endommager accidentellement la nappe.

Nous devons également penser à déconnecter le connecteur du capteur d'empreintes digitales.

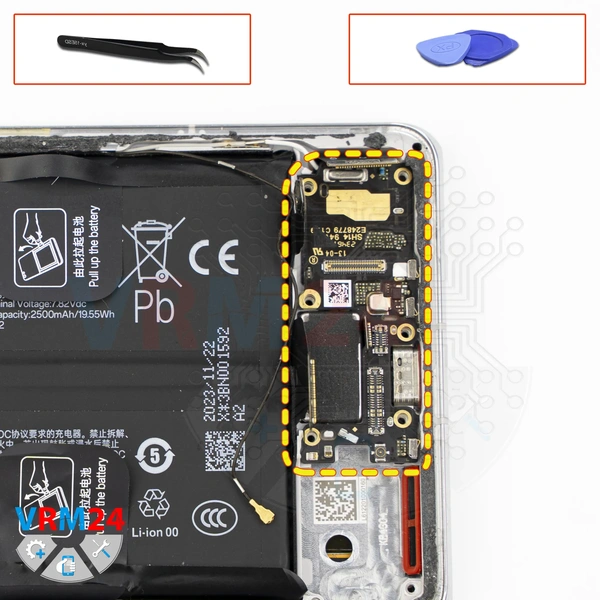

Et maintenant, nous pouvons soulever délicatement la sous-carte et la retourner.

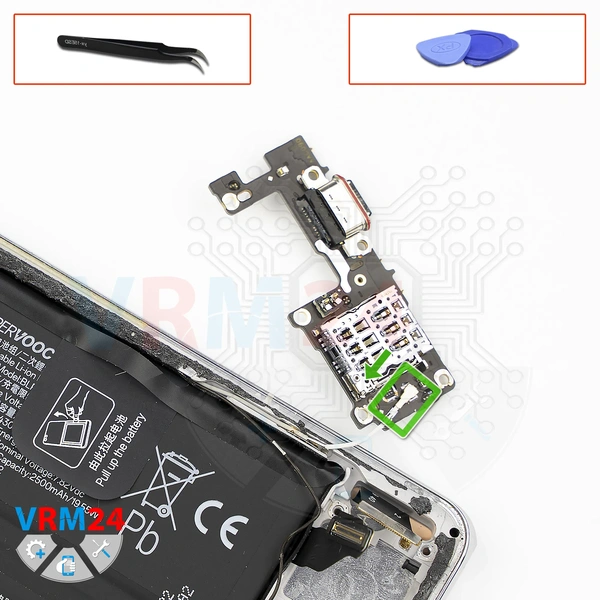

Au dos, il y a un deuxième connecteur de câble coaxial. Déconnectez-le et retirez la sous-carte.

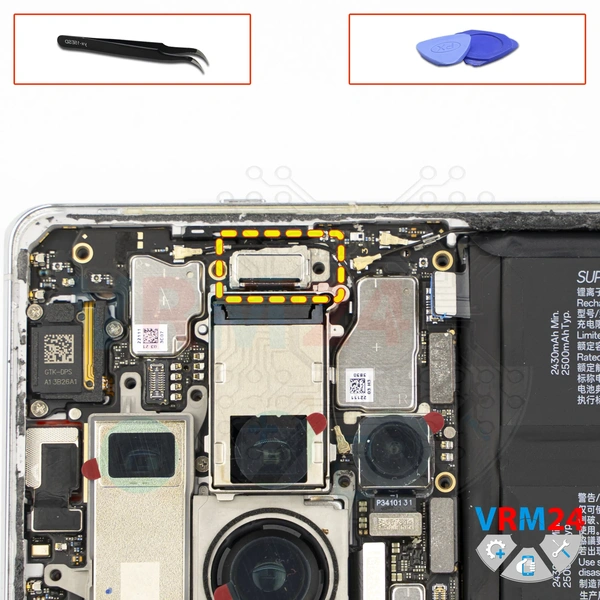

Nous devons d'abord retirer le support qui fixe le connecteur de la caméra.

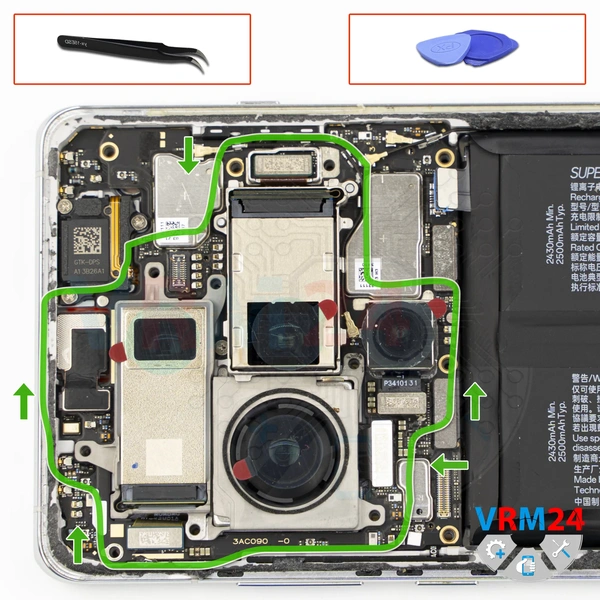

Et nous passons à la déconnexion des caméras dans la partie supérieure. Soulevez délicatement les connecteurs et essayez de les lever.

Les caméras sont déconnectées dans un ordre spécifique.

Nous devons également décoller la dernière petite caméra arrière. Elle est collée à la carte mère.

Soulevez-la délicatement à la base, levez-la, retirez-la et mettez-la de côté.

Et il’est préférable de déconnecter également la caméra frontale.

Déconnectez délicatement le connecteur, soulevez-le et retirez la caméra frontale.

Il’est également préférable de couvrir l'objectif de la caméra avec un film protecteur pour éviter que des débris ou de la poussière ne s'y déposent.

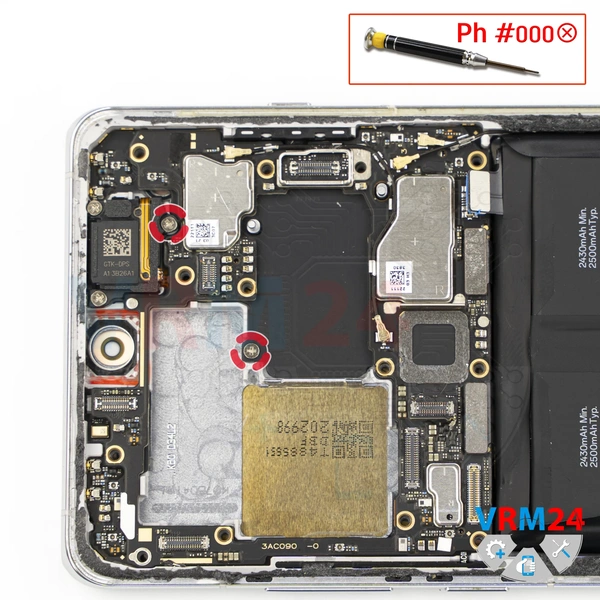

Ensuite, nous devons dévisser les vis qui peuvent fixer la carte mère.

Pour cela, nous utilisons un tournevis 1.5 mm Phillips #000.

Ces vis sont définitivement différentes des précédentes, alors soyez prudent et gardez-les séparées.

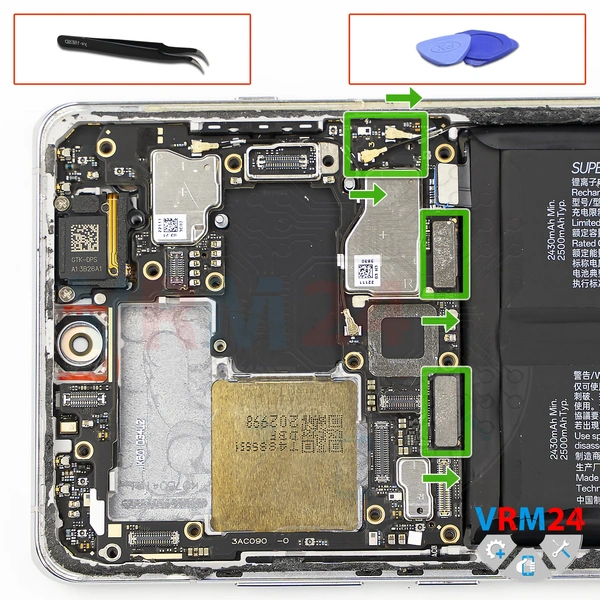

Ensuite, nous débranchons les connecteurs.

Débranchez les connecteurs du câble coaxial et écartez les câbles pour qu'ils ne gênent pas.’

Débranchez le connecteur de la nappe d'interconnexion et le connecteur de la nappe d'affichage.

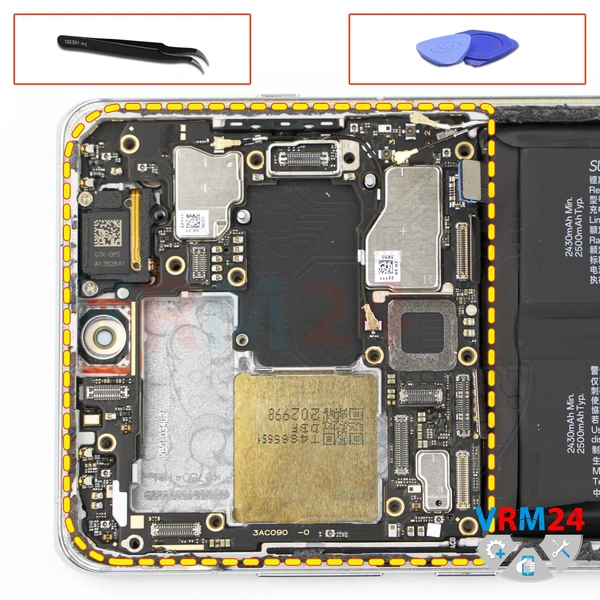

Maintenant, nous pouvons retirer la carte mère en toute sécurité.

Soulevez-la au bon bord, levez-la délicatement et essayez de la retirer.

Elle peut être maintenue en place au dos par de la pâte thermique.

N'utilisez pas la force pour éviter d'endommager quoi que ce soit.

Retirez délicatement la carte mère et mettez-la de côté.

Enfin, nous passons au retrait de la batterie.

Il y a deux languettes de traction noires à décoller, ainsi qu'une couche protectrice noire à replier également pour qu'elle ne gêne pas.’

Ensuite, nous tirons sur l'une des languettes pour détacher la batterie.

Sous la batterie, il y a une couche protectrice transparente qui protège les nappes d'interconnexion.

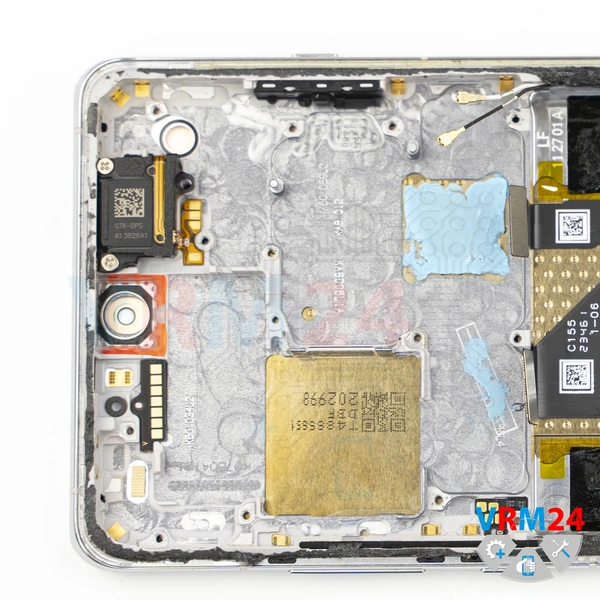

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le moteur de vibration et les câbles.
