Démontage/Réparation de l'appareil mobile Oppo Reno4 Lite (Oppo Reno4 Lite CPH2125) avec la description de chaque étape et l'ensemble d'outils requis.

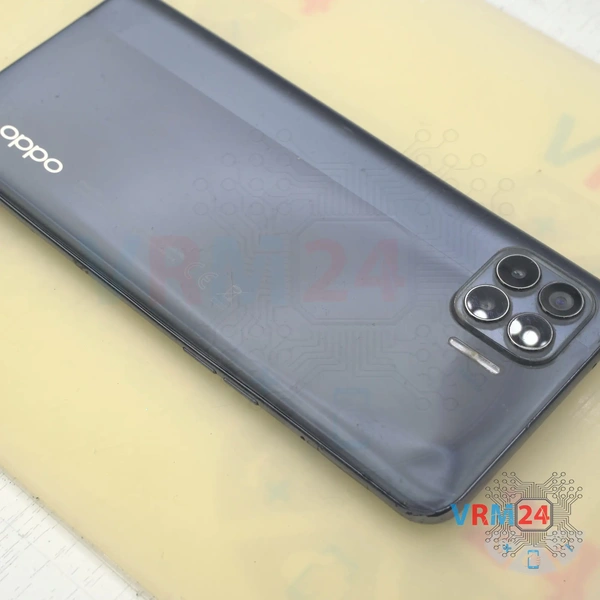

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

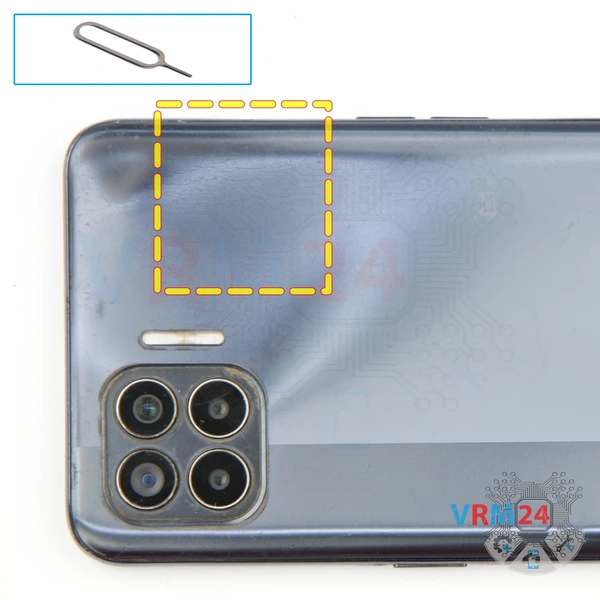

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

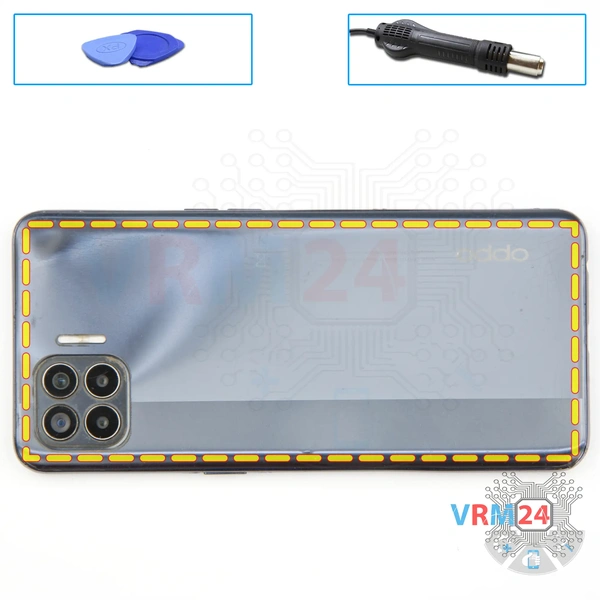

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière et le faisons glisser le long. Comme la coque arrière est détachée séparément du cache des caméras, la coque arrière sera collée autour du cache des caméras.

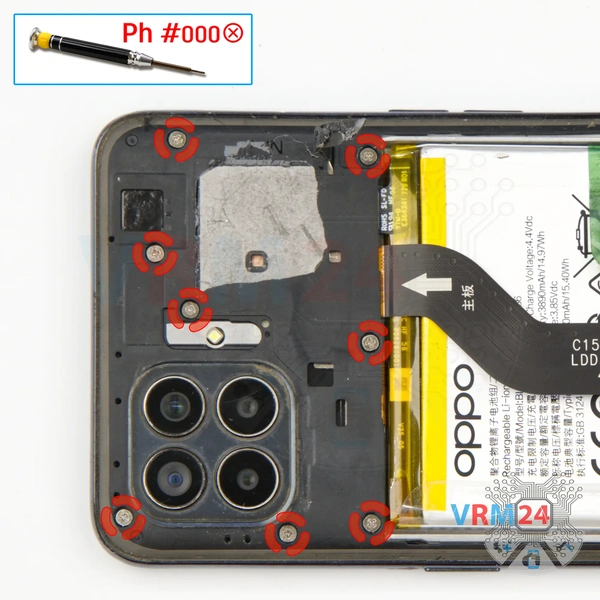

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les huit vis.

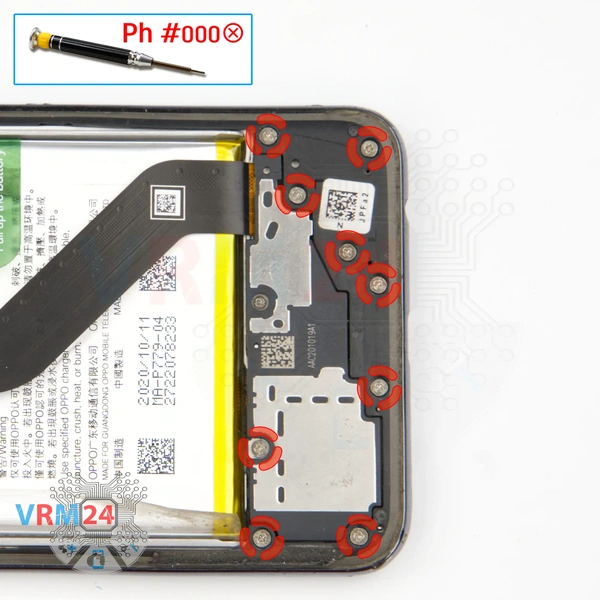

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les neuf vis.

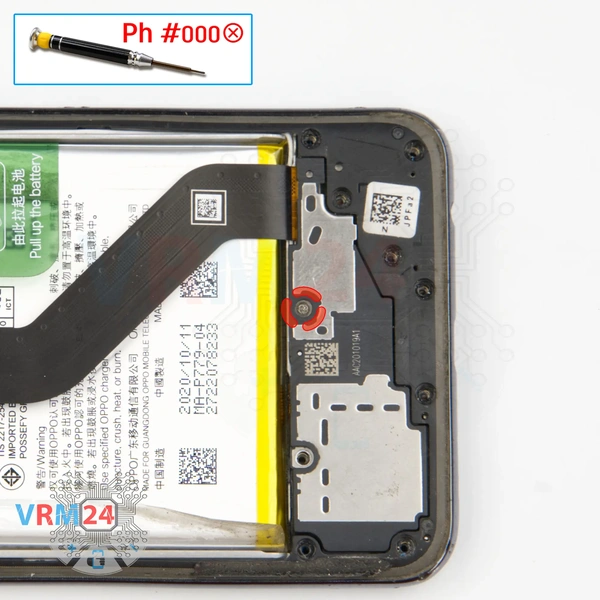

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez une vis.

Si les vis sont différentes : ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

Et nous passons au détachement de la coque intermédiaire, nous utilisons un film plastique ou un outil en plastique comme un spudger.

Nous faisons glisser l'outil dans l'espace près du trou pour le tiroir de cartes et le faisons glisser doucement le long des clips de détachement.

Comme toujours, nous devons être prudents dans la zone des boutons latéraux, afin de ne pas les endommager, et dans la zone des caméras.

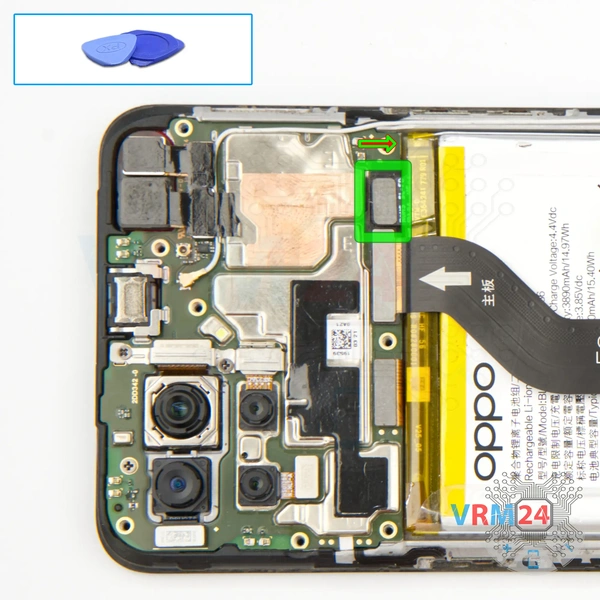

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Oppo Reno4 Lite possède une batterie BLP779 d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

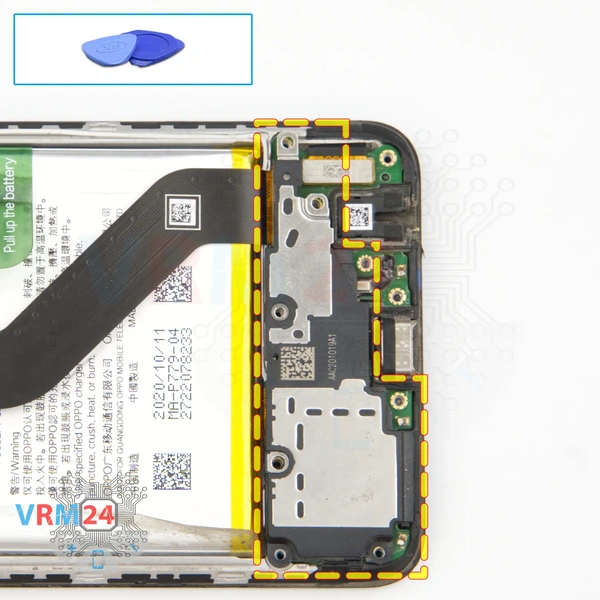

Nous pouvons retirer le cache avec le haut-parleur. Accrochez soigneusement le bord et retirez-le. Comme nous le voyons dans le cache, outre le haut-parleur, il y a un moteur de vibration.

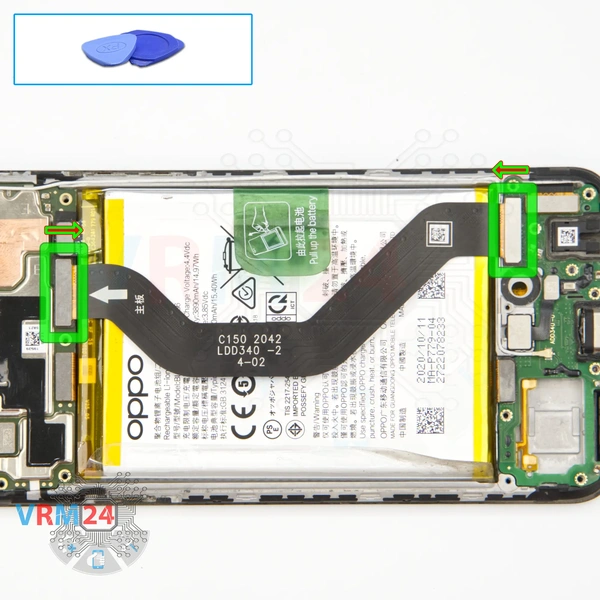

Avec précaution, de préférence par le bord, déconnectez les connecteurs et retirez le câble inter-cartes reliant la carte mère à la carte fille (également appelée carte fille).

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

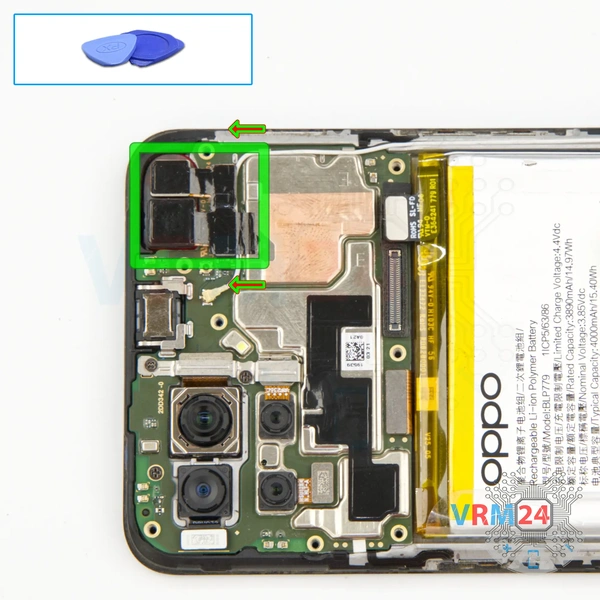

Passons au détachement des deux caméras frontales. Les caméras sont reliées par un film dissipateur thermique, nous devons donc être prudents.

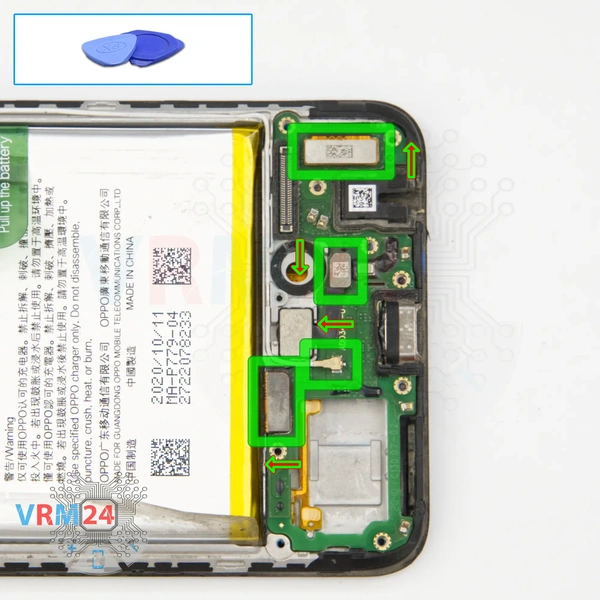

Nous pouvons maintenant débrancher le connecteur du câble du capteur d'empreintes digitales, le connecteur du câble coaxial, le connecteur du câble inter-cartes et le connecteur d'affichage.

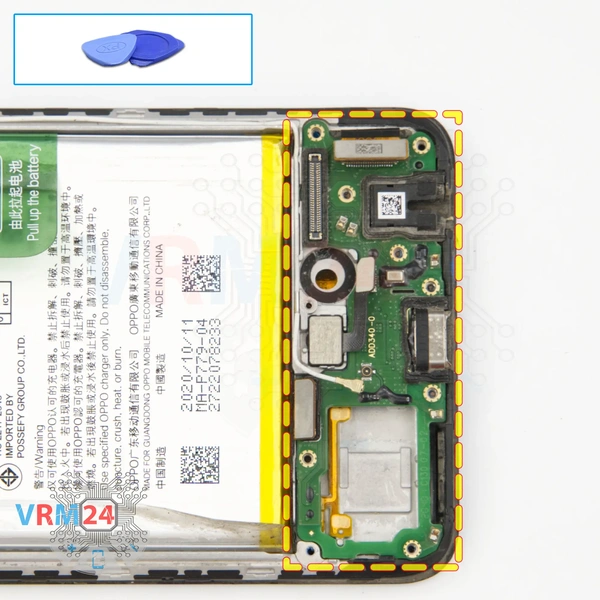

Retirez la carte fille. Elle peut être collée au châssis ou fixée par des attaches comme des loquets ou des crochets, soyez donc prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, une prise jack pour casque, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

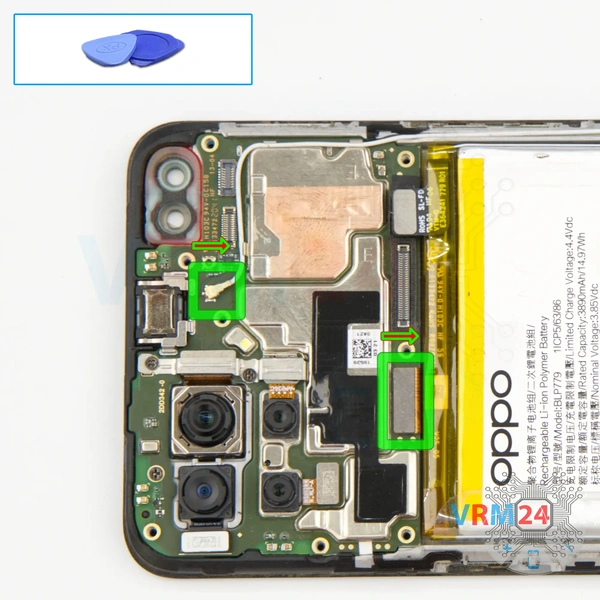

Passons au débranchement du connecteur du câble inter-cartes sur la carte mère. Ensuite, nous pouvons débrancher le connecteur du câble coaxial et libérer le câble de ses fixations sur la carte mère.

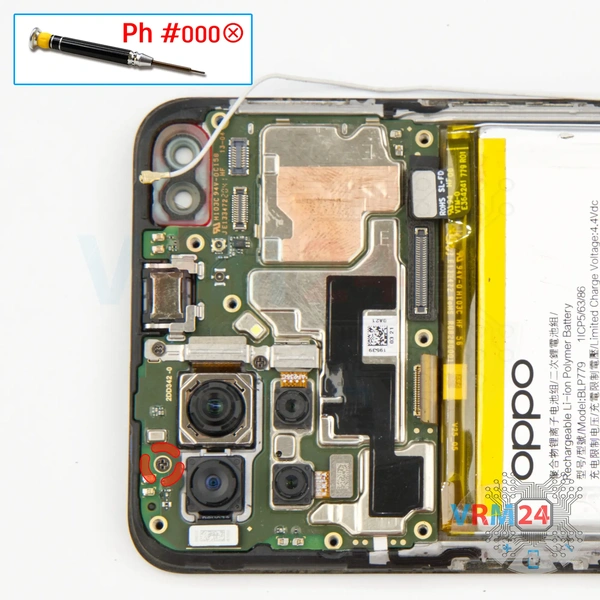

À l'aide d'un tournevis Philips 1.5 mm (PH#000), dévissez une vis fixant la carte mère.

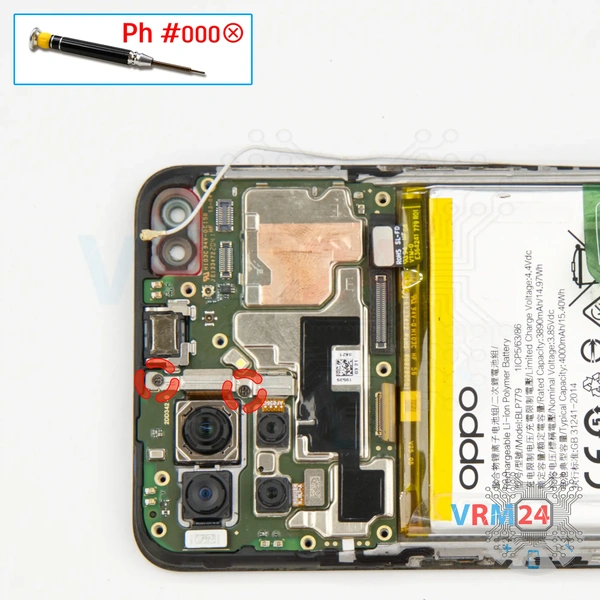

À l'aide d'un tournevis Philips 1.5 mm (PH#000), dévissez les deux vis qui maintiennent les caméras.

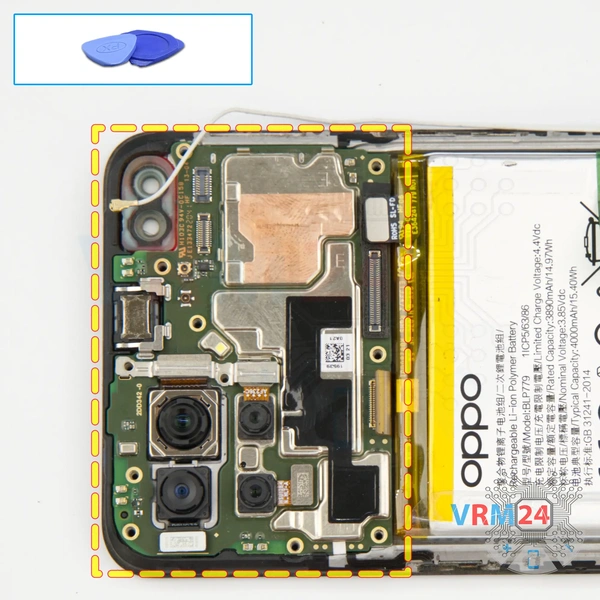

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

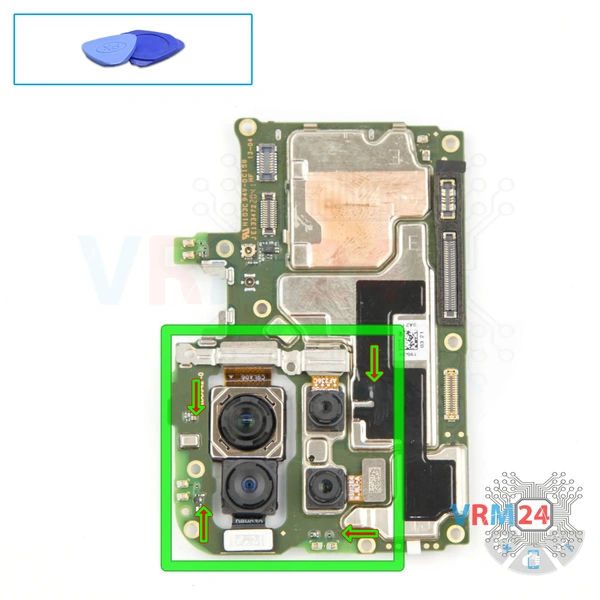

Ensuite, nous retirons le support avec une caméra arrière. Après cela, nous détachons la plus grande caméra arrière. Et nous pouvons retirer les deux caméras restantes.

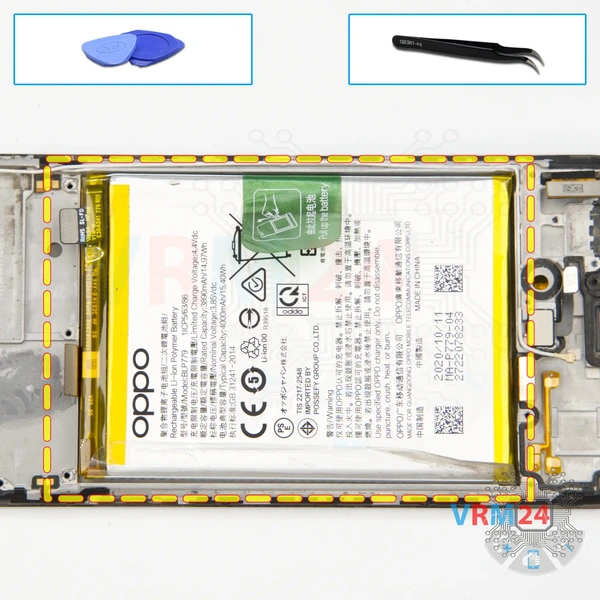

Et nous passons au détachement de la batterie. Nous n'avons qu'une seule languette verte. Nous devons la dérouler et la tirer vers le haut.

Sous la batterie, nous avons un revêtement transparent qui protège le câble inter-cartes et maintient la batterie par un bord.

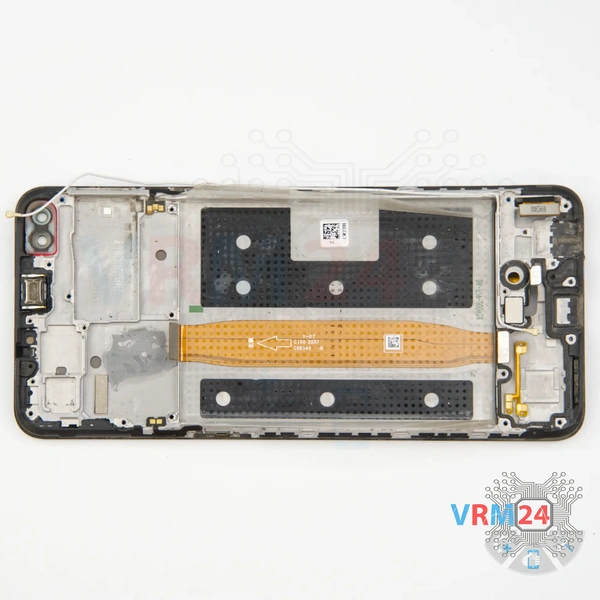

ℹ️ Dans le cadre d'affichage, il reste : le haut-parleur d'écoute, le capteur d'empreintes digitales et les câbles.
