Démontage/Réparation de l'appareil mobile Oppo Reno7 4G (Oppo Reno7 4G CPH2363) avec la description de chaque étape et l'ensemble d'outils requis.

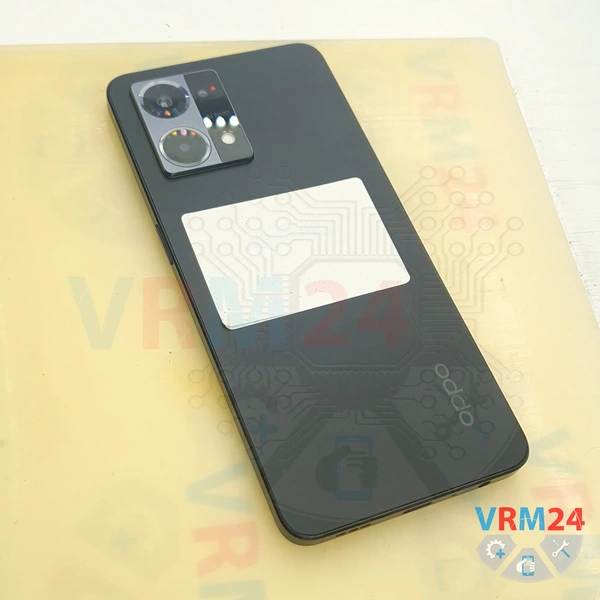

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

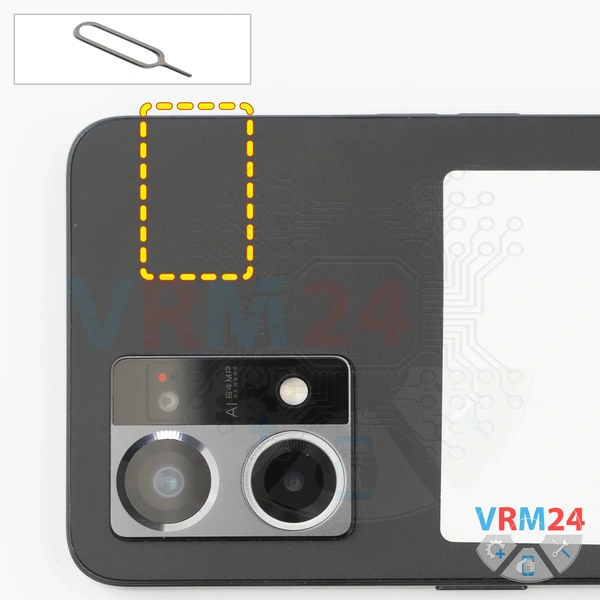

D'abord, nous devons retirer le tiroir de carte SIM.

Pour ce faire, nous utilisons un outil spécial, l'insérons dans le trou et poussons le tiroir de carte SIM vers l'extérieur.

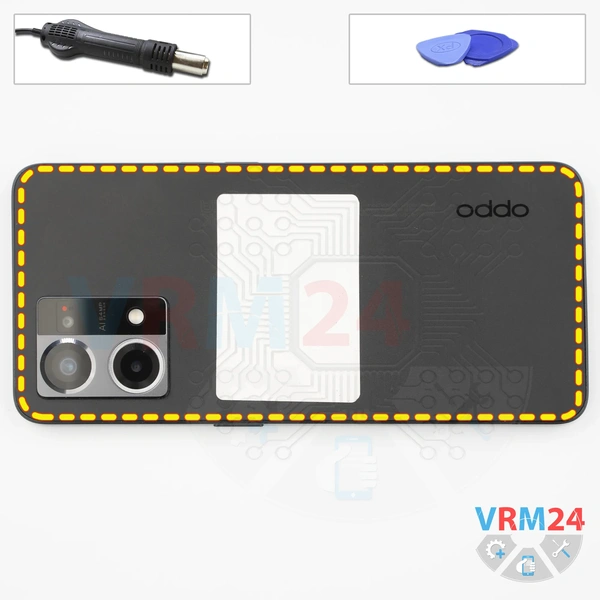

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70°C, ou 160°F. Pour cela, nous utilisons un tapis chauffant, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 7–10 minutes, nous pouvons passer à la séparation ou au retrait de la coque arrière.

Pour cela, nous utilisons un film plastique fin. Nous l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire et le faisons glisser avec précaution le long du bord, en coupant l'adhésif.

Notez que sur ce modèle, le cache de la caméra est séparé de la coque arrière.

Nous ne devons pas pousser l'outil trop loin sous la coque arrière, car nous ne savons pas ce qui se trouve en dessous.’

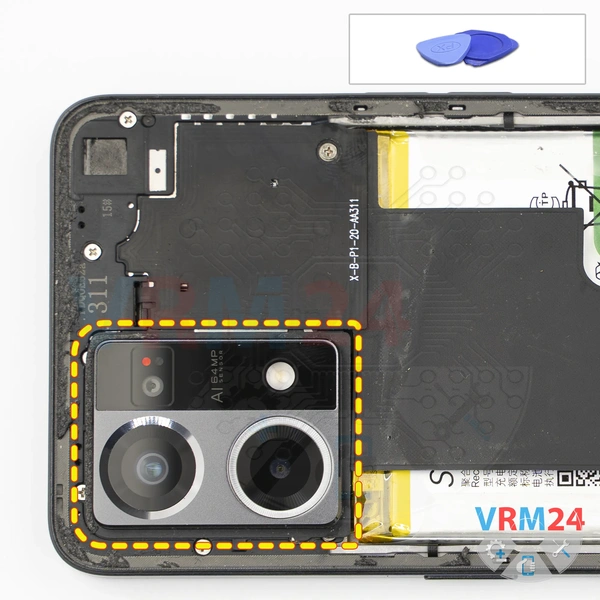

Et nous devons retirer le cache de la caméra.

Voyons’ comment il est fixé - par des clips ou des attaches.

Nous passons délicatement sous le bord, le soulevons légèrement, libérons les clips, et retirons le cache de la caméra. Nous le mettons de côté.

Maintenant, il’est préférable de couvrir les objectifs de la caméra. Pour cela, nous utilisons un film spécial.

Notez que nous appliquons le film non pas directement sur les objectifs, mais sur le rebord qui les entoure.

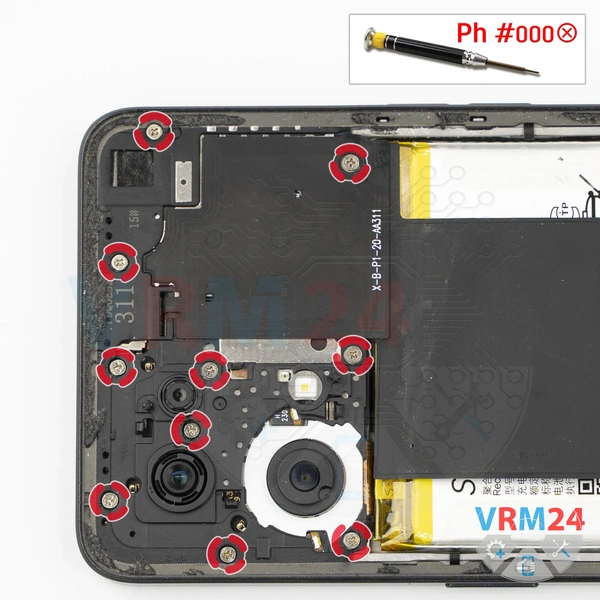

Donc, après avoir couvert les objectifs, nous passons au retrait des vis.

Pour retirer les vis, nous utilisons un tournevis 1.5 mm Phillips, ou Phillips #000.

Il’est préférable de placer les vis sur une surface spéciale dans un ordre précis, car les vis ne s'adaptent pas toujours correctement lors du remontage si elles sont remises dans les mauvais trous.

Si les vis sont difficiles à retirer, nous pouvons également utiliser des pincettes ou un magnétiseur.

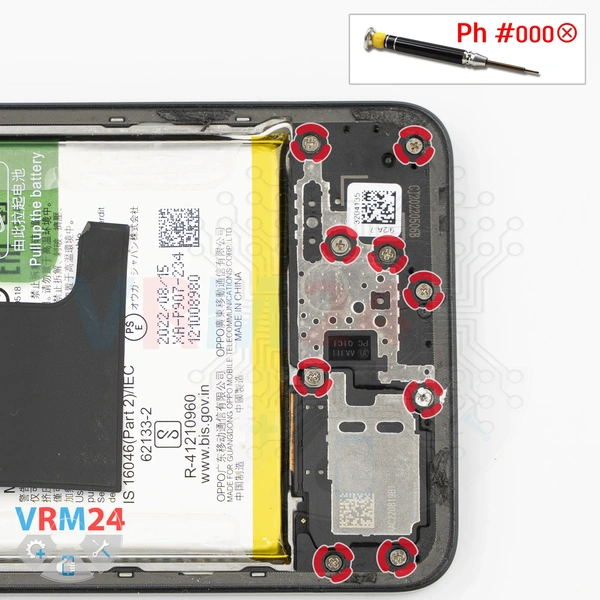

Et nous passons au retrait des vis dans la partie inférieure.

Il’est préférable de conserver celles-ci - séparées des précédentes.

Nous pouvons également utiliser des pincettes pour aider à retirer les vis.

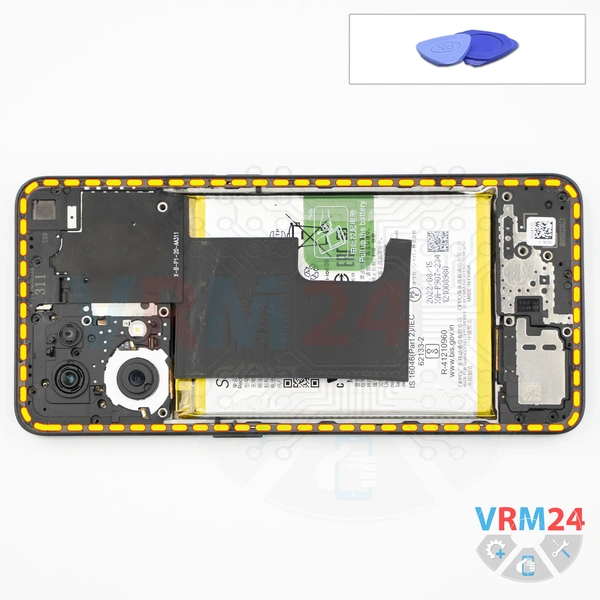

Ensuite, nous passons à la séparation du châssis intermédiaire. Pour cela, nous utilisons un film plastique fin.

Nous l'insérons dans l'espace entre le châssis intermédiaire et le cadre de l'écran près de l'ouverture du tiroir de carte SIM, libérons plusieurs clips, puis utilisons un outil plus épais.

Comme toujours, nous devons être prudents sur les bords, car la coque y est maintenue assez fermement.

Comme nous pouvons le voir, le châssis intermédiaire contient des pads de contact, des pistes d'antenne et le moteur de vibration.

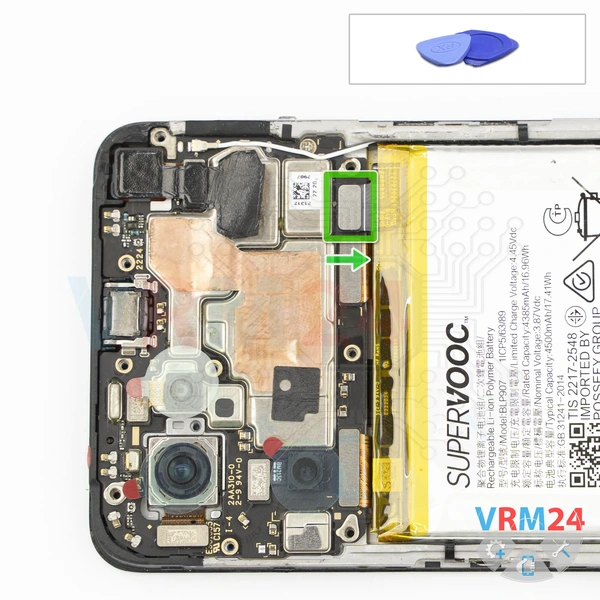

Ensuite, nous passons au débranchement du connecteur de la batterie. Nous utilisons un outil non métallique pour le débrancher, puis nous passons à la partie inférieure.

ℹ️ L'OPPO Reno7 4G CPH2363 utilise une batterie rechargeable BLP907 d'une capacité de 4500 mAh.

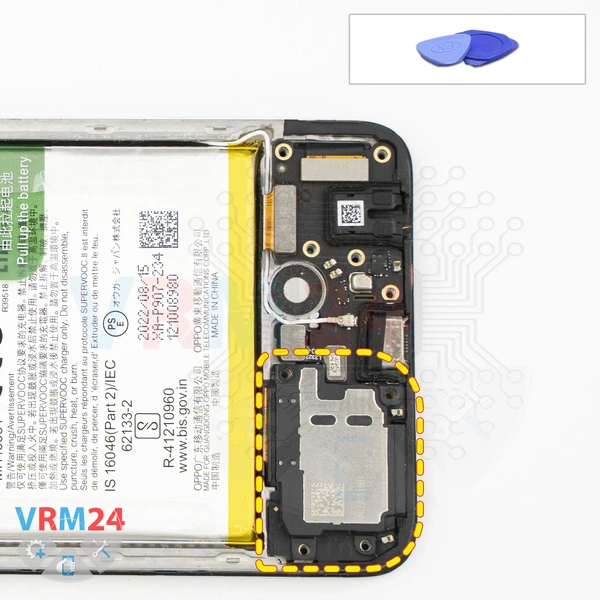

Nous devons maintenant retirer le cache avec le haut-parleur.

Nous passons avec précaution sous le bord, le soulevons, le retirons et le mettons de côté.

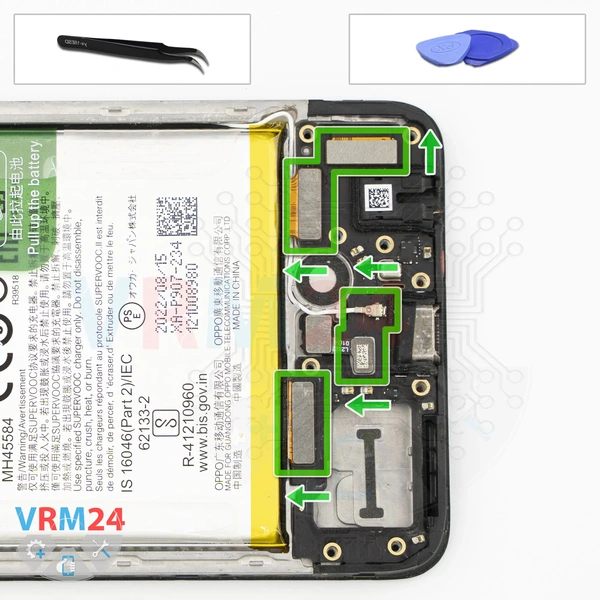

En bas, nous débranchons le connecteur du capteur d'empreintes digitales, le connecteur du câble coaxial, les deux connecteurs de nappe inter-cartes et le connecteur de la nappe d'affichage.

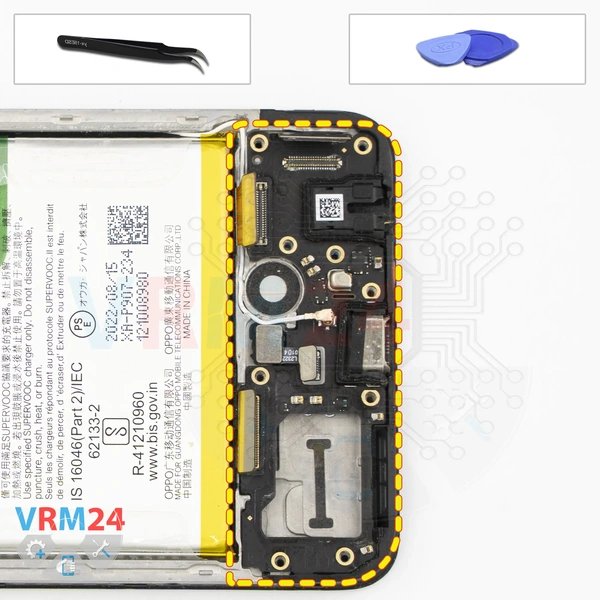

Et nous pouvons retirer délicatement la carte fille.

Nous la soulevons délicatement, la retirons, et écartons les nappes de connexion pour qu'elles ne’ gênent pas.

Comme nous pouvons le voir, la carte fille est légèrement encastrée dans le châssis de l'écran.

La carte fille contient le port de charge, le microphone, le port casque et d'autres composants sur la face opposée.

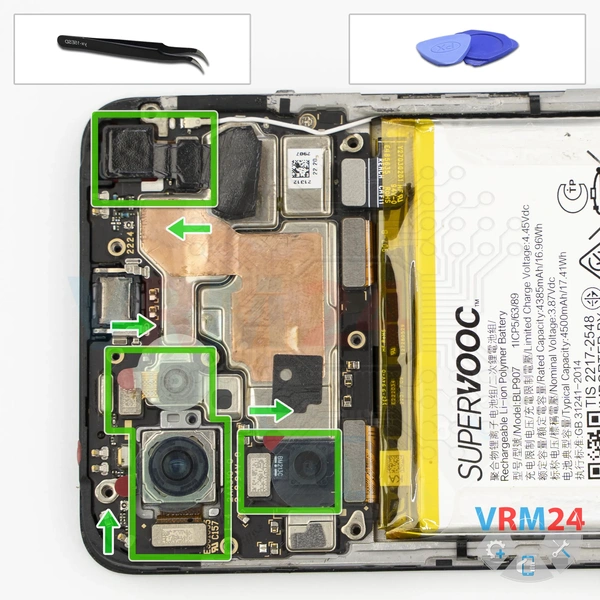

Sur la carte mère, nous débranchons la caméra frontale. Il’est préférable de décoller le matériau de dissipation thermique et de le conserver pour le remontage.

Il’est également préférable de couvrir l'objectif de la caméra afin qu'aucun débris ni poussière ne s'y dépose.

Ensuite, nous débranchons la caméra arrière.

Notez que le corps de la caméra peut être collé soit à la carte fille sur la carte mère, soit au cadre de l'écran.

Nous retirons donc avec précaution la grande caméra arrière, dont le corps est collé au cadre de l'écran.

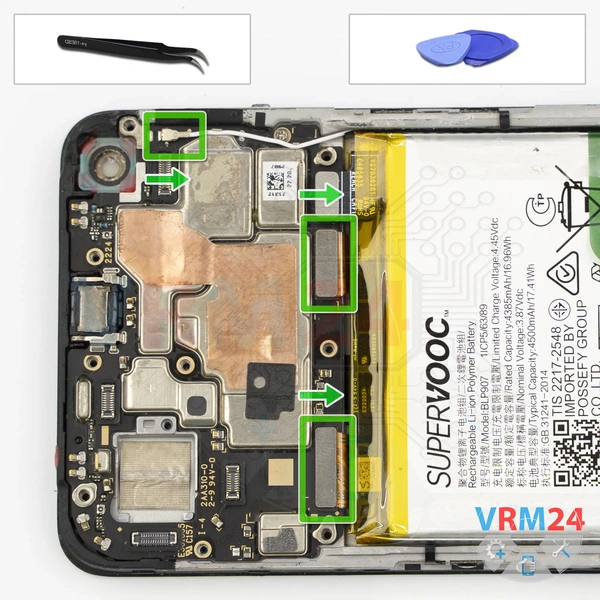

Et nous débranchons les connecteurs : le connecteur de la nappe inter-cartes, le connecteur de la nappe d'affichage et le connecteur du câble coaxial.

Nous libérons également le câble lui-même des clips qui le maintiennent en place sur la carte mère.

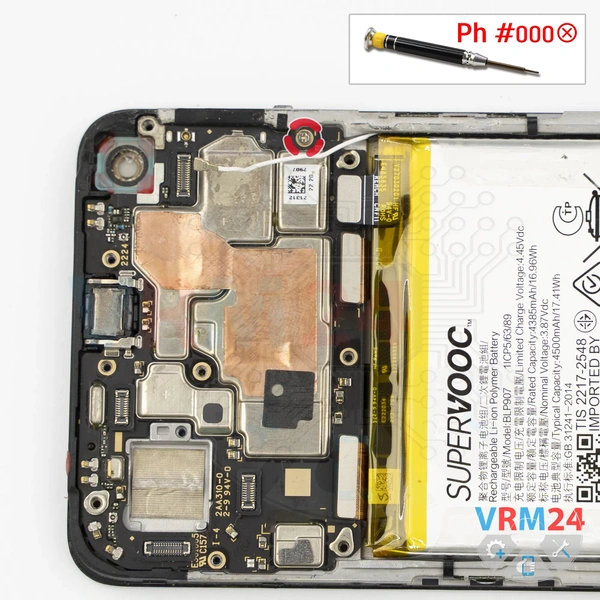

Nous devons maintenant retirer la vis qui fixe la carte mère. Cette vis est clairement différente des précédentes.

Nous la retirons avec précaution à l'aide d'un tournevis Phillips et mettons la vis de côté.

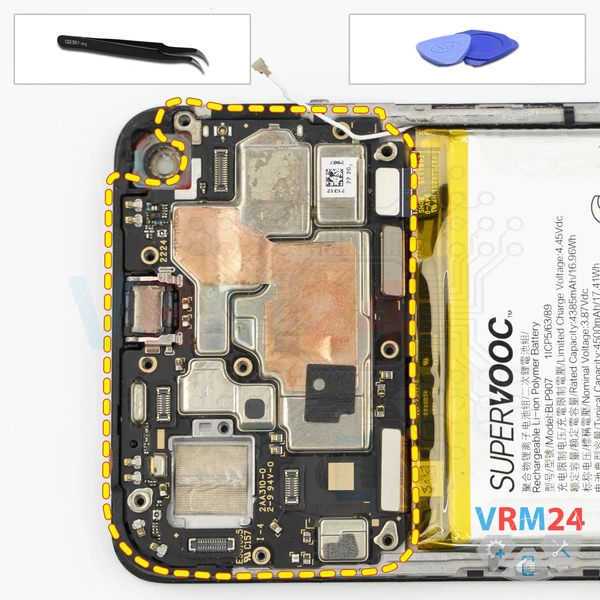

Nous pouvons maintenant retirer la carte mère. Nous passons sous le bord, la soulevons et la retirons.

La carte mère peut être maintenue en place par la pâte thermique au verso.

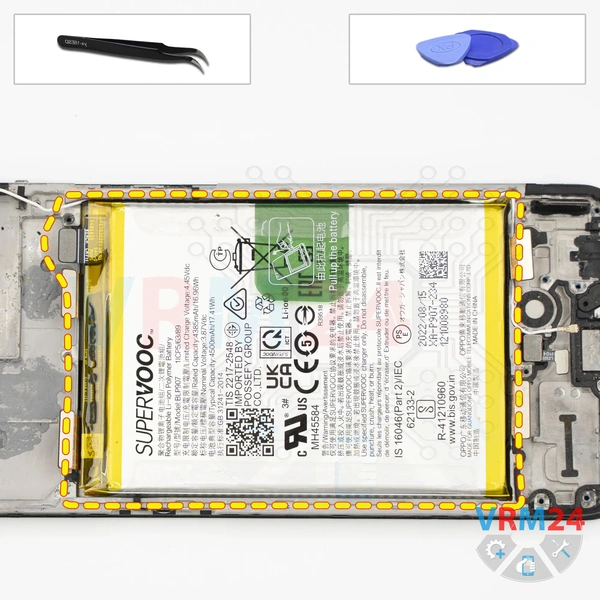

Enfin, nous passons à la déconnexion de la batterie.

Comme c'est traditionnel chez OPPO, nous avons un film transparent à écarter et une languette verte à tirer vers le haut.

Et nous la tirons vers le haut, déconnectant ainsi la batterie.

Sous la batterie, il y a une couche protectrice adhésive qui protège les nappes flexibles inter-cartes.
