Démontage/Réparation de l'appareil mobile Realme 11 (Realme 11 RMX3636) avec la description de chaque étape et l'ensemble d'outils requis.

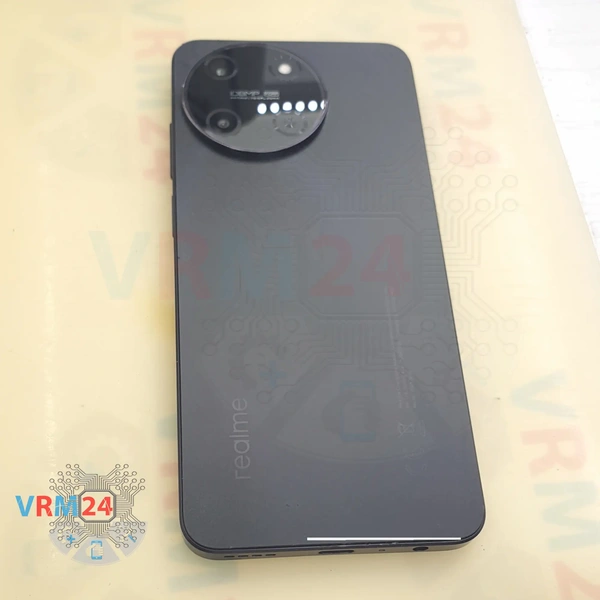

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de carte. Pour cela, nous utilisons un outil spécial. Insérez-le soigneusement dans le trou et poussez le tiroir pour les cartes SIM et mémoire.

Nous devons chauffer la surface de la coque arrière à une température d'environ 70 degrés Celsius ou 160 degrés Fahrenheit. Pour cela, nous pouvons utiliser un tapis chauffant ou un sèche-cheveux.

Et après 5 à 7 minutes, nous pouvons passer au décollage ou au détachement de la coque arrière.

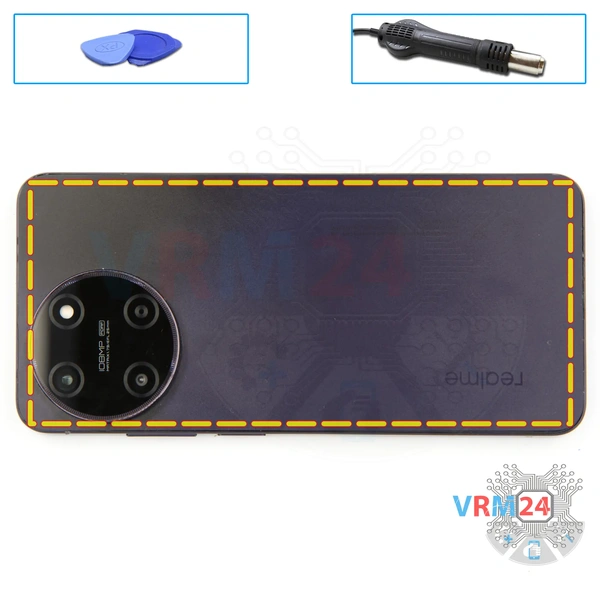

Pour détacher la coque arrière, nous utilisons un film plastique fin. Nous l'insérons dans l'espace entre la coque arrière et la coque intermédiaire et le faisons glisser doucement le long du bord, en coupant la base adhésive.

⚠️ Nous devons toujours être prudents autour des caméras pour ne pas endommager les lentilles.

⚠️ La coque est en plus collée dans la zone des caméras.

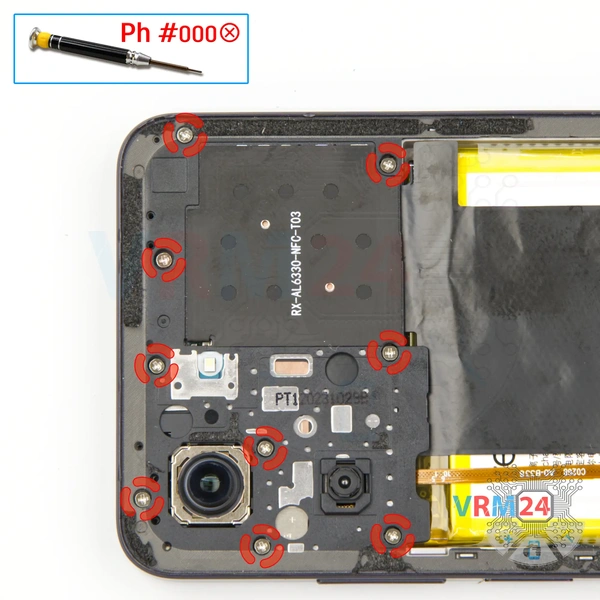

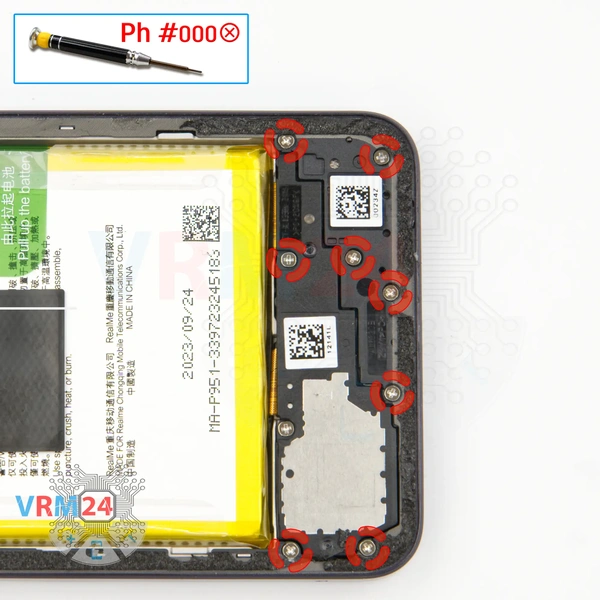

Nous passons au dévissage des neuf vis. Pour cela, nous utilisons un tournevis Phillips d'un millimètre et demi ou un Philips #000.

Il semble que toutes les vis soient identiques, mais nous recommandons de les placer sur une surface spéciale dans un ordre spécifique, juste au cas où.

Si nos vis ne sortent pas bien, nous pouvons utiliser un magnétiseur.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les huit vis.

Et nous pouvons également laisser la vis qui maintient la coque qui cache le haut-parleur en place, afin que la coque ne nous empêche pas de détacher la coque intermédiaire.

Nous passons au détachement de la coque intermédiaire. Pour ce faire, nous utilisons d'abord un film plastique fin, l'insérons dans l'espace dans la zone du tiroir de carte et déboîtons soigneusement quelques clips, puis nous utilisons un outil plus épais.

Nous devons être prudents autour des boutons latéraux et du capteur d'empreintes digitales, car ils sont physiquement situés à ces endroits.

Nous devons être prudents aux coins, car la coque est maintenue assez fermement aux coins.

Et en conséquence, nous devons être prudents avec le câble du capteur d'empreintes digitales, pour ne pas l'endommager accidentellement.

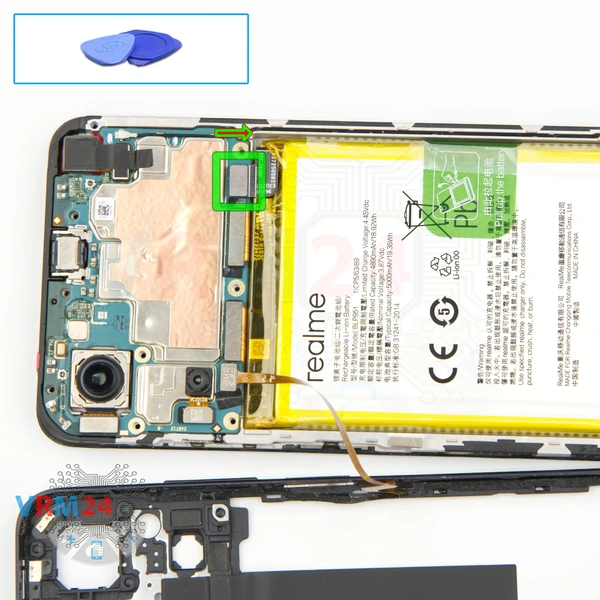

Nous soulevons et inversons soigneusement la coque intermédiaire. À l'aide d'un outil non métallique, nous déconnectons d'abord le connecteur de la batterie.

Ensuite, nous débranchons le connecteur du capteur d'empreintes digitales et retirons avec précaution la coque intermédiaire, qui contient les pads de contact de l'antenne.

Nous pouvons également retirer le capteur d'empreintes digitales de la coque intermédiaire.

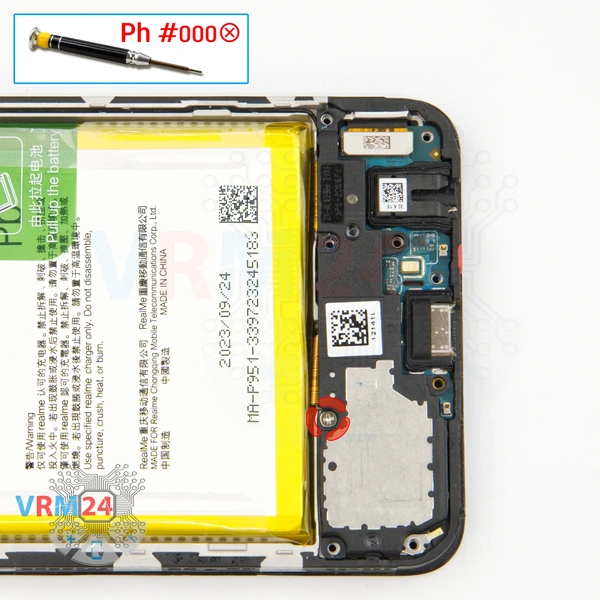

Ensuite, nous pouvons retirer la vis qui maintient la coque. Pour cela, nous utilisons le même tournevis - Phillips 1.5 mm.

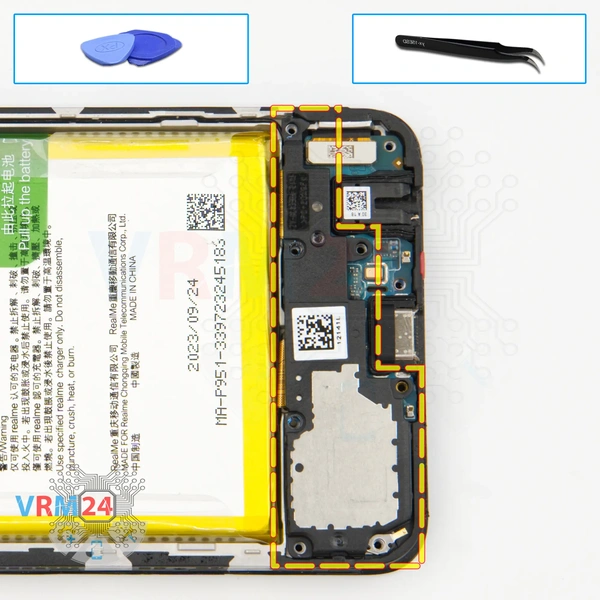

Et nous pouvons détacher la coque qui cache le haut-parleur.

Accrochez délicatement le bord et retirez la coque, mais le haut-parleur reste dans le cadre de l'écran.

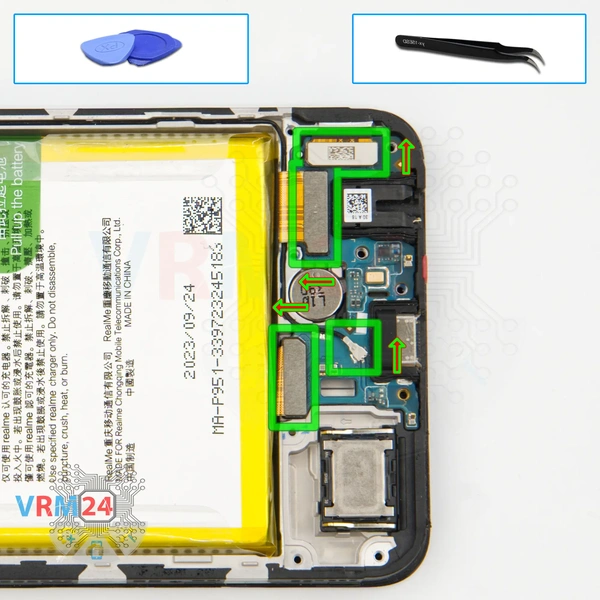

Donc, après cela, nous débranchons le connecteur du câble coaxial, débranchons le connecteur du câble inter-cartes, débranchons le deuxième connecteur du câble inter-cartes, et nous devons également débrancher le connecteur du câble d'affichage.

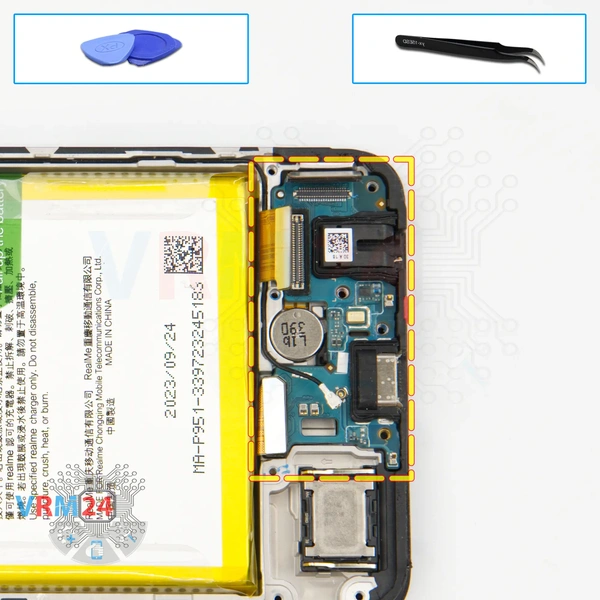

Nous passons au retrait de la sous-carte. Elle est légèrement encastrée.

Sur la sous-carte, nous avons le port de charge, le microphone, la prise casque et d'autres éléments au dos.

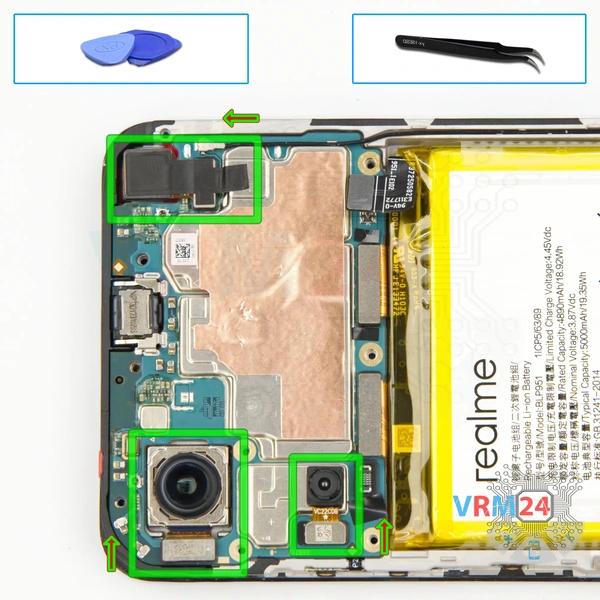

Ensuite, nous passons au détachement des caméras.

D'abord, nous détachons la caméra frontale. Débranchez délicatement le connecteur, décollez la feuille adhésive de dissipation thermique et retirez la caméra frontale.

Ensuite, nous devons détacher la grande caméra arrière. La grande caméra arrière est collée au cadre de l'écran, nous devons donc la soulever et la décoller avec précaution.

⚠️ Nous devons faire très attention à ne pas endommager le câble, à ne pas endommager la caméra et il est également important de ne pas toucher les lentilles.

Et nous devons détacher la deuxième caméra. Nous débranchons également le connecteur, soulevons la base et décollons la deuxième caméra arrière, qui est collée à la carte mère.

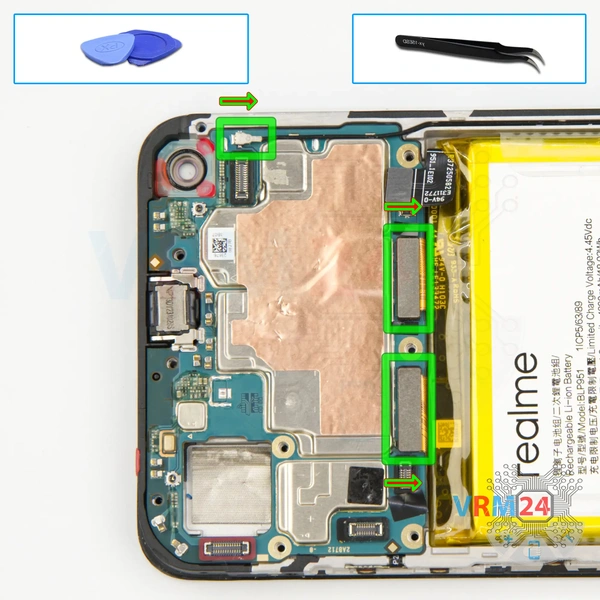

Nous débranchons le connecteur du câble coaxial et libérons ainsi le câble lui-même des clips qui le fixent sur la carte mère. Ensuite, nous débranchons le connecteur du câble inter-cartes, débranchons le connecteur du deuxième câble inter-cartes.

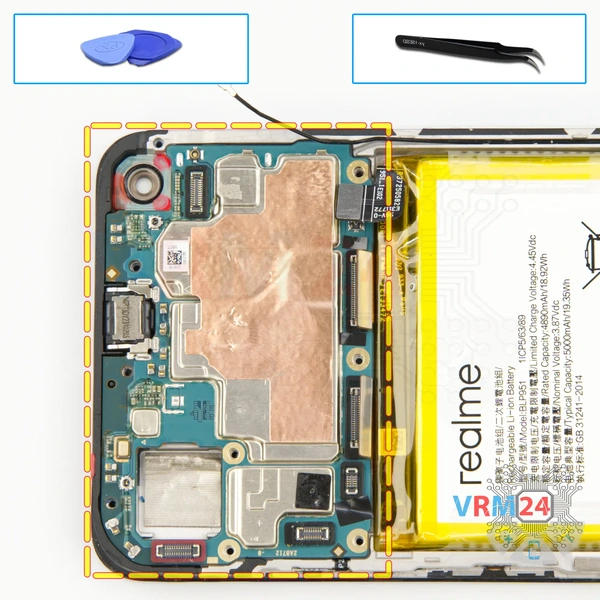

Et nous pouvons passer au détachement de la carte mère. Nous trouvons le bon endroit où nous pouvons accrocher, soulever et retirer la carte mère avec précaution.

⚠️ Il y a de la pâte thermique au dos de la carte mère.

⚠️ Ne pliez pas la carte de circuit imprimé lors du retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles à l'intérieur.

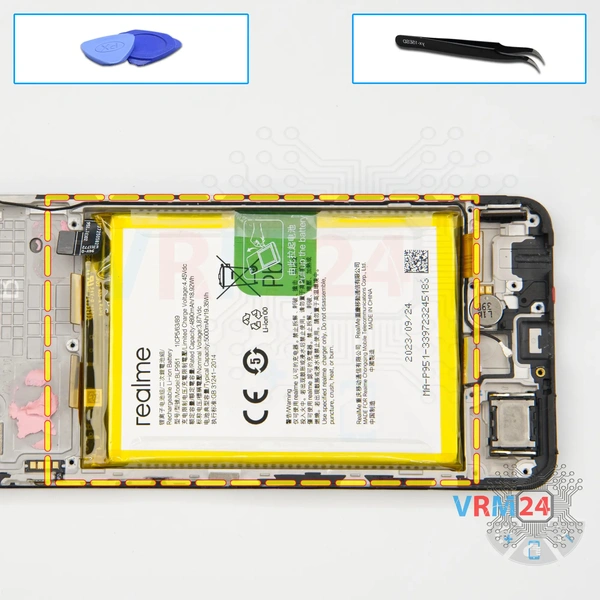

Et nous passons au détachement de la batterie.

Nous devons dérouler la protection transparente.

Après cela, nous devons déplier la languette verte et tirer doucement la languette verte vers le haut.

Sous la batterie, nous avons une protection transparente, qui protège les câbles inter-cartes.

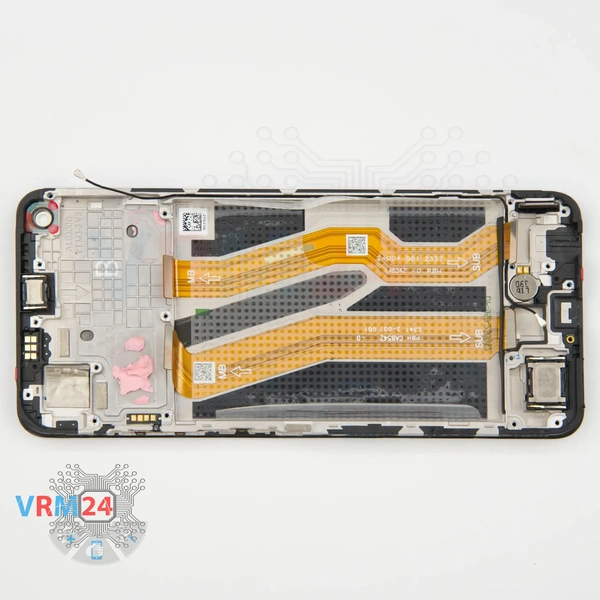

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le haut-parleur, le câble coaxial et le moteur de vibration.
