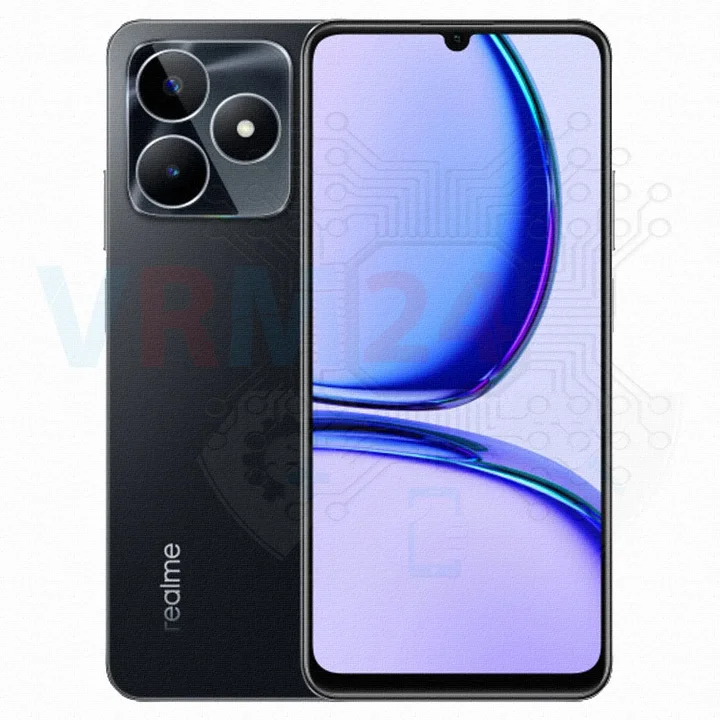

Démontage/Réparation de l'appareil mobile Realme C53 (Realme C53 RMX3760) avec la description de chaque étape et l'ensemble d'outils requis.

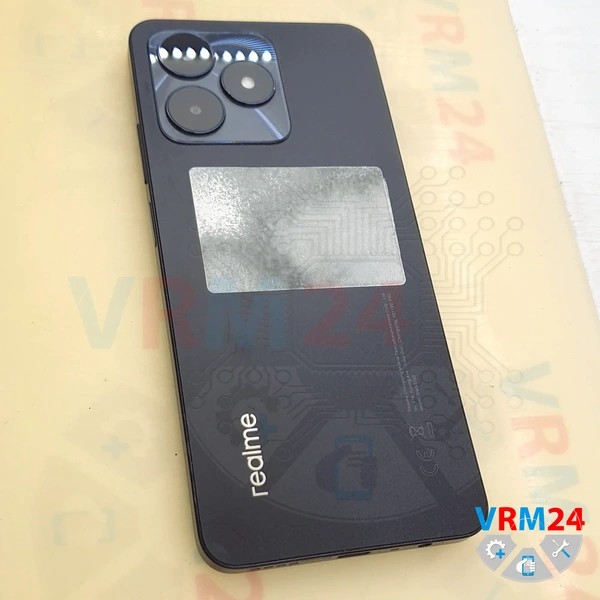

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

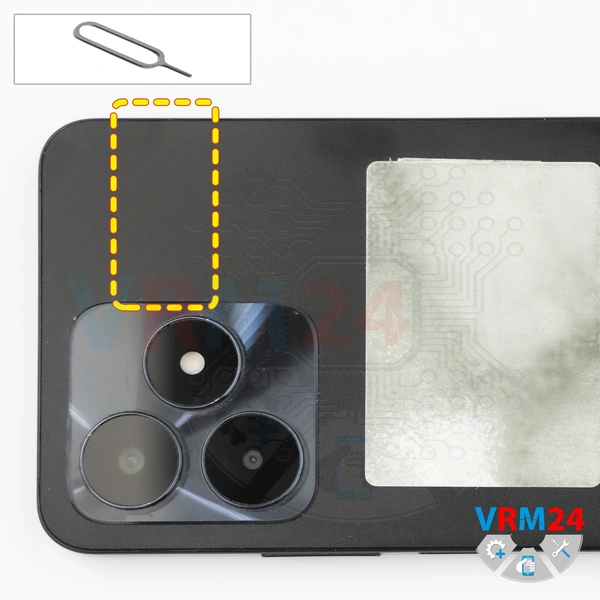

Tout d'abord, comme d'habitude, nous devons retirer le tiroir de carte SIM.

Pour ce faire, nous utilisons un outil d'éjection de SIM, l'insérons dans le trou, poussons doucement le tiroir vers l'extérieur et le mettons de côté.

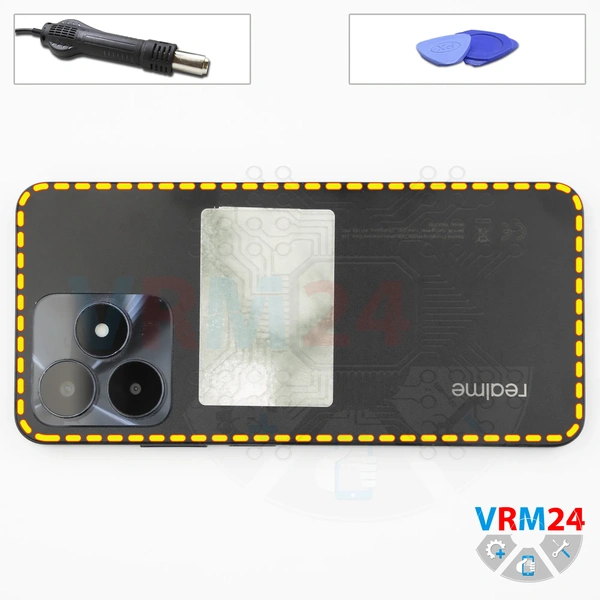

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70°C ou 160°F.

Nous’utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 10 minutes, nous pouvons procéder à la séparation ou au décollage de la coque arrière. Pour cela, nous utilisons un film plastique fin.

Insérez soigneusement le film dans l'espace entre la coque arrière et le châssis intermédiaire, et faites-le glisser le long du bord, en coupant la couche d'adhésif.

Comme toujours, soyez prudent autour des boutons latéraux et près du câble flexible du capteur d'empreintes digitales.

Faites également attention autour des appareils photo pour ne pas’ rayer ou endommager accidentellement les lentilles.

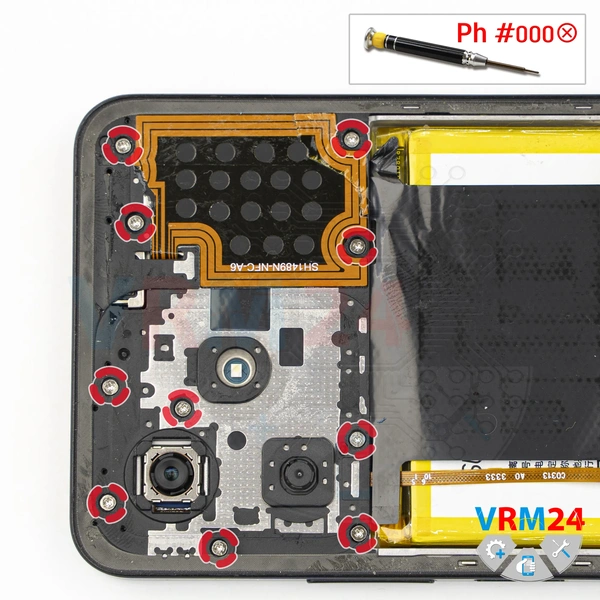

Ensuite, nous retirons les vis de la partie supérieure.

Pour cela, nous utilisons un tournevis cruciforme 1.5 mm ou un cruciforme #000.

Nous retirons les vis et les plaçons sur une surface dédiée dans un ordre précis pour ne pas les mélanger lors du remontage.’

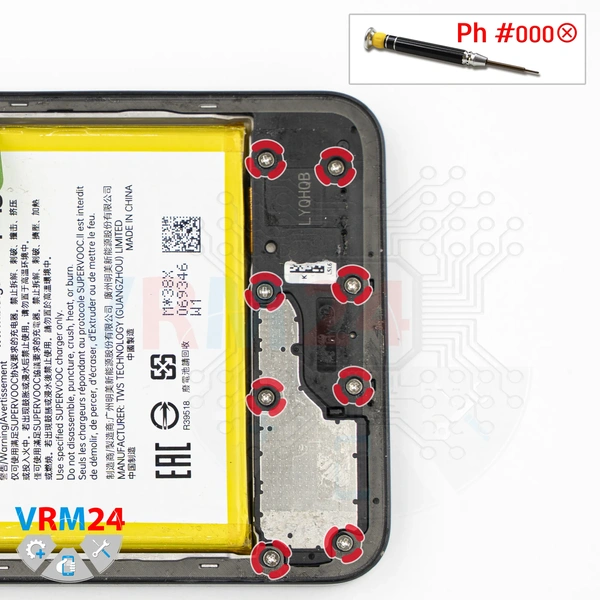

Et nous retirons les vis de la partie inférieure.

Notez que parfois les vis ne se vissent pas correctement si elles sont installées dans les mauvais trous.’’

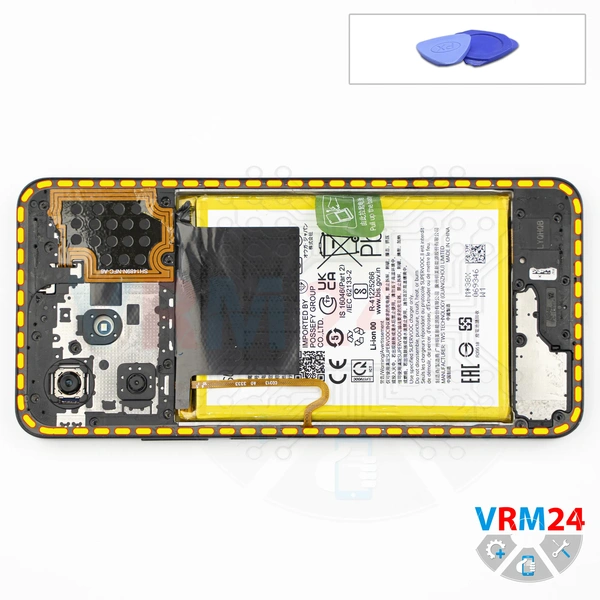

Et nous passons au détachement du châssis intermédiaire.

Pour retirer le châssis intermédiaire, nous pouvons utiliser un film plastique fin. Insérez-le délicatement dans l'espace près de l'ouverture du tiroir de carte - entre le châssis intermédiaire et le cadre de l'écran - faites-le glisser le long du bord, libérez quelques clips, puis passez à un outil plus épais.

Si nous utilisons immédiatement un outil plus épais près de l'ouverture du tiroir de carte, nous pourrions endommager accidentellement le bord de l'écran ou le châssis intermédiaire, car il’est très fin dans cette zone et le plastique peut casser facilement.

À la deuxième tentative, nous parvenons à libérer quelques clips et commençons à faire le tour du bord.

Comme d'habitude, la coque est fermement fixée sur les bords.

Nous devons également nous rappeler que le capteur d'empreintes digitales est monté sur le châssis intermédiaire, et que sa nappe va jusqu'à la carte mère, nous devons donc soulever la coque avec précaution.

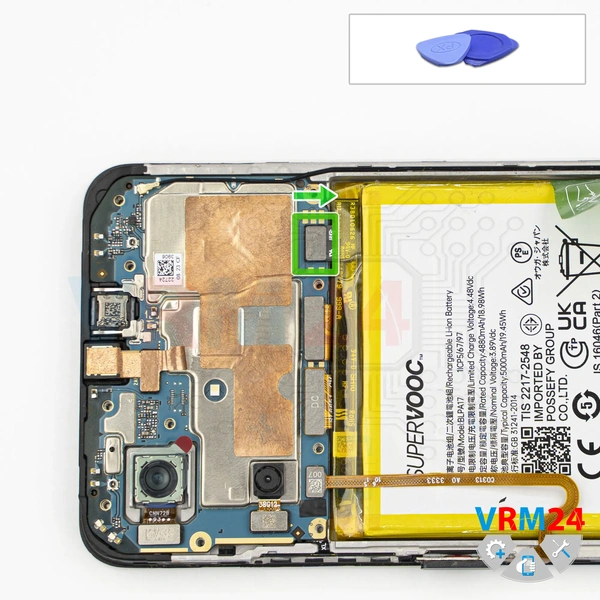

Ensuite, à l'aide d'un outil non métallique, nous débranchons le connecteur de la batterie.

ℹ️ Le modèle Realme C53 RMX3760 utilise une batterie rechargeable BLPA17 d'une capacité de 5000 mAh.

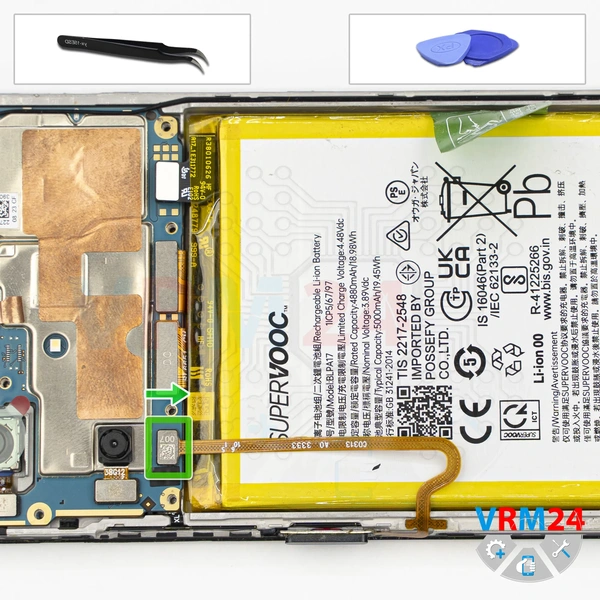

Et nous débranchons le connecteur flexible du capteur d'empreintes digitales, et mettons le capteur de côté.

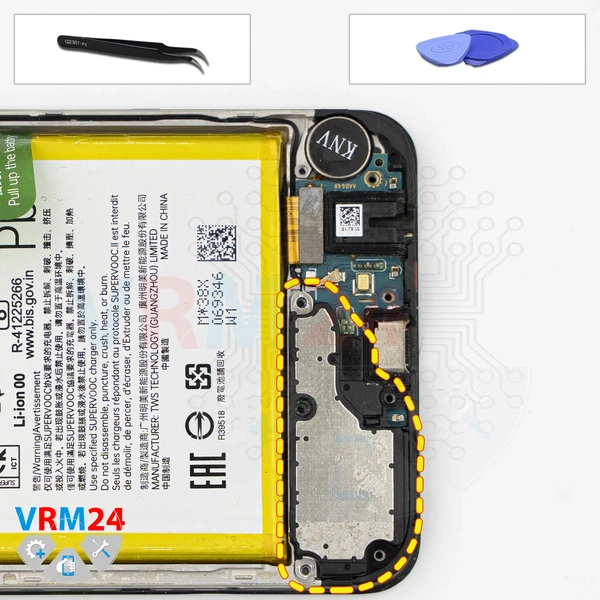

Maintenant, nous pouvons retirer le module haut-parleur. Nous le détachons délicatement.

Il s'avère que nous’ne retirons que le cache du haut-parleur - le haut-parleur lui-même reste à l'intérieur.

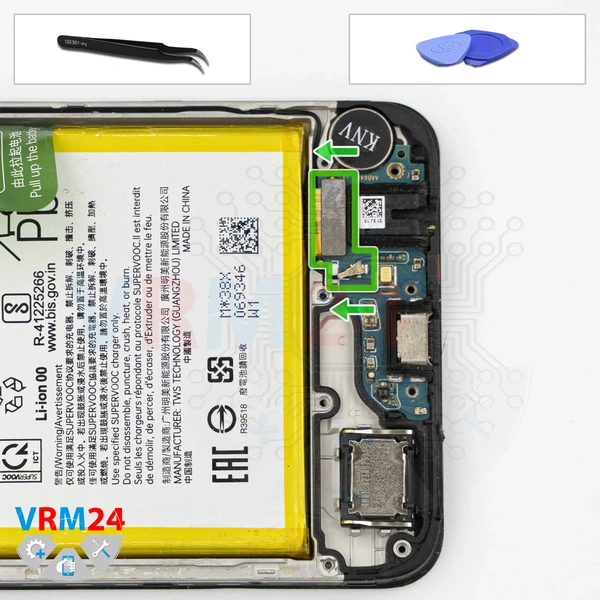

Dans la partie inférieure, nous débranchons également le câble flexible d'interconnexion et le connecteur du câble coaxial.

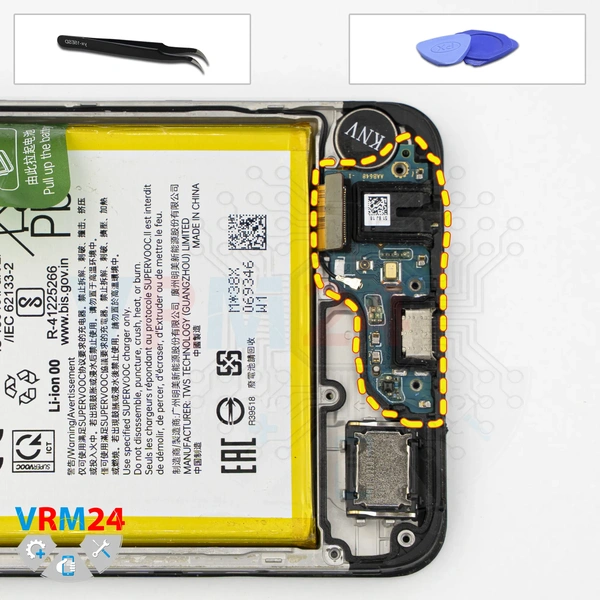

Ensuite, nous retirons la carte fille. Soulevez-la soigneusement et retirez-la.

La carte fille contient le port de charge, le microphone, la prise casque et d'autres composants au verso.

Maintenant, nous passons à la carte mère.

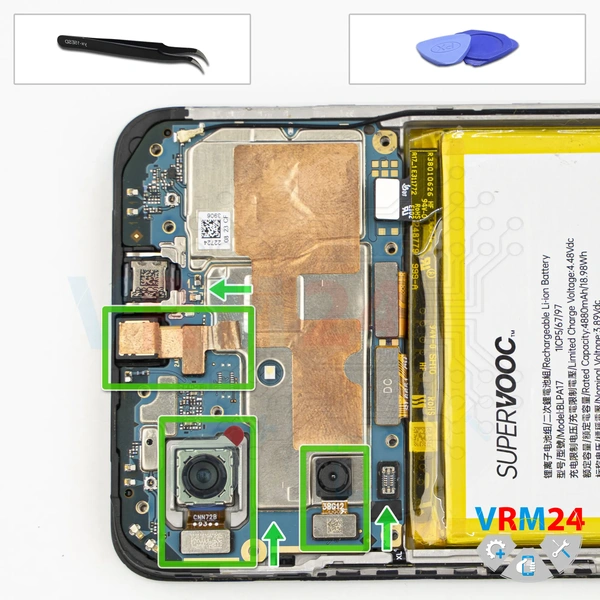

Nous devons déconnecter les caméras - débranchez-les délicatement. Les caméras peuvent être légèrement collées en place.

Nous pouvons également déconnecter la caméra frontale et décoller le film de dissipation thermique en cuivre. Nous’en aurons besoin à nouveau lors du remontage.

Il’est également préférable de couvrir la lentille de la caméra pour éviter que de la poussière ou des débris ne s'y déposent.

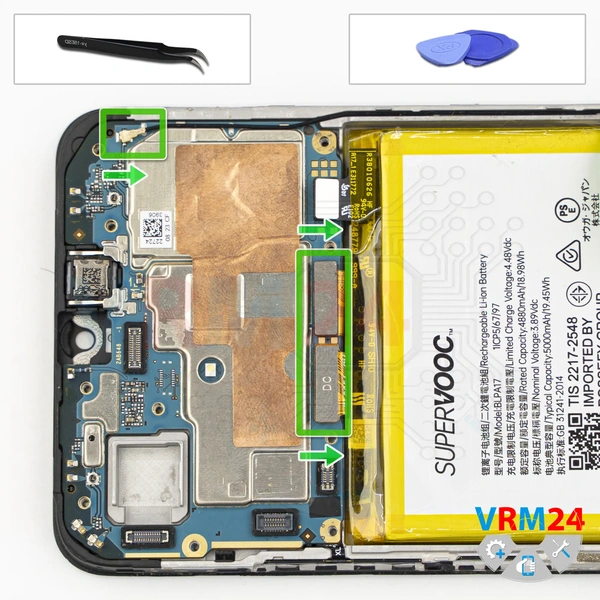

Ensuite, nous débranchons le câble flexible d'interconnexion, le connecteur du câble coaxial et le connecteur flexible de l'écran.

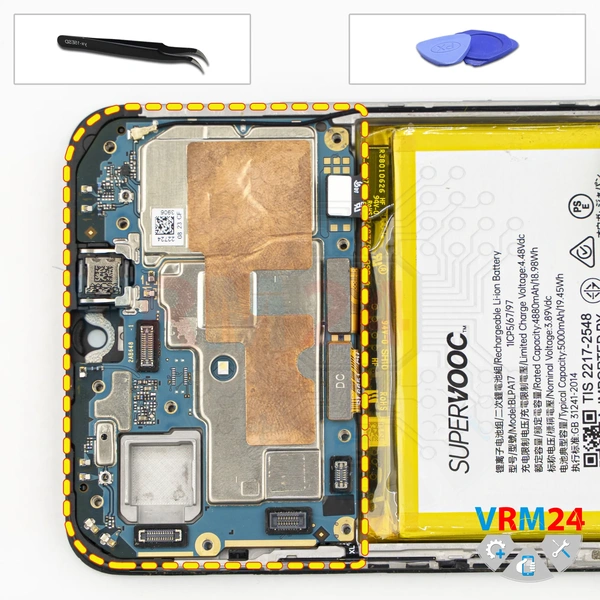

Maintenant, nous pouvons retirer la carte mère.

Soulevez-la soigneusement par le bord, assurez-vous que rien ne la retient, et retirez-la.

D'ailleurs, la carte peut également être fixée avec de la pâte thermique au verso.

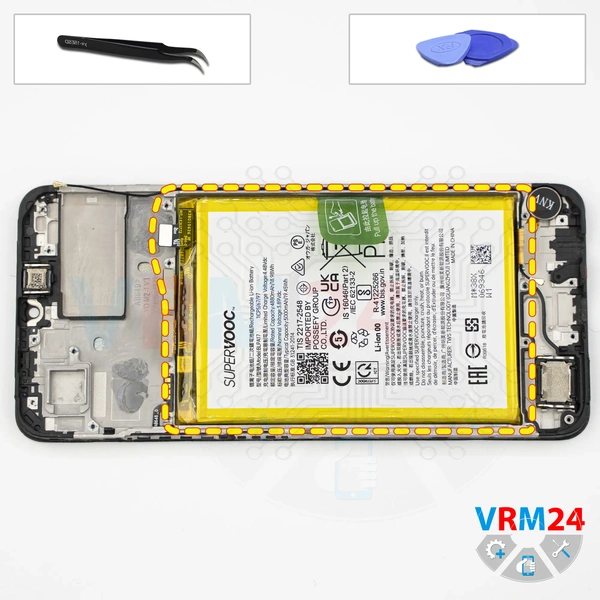

Enfin, nous passons au retrait de la batterie.

Nous devons décoller la couche protectrice transparente et tirer sur la languette verte.

Le film transparent doit être replié autant que possible pour qu'il ne gêne pas’, et la languette verte doit être tirée vers le haut.

Nous pouvons maintenant voir l'emplacement de la nappe flexible d'interconnexion et de la nappe flexible d'écran sous la batterie.

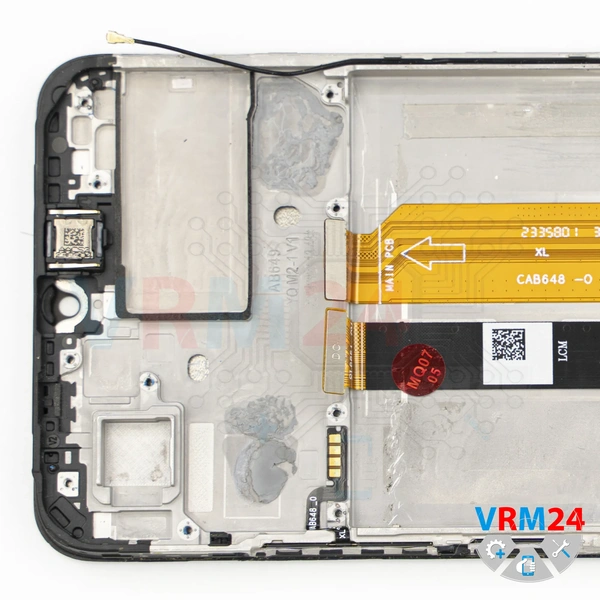

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le haut-parleur, et le moteur de vibration.
