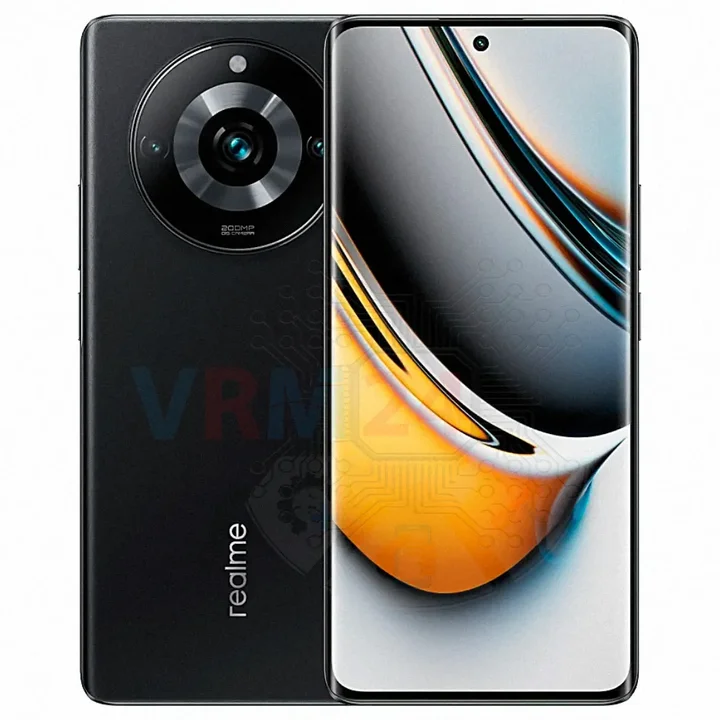

Démontage/Réparation de l'appareil mobile Realme 11 Pro Plus (Realme 11 Pro Plus RMX3740) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, comme d'habitude, nous devons retirer le tiroir de la carte SIM.

Pour cela, nous utilisons l'outil spécial. Insérez-le dans le trou et poussez doucement le tiroir.

Si le tiroir ne’sort pas facilement, nous pouvons aussi utiliser une pince à épiler.

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70 degrés Celsius ou 160 degrés Fahrenheit. Pour cela, nous utilisons un tapis chauffant, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 10 minutes, nous pouvons commencer à séparer la coque arrière.

Pour ce faire, nous utilisons un film plastique fin. Nous devons insérer soigneusement le film dans l'espace entre la coque arrière et le châssis intermédiaire. Ce n'est pas toujours facile, car la coque arrière de ce modèle est légèrement incurvée.

Faites attention : autour de la zone de la caméra, la coque est toujours collée plus fortement.

Après cela, nous devons protéger les objectifs de la caméra. Pour cela, nous utilisons un film protecteur spécial.

Notez que nous collons le film non pas directement sur les objectifs, mais sur le rebord qui les entoure.

Maintenant, nous passons au dévissage des vis dans la partie supérieure. Pour cela, nous utilisons un tournevis 1.5 mm Phillips, également connu sous le nom de Phillips #000.

Nous plaçons les vis sur une surface spéciale dans un ordre précis, juste au cas où, pour le remontage ultérieur.

Et remarquez qu'ici il y a un autocollant de protection spécifique, sous lequel une autre vis est cachée. Il’ est très important de ne pas essayer d'ouvrir le cache de force ou de le casser d'une manière ou d'une autre, mais plutôt de dévisser cette vis.

Nous passons au détachement du cache supérieur.

À l'aide d'un outil non métallique, nous faisons doucement levier sur le bord et essayons de l'ouvrir. Comme nous pouvons le voir, le cache ne’se détache pas facilement.

Nous pouvons utiliser un deuxième outil en plastique. Nous libérons le clip, et après cela, le cache se sépare un peu plus facilement.

Et ensuite, avec un outil non métallique, nous débranchons le connecteur de la batterie.

Le modèle Realme 11 Pro Plus RMX3740 possède une batterie --- d'une capacité de 2500x2 mAh (également appelée batterie rechargeable).

Ensuite, nous passons au dévissage des vis dans la partie inférieure. Nous utilisons le même tournevis 1.5 mm Phillips.

Il’ est préférable de conserver ces vis séparément des précédentes, juste au cas où.

Après avoir dévissé, nous devons retirer le cache avec le haut-parleur.

Encore une fois, nous cherchons le bon endroit pour faire levier.

Nous vérifions les positions des clips et essayons ensuite de soulever soigneusement le cache.

Comme je l'ai dit précédemment, n'’utilisez pas la force – faites simplement doucement bouger le cache et séparez-le soigneusement.

Le haut-parleur est monté sur le cache.

Maintenant, nous passons au débranchement du connecteur du lecteur d'empreintes digitales, des connecteurs flexibles inter-cartes et du connecteur flexible de l'écran.

Après cela, nous pouvons débrancher le connecteur du câble coaxial et libérer le câble lui-même, qui est fixé sur la carte fille.

Après cela, nous soulevons et retournons soigneusement la carte fille en faisant levier sur le bord.

Gardez à l'esprit que de l'autre côté, la carte fille est connectée par un deuxième câble coaxial, nous devons donc faire attention à ne pas arracher le connecteur.

Nous débranchons le connecteur et mettons la carte fille de côté.

Sur la carte fille, nous avons le microphone et le connecteur de carte SIM.

Dans le cadre d'affichage, il reste les nappes avec le port de chargement, le lecteur d'empreintes digitales et le moteur de vibration.

Nous débranchons les connecteurs de l'écran, du port de chargement et de la carte fille.

Nous débranchons les connecteurs du câble coaxial et libérons les câbles eux-mêmes des clips qui les fixent à la carte mère.

Et nous pouvons débrancher les caméras. Soulevez soigneusement les connecteurs, soulevez et retirez les caméras.

Comme nous pouvons le voir, les caméras sont collées au cadre d'affichage, nous devons donc les soulever doucement par la base.

Faites attention – si vous faites levier sur les caméras au milieu, elles peuvent facilement se casser en deux.

Ensuite, nous pouvons débrancher la caméra frontale. La caméra frontale est traditionnellement collée au blindage de la carte mère avec une feuille thermoconductrice.

Nous la décollons soigneusement. Nous’aurons besoin de cette feuille lors du remontage.

Couvrez l'objectif de la caméra pour éviter la poussière et mettez-la de côté.

Ensuite, nous devons dévisser une vis qui fixe la carte mère.

Il’ est très important de ne pas oublier cette vis – elle’ est différente des autres, donc il’ est préférable de la garder à part.

Maintenant, nous soulevons soigneusement le bord de la carte mère, la retirons et la sortons.

Retirez soigneusement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retient la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors du retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

Enfin, nous passons au retrait de la batterie.

Nous avons deux languettes de traction noires et des bandes de protection noires sur les côtés, qu

’Nous décollons donc les bandes noires pour qu’elles ne gênent pas, car elles sont collées à la batterie des deux côtés.

Ensuite, nous’devrons tirer sur les languettes au milieu. Nous tirons donc doucement sur les languettes, déconnectons la batterie des deux côtés et la mettons de côté.

Sous la batterie, il y a un film protecteur transparent qui protège les nappes inter-cartes.

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, le port de charge, le moteur de vibration, les câbles.
