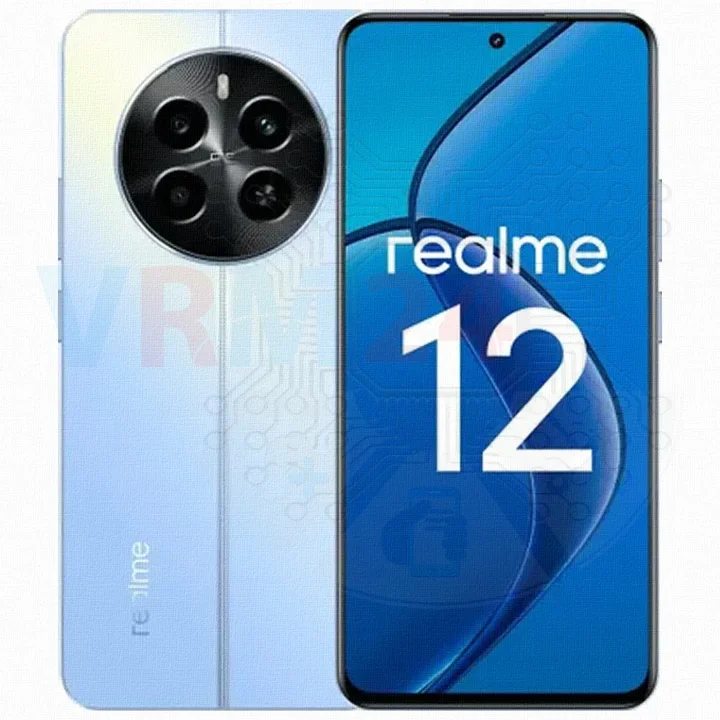

Démontage/Réparation de l'appareil mobile Realme 12 (Realme 12 RMX3871) avec la description de chaque étape et l'ensemble d'outils requis.

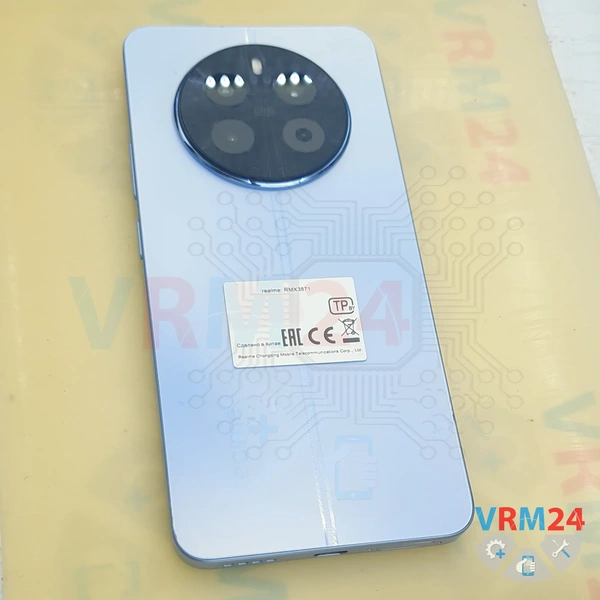

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

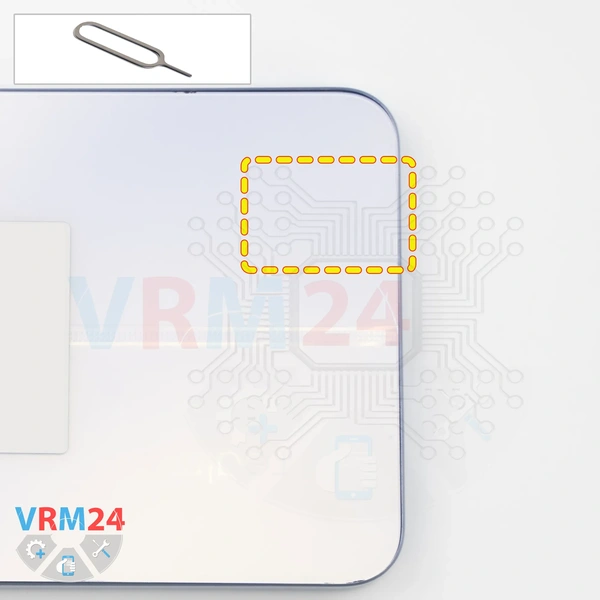

Tout d'abord, comme d'habitude, nous devons retirer le tiroir de carte SIM.

Pour ce faire, nous utilisons un outil d'éjection de SIM, l'insérons dans le trou et poussons le tiroir de carte vers l'extérieur.

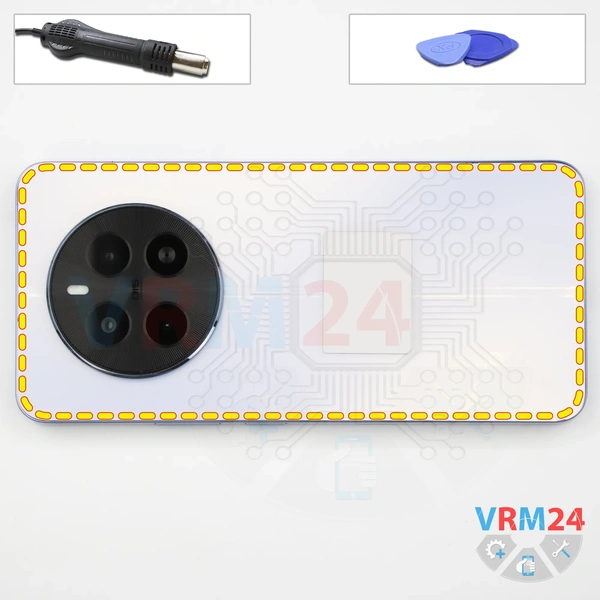

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70°C (160°F).

Nous utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 10 minutes, nous pouvons procéder au retrait de la coque arrière. Pour cela, nous utilisons un film plastique fin qui est flexible mais suffisamment durable pour le travail. Nous l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire et le faisons glisser avec précaution le long du bord, en coupant la couche adhésive.

Il n'est pas nécessaire de se précipiter, d'utiliser une force excessive ou d'insérer le film trop profondément sous la coque arrière, car nous ne savons pas encore quels composants se trouvent en dessous.

Notez également que la coque arrière est collée supplémentairement autour de la zone de la caméra. La section circulaire y est fixée assez fermement. Nous pouvons utiliser un outil en plastique, l'insérer sous la coque et appliquer une légère pression sur la coque arrière elle-même - mais pas sur le cache protégeant la carte mère - pour éviter d'endommager quoi que ce soit.

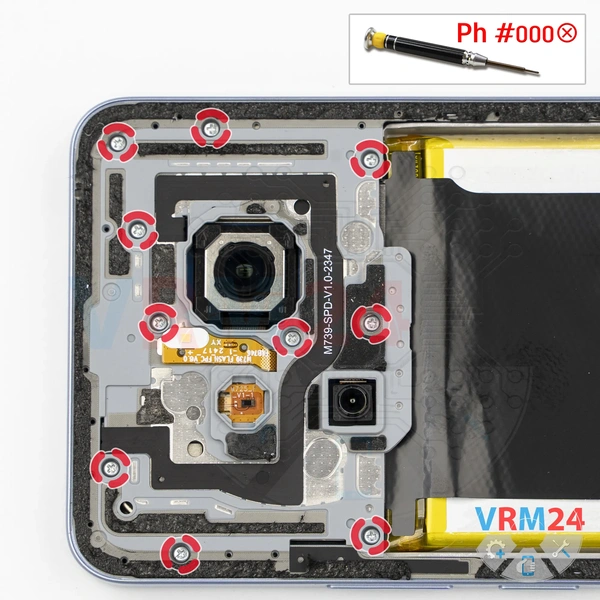

Maintenant, nous pouvons passer au retrait des vis dans la partie supérieure.

Pour cela, nous utilisons un tournevis Phillips 1.5 mm ou un tournevis Phillips #000.

Il est préférable de disposer les vis sur une surface désignée dans un ordre spécifique car, même si les vis semblent identiques, elles ne s'adaptent pas toujours correctement lorsqu'elles sont réinstallées dans différentes positions.

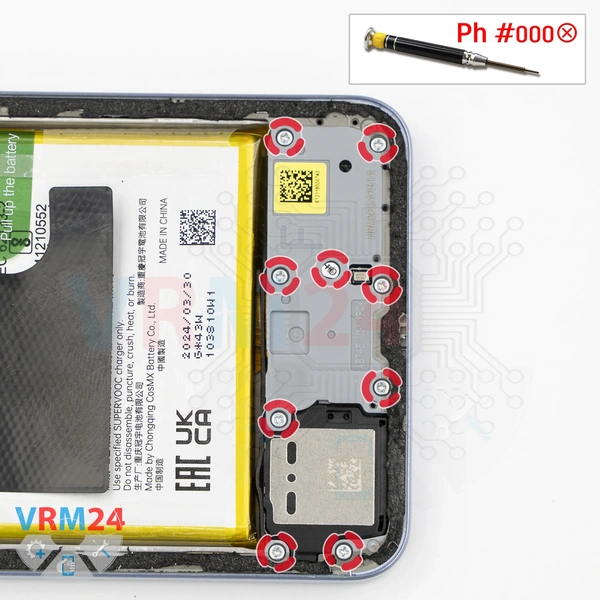

Nous retirons également les vis de la partie inférieure.

Ces vis semblent également identiques, mais il est encore préférable de les garder séparées des vis supérieures.

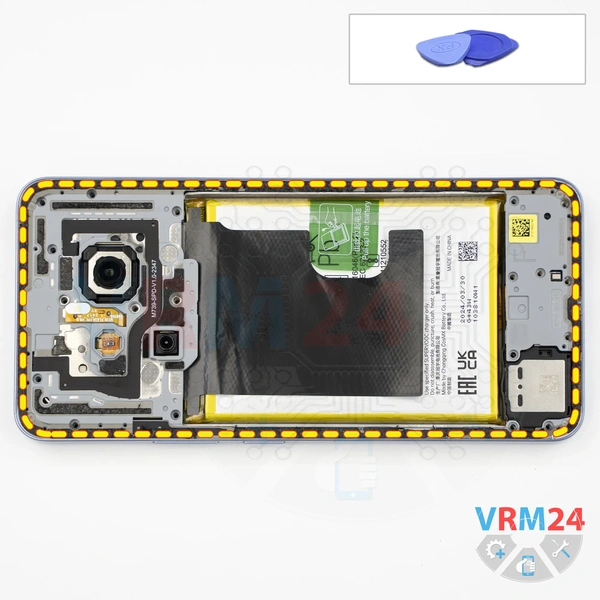

Après avoir retiré toutes les vis, nous pouvons procéder au détachement du châssis intermédiaire.

Et bien sûr, assurez-vous qu'aucune vis n'a été oubliée.

D'abord, nous utilisons un film plastique fin et l'insérons dans l'espace entre le châssis intermédiaire et le cadre de l'écran près de l'ouverture du tiroir de carte SIM.

Nous libérons plusieurs clips puis passons à un outil en plastique plus épais.

Gardez à l'esprit que la coque arrière est maintenue assez fermement aux coins.

Soyez également très prudent autour du bord de l'écran pour éviter tout dommage accidentel.

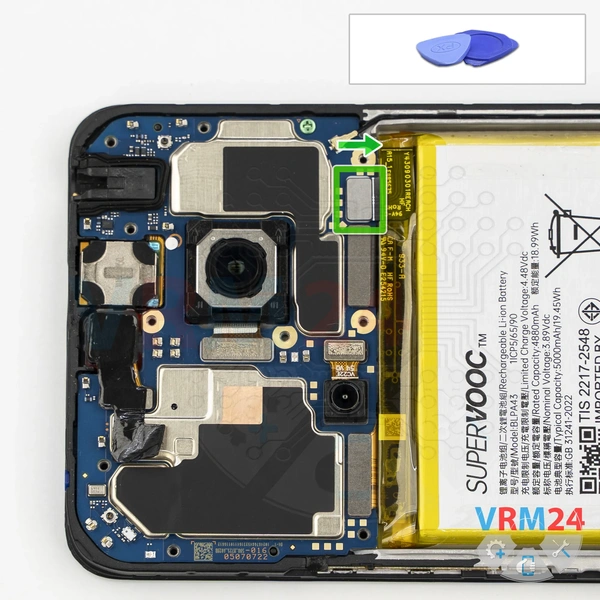

Ensuite, à l'aide d'un outil non métallique, déconnectez le connecteur de la batterie et passez à la section inférieure.

ℹ️ Le Realme 12 RMX3871 utilise une batterie rechargeable BLPA43 d'une capacité de 5000 mAh.

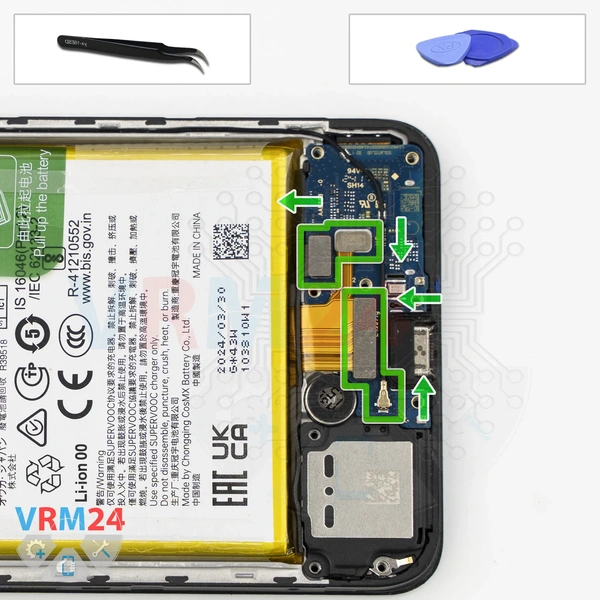

Dans la section inférieure, nous devons déconnecter le connecteur du câble coaxial et libérer le câble de ses clips de retenue.

Ensuite, déconnectez le connecteur de la nappe d'interconnexion, déconnectez le connecteur du capteur d'empreintes digitales et déconnectez le deuxième connecteur de la nappe d'interconnexion.

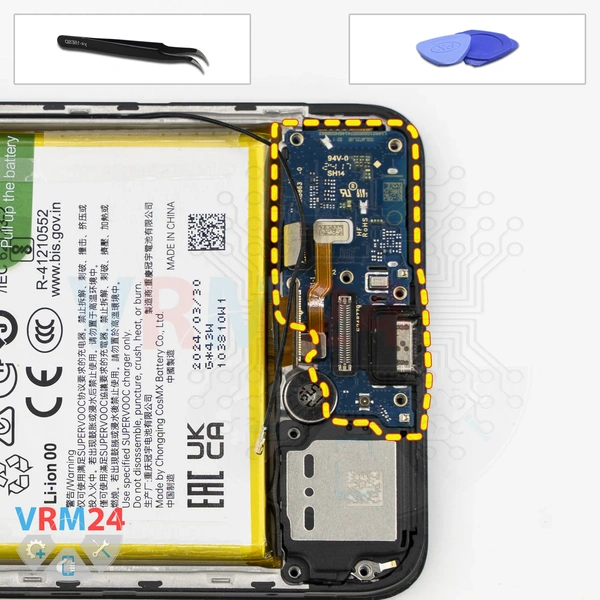

Après cela, nous pouvons retirer la carte fille.

La carte fille contient le microphone, le port de charge et le connecteur de carte au verso.

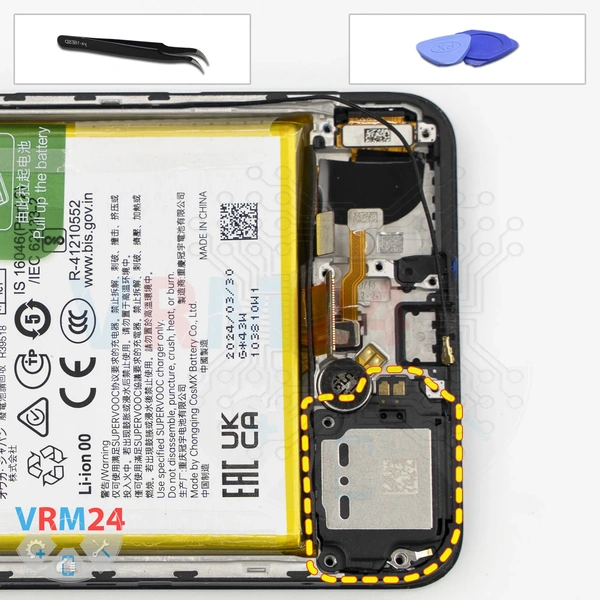

Maintenant, nous pouvons retirer l'ensemble haut-parleur.

Trouvez le bon endroit où nous pouvons le soulever avec précaution, le soulever et le séparer de l'adhésif.

Le haut-parleur est collé au cadre de l'écran.

Soulevez-le avec précaution, déconnectez-le et mettez-le de côté.

Maintenant, nous passons à la carte mère.

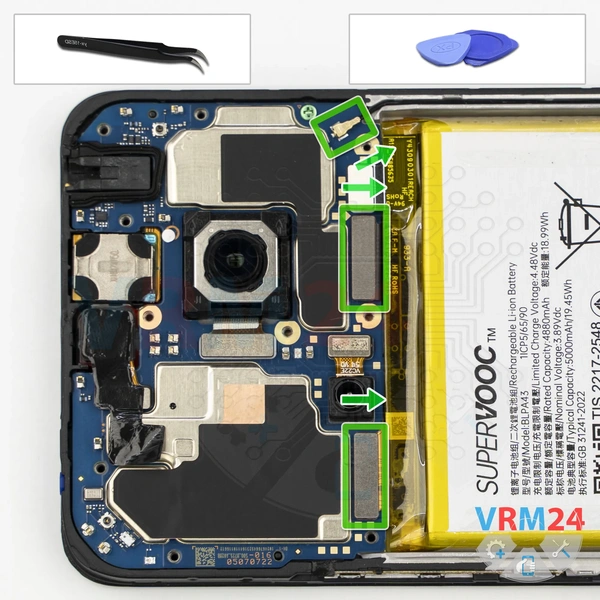

Déconnectez le connecteur du câble coaxial, déconnectez le connecteur de la nappe d'interconnexion et déconnectez le connecteur de la nappe d'affichage.

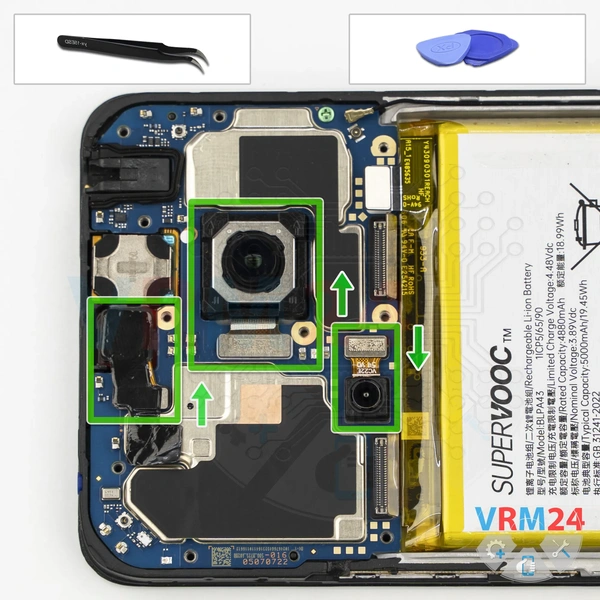

Ensuite, nous pouvons déconnecter les caméras. Déconnectez-les avec précaution.

Il est recommandé de couvrir les lentilles de la caméra avec un film protecteur pour éviter que la poussière ou les débris ne s'y déposent.

Malheureusement, dans notre cas, nous avons épuisé le film protecteur.

Déconnectez la caméra frontale et décollez la couche de dissipation thermique. Nous en aurons besoin à nouveau lors du remontage.

Ensuite, mettez la caméra frontale de côté.

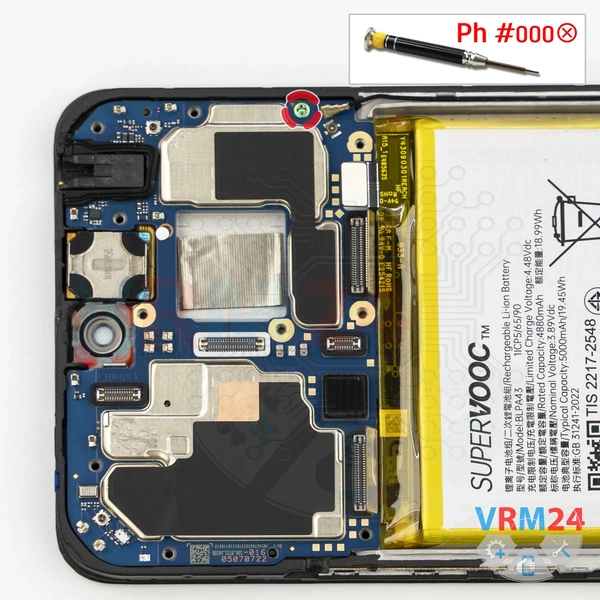

Maintenant, nous devons retirer la vis unique qui fixe la carte mère.

Comme vous pouvez le voir, elle diffère des autres par sa taille et sa couleur.

Retirez-la avec précaution et gardez-la séparée des vis précédemment retirées.

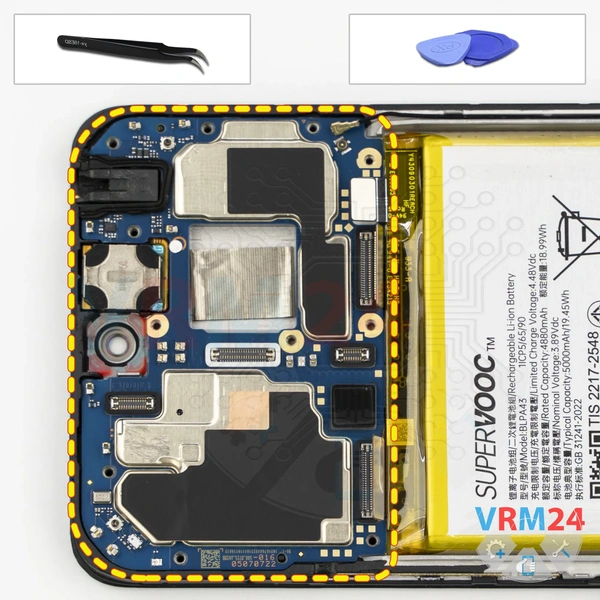

À ce stade, rien ne nous empêche de retirer la carte mère.

Trouvez le bon point où nous pouvons la soulever avec précaution, la soulever et la retirer.

Gardez à l'esprit que le dessous de la carte mère peut encore être maintenu en place par la pâte thermique.

Soulevez la carte avec précaution sans forcer. Assurez-vous qu'aucun câble ou composant n'est encore attaché. Ensuite, retirez la carte mère et mettez-la de côté.

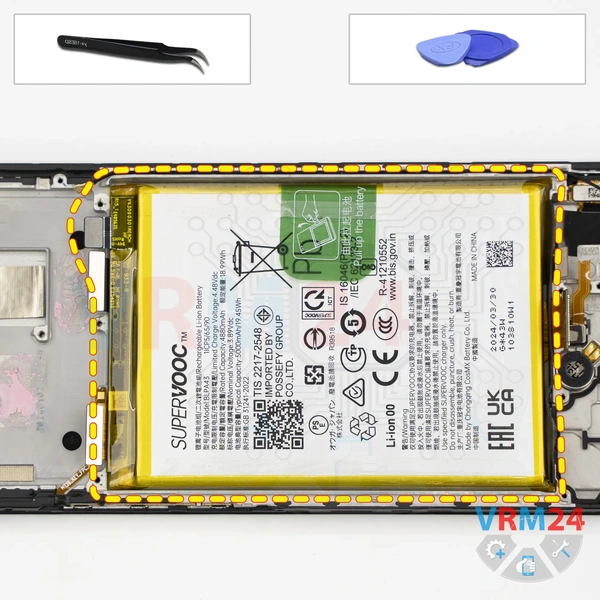

Enfin, nous pouvons retirer la batterie.

Comme c'est typique pour les appareils Realme, il y a une couche protectrice transparente qui doit être repliée, et une languette de traction verte située au centre.

Tirez vers le haut sur la languette pour libérer la batterie.

Sous la batterie, il y a une couche protectrice adhésive transparente qui protège les nappes d'interconnexion.
