Démontage/Réparation de l'appareil mobile Realme 13+ (Realme 13+ RMX5000, Realme 13 Plus) avec la description de chaque étape et l'ensemble d'outils requis.

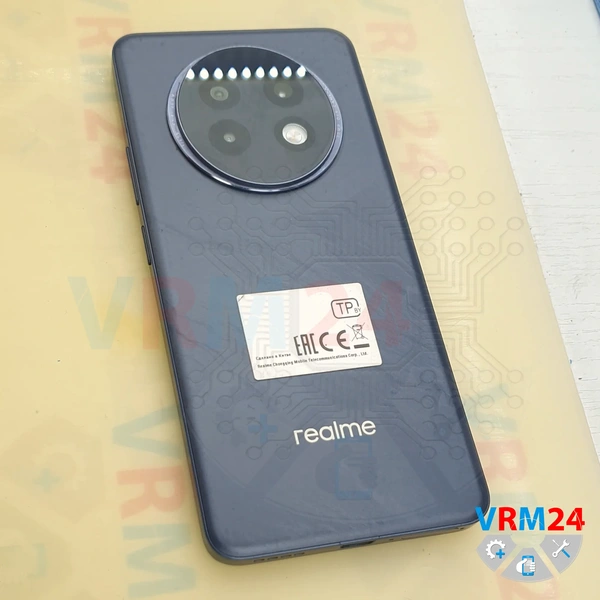

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

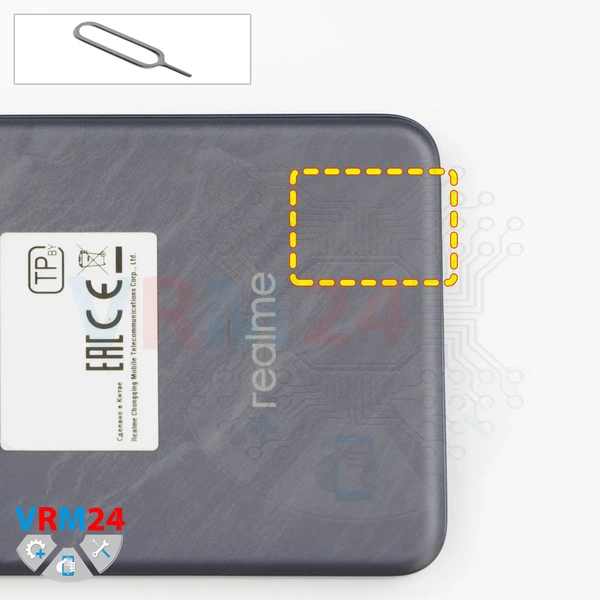

Comme d'habitude, nous devons d'abord retirer le tiroir de la carte SIM.

Pour cela, nous utilisons un outil d'éjection de SIM, poussons le tiroir vers l'extérieur et le mettons de côté.

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70°C ou 160°F.

Nous’utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un pistolet thermique ou un sèche-cheveux.

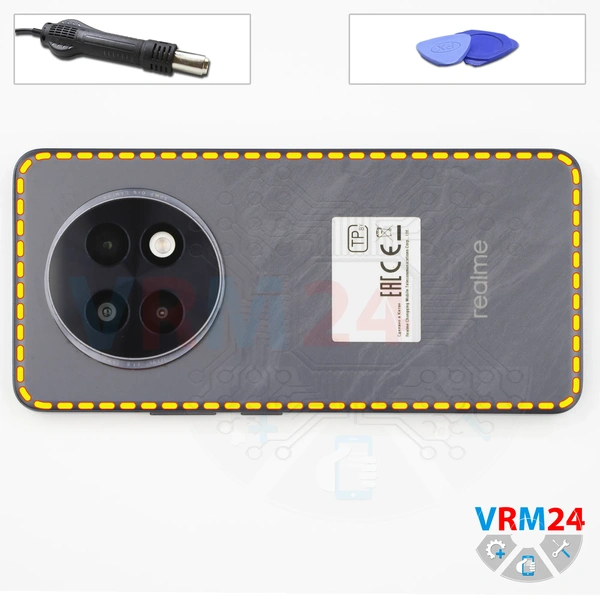

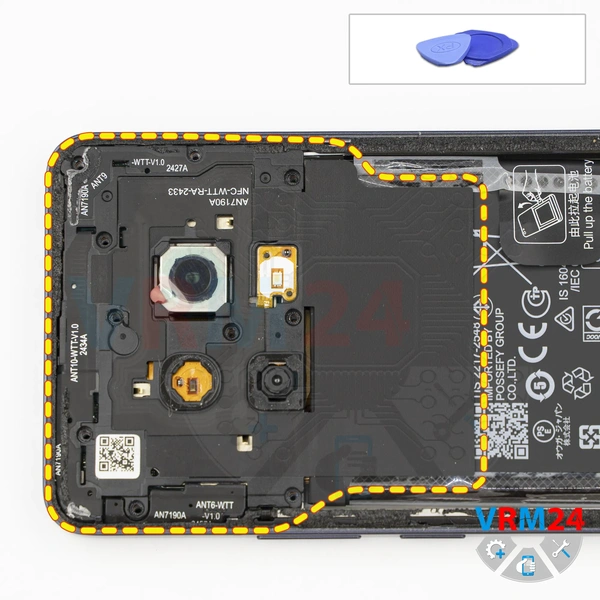

Après environ 10 minutes, nous pouvons passer au retrait de la coque arrière.

Pour cela, nous utilisons un film plastique fin, l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire ou le cadre de l'écran, et le faisons glisser soigneusement le long du bord pour couper l'adhésif.

Comme toujours, soyez prudent autour des boutons latéraux, car des câbles flexibles peuvent s'y trouver.

Faites également attention autour de la zone de l'appareil photo pour ne pas’ toucher ou endommager accidentellement les lentilles.

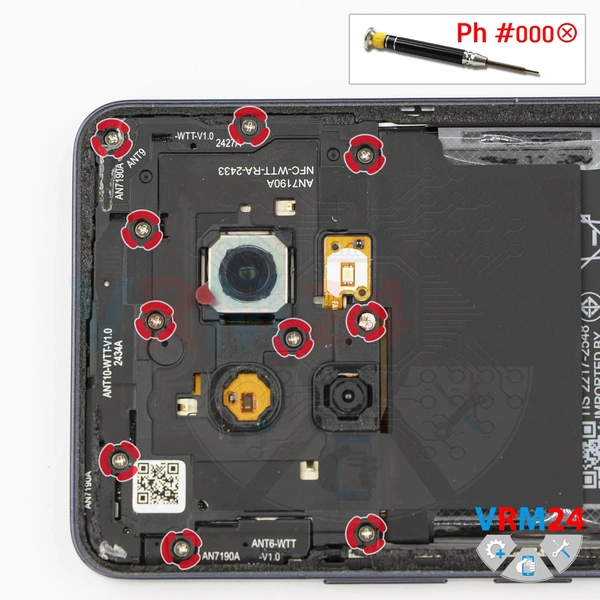

Ensuite, nous passons au retrait des vis de la partie supérieure. Pour cela, nous utilisons un tournevis Phillips #000 (1.5 mm).

Nous dévissons les vis et les plaçons sur une surface dédiée.

Gardez à l'esprit que les vis sont difficiles à retirer et peuvent ne pas se visser correctement si elles sont remises dans les mauvais trous.

Il’est donc préférable de les organiser dans un ordre précis pour faciliter le remontage.

Nous procédons au retrait du cache supérieur. Pour cela, nous utilisons un outil non métallique pour éviter tout court-circuit sur la carte mère.

Soulevez-le avec précaution en le faisant doucement basculer, et vérifiez où il’est encore maintenu en place.

Puis nous retirons le cache et le mettons de côté. Le module flash est monté sur ce cache.

Notez aussi qu’il y a un petit cache supplémentaire avec des plots de contact, très probablement pour l'antenne.

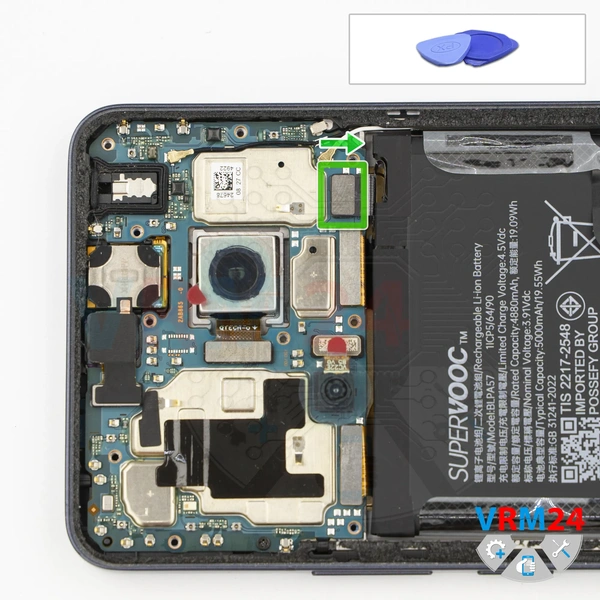

Ensuite, à l'aide d'un outil non métallique, nous déconnectons le connecteur de la batterie.

ℹ️ Le modèle Realme 13+ RMX5000 utilise une batterie rechargeable BLPA57 d'une capacité de 5000 mAh.

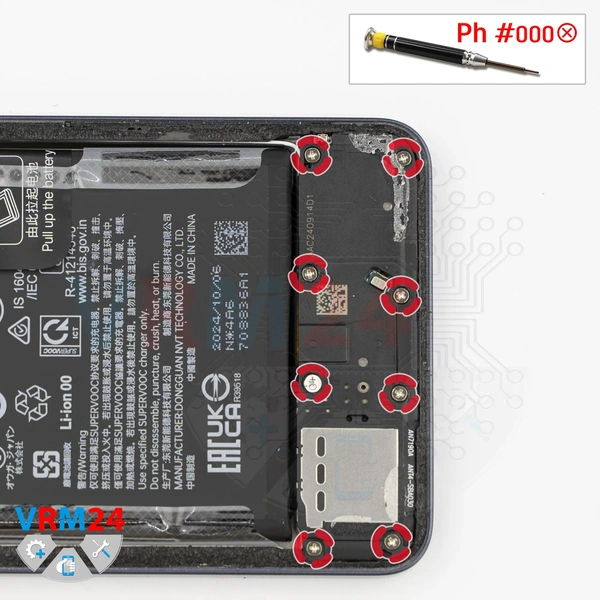

Ici, nous devons aussi retirer les vis. Ces vis sont également difficiles à extraire.

Il’est préférable de les garder séparées des précédentes et organisées dans l'ordre, afin qu'elles retrouvent leurs positions d'origine.

Bien sûr, nous utilisons une pince à épiler pour les retirer.

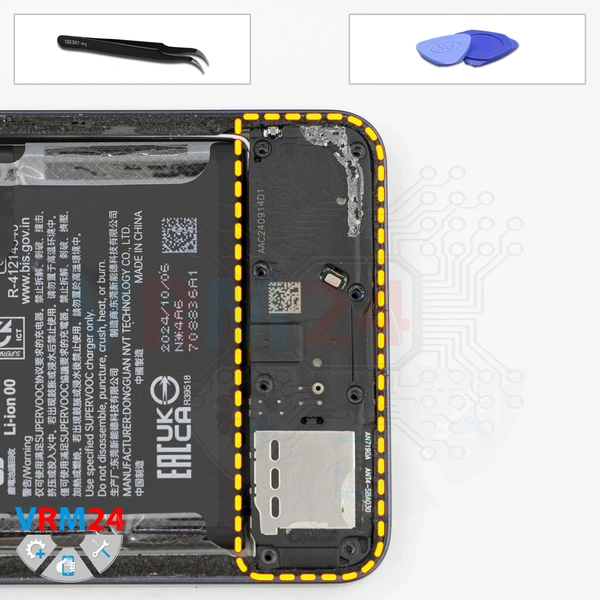

Après cela, nous procédons au retrait du cache inférieur.

Ce cache inclut généralement le haut-parleur.

Il’n'est pas aussi facile à retirer que sur les modèles Samsung plus récents, mais nous devons tout de même trouver un point où le soulever avec précaution en le faisant doucement basculer pour le détacher.

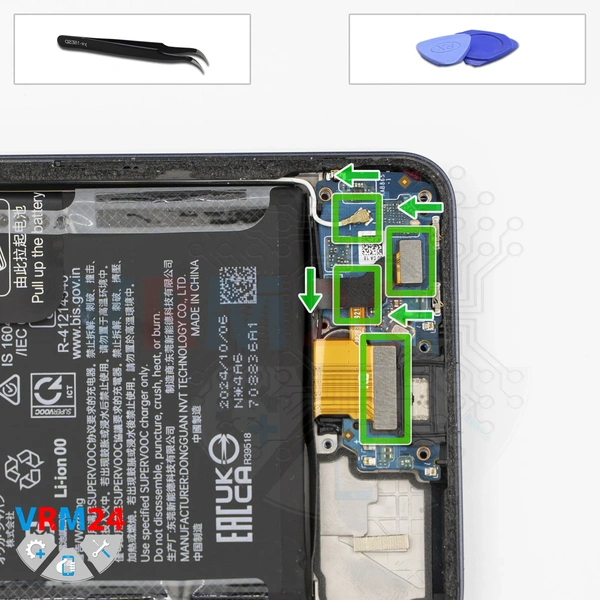

Après cela, nous déconnectons les connecteurs.

Nous déconnectons la nappe d'interconnexion, le connecteur du câble coaxial, la deuxième nappe d'interconnexion et le connecteur du capteur d'empreintes digitales.

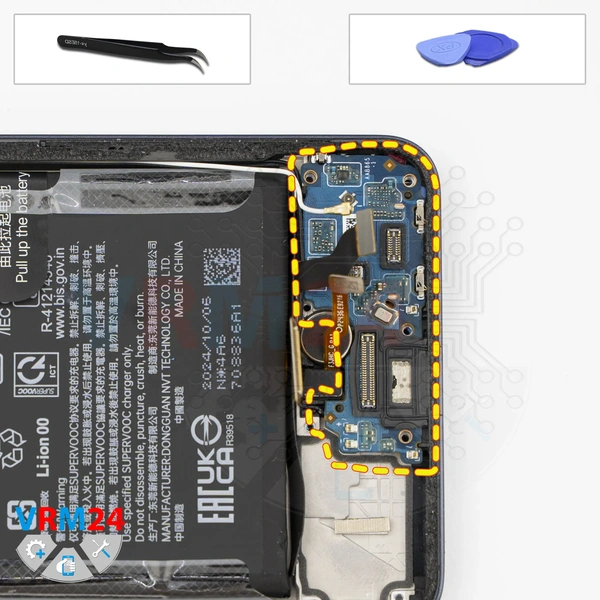

Maintenant, nous pouvons retirer la carte fille.

Nous trouvons le bon endroit pour la soulever et la libérer des clips. Soulevez-la délicatement et retournez-la.

Comme nous pouvons le voir, la carte fille est légèrement encastrée.

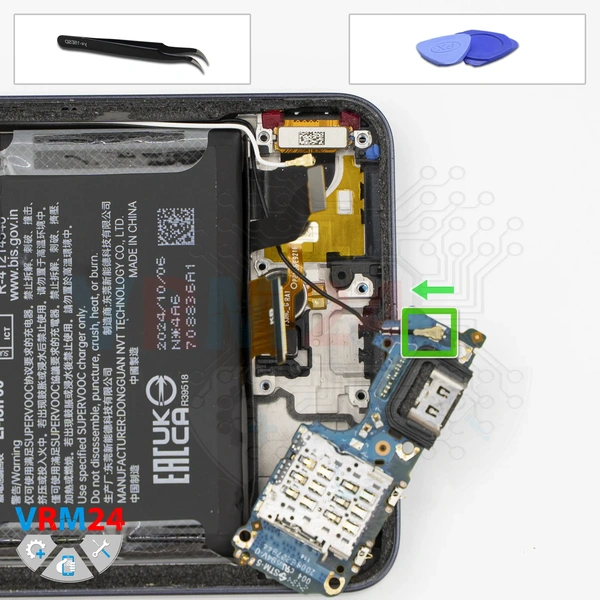

Au dos, un second câble coaxial est connecté’ nous débranchons le connecteur et libérons le câble lui-même.

Sur la carte fille, nous avons : le port de charge, le microphone et le connecteur de carte au verso.

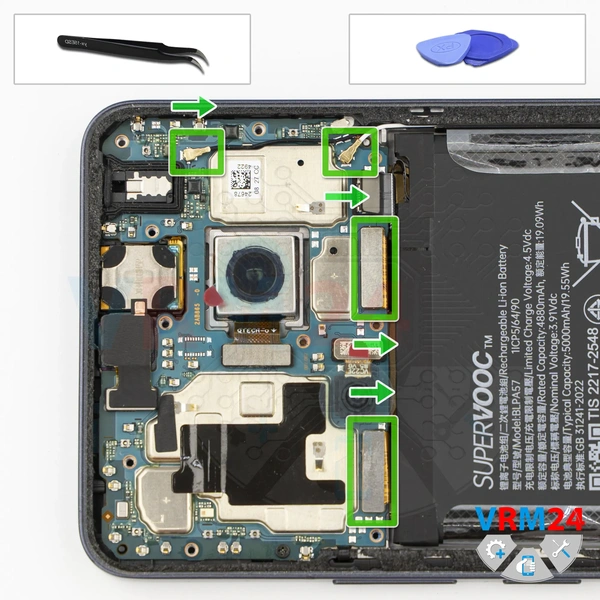

Ensuite, nous pouvons débrancher les connecteurs : deux connecteurs de câble coaxial, et libérer les câbles des clips de retenue sur la carte mère.

Nous débranchons la nappe d'interconnexion et la nappe d'affichage.

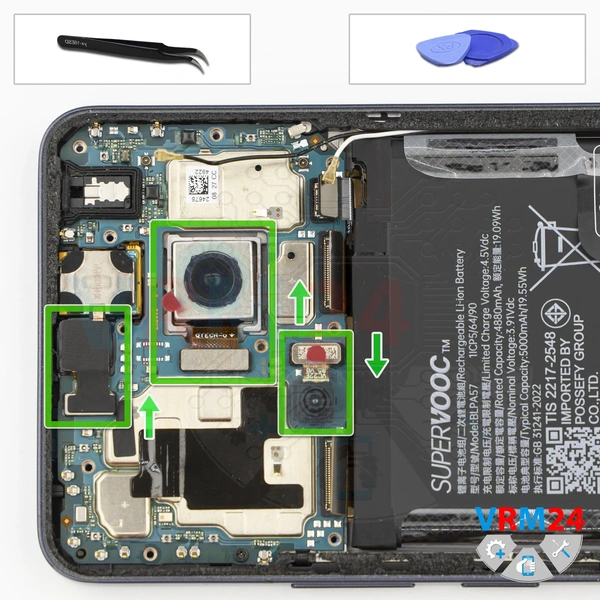

Ensuite, nous débranchons les caméras sur la carte mère.

Nous débranchons les caméras arrière et les décollons délicatement si elles’sont collées en place.

Les caméras sont souvent collées par leur base soit au cadre d'affichage, soit aux blindages de la carte mère.

Préservez soigneusement l'adhésif ou la couche protectrice - cela sera utile lors du remontage. Nous devons également débrancher la caméra avant.

Nous la retirons et décollons le film de dissipation thermique. Il’est préférable de le conserver également.

Il’est également recommandé de couvrir l'objectif de la caméra pour que la poussière ou les débris ne s’y déposent pas.

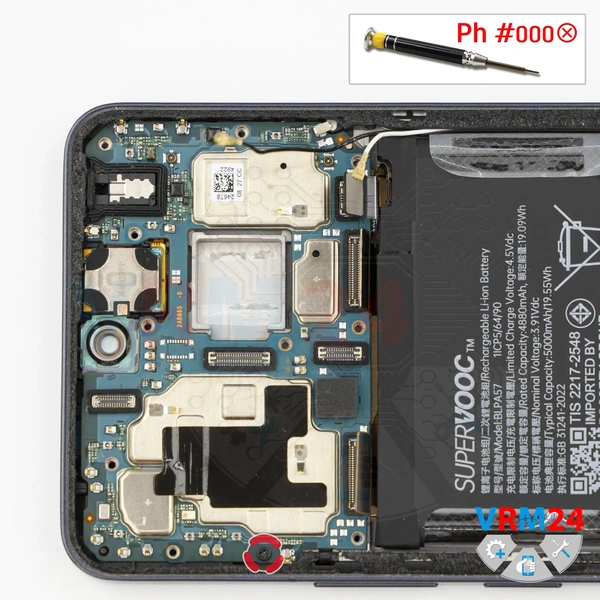

Et maintenant, nous devons retirer une vis qui fixe la carte mère.

Cette vis est clairement différente des autres, il’est donc très important de ne pas la confondre lors du remontage. Mettez-la de côté.

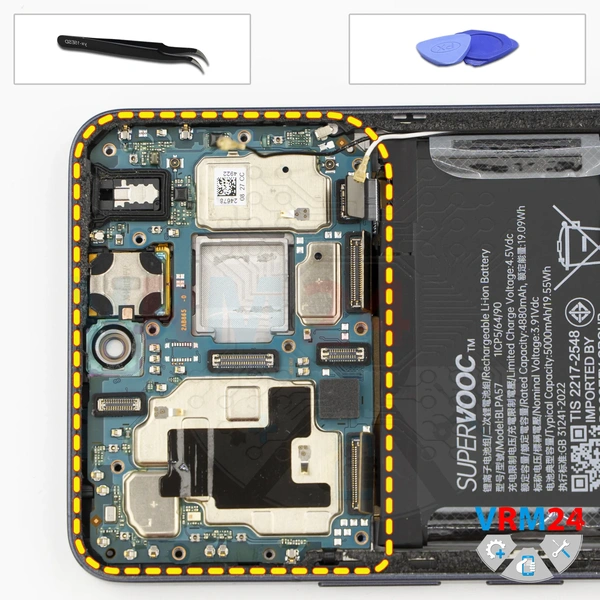

Maintenant, rien ne nous empêche de retirer la carte mère.

Soulevez-la délicatement, en trouvant à nouveau le bon point où elle peut être facilement soulevée et retirée.

Au dos, la carte mère peut être maintenue en place par de la pâte thermique.

Sur la carte mère, nous avons le port casque, tandis que le haut-parleur d'écoute reste dans le cadre d'affichage.

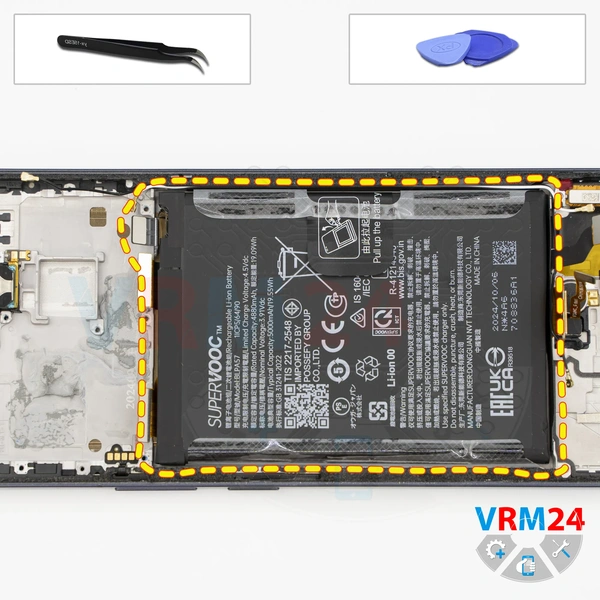

Enfin, nous passons au retrait de la batterie.

Il’y a une large couche protectrice transparente à replier, et une languette noire au centre que nous devons tirer doucement vers le haut.

Donc, nous replions la couche transparente et tirons la languette noire, en retirant la batterie.

Sous la batterie, il y a une couche protectrice adhésive qui couvre les nappes d'interconnexion.

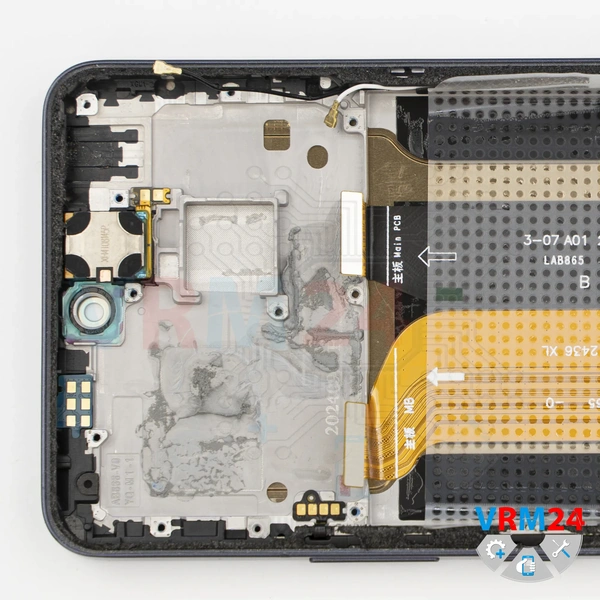

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le capteur d'empreintes digitales et le moteur de vibration.
