Démontage/Réparation de l'appareil mobile Realme 9 Pro (Realme 9 Pro RMX3471) avec la description de chaque étape et l'ensemble d'outils requis.

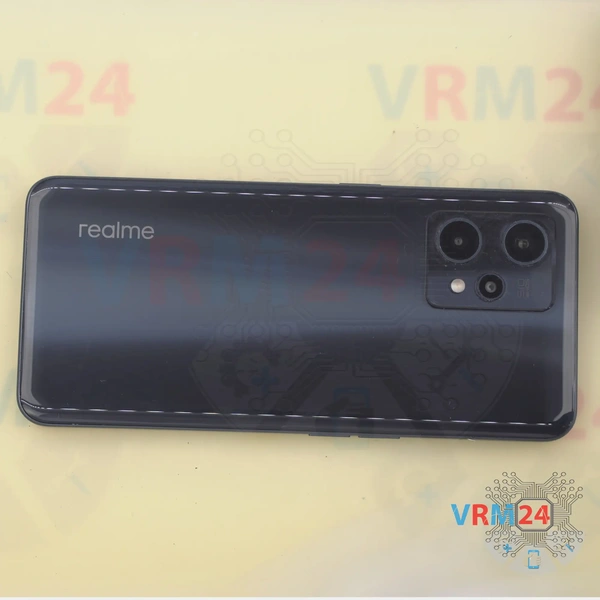

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

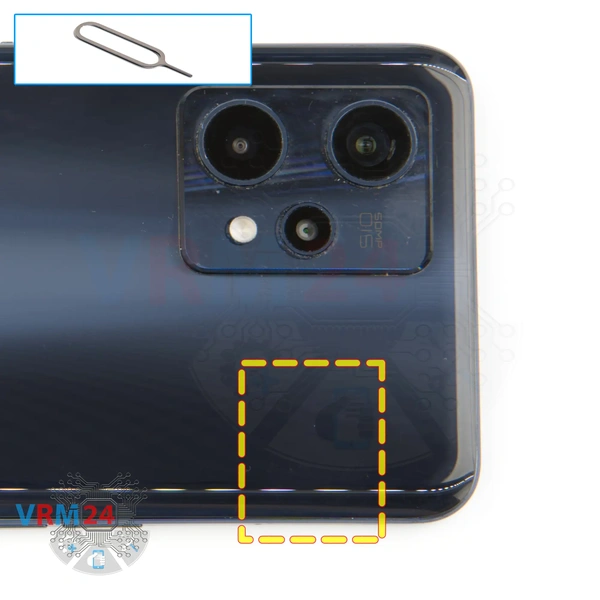

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir des cartes SIM.

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

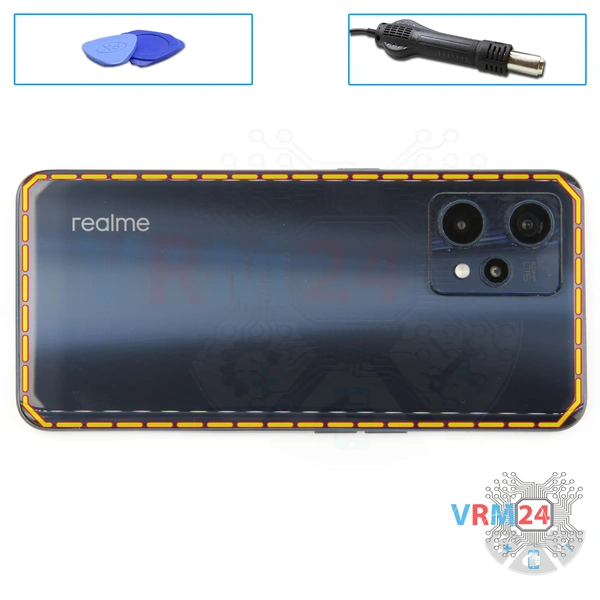

Nous devons chauffer la surface de la coque arrière à une température d'environ 70 ° C ou 160 ° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 5-7 minutes, nous pouvons procéder au démontage. Pour retirer la coque arrière, nous utiliserons un film plastique, c'est le film protecteur du nouvel écran. Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière et le faisons glisser dans le sens de la longueur.

⚠️ Nous devons toujours être prudents autour des boutons latéraux, car dans cette zone il peut y avoir des câbles et ils peuvent être endommagés.

⚠️ Nous devons également être prudents autour des caméras pour ne pas endommager les lentilles.

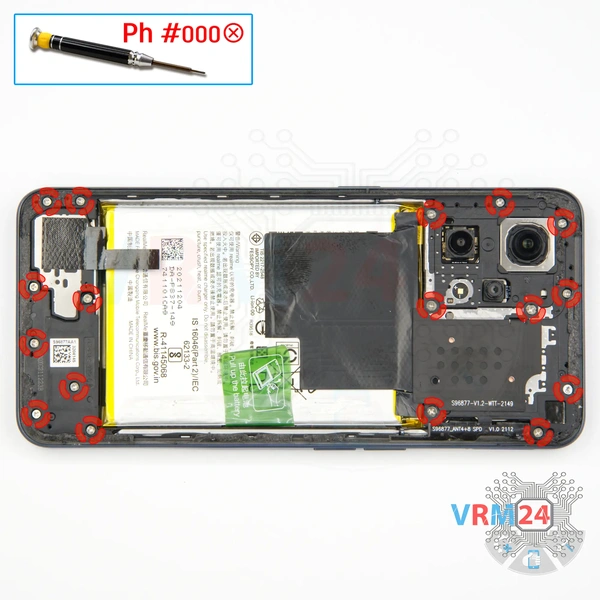

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les dix-sept vis.

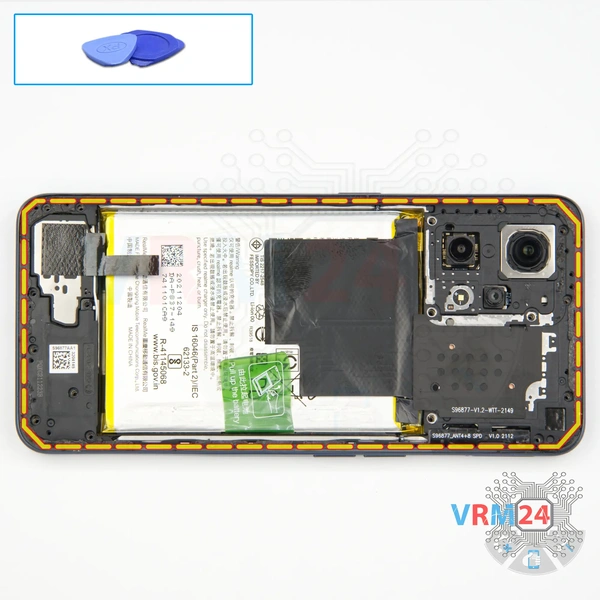

Ensuite, à l'aide d'un outil en plastique fin ou d'un film plastique, nous détachons la coque intermédiaire. Nous insérons le film dans l'espace au niveau du trou du tiroir de cartes et le faisons glisser doucement le long de celui-ci, en détachant les clips.

Nous devons, comme toujours, être prudents dans la zone des boutons latéraux, car ils sont physiquement situés là, et nous devons être prudents sur les coins, car la coque est fermement maintenue sur les coins.

Nous avons des pads de contact et des lignes de transmission d'antenne sur la coque.

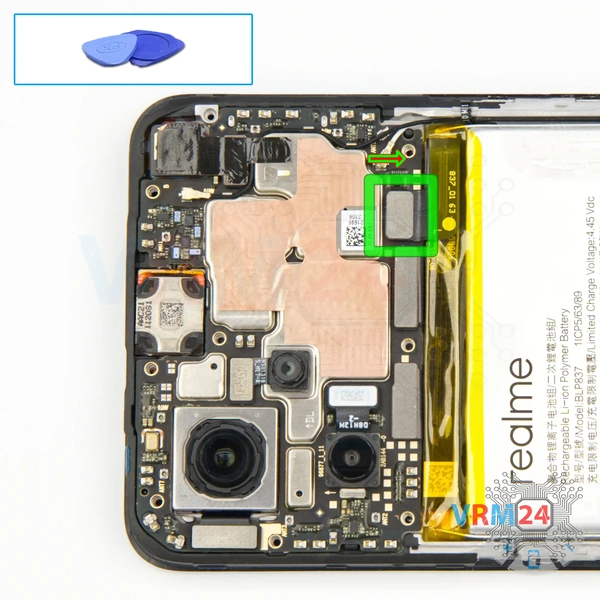

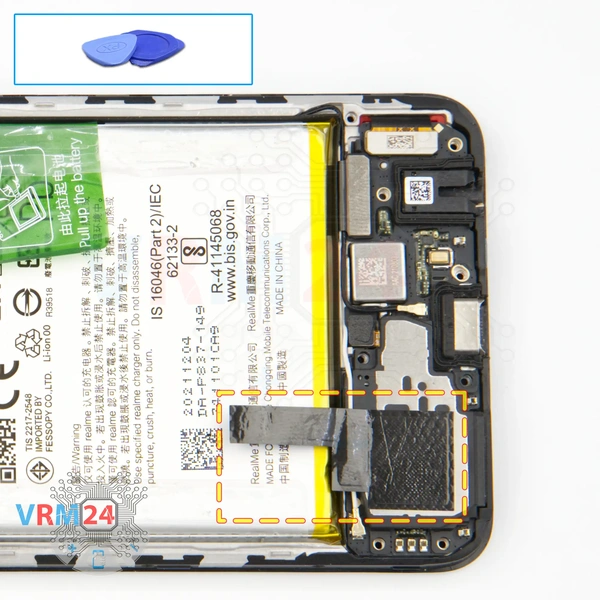

Déconnectez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Realme 9 Pro RMX3471 a une batterie BLP837 d'une capacité de 4500 mAh (également appelée batterie rechargeable).

Décollez soigneusement la pellicule protectrice et déconnectez le connecteur du câble coaxial.

Nous devons également libérer son câble du renfoncement dans le cadre de l'écran et le couvrir avec le haut-parleur et plier le câble sur le côté.

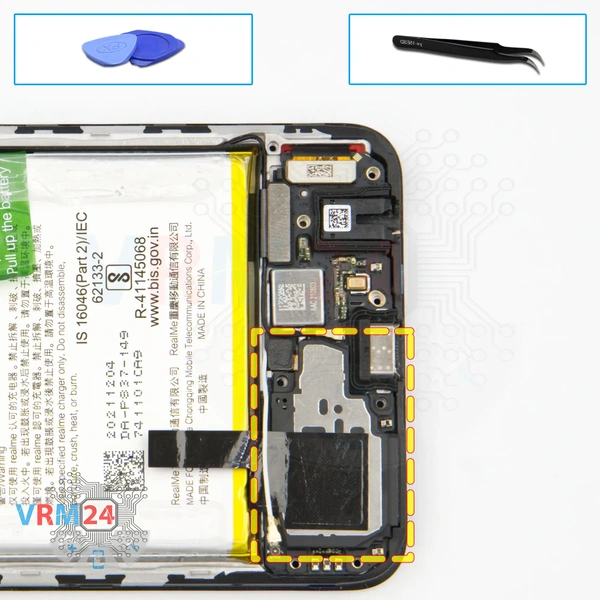

Faites levier sur le bord et retirez le cache avec un haut-parleur.

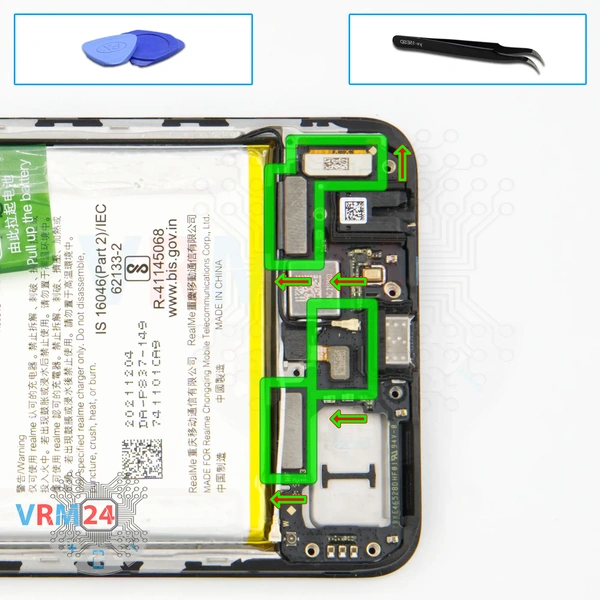

Déconnectez le connecteur du câble coaxial, le connecteur du câble du capteur d'empreintes digitales, le connecteur de l'écran et deux connecteurs des deux câbles inter-cartes.

⚠️ Ne tirez pas sur le câble et ne le priez pas avec un outil pointu, les connecteurs sont assez faibles et se cassent facilement, ou le câble tombe de l'extrémité (cosse).

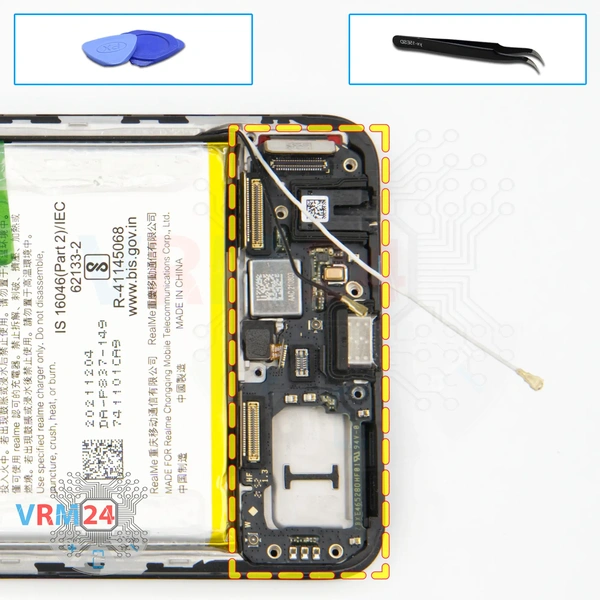

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de chargement (Micro-USB), un microphone, un port jack casque, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

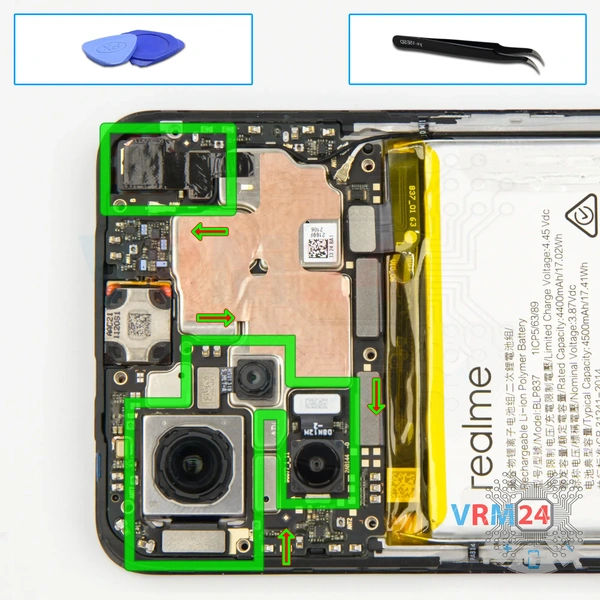

Et nous passons au détachement de la caméra frontale. La caméra est traditionnellement collée à une feuille de cuivre dissipant la chaleur.

Ensuite, nous déconnectons les caméras arrière, qui sont collées à la carte mère.

La grande caméra est fermement collée au cadre de l'écran, nous devons donc soigneusement prier la caméra pour voir comment elle est collée et choisir le bon outil pour la retirer.

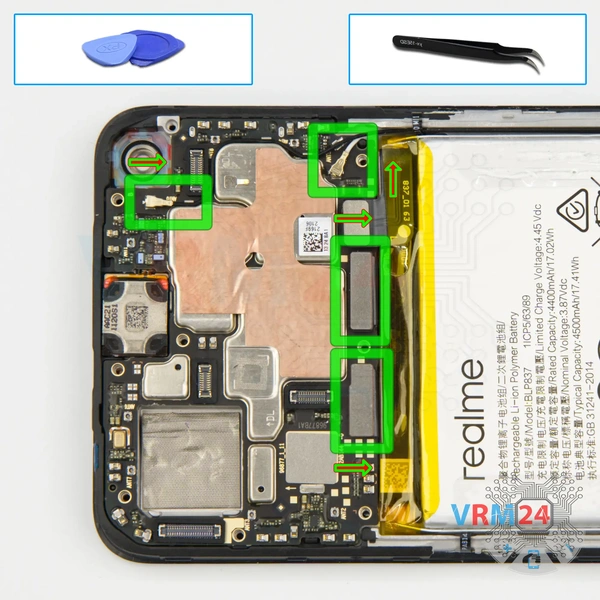

Ensuite, nous déconnectons les deux connecteurs des deux câbles inter-cartes. Et nous détachons les deux connecteurs des deux câbles coaxiaux et libérons les câbles des clips qui les fixent.

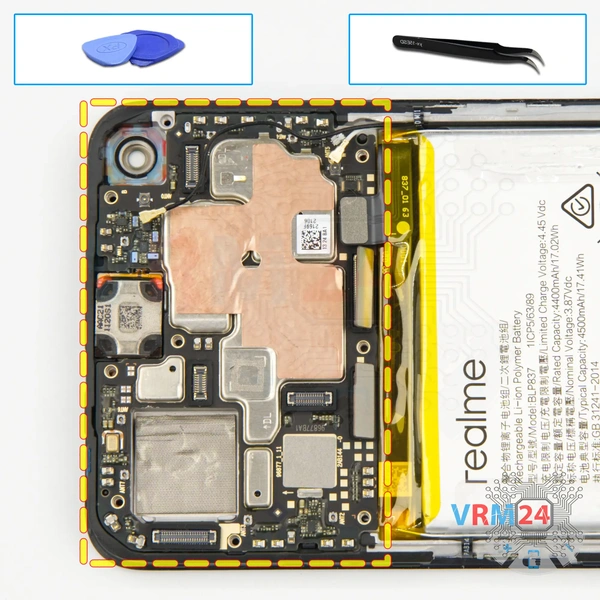

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

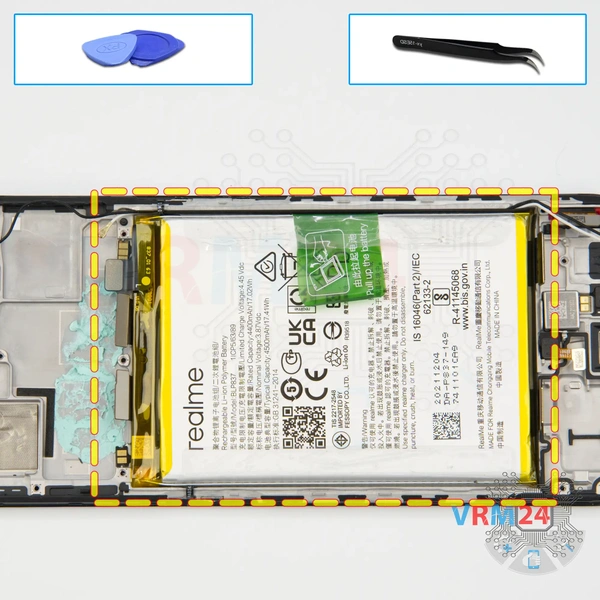

Enfin, nous passons au détachement de la batterie. Nous devons décoller la pellicule transparente et la languette verte. Ensuite, nous devons tenir le cadre de l'écran d'une main et de l'autre main tirer doucement la languette verte vers le haut.

Sous la batterie, sous la pellicule transparente, nous pouvons voir qu'il y a deux câbles inter-cartes.

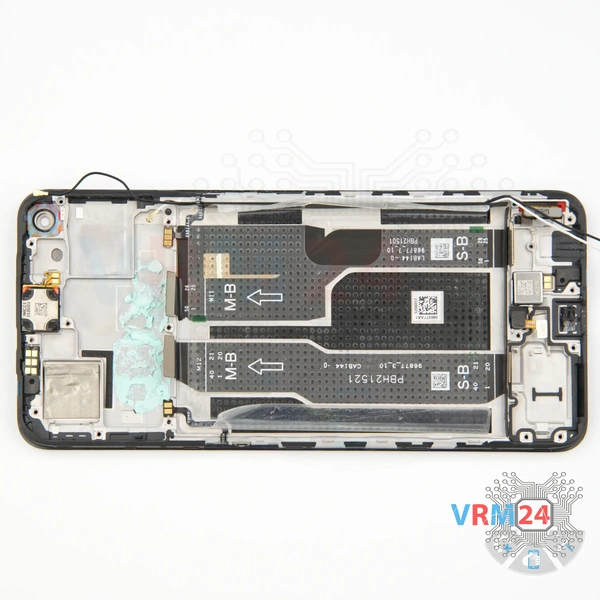

ℹ️ Dans le cadre de l'écran, il reste : le haut-parleur d'écoute, le capteur d'empreintes digitales, le moteur de vibration et deux câbles coaxiaux.
