Démontage/Réparation de l'appareil mobile Realme 8 Pro (Realme 8 Pro RMX3081) avec la description de chaque étape et l'ensemble d'outils requis.

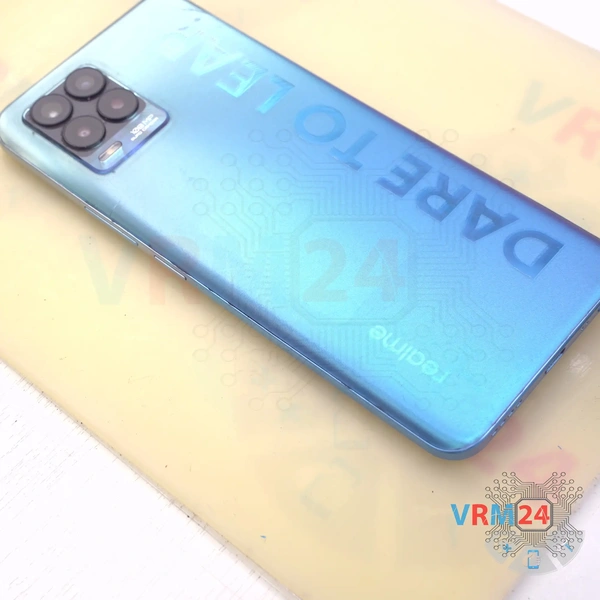

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

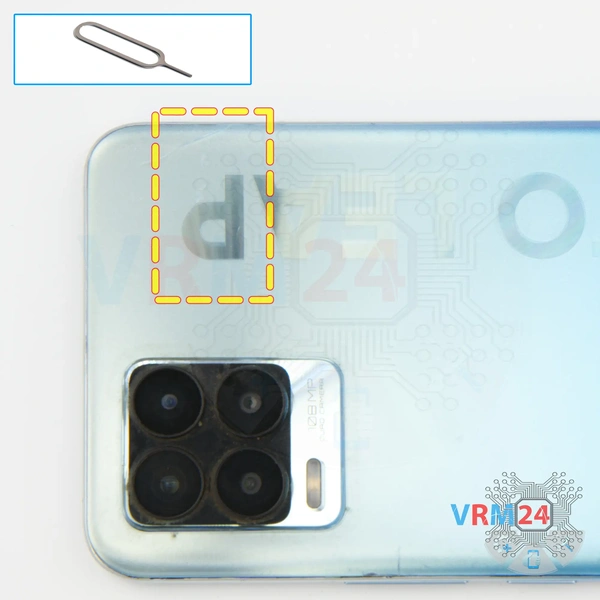

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

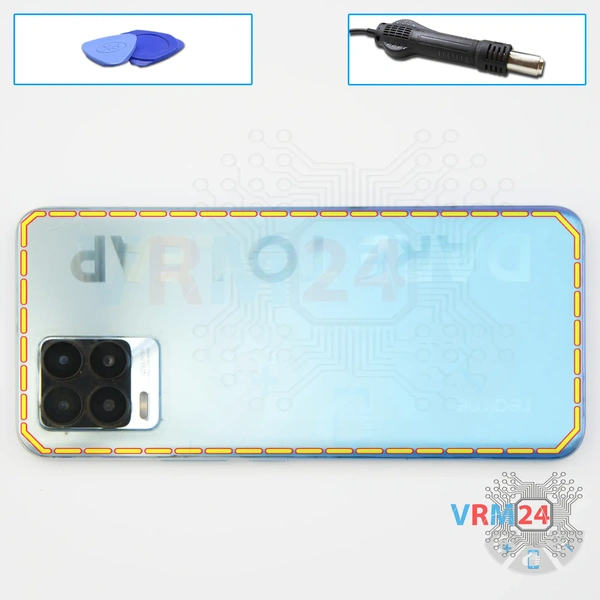

Pour retirer la coque arrière, nous utiliserons un outil métallique fin pour faire levier et soulever le bord de la coque arrière, car celle-ci est légèrement encastrée. Ensuite, insérez le film plastique dans l'ouverture ainsi créée.

Nous faisons glisser le film dans le sens de la longueur. Il faut également faire attention autour du cache des caméras. Comme le cache est séparé de la coque arrière, la coque arrière est collée autour du cache des caméras.

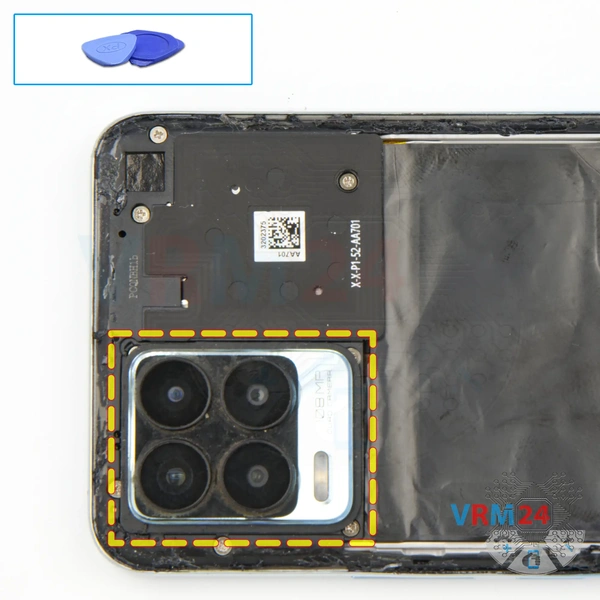

Nous accrochons la coque par le bord, nous la décollons et nous détachons le cache des caméras.

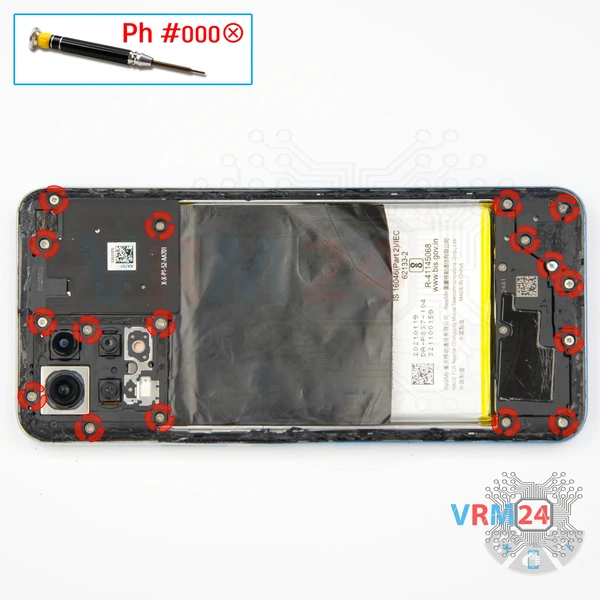

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les dix-sept vis.

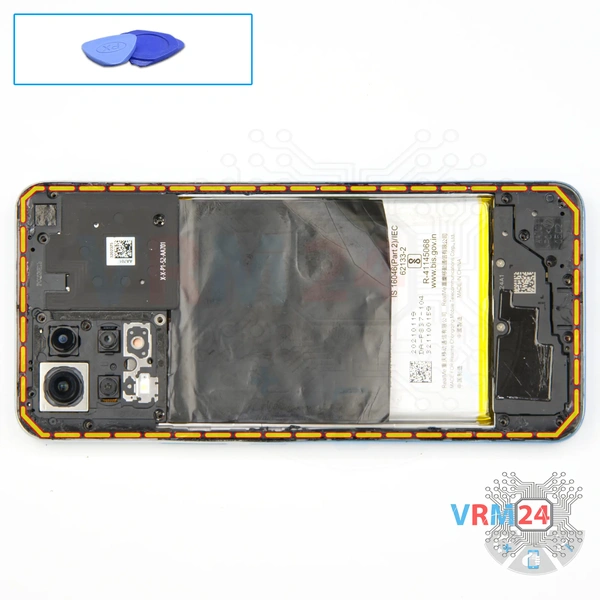

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque intermédiaire avec les lignes de transmission et les pads pour l'antenne. La coque intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

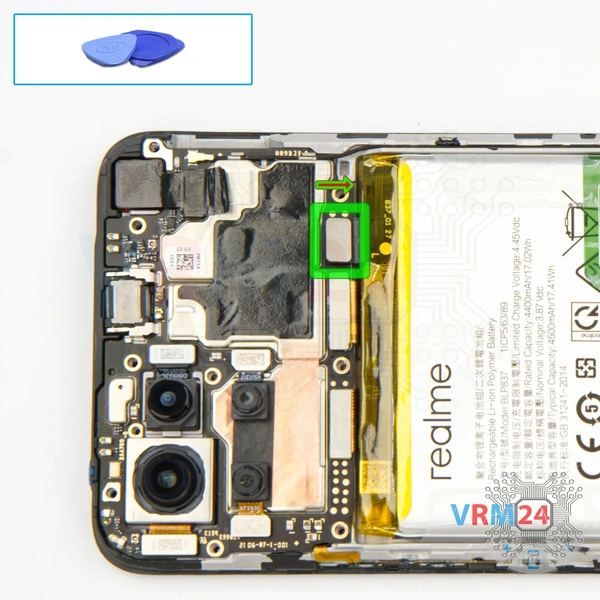

Débranchez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Realme 8 Pro RMX3081 possède une batterie BLP837 d'une capacité de 4400 mAh (également appelée batterie rechargeable).

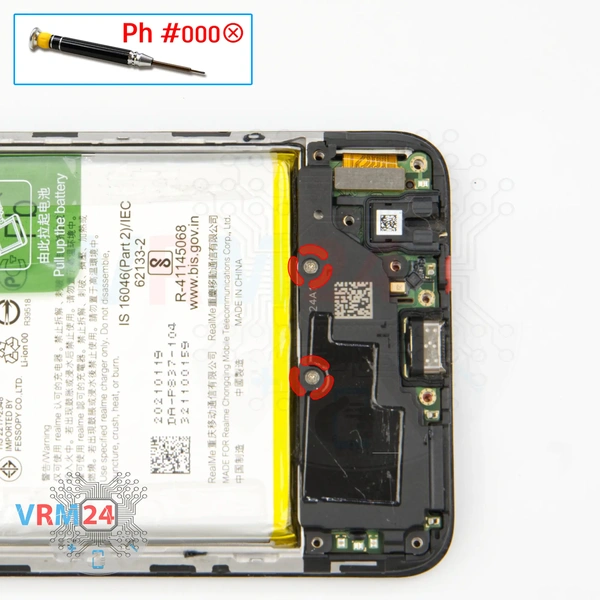

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les deux vis qui fixent le cache avec le haut-parleur et le moteur de vibration.

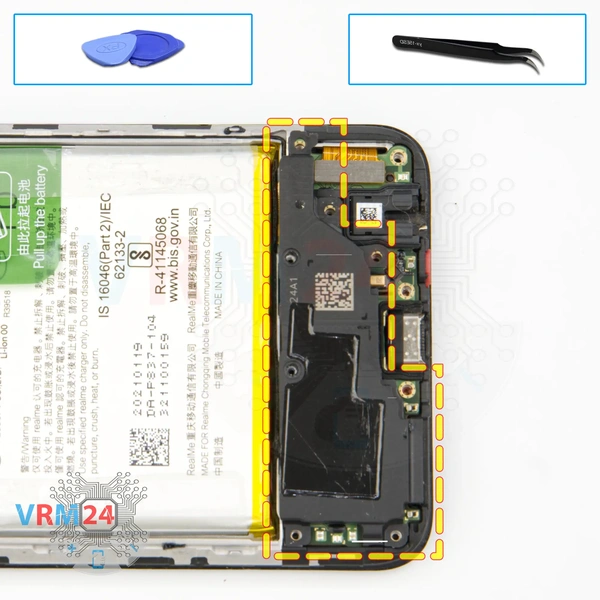

Faites levier sur le bord et retirez le cache avec le haut-parleur et le moteur de vibration.

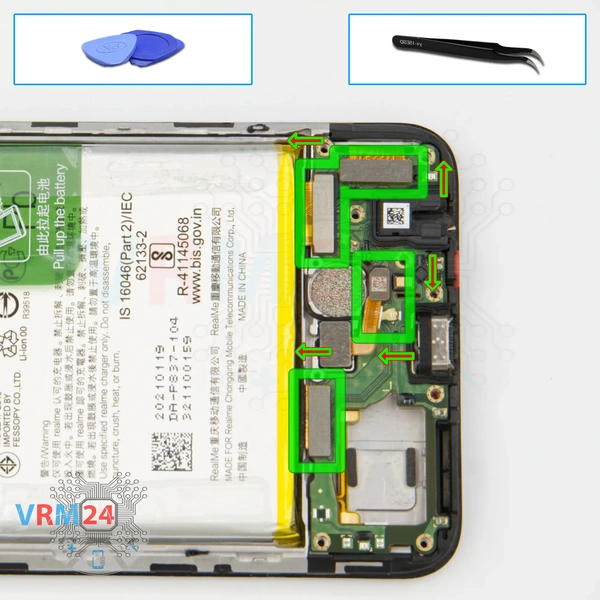

Et nous débranchons le connecteur du capteur d'empreintes digitales et deux connecteurs des câbles inter-cartes, le connecteur de l'écran et nous ne devons pas oublier le connecteur du câble coaxial.

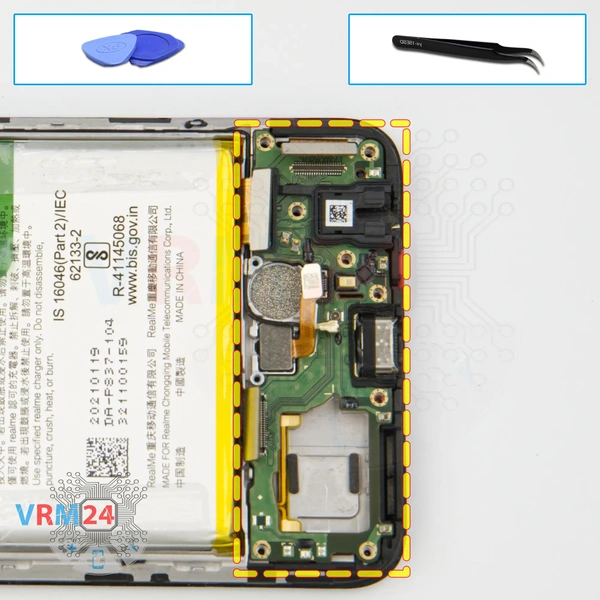

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de chargement (Micro-USB), un microphone, un port jack casque, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

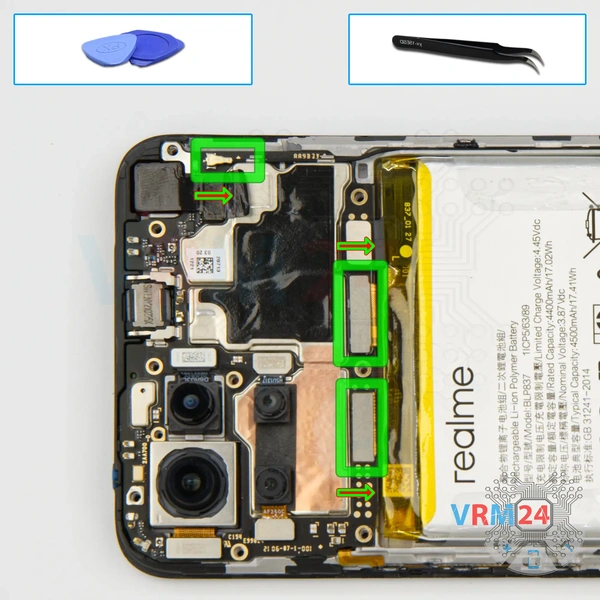

Nous débranchons les deux connecteurs des deux câbles inter-cartes et débranchons le connecteur du câble coaxial, puis retirons le câble lui-même de ses clips de fixation sur la carte mère.

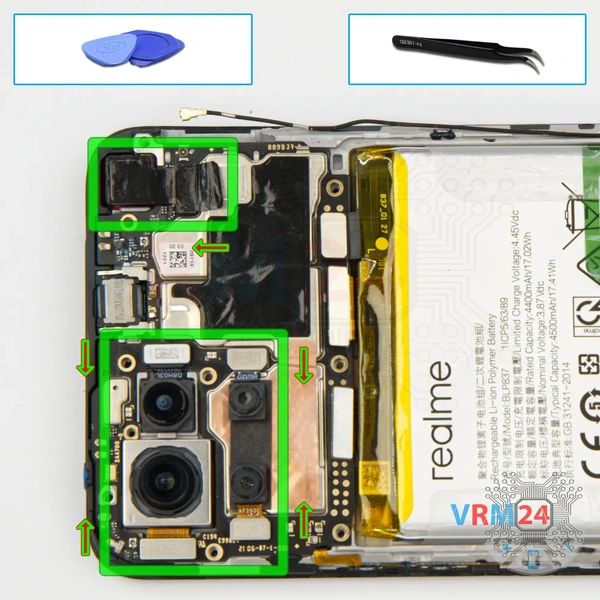

Nous pouvons détacher la caméra frontale. Traditionnellement, la caméra frontale est collée au blindage de la carte mère avec une feuille de cuivre pour la dissipation thermique. Et nous pouvons également détacher les caméras arrière. Les caméras sont fixées avec du ruban adhésif à la base du cadre de l'écran et à la carte mère. Il faut faire attention à ne pas endommager les lentilles.

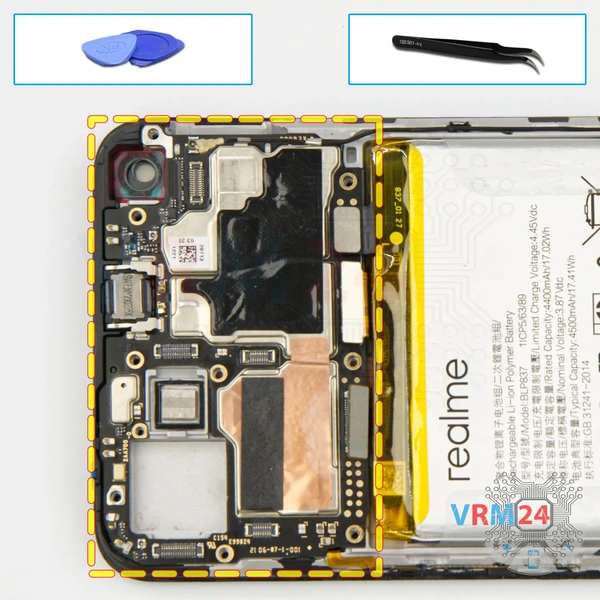

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

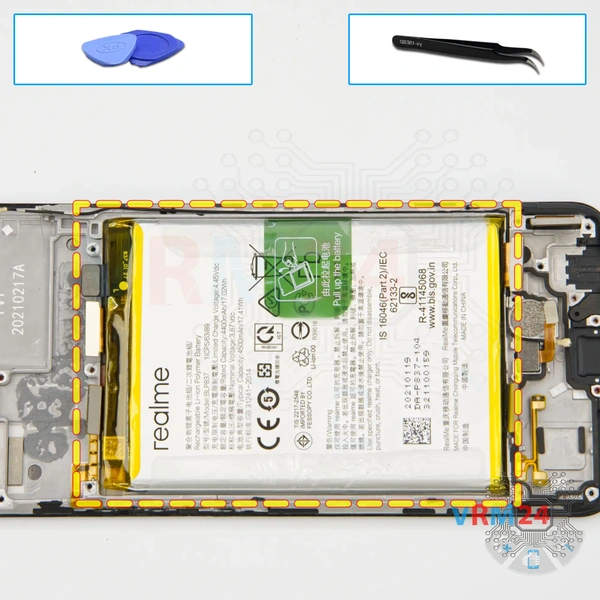

Enfin, nous passons au détachement de la batterie. Nous retirons la pellicule transparente et la languette verte. Comme d'habitude, nous tenons le cadre de l'écran d'une main et tirons la languette verte de l'autre.

Comme nous pouvons le voir, la batterie est également maintenue sur la protection, qui protège les câbles inter-cartes.

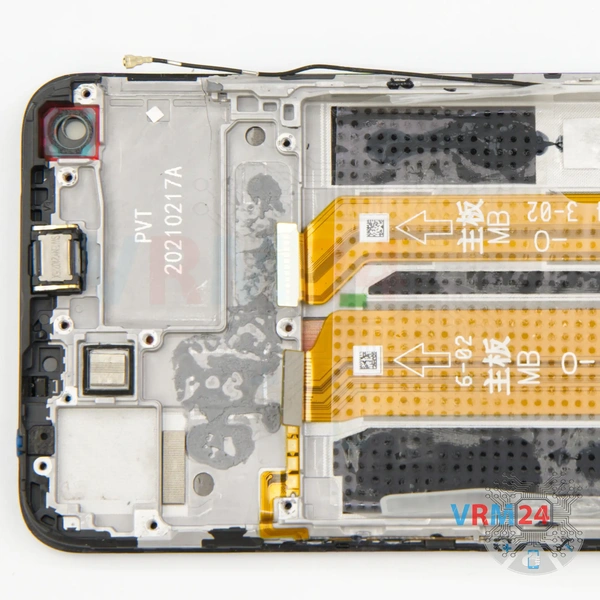

ℹ️ Dans le cadre de l'écran, il reste : le haut-parleur d'écoute, le câble coaxial, le capteur d'empreintes digitales et deux câbles inter-cartes.
