Démontage/Réparation de l'appareil mobile Realme 9 (Realme 9 RMX3521) avec la description de chaque étape et l'ensemble d'outils requis.

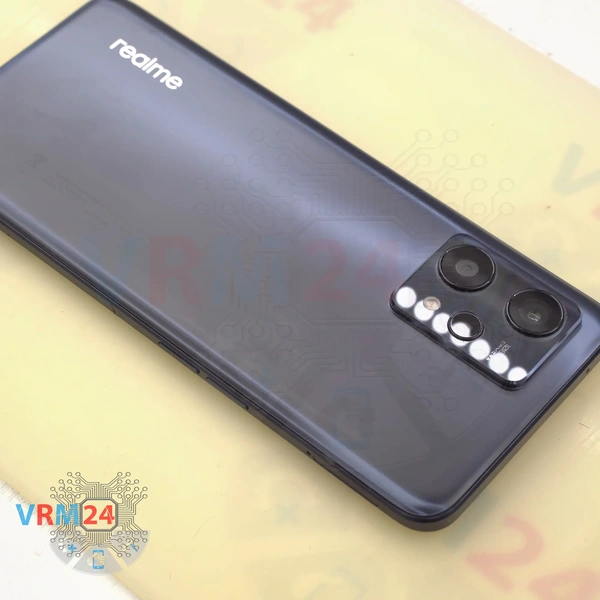

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

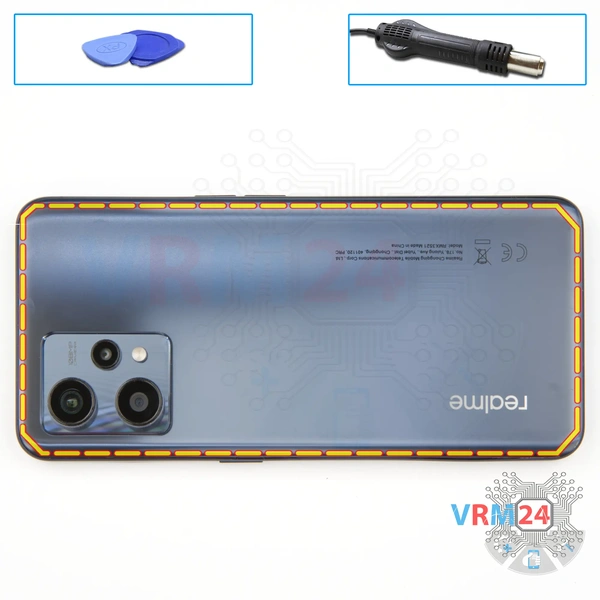

Pour ouvrir la coque arrière, nous devons chauffer la surface de la coque arrière à une température d'environ 65-70 ° C ou 160° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux. Nous posons le téléphone sur la surface du tapis et après 5-7 minutes, nous pouvons procéder au démontage.

Pour retirer la coque arrière, nous utiliserons un film plastique, c'est un film protecteur du nouvel écran. Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière et le faisons glisser dans le sens de la longueur pour séparer les coques.

Soyez toujours prudent autour des boutons latéraux, car dans cette zone il peut y avoir un câble et il peut être endommagé.

De plus, nous devons être prudent dans la zone des caméras.

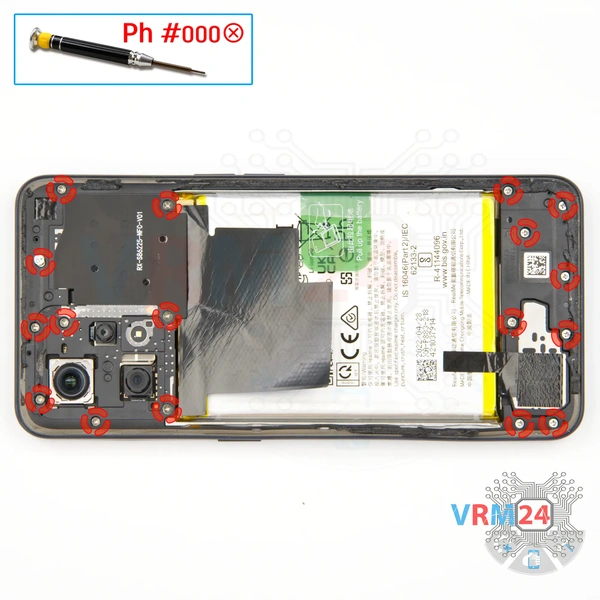

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les dix-sept vis.

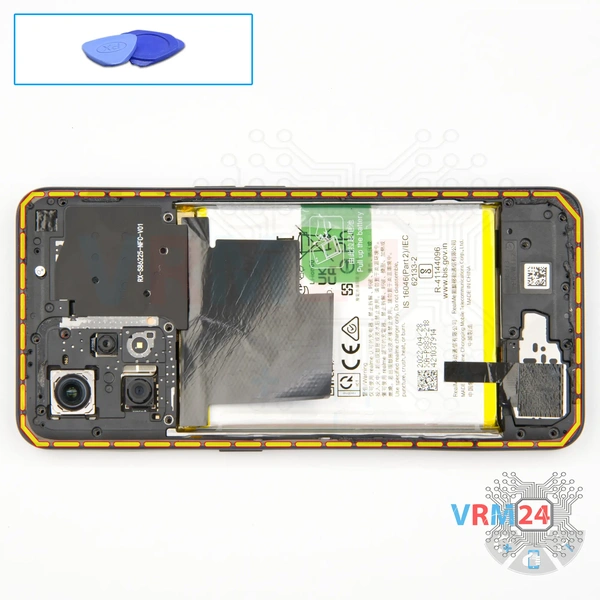

Et nous pouvons détacher la coque intermédiaire, nous utilisons un film plastique. Nous faisons glisser le film dans l'espace près du trou du tiroir de cartes SIM et le faisons glisser doucement pour détacher les clips.

Nous devons, comme toujours, être prudent dans la zone des boutons latéraux, sur les coins et dans la zone des caméras.

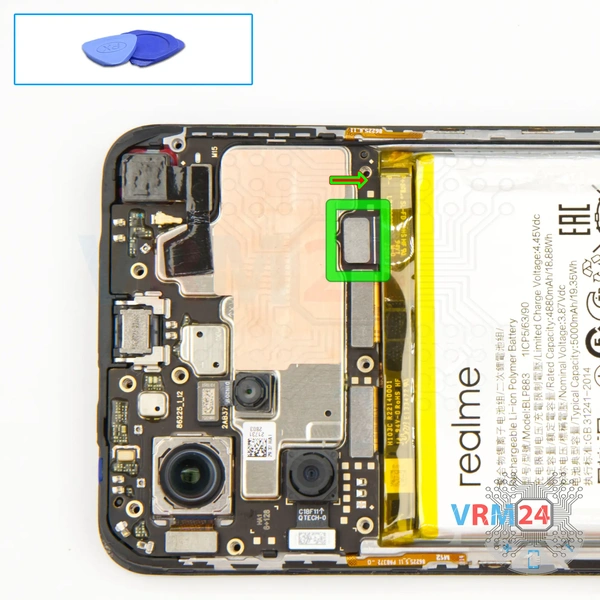

Déconnectez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Realme 9 RMX3521 a une batterie BLP883 d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Faites levier sur le bord et retirez le haut-parleur.

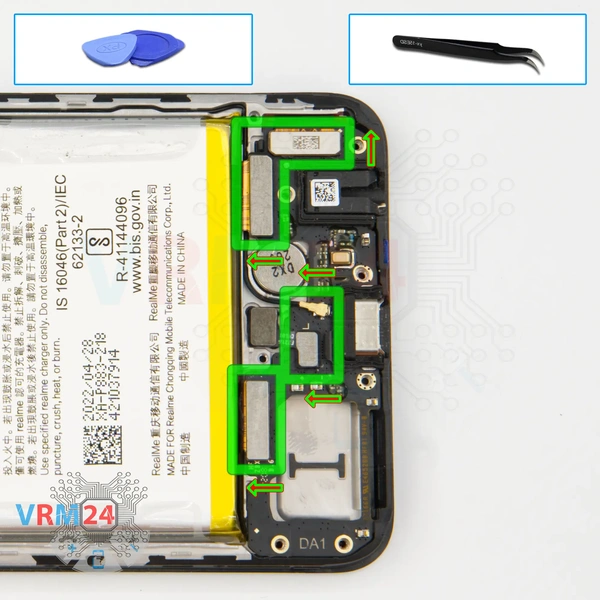

Déconnectez le connecteur du câble coaxial, deux connecteurs de deux câbles inter-cartes, le connecteur du câble du capteur d'empreintes digitales, le connecteur de l'écran.

⚠️ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu, les connecteurs sont assez faibles et se cassent facilement, ou le câble sort de l'extrémité (cosse).

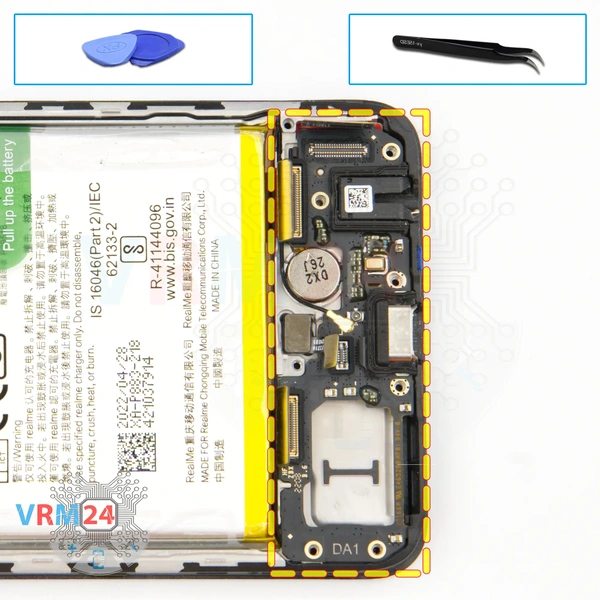

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient un port de chargement (Micro-USB), un microphone, un port jack casque, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Déconnectez le connecteur et détachez la caméra frontale. Dans notre cas, la caméra frontale est maintenue sur le blindage de la carte mère à l'aide d'une feuille de cuivre dissipant la chaleur, pour l'instant.

Après cela, nous déconnectons les connecteurs des deux câbles inter-cartes sur la carte mère.

Ensuite, nous déconnectons le connecteur du câble coaxial et libérons le câble lui-même des clips qui le fixent sur la carte mère.

Nous pouvons retirer la caméra frontale, qui est traditionnellement collée sur une feuille de cuivre dissipant la chaleur, il est important de ne pas l'endommager mais de la conserver pour le remontage. Après cela, nous détachons les trois caméras arrière.

Les caméras sont collées en bas et il est préférable de les tenir par le corps pour ne pas endommager les lentilles.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Enfin, nous passons au détachement de la batterie. Nous déroulons le revêtement transparent et la languette verte sur laquelle nous devons tirer. D'une main, nous tenons le cadre de l'écran et de l'autre main, nous tirons la languette verte vers le haut pour retirer la batterie. Comme on peut le voir, la batterie est également maintenue sur le revêtement protecteur transparent, qui protège les câbles inter-cartes.

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, le câble coaxial et le moteur de vibration.
