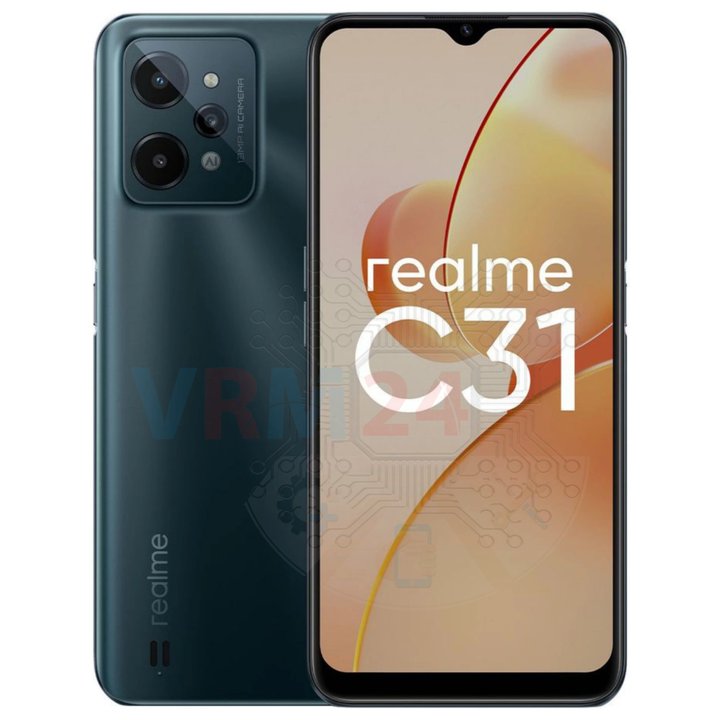

Démontage/Réparation de l'appareil mobile Realme C31 (Realme C31 RMX3501) avec la description de chaque étape et l'ensemble d'outils requis.

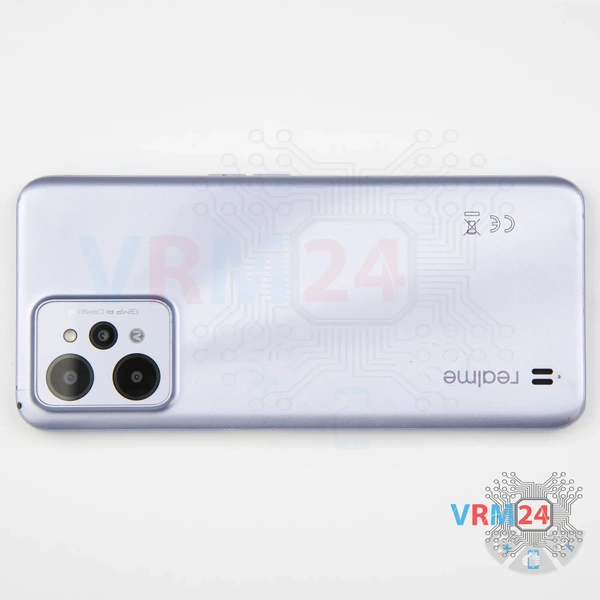

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

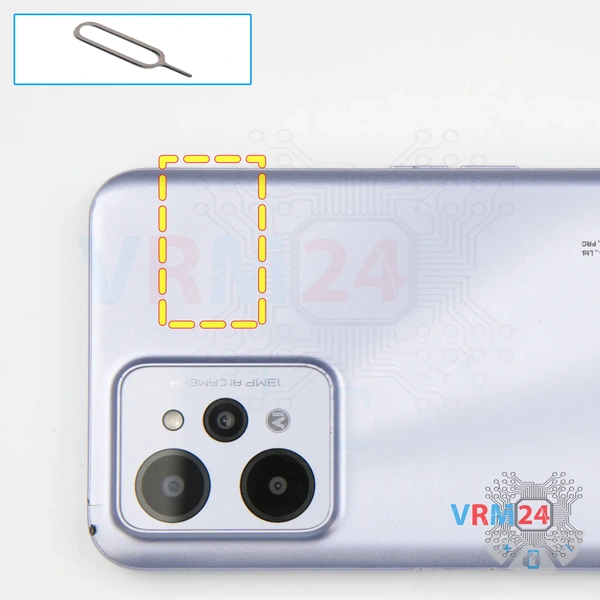

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

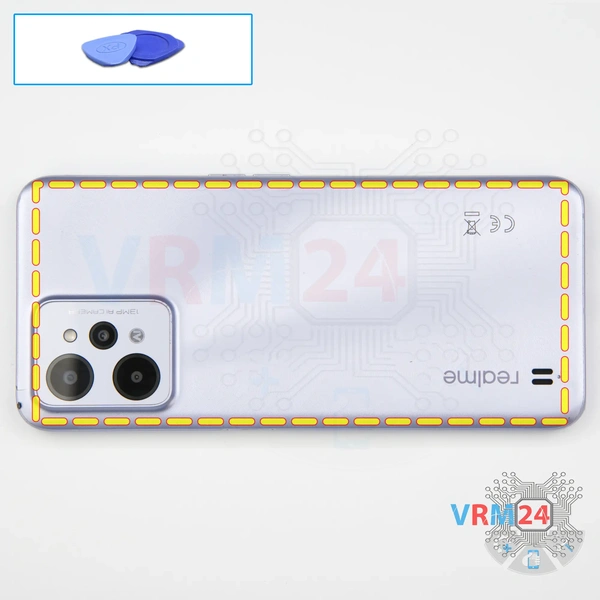

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur tout le pourtour, les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠️ Faites attention au câble du capteur d'empreintes digitales situé à l'intérieur.

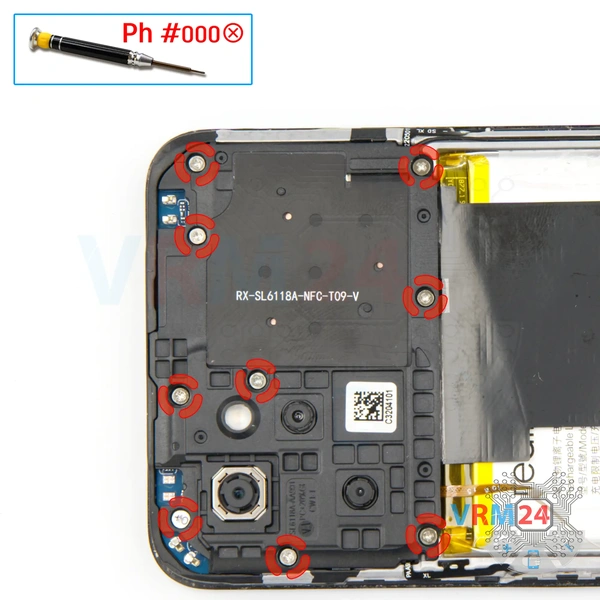

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les neuf vis.

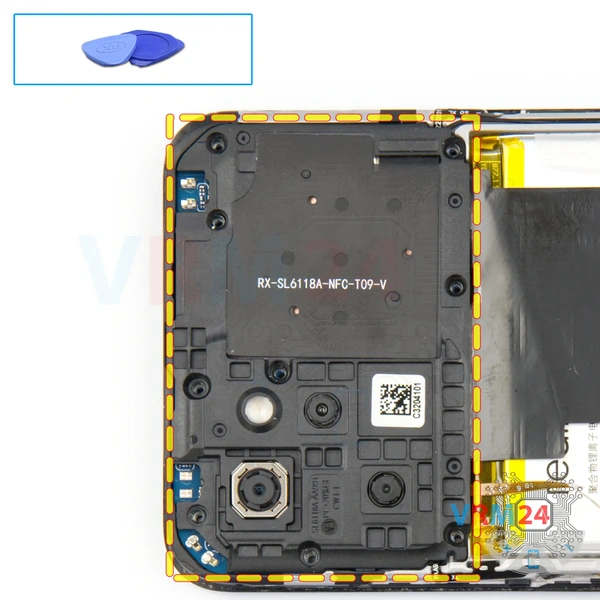

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord, détachez les clips et retirez la coque.

ℹ️ Essayez de soulever la coque par les bords et ne poussez rien entre eux pour ne pas toucher ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

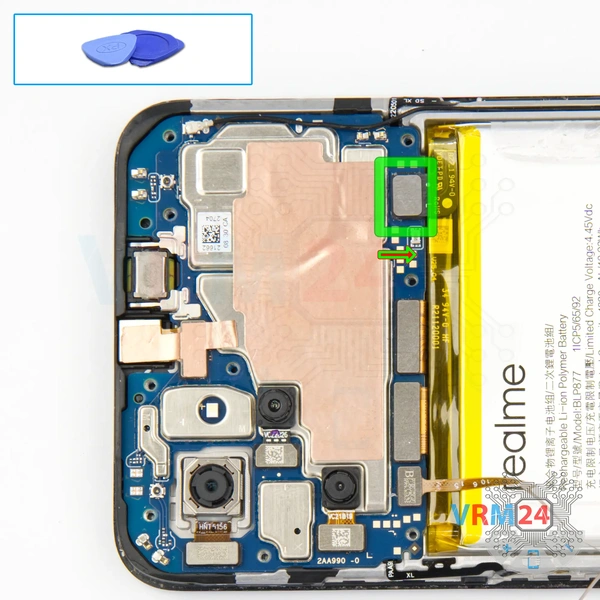

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Realme C31 RMX3501 a une batterie BLP877 d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

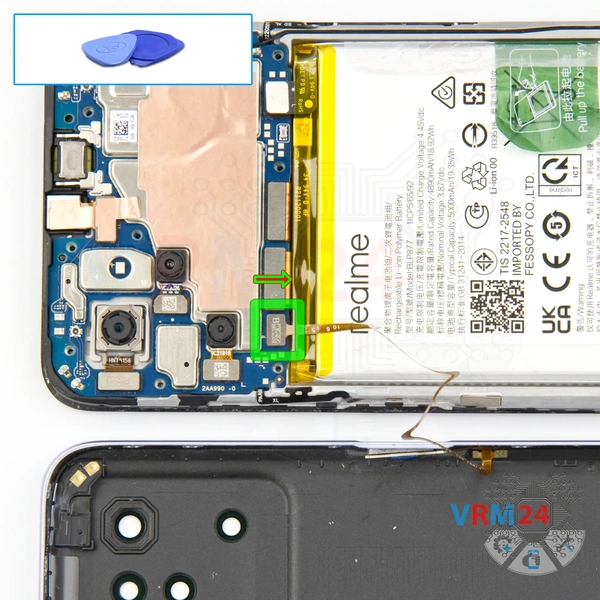

Soulevez le connecteur et retirez la coque arrière avec le connecteur du capteur d'empreintes digitales.

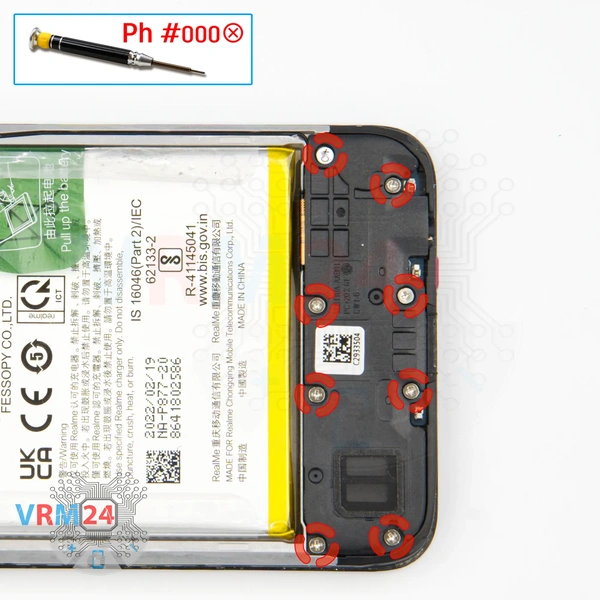

À l'aide d'un tournevis (Philips 1.5 mm PH #000), dévissez les huit vis.

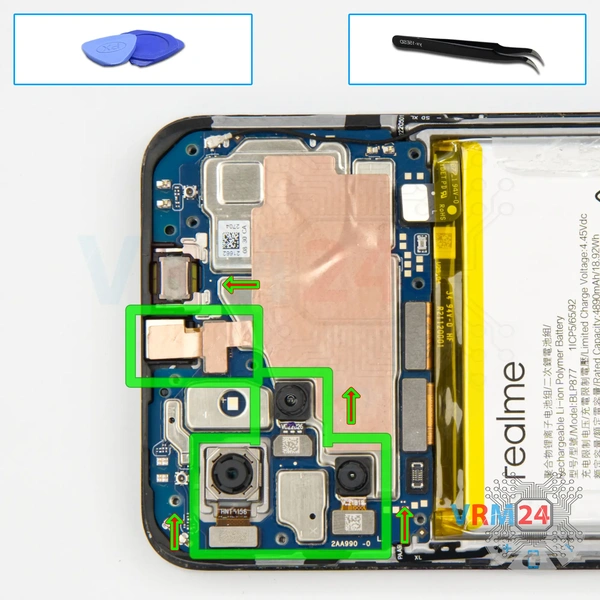

Faites levier sur les connecteurs et retirez les trois caméras arrière et une caméra avant (selfie).

⚠️ Attention ! La grande caméra est collée au cadre de l'écran, parfois, il est préférable de détacher la caméra après avoir retiré la carte mère.

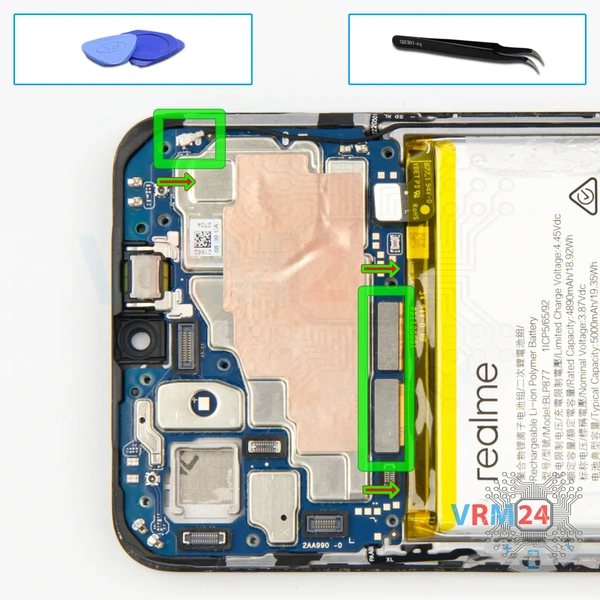

Faites levier sur les connecteurs du câble du module d'affichage, du câble inter-cartes et du câble coaxial. Nous pouvons également détacher le câble coaxial des clips sur la carte mère.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

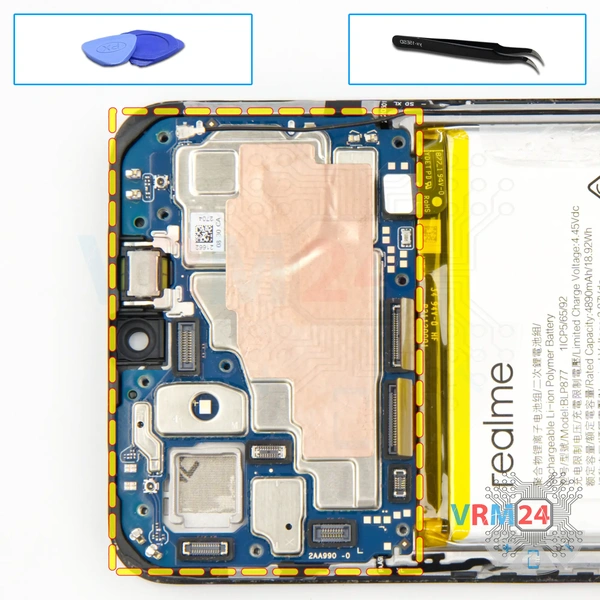

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

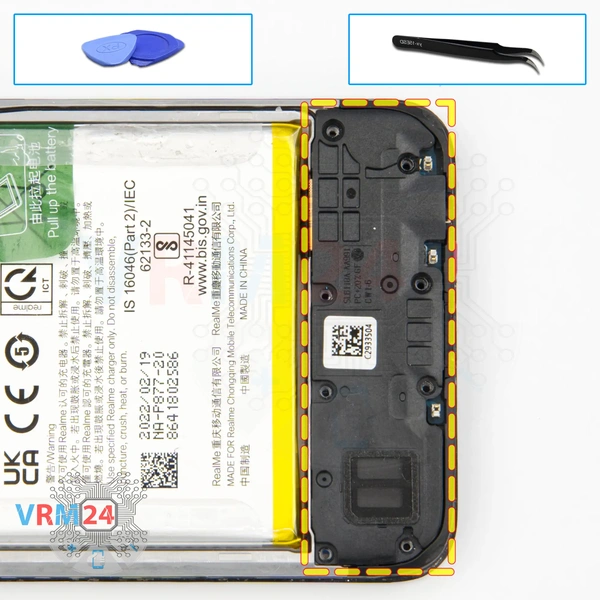

Faites levier sur le bord et retirez l'ensemble haut-parleur avec les pistes d'antenne.

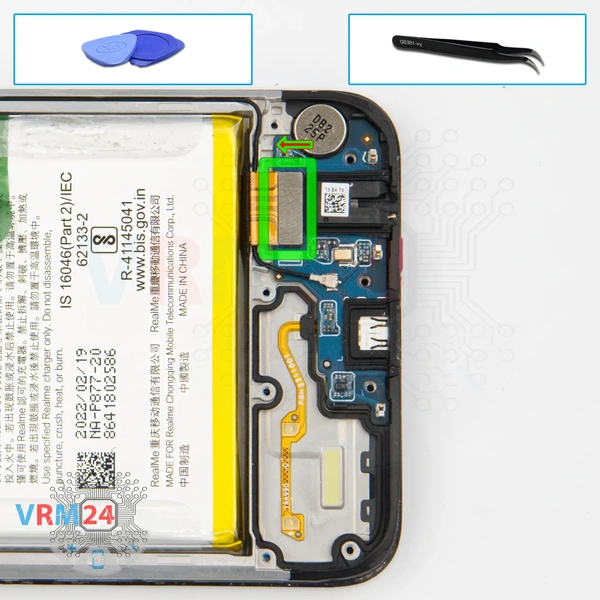

Débranchez le connecteur de la nappe inter-cartes.

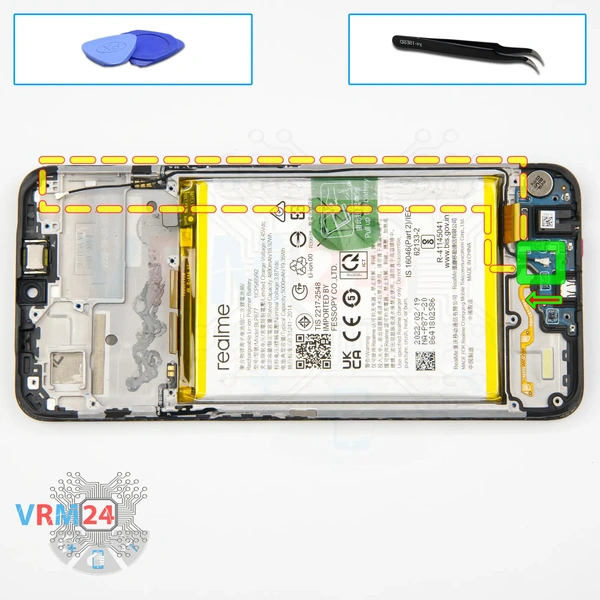

Déconnectez le connecteur et retirez le câble coaxial.

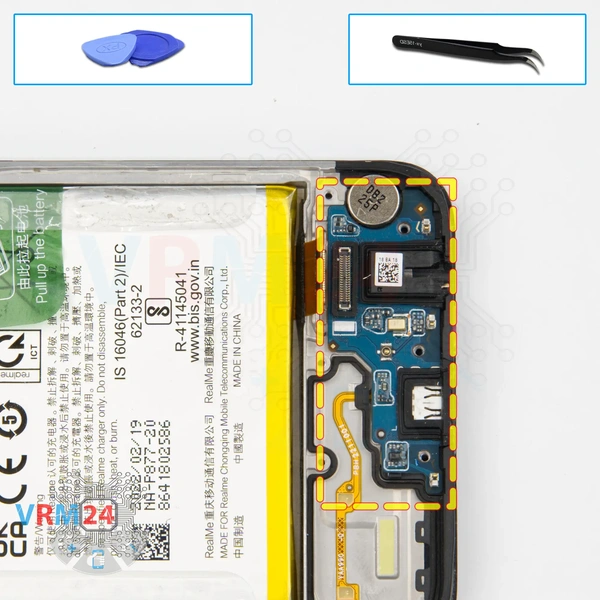

Retirez la sous-carte. Elle peut être collée au cadre ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La sous-carte contient un port de chargement (Micro USB), un microphone, un port jack casque, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la sous-carte. Les composants internes pourraient être endommagés.

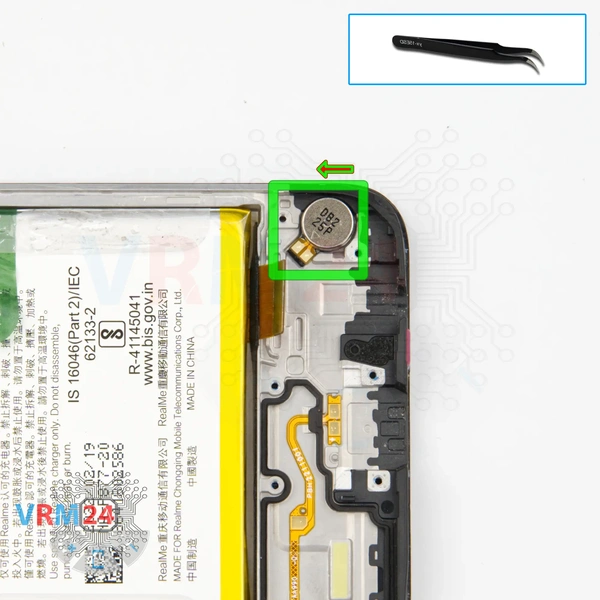

Faites levier en bas et retirez le moteur de vibration.

⚠️ Attention ! Le moteur de vibration est un peu collé avec de l'adhésif.

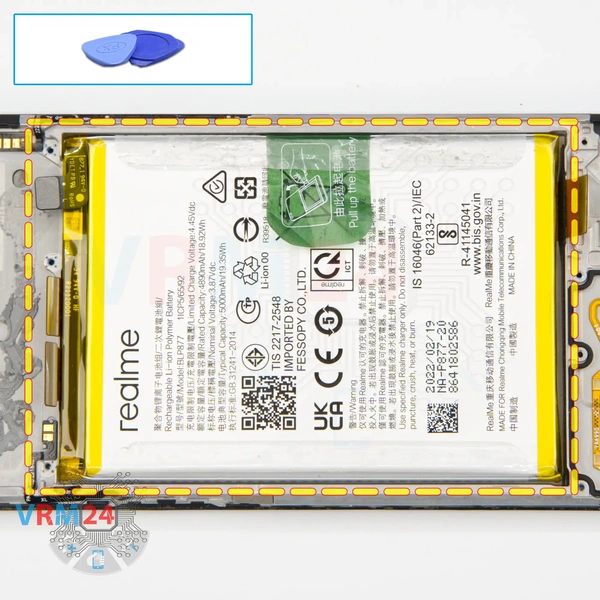

Retirez la batterie avec un soin extrême car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous souvenir ou regarder à l'avance l'emplacement des nappes sous la batterie, afin de ne pas les endommager.

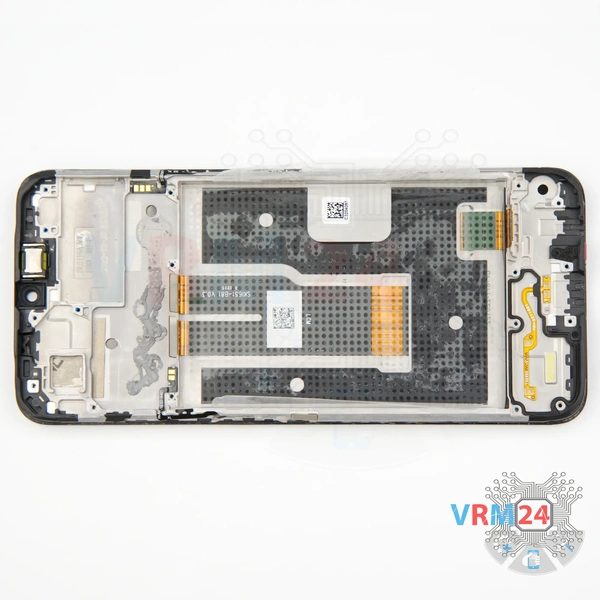

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, les boutons latéraux, les câbles inter-cartes.
