Démontage/Réparation de l'appareil mobile Realme C35 (Realme C35 RMX3511) avec la description de chaque étape et l'ensemble d'outils requis.

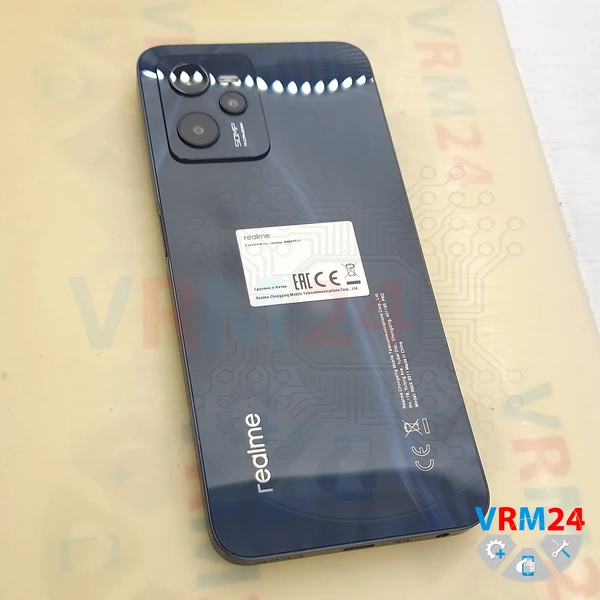

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

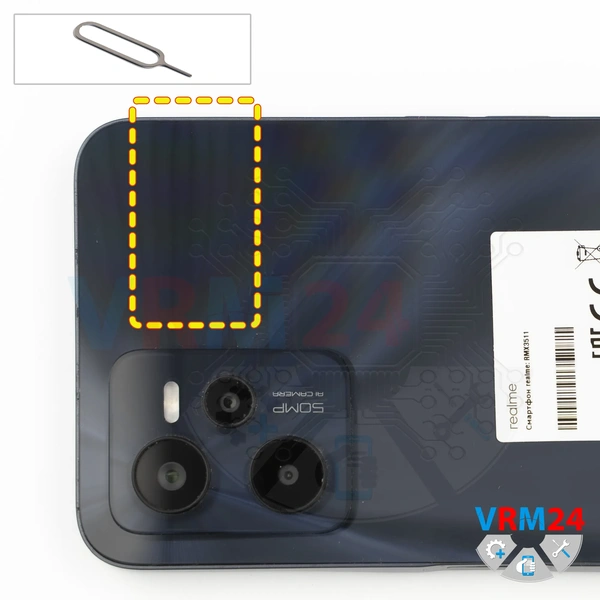

Tout d'abord, comme d'habitude, nous devons retirer le tiroir de la carte SIM.

Pour cela, nous utilisons un outil d'éjection spécial, poussons le tiroir vers l'extérieur et le mettons de côté.

Ensuite, nous devons chauffer la surface de la coque arrière à une température d'environ 70°C, soit environ 160 degrés Fahrenheit.

Nous’utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un sèche-cheveux.

Après environ 7–10 minutes, nous pouvons procéder au retrait de la coque arrière.

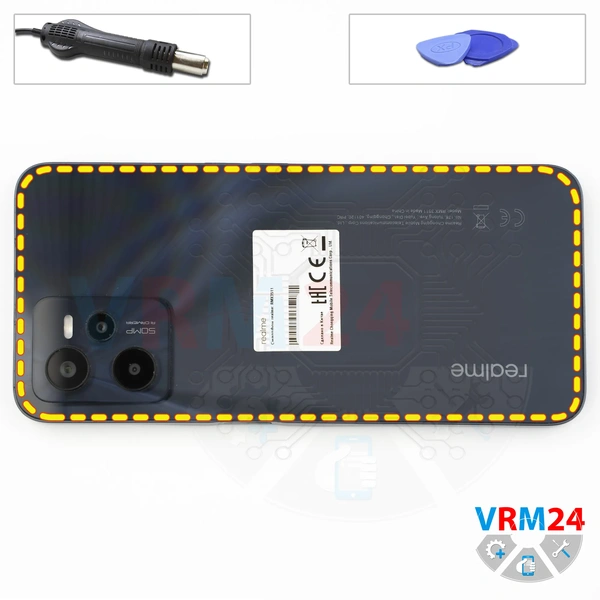

Pour séparer la coque arrière, nous utilisons un film plastique fin, l'insérons soigneusement dans l'espace entre la coque arrière et le châssis intermédiaire, et le faisons glisser le long du bord, en coupant la couche d'adhésif.

Comme toujours, soyez prudent autour de la zone du capteur d'empreintes digitales, car un câble flexible peut s'y trouver.

Faites également attention autour de la zone de l'appareil photo pour ne pas’ toucher ou endommager accidentellement les lentilles.

Il’est également préférable de ne pas trop plier la coque arrière, afin d'éviter de la déformer ou de l'endommager.

Comme nous pouvons le voir, la coque arrière est également collée autour de la zone de l'appareil photo.

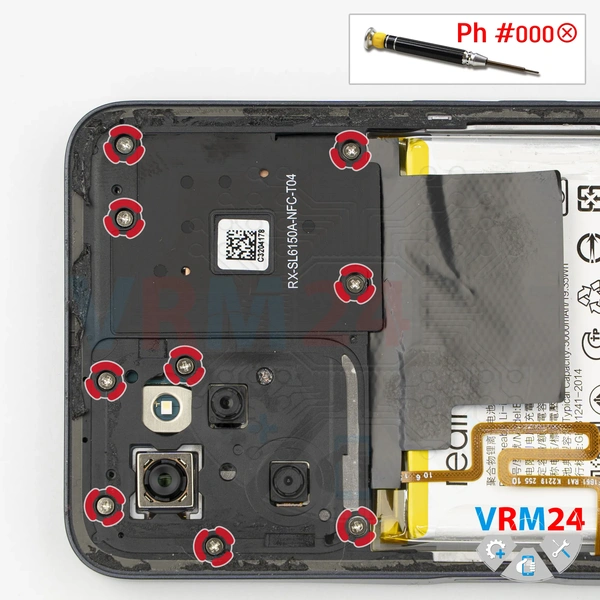

Ensuite, nous procédons au retrait des vis de la partie supérieure.

Pour retirer les vis, nous utilisons un tournevis cruciforme 1.5 mm ou un cruciforme #000.

Il vaut mieux placer les vis sur un tapis spécial dans un ordre précis, car les vis ne se logent parfois pas correctement si elles sont installées dans les mauvais trous.’

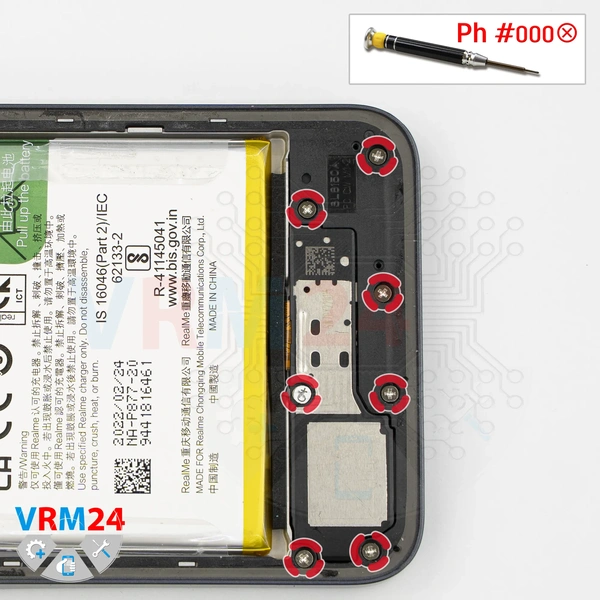

Et nous retirons les vis de la section inférieure.

Si les vis sont difficiles à saisir, nous pouvons utiliser une pince à épiler pour les retirer.

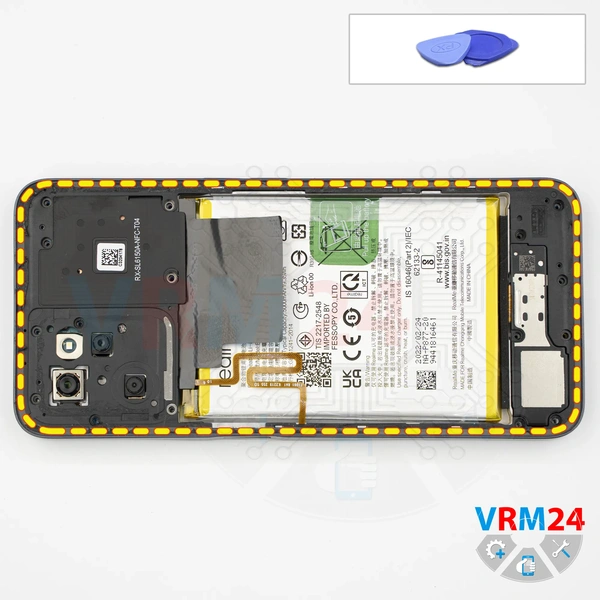

Après avoir retiré les vis, nous détachons le châssis intermédiaire.

Pour cela, nous utilisons également un film plastique fin, en l'insérant dans l'espace entre le châssis intermédiaire et le cadre de l'écran dans la zone près de l'ouverture du tiroir SIM.

Après avoir libéré plusieurs clips, nous pouvons passer à un outil plus épais. Comme toujours, la coque est fermement fixée sur les bords.

Faites attention de ne pas endommager accidentellement le bord de l'écran.

Et bien sûr, soyez prudent lors du détachement de la coque, car le capteur d'empreintes digitales est monté sur le châssis intermédiaire et son câble flexible va à la carte mère.

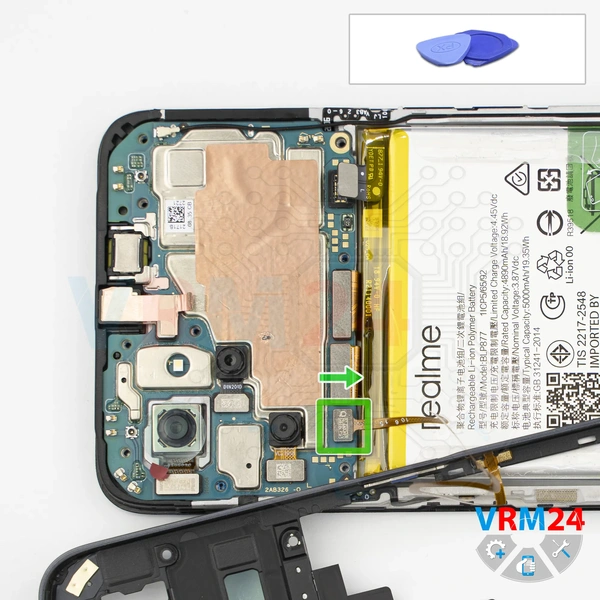

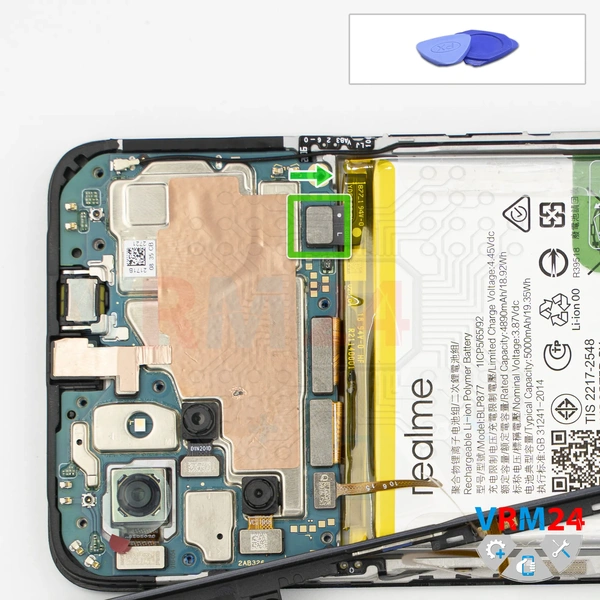

À l'aide d'un outil non métallique, nous déconnectons le connecteur de la batterie.

ℹ️ Le Realme C35 RMX 3511 utilise une batterie rechargeable BLP877 d'une capacité de 5000 mAh.

Ensuite, nous déconnectons le connecteur du capteur d'empreintes digitales et mettons le châssis intermédiaire de côté, avec ses pads de contact et ses pistes d'antenne.

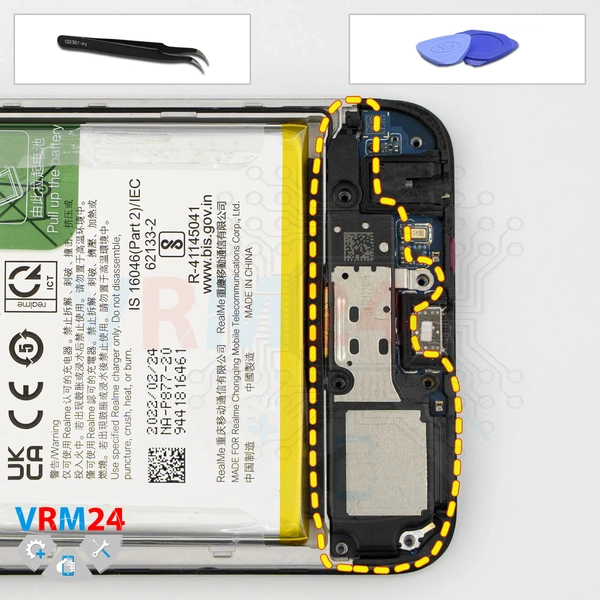

Dans la section inférieure, nous détachons d'abord le cache avec le haut-parleur et le mettons de côté.

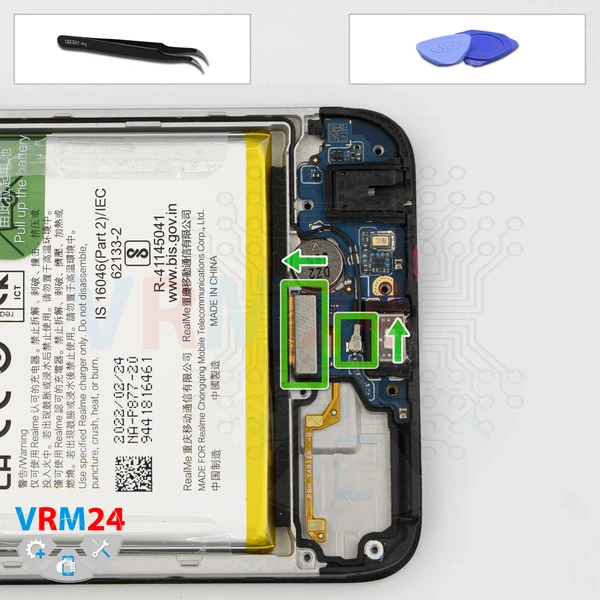

Ensuite, nous déconnectons le connecteur du câble flexible d'interconnexion, déconnectons le connecteur du câble coaxial et libérons le câble lui-même des clips sur la carte fille.

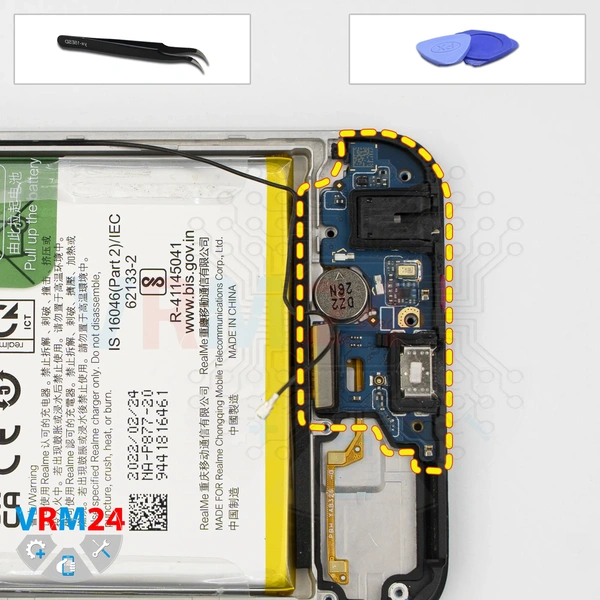

Maintenant, nous pouvons retirer la carte fille.

La carte fille contient le port de charge, le microphone, le port jack casque et d'autres composants au verso.

Le moteur de vibration reste dans le cadre de l'écran.

Passons maintenant à la carte mère.

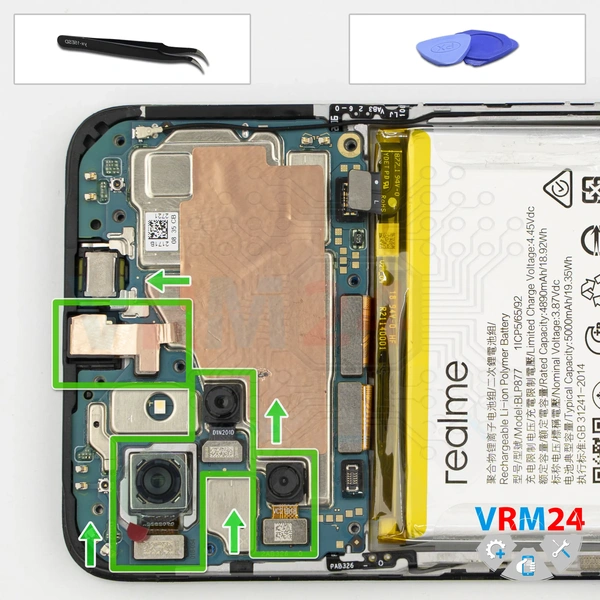

Tout d'abord, nous pouvons déconnecter les appareils photo.

Veuillez noter - les appareils photo sont légèrement collés en place ; les connecteurs sont fixés, et les modules sont collés à la base.

Soulevez-les soigneusement et détachez les appareils photo.

N'utilisez pas une force excessive pour éviter d'endommager les câbles flexibles.

Après cela, nous pouvons déconnecter la caméra frontale.

Il’est préférable de conserver la feuille de dissipation thermique pour le remontage.

Et bien sûr, il’est préférable de couvrir la lentille de l'appareil photo pour éviter que de la poussière ou des débris ne s'y déposent.

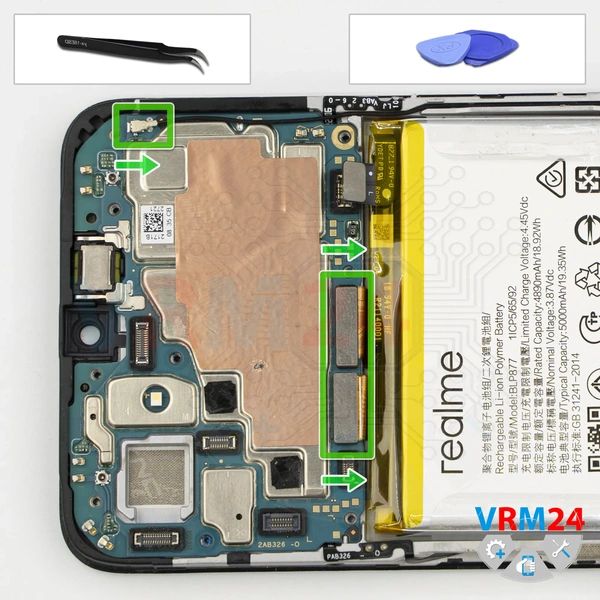

Ensuite, nous déconnectons le connecteur du câble flexible d'interconnexion et le connecteur du câble flexible de l'écran.

Nous devons également déconnecter le connecteur du câble coaxial et libérer le câble des clips.

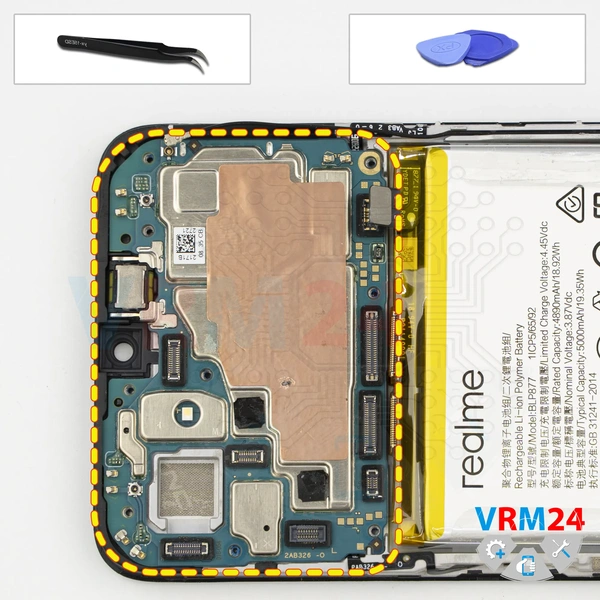

Nous pouvons maintenant retirer la carte mère. Soulevez-la délicatement au bon endroit et retirez-la.

D'ailleurs, il n'est pas toujours facile de trouver le bon endroit.’

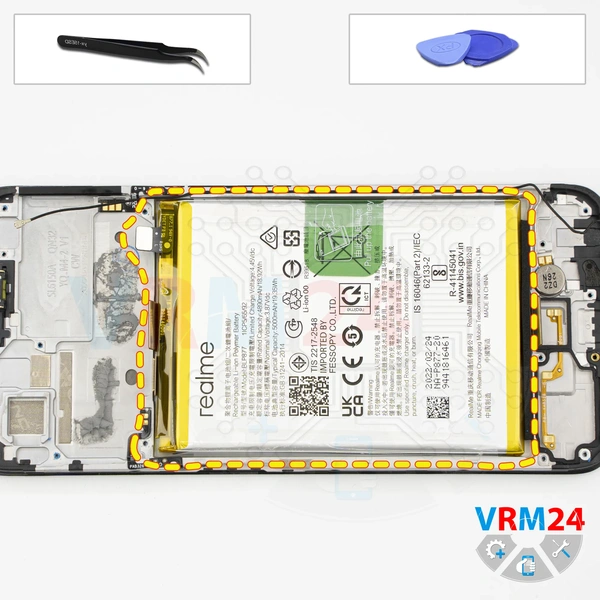

Enfin, nous procédons au débranchement de la batterie.

Nous devons décoller la couche protectrice transparente et tirer vers le haut la languette verte.

Le film transparent doit être replié autant que possible pour ne pas gêner, et la languette verte doit être tirée vers le haut.’

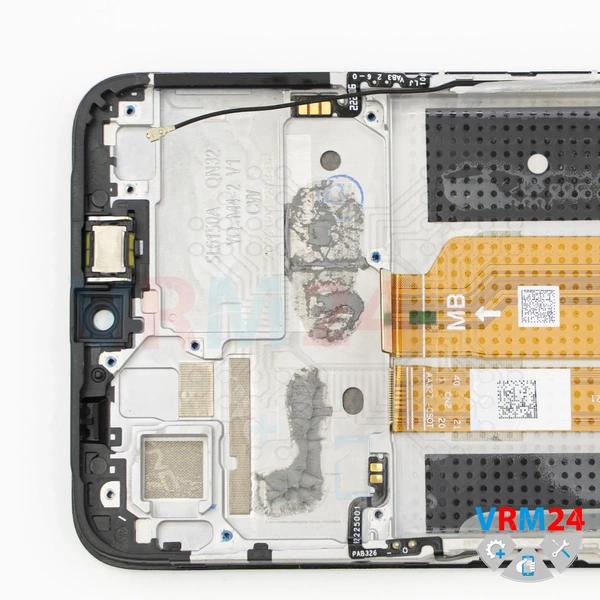

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le moteur de vibration et les câbles.
