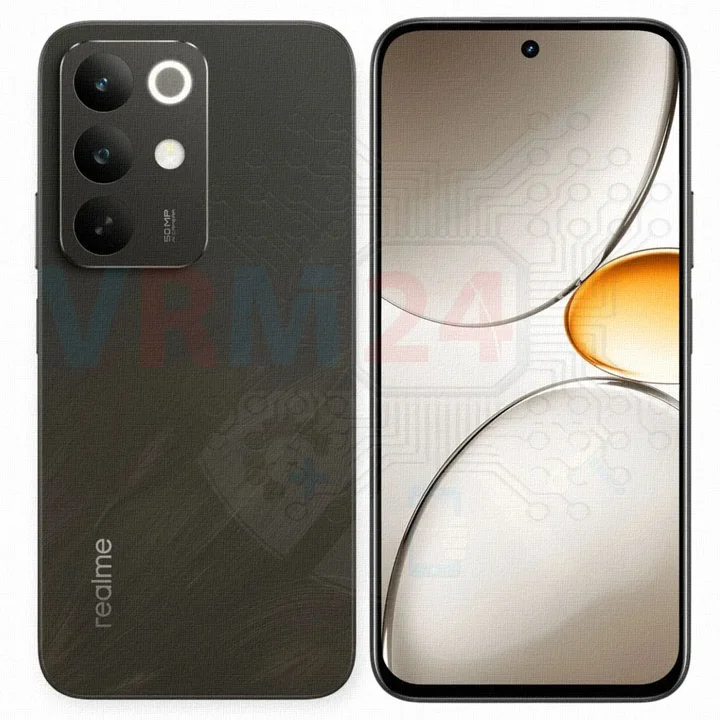

Démontage/Réparation de l'appareil mobile Realme C85 (Realme C85 RMX5566) avec la description de chaque étape et l'ensemble d'outils requis.

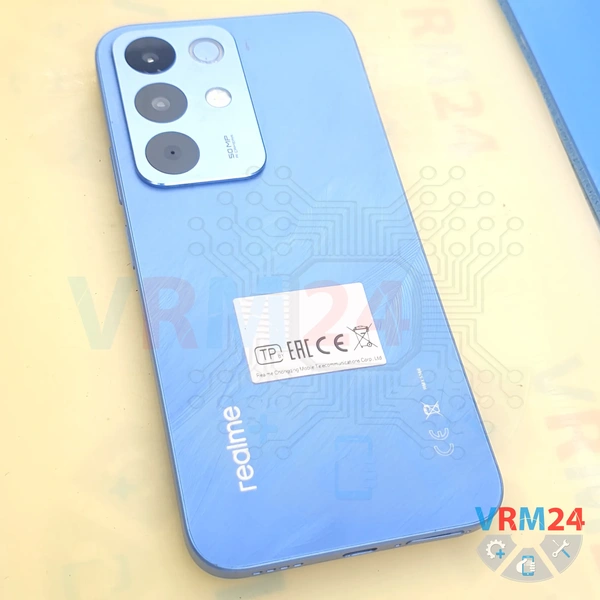

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

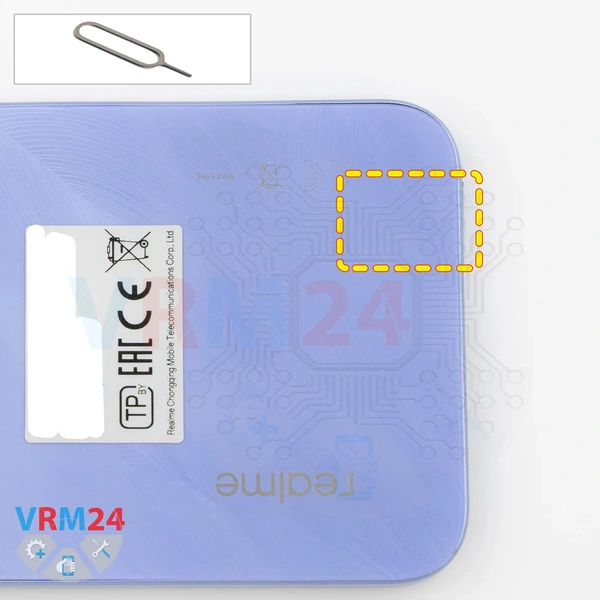

D'abord, comme d'habitude, nous devons retirer le tiroir de carte SIM.

Pour ce faire, nous utilisons un outil spécial, l'insérons dans le trou et poussons le tiroir de carte SIM vers l'extérieur.

Ensuite, nous devons chauffer la surface de la coque arrière à environ 70°C, ou 160°F.

Pour cela, nous utilisons un tapis chauffant, mais vous pouvez aussi utiliser un sèche-cheveux.

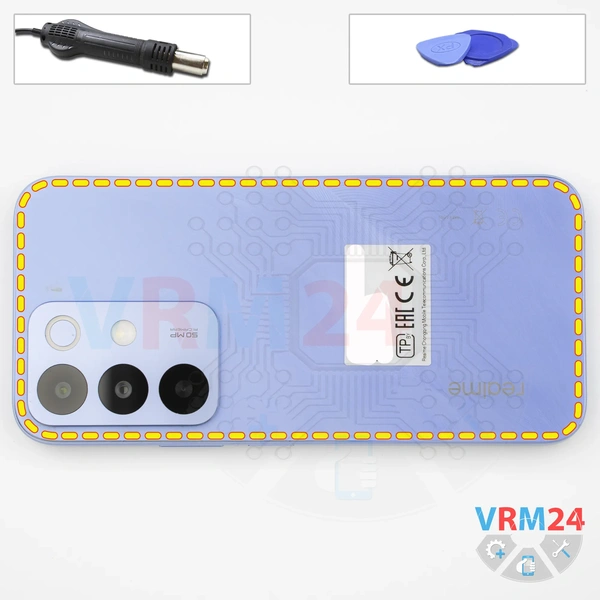

Après environ 5–10 minutes, nous pouvons passer à la séparation ou au retrait de la coque arrière.

Pour cela, nous utilisons un film plastique fin. Nous l'insérons dans l'espace entre la coque arrière et le châssis intermédiaire et le faisons glisser délicatement le long du bord, en coupant la couche d'adhésif.

Comme toujours, nous devons être prudents autour des caméras afin de ne pas toucher ou endommager accidentellement les lentilles.’s

Et, bien sûr, nous ne devons pas pousser l'outil trop loin sous la coque arrière, car nous ne savons pas ce qui se trouve en dessous.’s

Comme d'habitude, la coque a un adhésif supplémentaire autour des caméras, et la coque est plus épaisse dans cette zone. Nous pouvons utiliser un outil en plastique pour soulever légèrement la coque à cet endroit.

Après cela, il’est préférable de couvrir la lentille de la caméra avec un film spécial. Nous avons une lentille. Pour cela, nous utilisons un film spécial.

Et notez que nous appliquons le film non pas directement sur la lentille, mais sur le rebord autour.

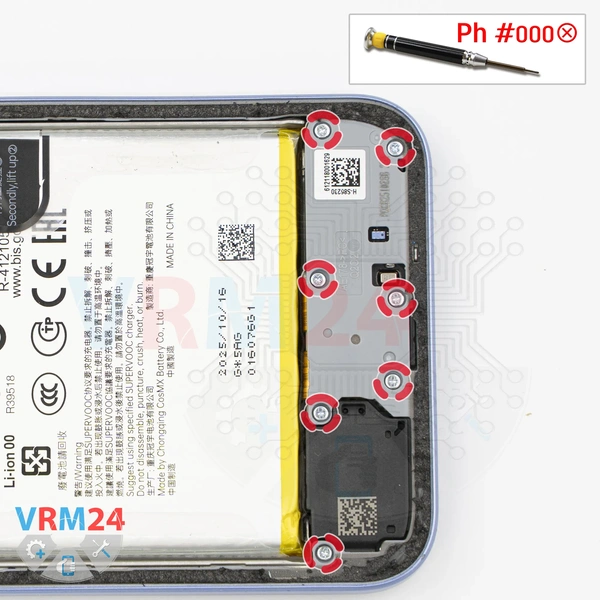

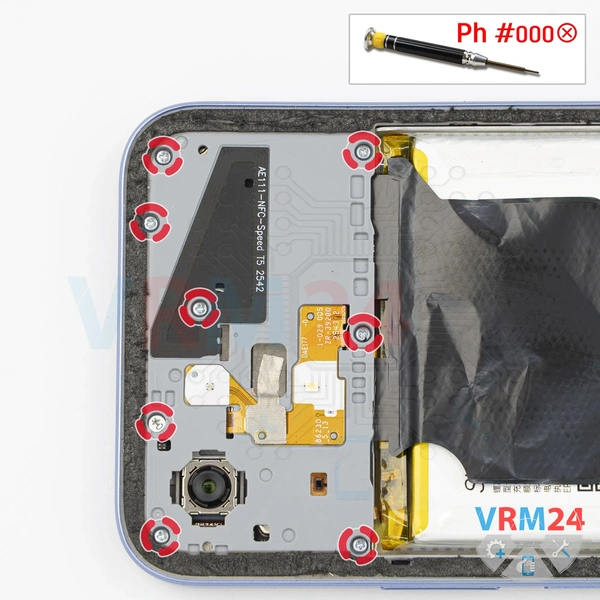

Après cela, nous passons au retrait des vis dans les sections supérieure et inférieure.

Pour cela, nous utilisons un tournevis 1.5 mm Phillips, ou Phillips #000.

Donc, nous retirons délicatement les vis et les plaçons sur une surface spéciale dans un ordre précis.

Bien sûr, il’est préférable de garder les vis de la section inférieure séparées de celles retirées précédemment.

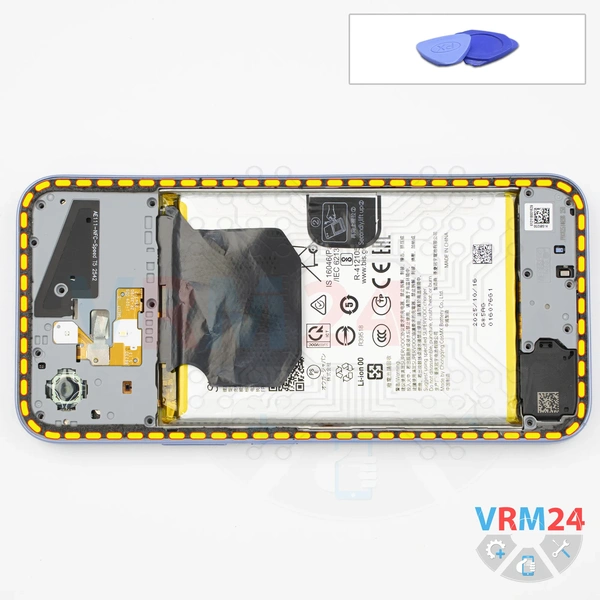

Après avoir retiré les vis, nous passons à la séparation du châssis intermédiaire.

Nous insérons un film plastique fin dans l'espace entre le châssis intermédiaire et le cadre de l'écran près de l'ouverture du tiroir de carte SIM. Nous le faisons glisser le long du bord, libérons plusieurs clips, puis utilisons un outil plus épais.

Cependant, dans notre cas, et spécifiquement avec ce modèle, le châssis intermédiaire est également collé en place. Donc même si nous libérons les clips, la coque ne se détachera pas.

Par conséquent, nous devons déterminer ou vérifier où se trouve l'adhésif supplémentaire. Nous devons soulever soigneusement la coque et la séparer en coupant la couche d'adhésif.

Nous devons être vraiment très prudents car la nappe flexible qui va au bouton latéral - très probablement au capteur d'empreintes digitales - se trouve juste dans cette zone. Elle est extrêmement fine et assez facile à endommager.

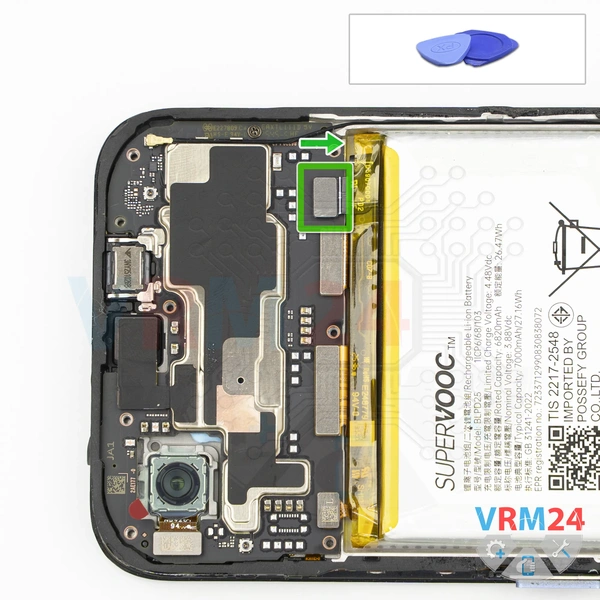

Ensuite, à l'aide d'un outil non métallique, nous débranchons le connecteur de la batterie et passons à la partie inférieure.

ℹ️ Le Realme C85 RMX5566 utilise une batterie rechargeable BLPD25 d'une capacité de 7000 mAh.

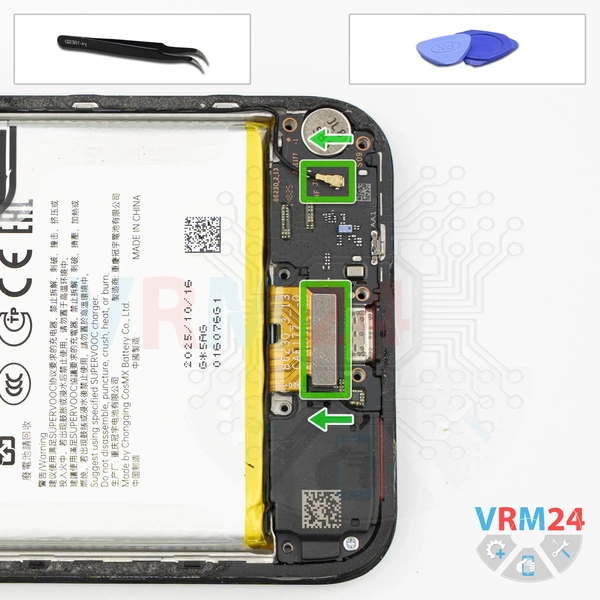

En bas, nous débranchons le connecteur du câble coaxial et débranchons la nappe flexible inter-cartes.

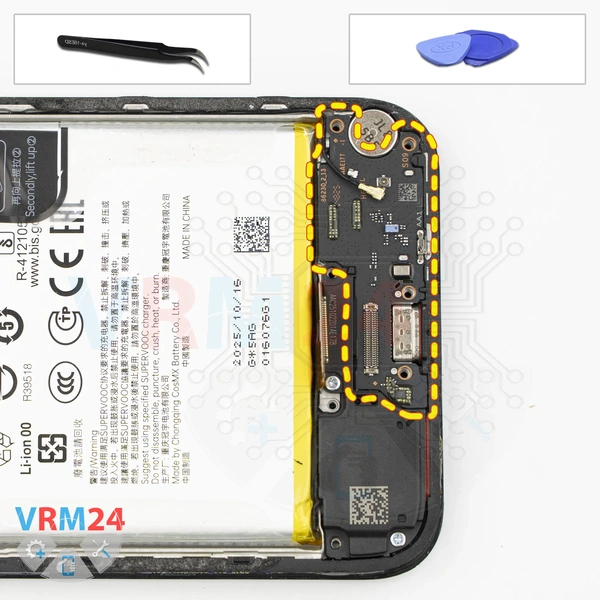

Nous devons d'abord retirer la carte fille.

Nous devons trouver le bon endroit où nous pouvons passer en dessous, la soulever avec précaution et la retirer.

Le haut-parleur ne peut pas être retiré à ce stade.

Nous séparons donc la carte fille avec précaution et la soulevons. La carte fille est également collée en place, nous la retirons donc.

La carte fille contient le port de charge et le microphone, avec le connecteur de carte au verso.

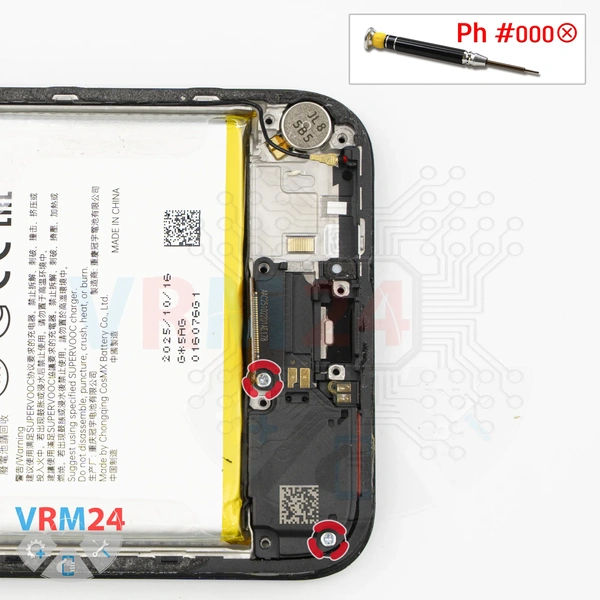

Nous devons également retirer les deux vis Phillips qui maintiennent le haut-parleur en place.

Nous retirons les vis avec précaution et les mettons de côté.

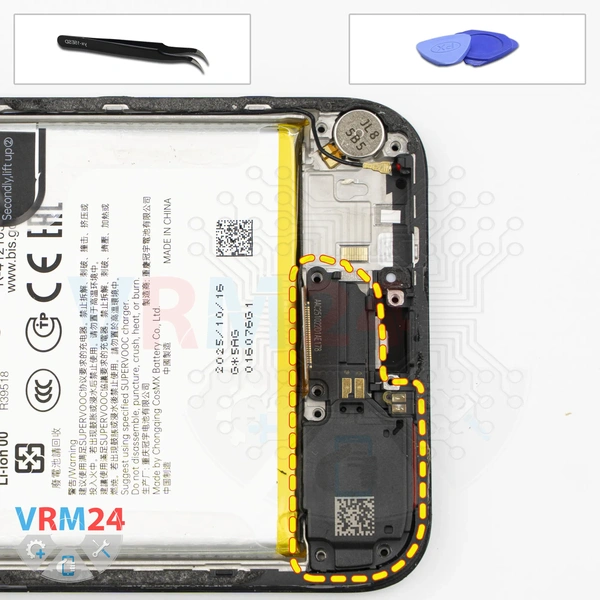

Nous pouvons maintenant retirer le haut-parleur.

Nous passons avec précaution en dessous par le bord - il est également légèrement collé en place - et le retirons.

Nous passons maintenant à la carte mère.

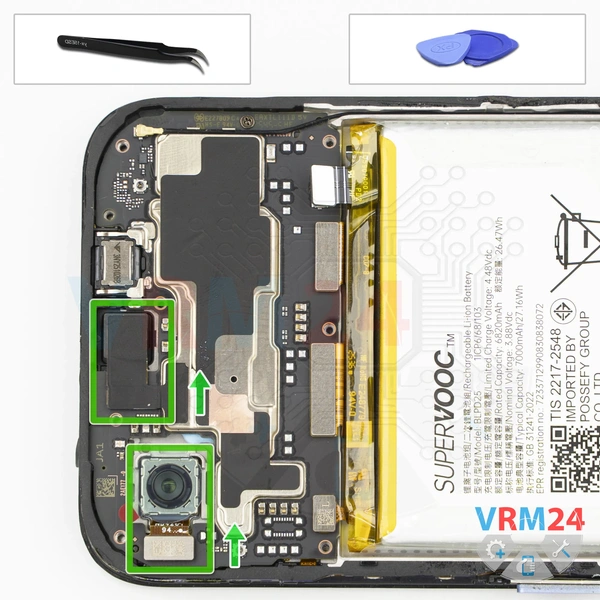

Sur la carte mère, nous débranchons une caméra arrière et débranchons la caméra frontale.

Il’est préférable de conserver le matériau de dissipation thermique de la caméra frontale, car nous en aurons besoin lors du remontage.

Il’est également préférable de couvrir l'objectif de la caméra afin qu'aucun débris ni poussière ne s'y dépose.

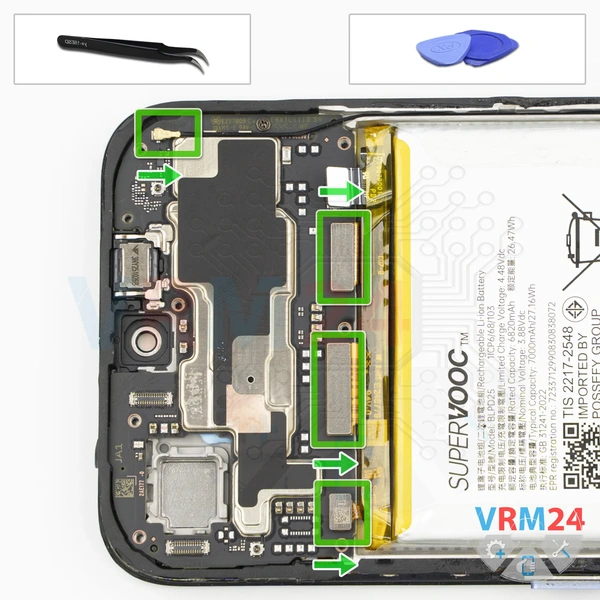

Ensuite, nous débranchons le connecteur de la nappe d'affichage, débranchons le connecteur de la nappe inter-cartes, débranchons la nappe des boutons latéraux et débranchons le connecteur du câble coaxial.

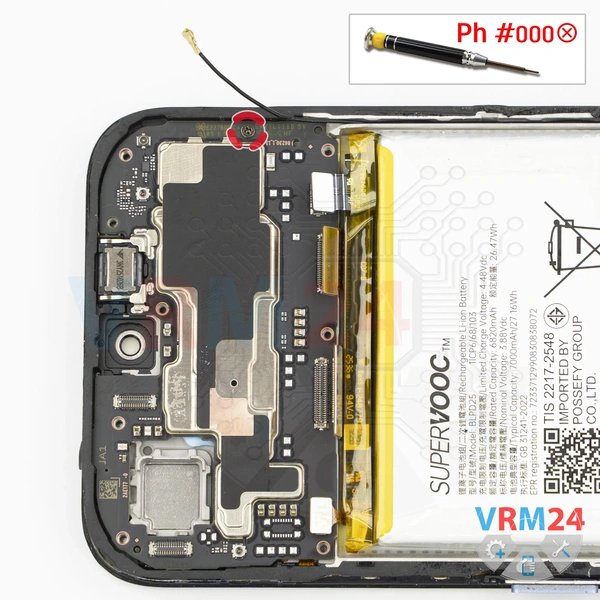

Nous retirons également la vis qui maintient la carte mère en place.

Cette vis est différente des précédentes.

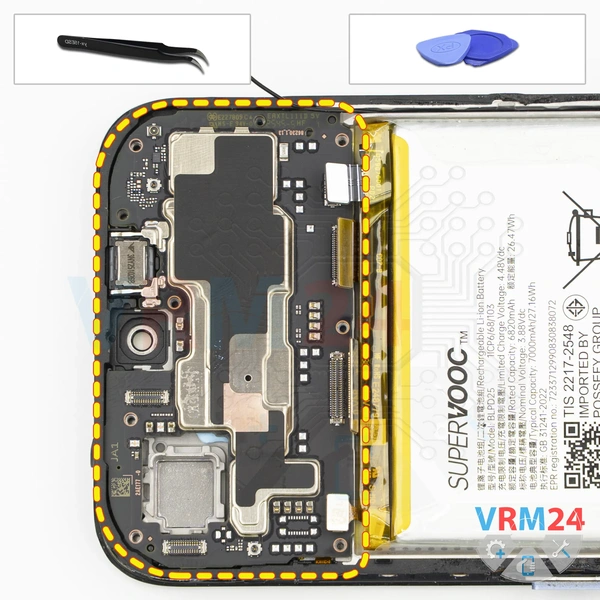

Maintenant, rien ne nous empêche de retirer la carte mère.

Nous passons avec précaution en dessous au bon endroit.

Notez que la carte mère peut également être maintenue en place par la pâte thermique au verso.

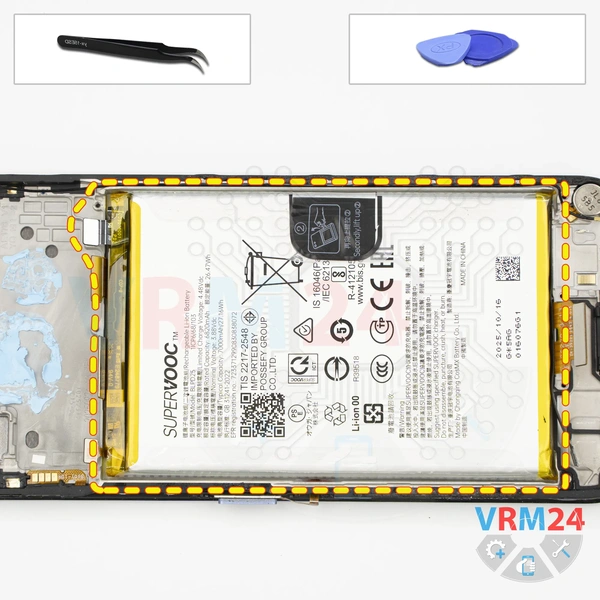

Enfin, nous passons au débranchement de la batterie.

Pour débrancher la batterie, il y a une languette noire que nous devons tirer vers le haut.

Et, bien sûr, il y a un film protecteur transparent que nous devons écarter pour qu'il’ne gêne pas.

Nous écartons le film transparent le plus possible sur le côté et tirons la languette noire vers le haut pour débrancher la batterie.

La batterie est fermement collée en place.

Sous la batterie, il y a un film adhésif protecteur transparent qui protège les nappes inter-cartes.
