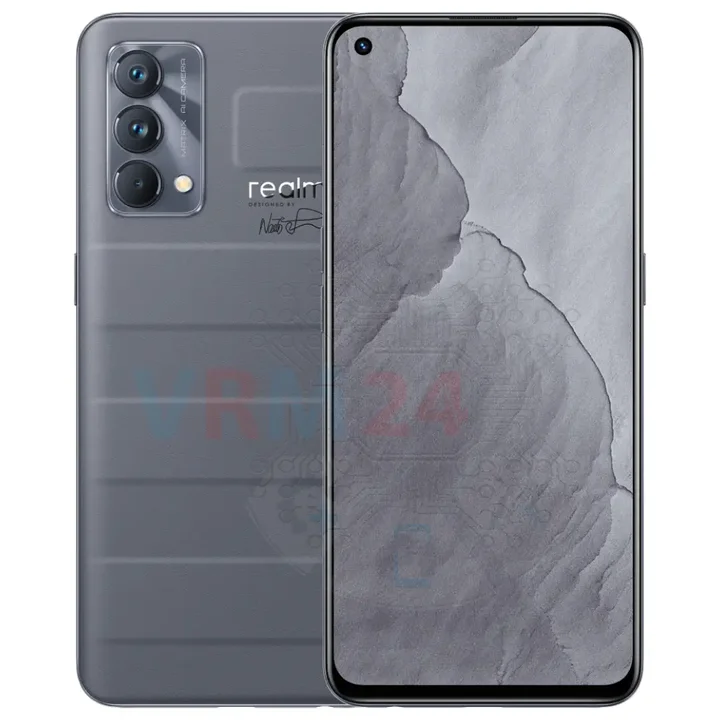

Démontage/Réparation de l'appareil mobile Realme GT Master Edition (Realme GT Master Edition RMX3363) avec la description de chaque étape et l'ensemble d'outils requis.

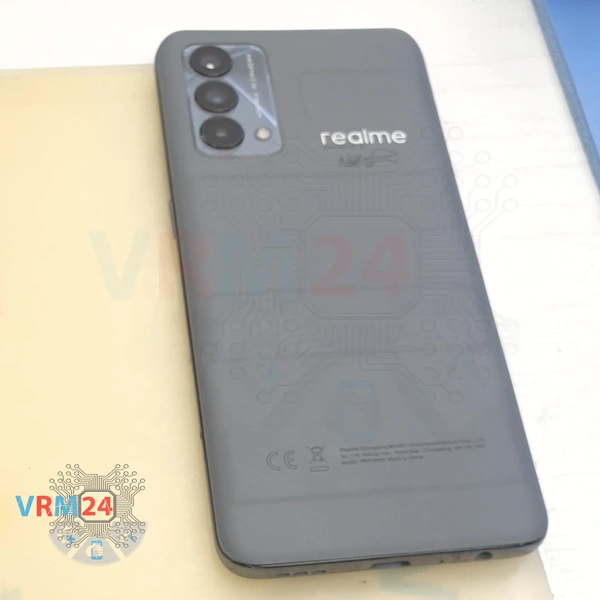

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de carte. Pour cela, nous utilisons un outil spécial, l'insérons dans le trou et poussons soigneusement le tiroir de carte.

Nous devons chauffer la surface de la coque arrière à environ 70 degrés Celsius ou 160 degrés Fahrenheit. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 5 à 7 minutes, nous pouvons passer au détachement de la coque arrière.

Pour détacher la coque arrière, nous utilisons un film plastique fin. Ce film peut provenir d'un nouvel écran ou d'une papeterie.

Insérez-le soigneusement dans l'espace entre la coque arrière, la coque intermédiaire et faites-le glisser doucement le long, en coupant la base adhésive.

⚠️ Il est toujours nécessaire d'être prudent dans la zone des caméras, afin de ne pas endommager les lentilles.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les dix vis.

Ensuite, nous passons au retrait des vis en bas, pour cela nous utilisons un tournevis Phillips 1.5mm ou un Philips #000.

Il semble que toutes les vis soient identiques, mais nous recommandons néanmoins de les placer sur une surface spéciale dans un ordre spécifique afin que rien ne soit mélangé lors du remontage, juste au cas où.

Et maintenant, nous passons au détachement de la coque intermédiaire.

Pour détacher la coque intermédiaire, nous utilisons un film plastique fin, l'insérons dans l'espace près du trou du tiroir de carte, détachons quelques clips puis utilisons un outil plus épais.

Nous longeons le bord, en déclipsant les clips.

Comme toujours, nous devons être prudents sur les coins, car la coque tient particulièrement fermement sur les coins.

Eh bien, et nous devons également être prudents dans la zone des boutons latéraux, car les boutons sont physiquement situés là.

Débranchez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Realme GT Master Edition RMX3363 possède une batterie BLP809 d'une capacité de 2100 mAh + 2100 mAh (également appelée batterie rechargeable).

Et nous procédons au dévissage de la vis qui maintient le cache avec un haut-parleur. Pour cela, nous utilisons également un tournevis Phillips de 1.5 millimètres ou Philips #000.

Et nous pouvons détacher le cache. Faites levier sur le bord et retirez le cache. Comme nous pouvons le voir sur le cache, nous avons le moteur de vibration et le haut-parleur. Et au dos se trouvent les pistes d'antenne.

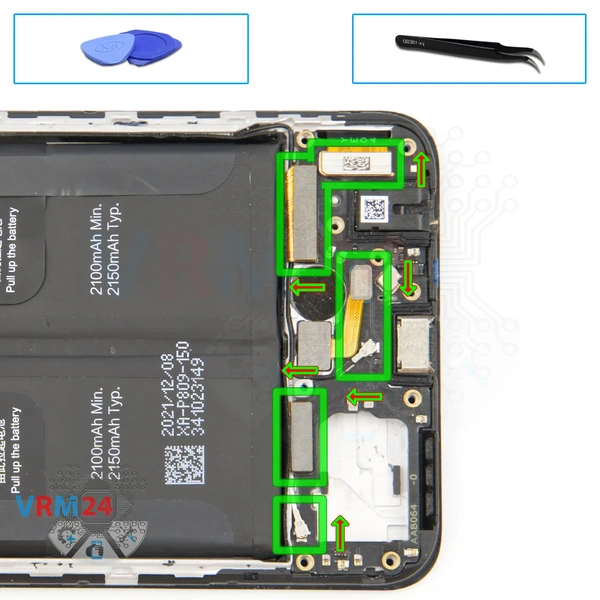

Nous débranchons le connecteur du câble coaxial, débranchons le connecteur du câble inter-cartes, débranchons le connecteur du deuxième câble inter-cartes, débranchons le connecteur de l'écran.

Nous devons débrancher un autre connecteur de câble coaxial et le connecteur du capteur d'empreintes digitales.

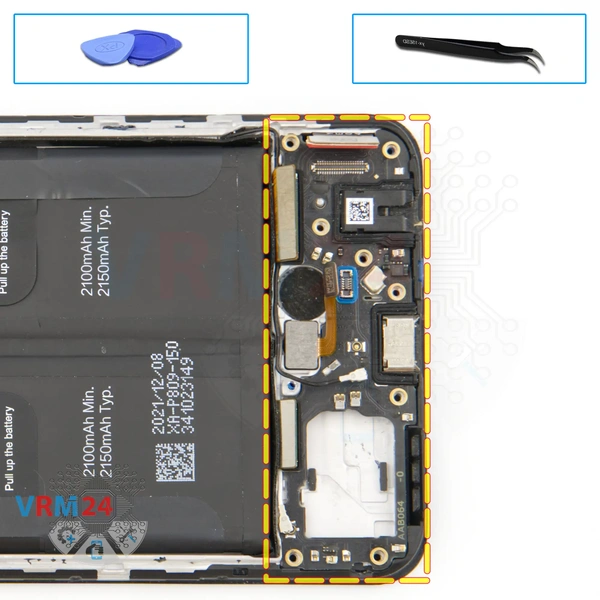

Et nous essayons de détacher la sous-carte.

Comme toujours, il est essentiel de trouver le bon endroit où nous pouvons accrocher, soulever et retirer soigneusement la sous-carte.

Sur la sous-carte, nous avons le port de charge, le microphone sous le blindage, la prise jack et d'autres éléments au dos.

Et nous détachons la caméra frontale.

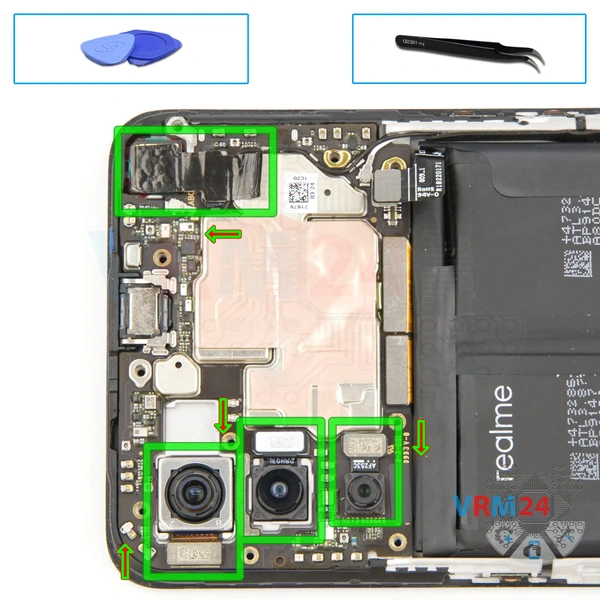

Ensuite, nous détachons les caméras arrière.

Il est préférable de tenir les caméras par la base pour qu'elles ne s'envolent pas accidentellement et que nous n'endommangions pas les lentilles.

Il est également préférable de tenir les caméras de manière à ne pas toucher les lentilles avec nos doigts.

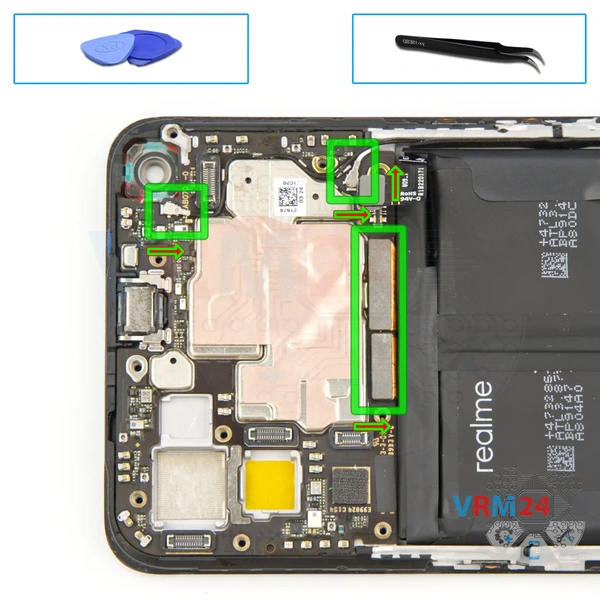

Nous débranchons les connecteurs sur la carte mère.

Nous débranchons le connecteur du câble d'écran, débranchons le connecteur du câble inter-cartes, débranchons le connecteur du câble coaxial, débranchons le connecteur du deuxième câble coaxial et libérons le câble lui-même des clips qui le fixent sur la carte mère.

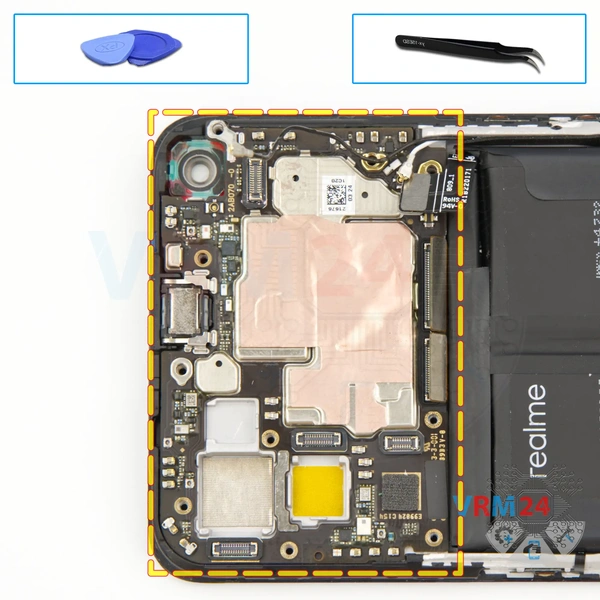

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

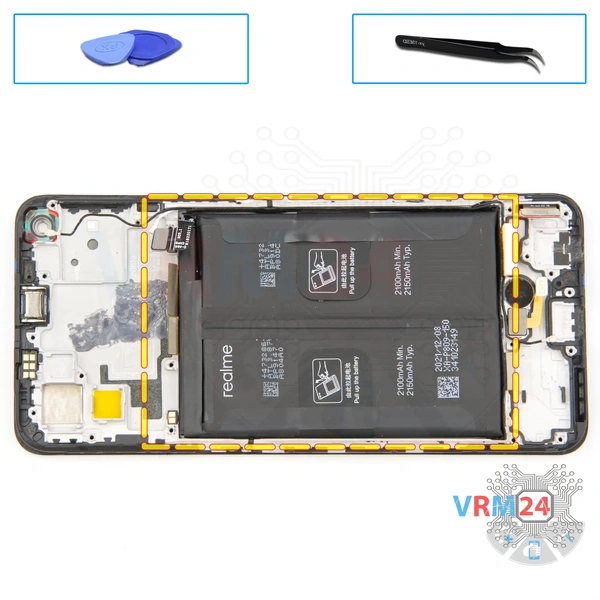

Nous passons au détachement de la batterie.

Comme nous pouvons le voir, nous avons un revêtement noir et deux languettes noires.

Nous devons déplier toutes ces choses et tirer les deux longues languettes noires vers le haut. Donc, nous tirons seulement une languette, et comme nous pouvons le voir, la batterie se détache assez facilement.

Sous la batterie, nous avons un revêtement transparent protégeant les câbles inter-cartes.

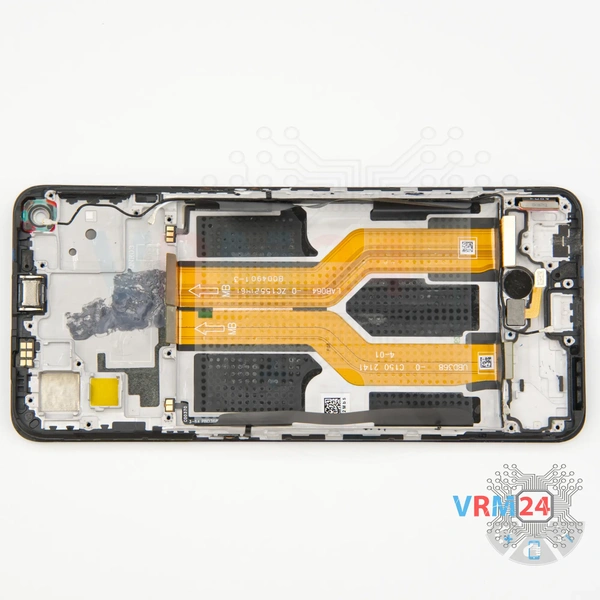

ℹ️ Dans le cadre de l'écran sont restés : le haut-parleur d'écoute, le capteur d'empreintes digitales et le moteur de vibration.
