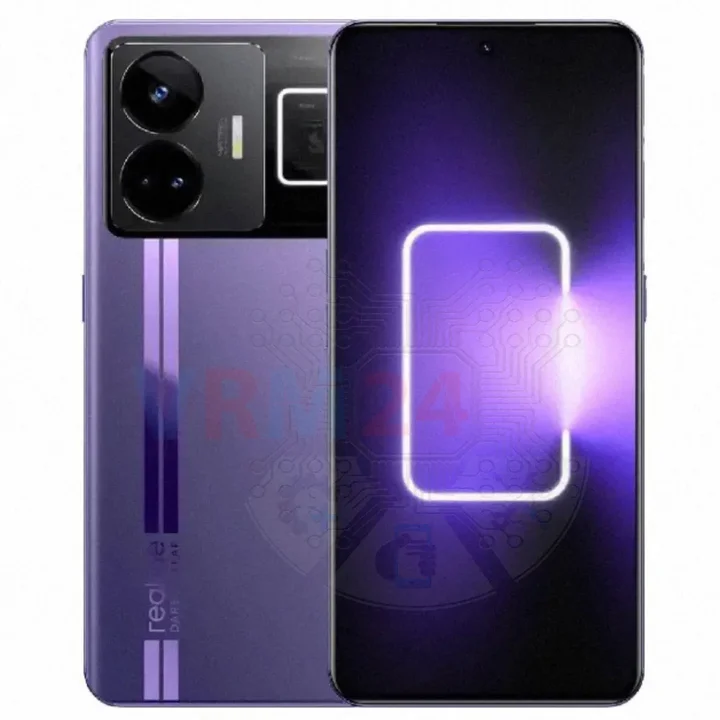

Démontage/Réparation de l'appareil mobile Realme GT Neo 5 SE (Realme GT Neo 5 SE RMX3701) avec la description de chaque étape et l'ensemble d'outils requis.

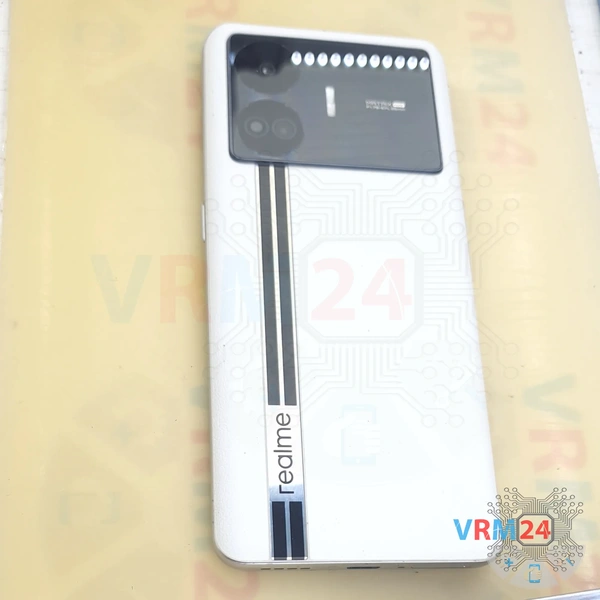

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

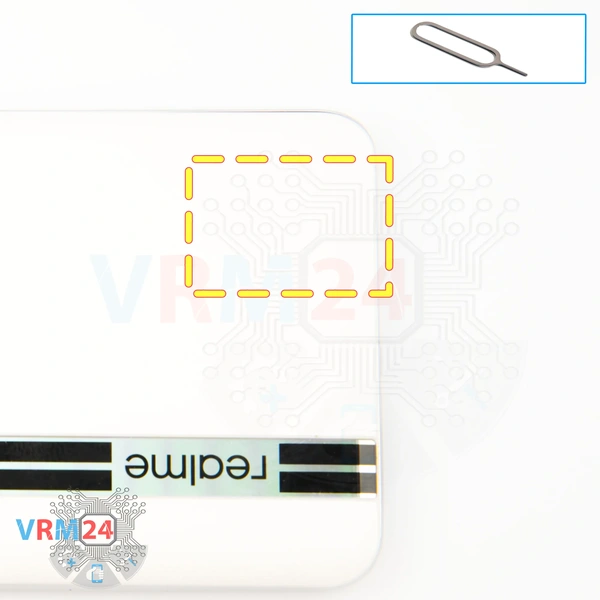

Tout d'abord, nous devons retirer le tiroir de la carte SIM. Utilisez l'outil d'éjection, insérez-le dans le trou et poussez le tiroir vers l'extérieur.

Ensuite, nous devons chauffer la coque arrière. Nous’utilisons un tapis chauffant pour cela, mais vous pouvez aussi utiliser un pistolet thermique ou un sèche-cheveux. Chauffez à environ 70°C, soit environ 160°F. Maintenez la chaleur pendant environ 10 minutes.

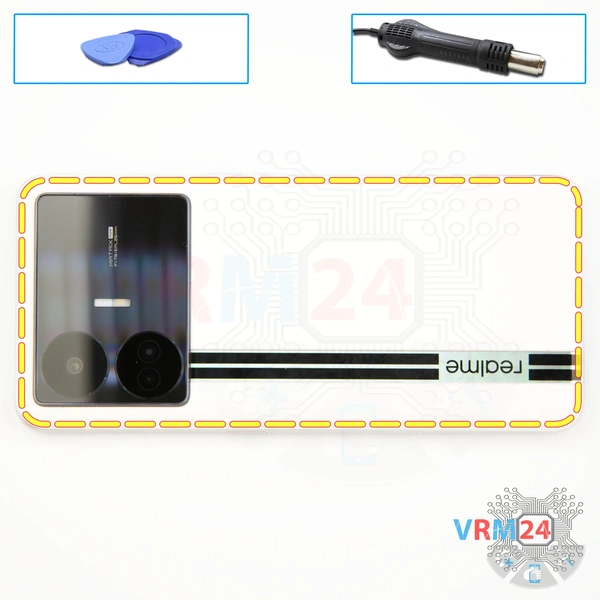

Et nous passons à la séparation de la coque arrière. Pour cela, nous utilisons un film plastique fin. Insérez-le dans l'espace entre la coque arrière et le châssis intermédiaire, et faites-le glisser doucement le long du bord pour couper l'adhésif.

Comme toujours, soyez extrêmement prudent autour de la zone de la caméra, car la coque à cet endroit peut avoir un adhésif supplémentaire. Et bien sûr, faites attention à ne pas rayer les lentilles.

À ce stade, il’est judicieux de couvrir les lentilles de la caméra. Nous utilisons un film protecteur pour cela.

Important : le film se place sur le rebord autour des lentilles, pas directement sur les lentilles elles-mêmes.

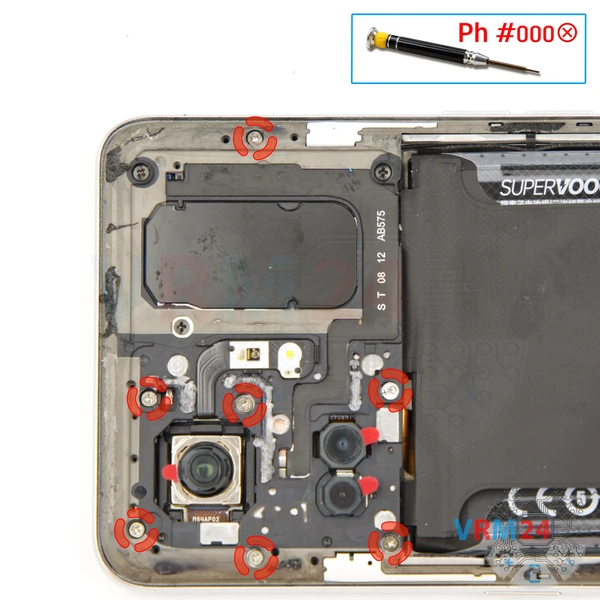

Passons maintenant au dévissage des sept vis de la partie supérieure.

Dévissez-les soigneusement à l'aide d'un tournevis cruciforme 1.5 mm, ou d'un cruciforme n°000.

Placez les vis sur un plateau spécial ou un tapis magnétique dans un ordre défini, afin que vous ne les mélangiez pas’ lors du remontage, car elles peuvent différer en taille et en couleur.

Il arrive que les vis ne s'adaptent pas bien à d'autres trous, l'organisation est donc essentielle’.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les trois longues vis noires.

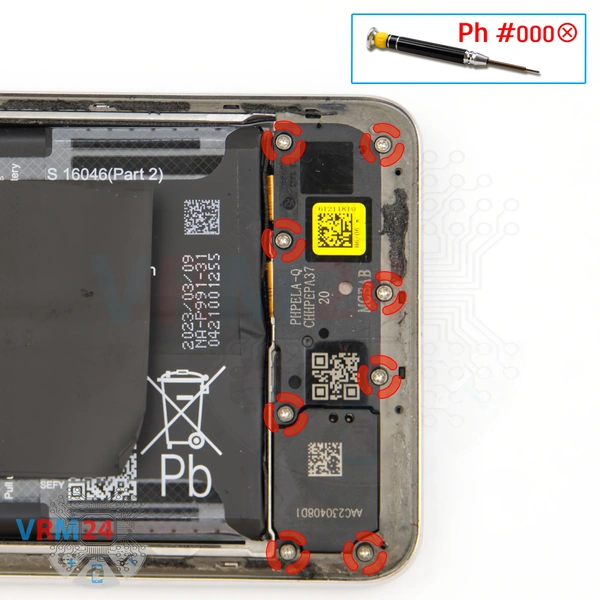

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les huit vis de la section inférieure.

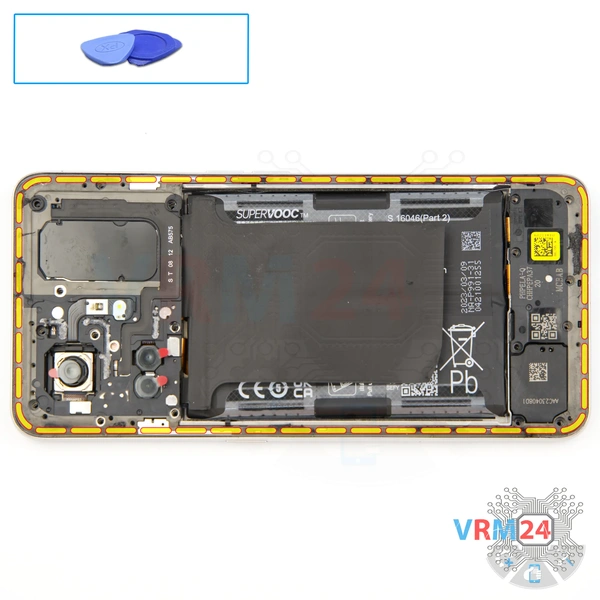

Une fois toutes les vis retirées, nous pouvons détacher le châssis intermédiaire.

Commencez à nouveau avec le film plastique fin—insérez-le dans l'espace entre le châssis intermédiaire et le cadre de l'écran, de préférence près de l'ouverture du logement de la carte SIM.

Déclipsez soigneusement quelques clips, puis passez à un outil plus robuste.

Sur ce modèle, le châssis intermédiaire est particulièrement serré, alors soyez prudent dans les coins pour éviter d'endommager les bords de l'écran.

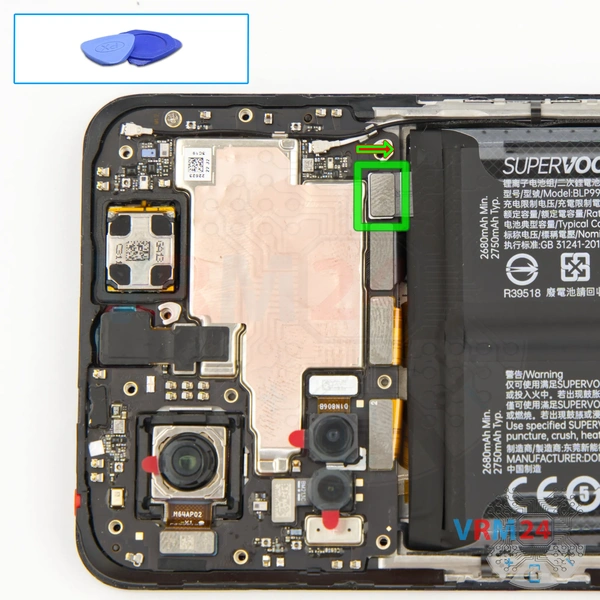

Ensuite, déconnectez le connecteur de la batterie à l'aide d'un outil non métallique.

ℹ️ Le modèle Realme GT Neo 5 SE RMX3701 possède une batterie BLP991 d'une capacité de 2750 x 2 mAh (également appelée batterie rechargeable).

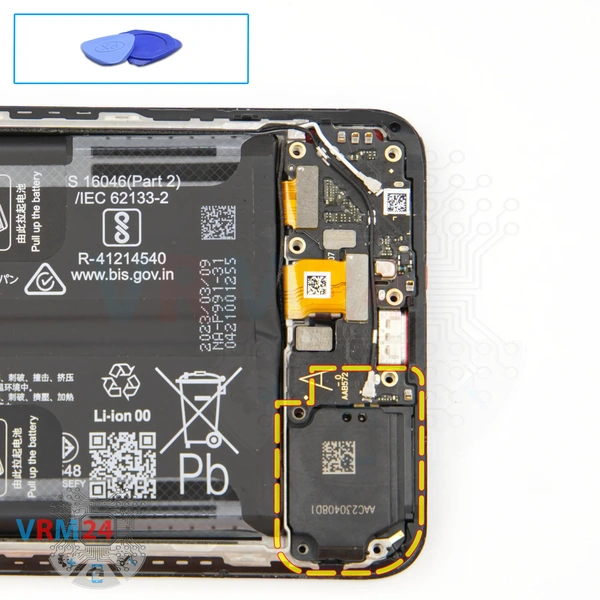

Ensuite, retirez le cache du haut-parleur.

Là encore, trouvez le bon endroit pour faire levier afin qu'il se détache en douceur.

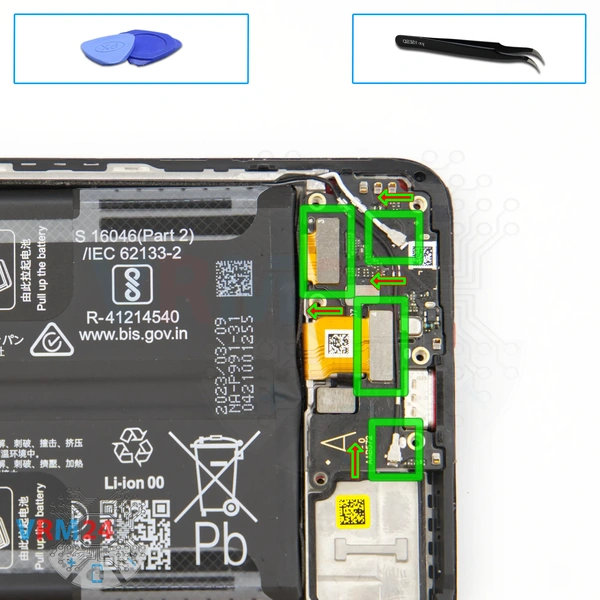

Nous pouvons déconnecter les nappes inter-cartes, le connecteur de la nappe du capteur d'empreintes digitales et les connecteurs des câbles coaxiaux.

Libérez les câbles coaxiaux des clips qui les maintiennent sur la sous-carte.

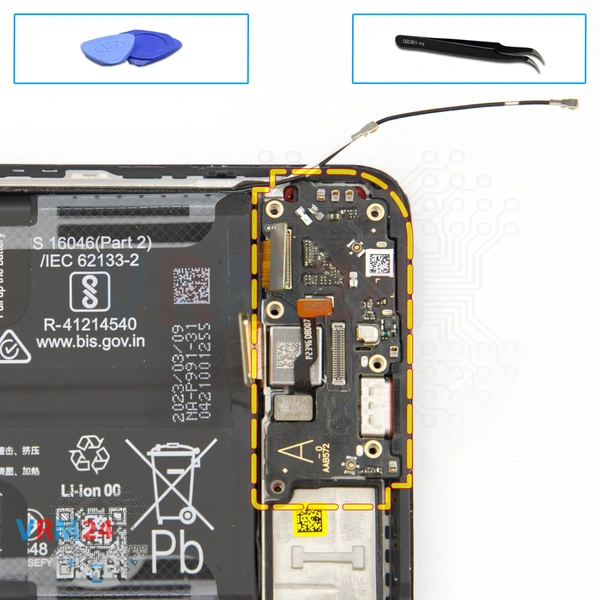

Ensuite, nous pouvons retirer la carte fille.

Comme toujours, trouvez le bon endroit pour la faire levier—ne forcez pas, et n’essayez pas de la plier.’

elle est légèrement encastrée dans le cadre de l

’Sur la carte fille, vous trouverez le port de charge, le microphone et le connecteur SIM de l

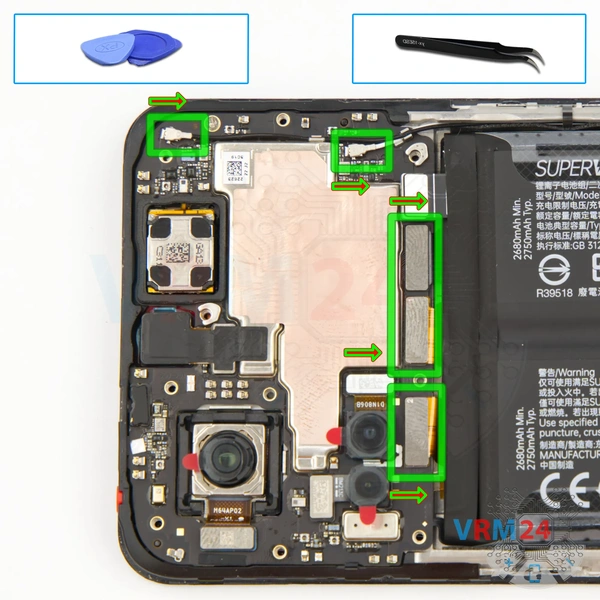

Ensuite, déconnectez les câbles coaxiaux et libérez-les des clips sur la carte mère.

Et déconnectez les connecteurs des nappes inter-cartes et le connecteur de la nappe de l'écran.

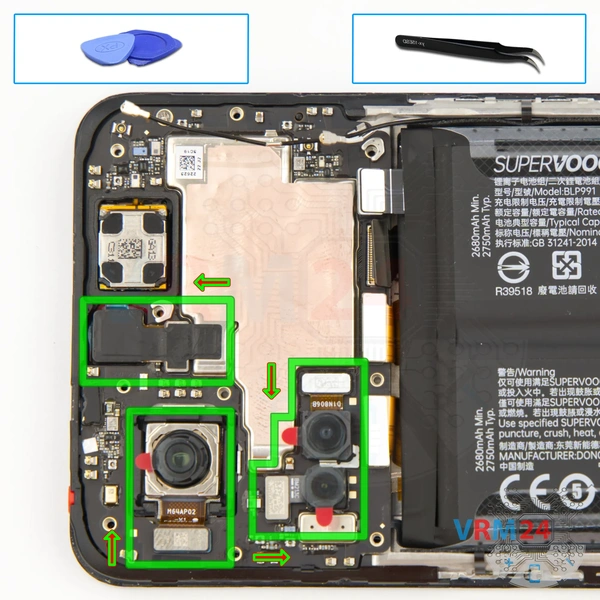

Déconnectez les appareils photo.

Comme vous le verrez, les appareils photo sont collés par leur base au cadre de l’écran et éventuellement aux blindages de la carte mère. Décollez-les soigneusement et mettez-les de côté.

Déconnectez les appareils photo arrière un par un—ne forcez jamais, afin de ne pas déchirer une nappe flexible ni endommager le corps d’un appareil photo.

Déconnectez ensuite la caméra frontale.

Il est également judicieux de couvrir sa lentille avec un film protecteur pour éviter que la poussière ou les débris ne pénètrent à l’intérieur.

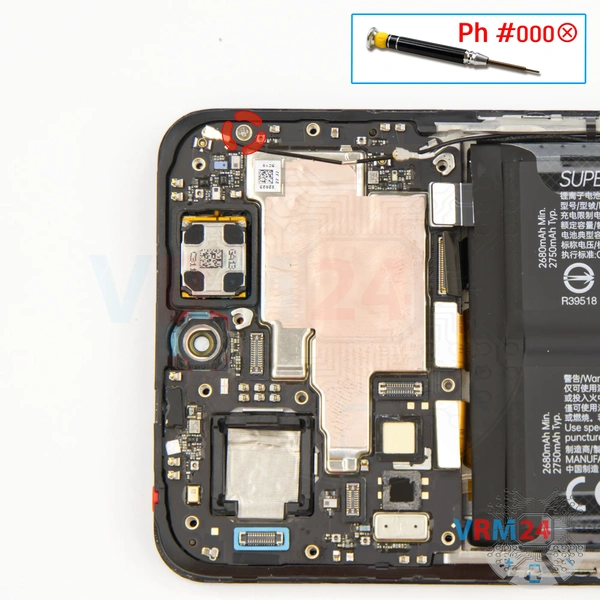

Avant de retirer la carte mère, assurez-vous que rien ne la retient.

Comme nous pouvons le voir, il’reste une dernière vis qui la fixe.

Dévissez-la à l'aide du même tournevis 1.5 mm Phillips.

Cette vis est différente des autres, alors mettez-la de côté séparément.

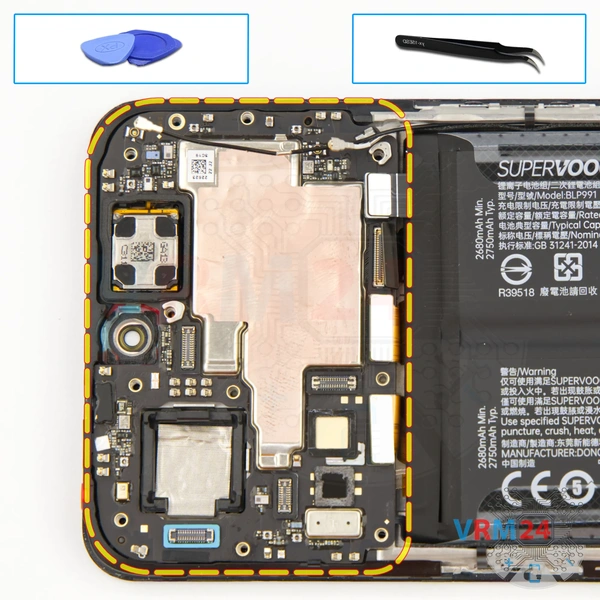

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

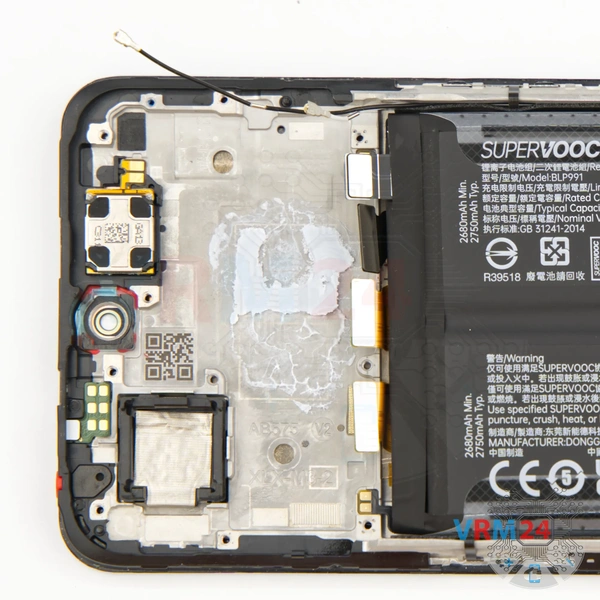

ℹ️ Dans le cadre de l'écran, il reste : le haut-parleur d'écoute, la batterie, le capteur d'empreintes digitales et le moteur de vibration.
