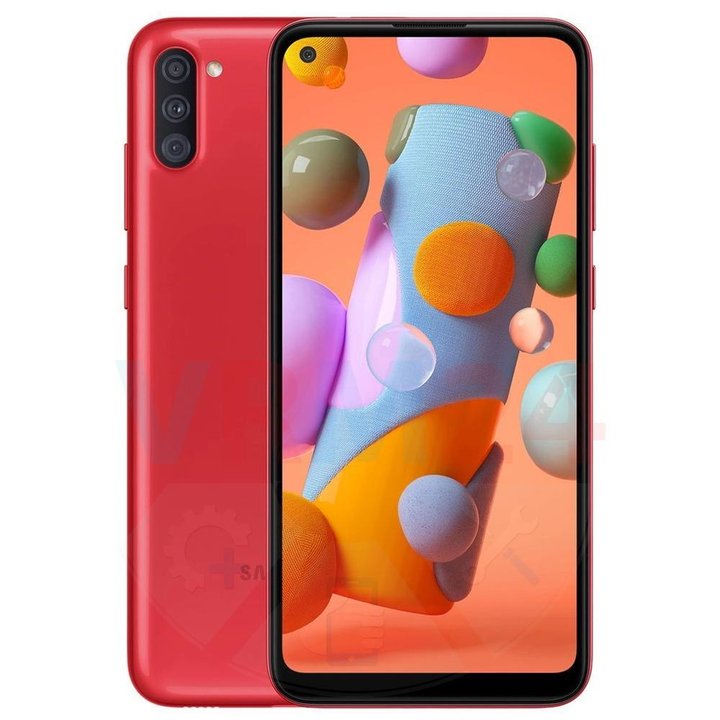

Démontage/Réparation de l'appareil mobile Samsung Galaxy A11 SM-A115 avec la description de chaque étape et l'ensemble d'outils requis.

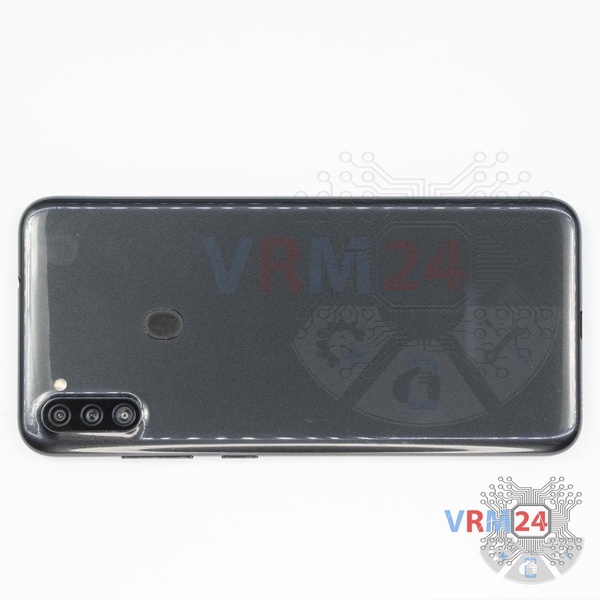

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

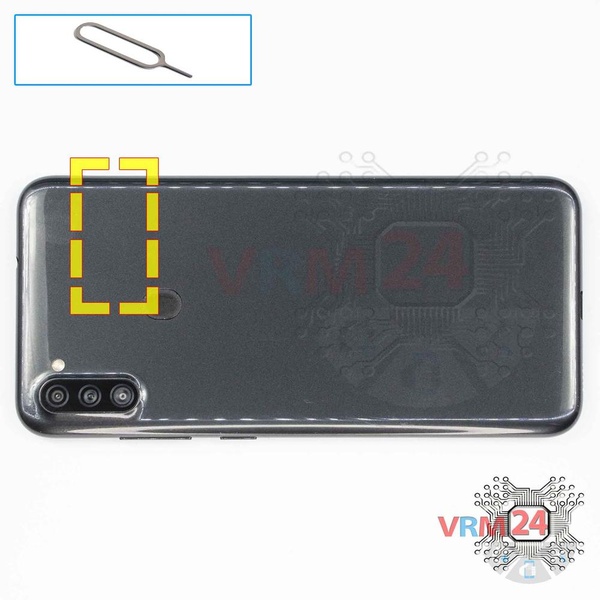

Utilisez l'outil clé (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

ℹ️ Rappelez-vous l'emplacement des tiroirs de carte SIM et de carte mémoire (Micro SD) afin que rien ne soit confondu lors du remontage.

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

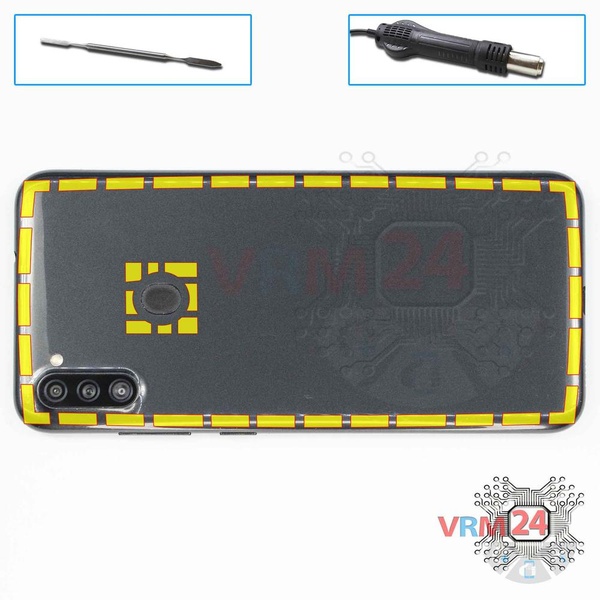

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être endommagé.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

⚠ Repérez à l'avance sur l'image l'emplacement des câbles’ pour la carte intercalaire, l'écran tactile, l'affichage, les boutons (le cas échéant) sous la coque afin de ne pas les endommager accidentellement.

⚠ Faites attention au câble du capteur d'empreintes digitales collé à l'intérieur de la coque arrière. La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° °C / 125° °F.

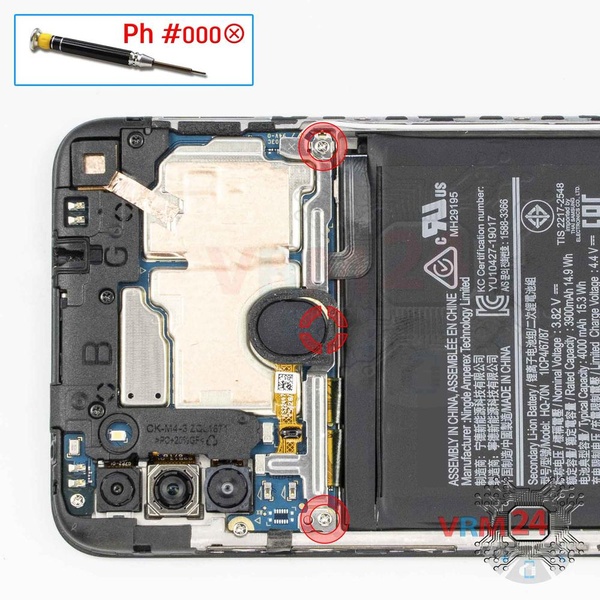

Dévissez le capteur d'empreintes digitales. À l'aide d'un tournevis (Phillips 1.5 mm PH000), 3 dévissez les vis.

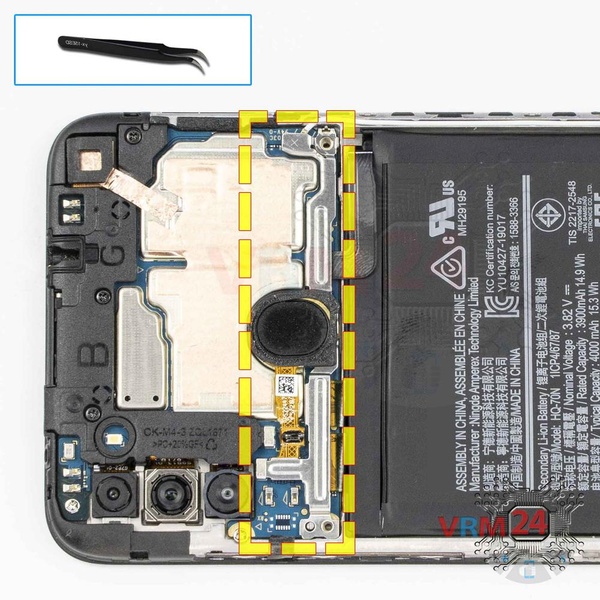

Retirez le support maintenant les connecteurs.

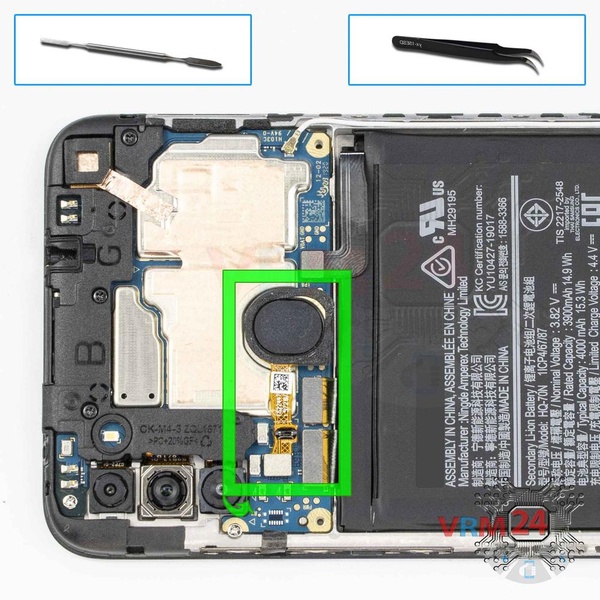

Faites levier sur le connecteur et retirez le capteur d'empreintes digitales.

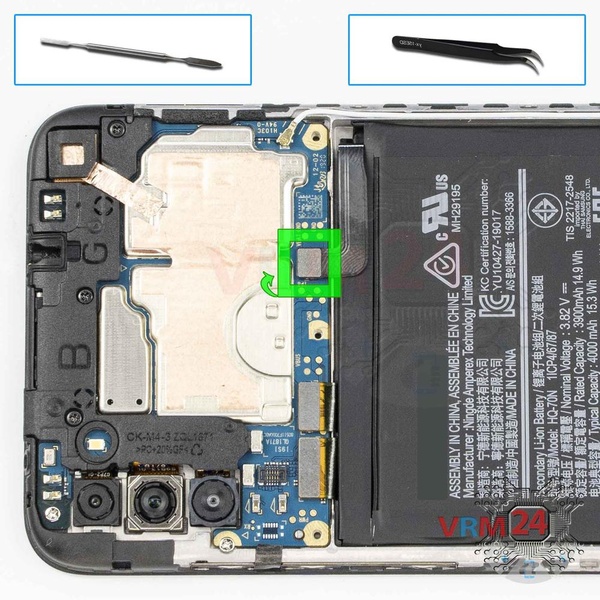

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Samsung Galaxy A11 SM-A115 possède une batterie HQ-70N d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage. Essayez également de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable, ou faites-le avec précaution.

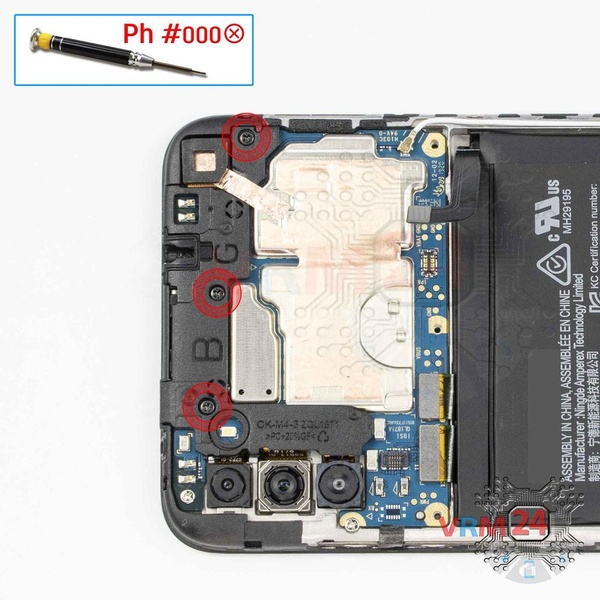

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis dans la partie supérieure du téléphone.

⚠ Essayez de ne pas toucher l'appareil photo. L'appareil photo est assez fragile ! Si vous laissez des empreintes ou d'autres marques sur l'objectif, il sera assez difficile de nettoyer l'objectif, et la qualité des images pourrait se détériorer.

⚠ Faites également attention à ne pas endommager de quelque manière que ce soit la coque de protection de la batterie du téléphone. Cette batterie PEUT PRENDRE FEU OU EXPLOSER.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis et les pièces individuelles retirées (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

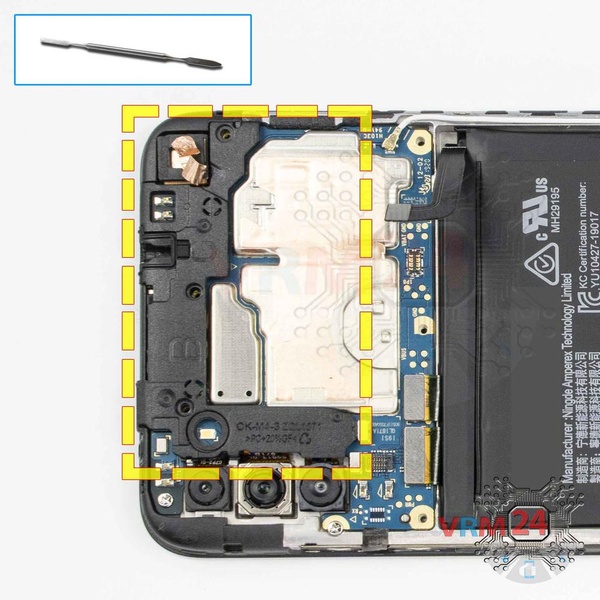

Retirez le cache qui protège les appareils photo, le haut-parleur d'écoute et la prise casque.

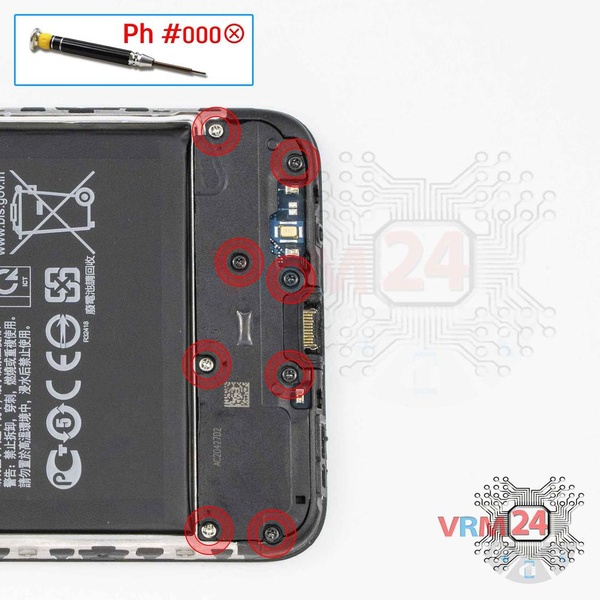

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis dans la partie inférieure du téléphone.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis et les pièces individuelles retirées (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

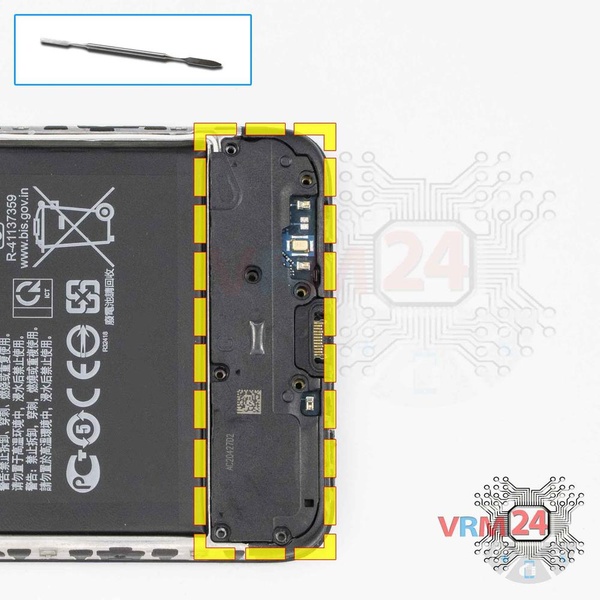

Retirez l'ensemble haut-parleur avec les antennes.

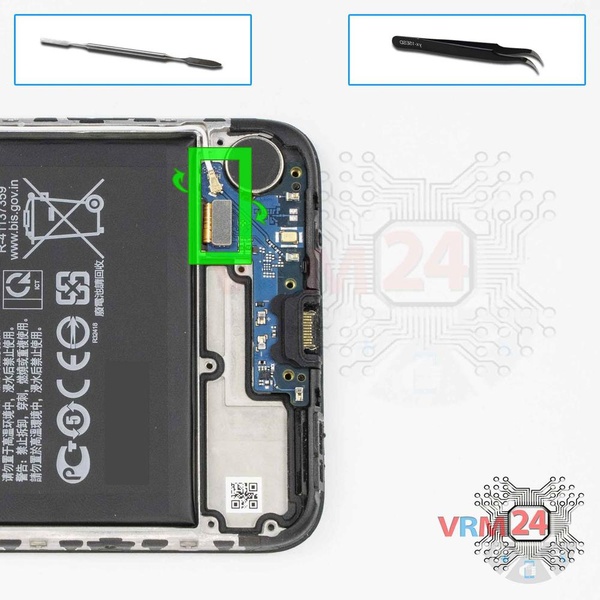

Déconnectez le connecteur du câble coaxial et le câble inter-carte sous-écran sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le soulevez pas avec un outil pointu, les connecteurs sont assez faibles et se cassent facilement, ou le câble tombe de l'extrémité (cosse).

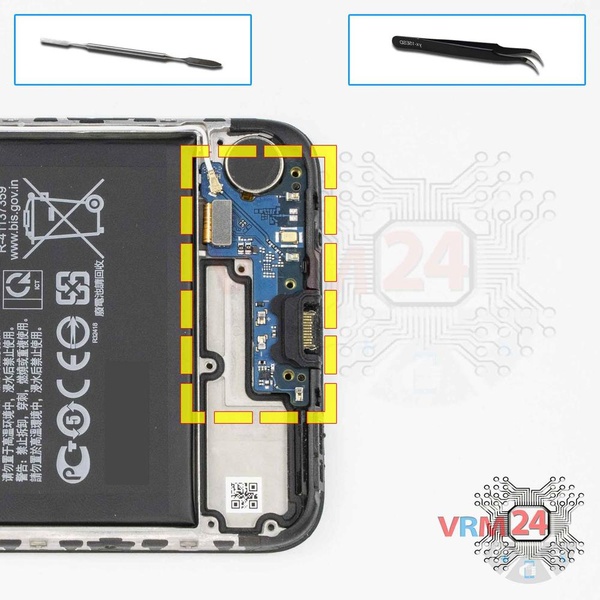

Retirez la carte fille. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

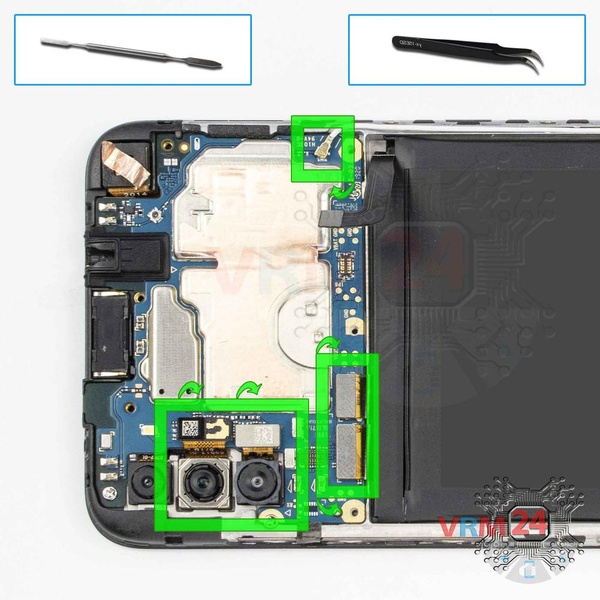

Soulevez les connecteurs du câble du module d'affichage, du câble intercalaire et du câble coaxial. Retirez également deux appareils photo arrière.

⚠ Faites attention lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

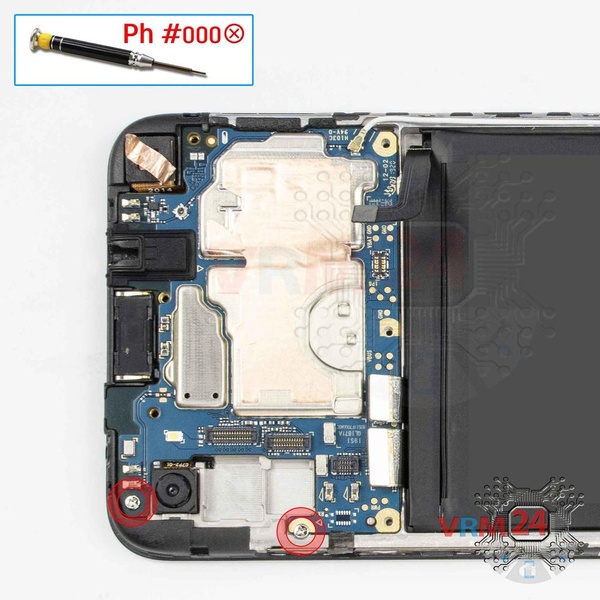

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis fixant la carte mère.

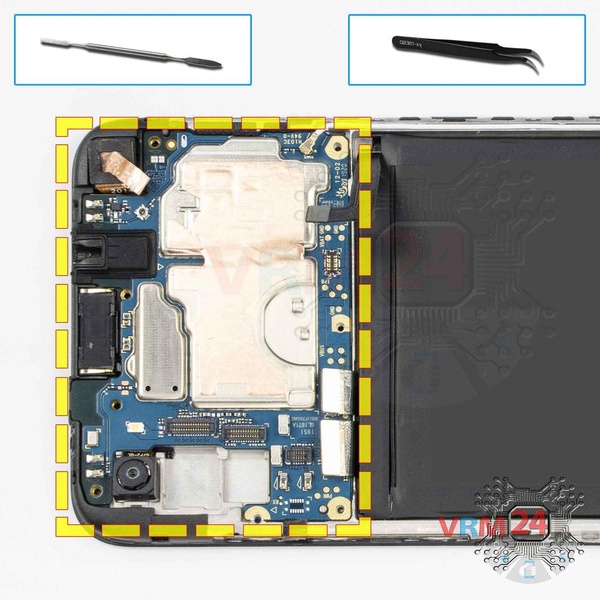

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

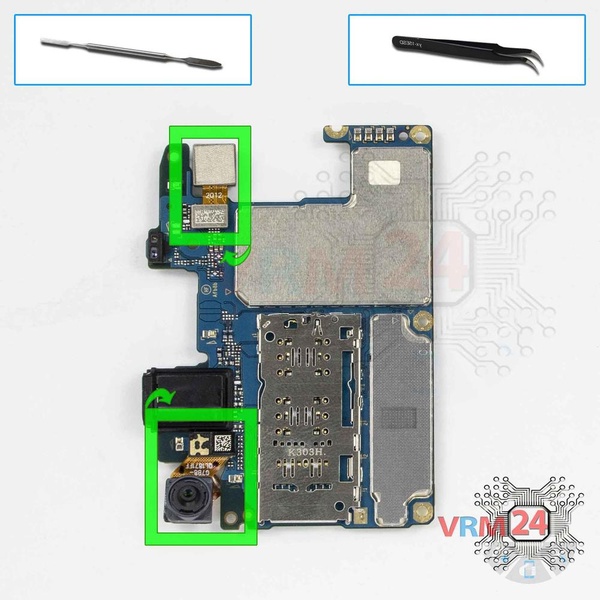

Déconnectez les connecteurs et retirez un appareil photo arrière et un appareil photo frontal (selfie).
