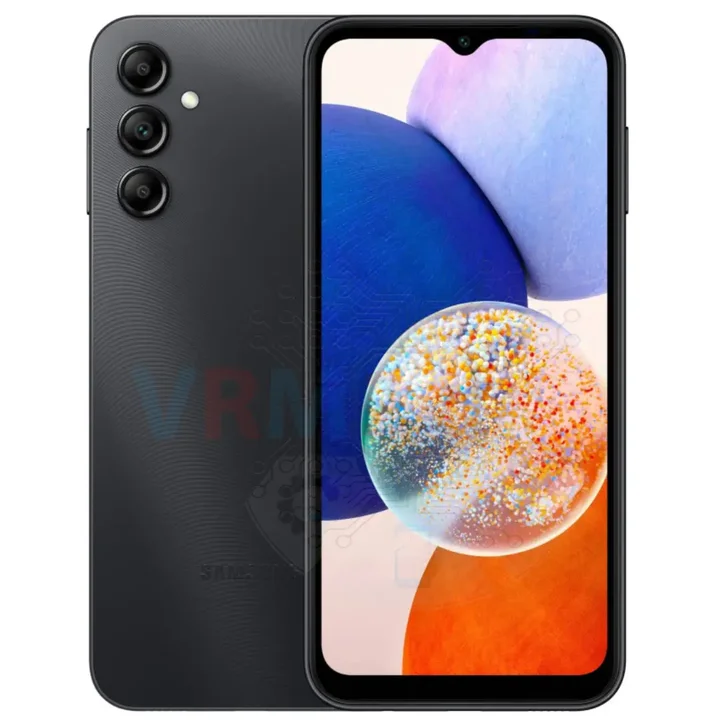

Démontage/Réparation de l'appareil mobile Samsung Galaxy A14 SM-A145 avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Ensuite, nous passons au retrait de la coque arrière et pour cela, nous pouvons utiliser un outil en plastique ou un film plastique.

Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière dans la zone du tiroir de cartes et nous le faisons glisser le long de la coque arrière pour la détacher. Soyez toujours prudent dans la zone des boutons latéraux, car c'est là qu'ils sont physiquement situés et que leur câble passe.

Faites soigneusement glisser l'outil en décrochant les clips ou les crochets qui maintiennent la coque arrière.

Pour déconnecter le connecteur du câble du capteur d'empreintes digitales, nous devons dévisser les vis et retirer le cache qui masque la carte mère.

Nous pouvons utiliser un magnétiseur pour faciliter le dévissage et le retrait des vis. Pour dévisser les vis, nous utilisons un tournevis cruciforme 1.5mm ou #000. Nous recommandons de placer les vis sur une surface spéciale dans un ordre facile à mémoriser afin de ne rien mélanger lors du remontage.

De plus, les vis peuvent être non magnétiques dans la zone des caméras, nous devons donc y prêter attention.

Après avoir retiré les vis, nous passons au détachement du cache. Comme nous pouvons le voir, le cache présente une petite encoche sur un côté. Nous utilisons un outil non métallique pour le faire levier et retirer le cache.

Déconnectez le connecteur de la batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy A14 SM-A145 possède une batterie HQ-50SD d'une capacité de 5000 mAh (également appelée batterie rechargeable).

Déconnectez le connecteur de la nappe du capteur d'empreintes digitales et retirez la coque arrière.

À l'aide d'un tournevis Philips 1.5 mm (PH#000), dévissez les huit vis.

Faites levier sur le bord et retirez le cache avec un haut-parleur.

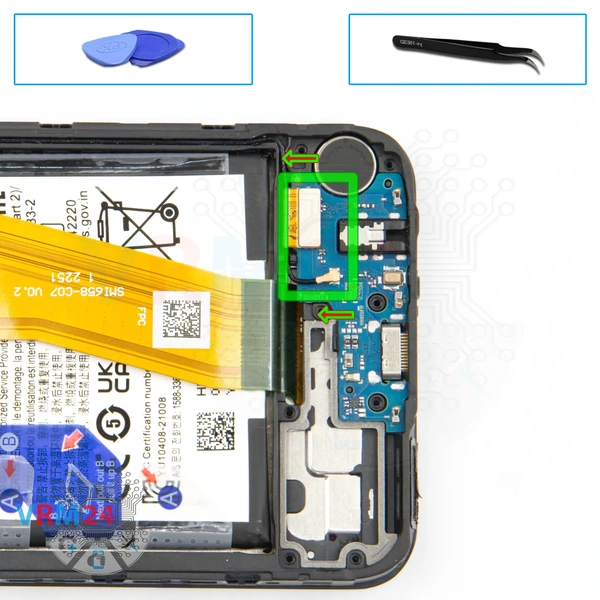

Débranchez le connecteur du câble coaxial, le connecteur du câble inter-cartes.

⚠️ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

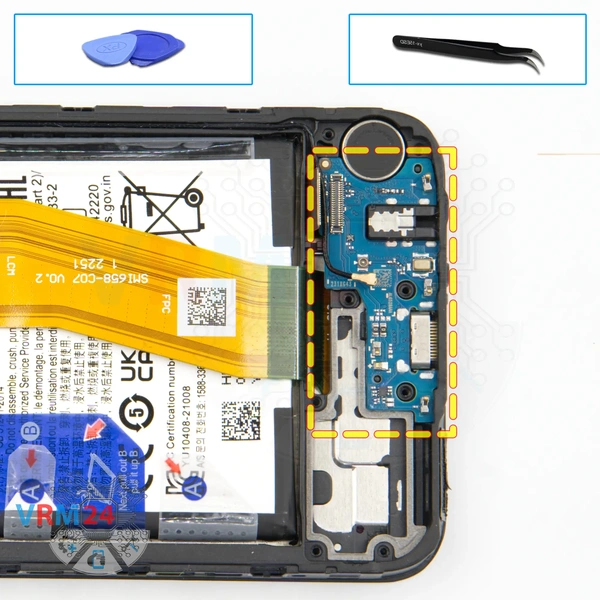

Retirez la carte fille. Elle peut être collée au châssis ou fixée par des attaches comme des loquets ou des crochets, soyez donc prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, un port jack casque, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

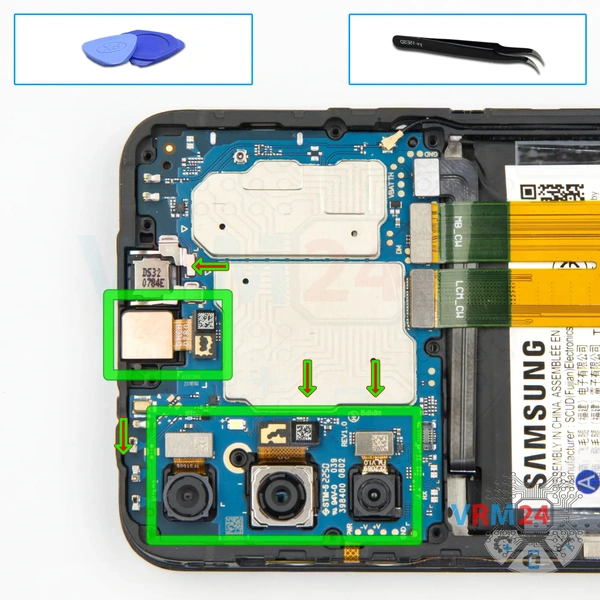

Et nous passons au détachement des caméras. Accrochez soigneusement les connecteurs, tout en tenant le corps des caméras pour qu'elles ne s'envolent pas et que rien ne soit endommagé, par exemple la lentille.

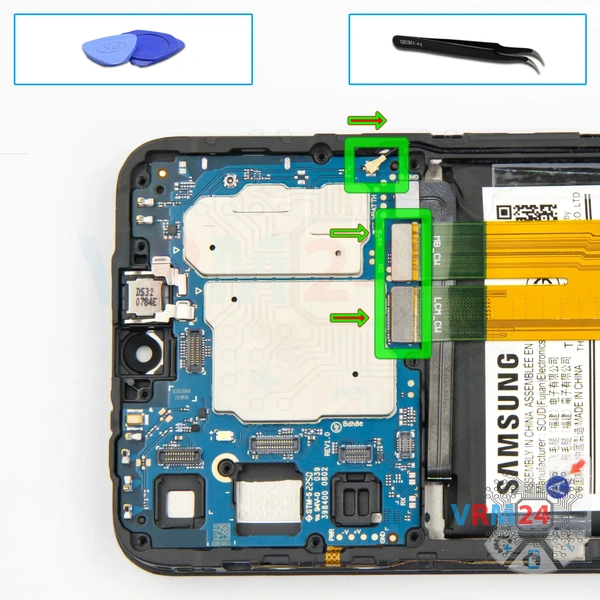

Déconnectez soigneusement le connecteur du câble coaxial, le connecteur d'écran et le connecteur du câble inter-cartes.

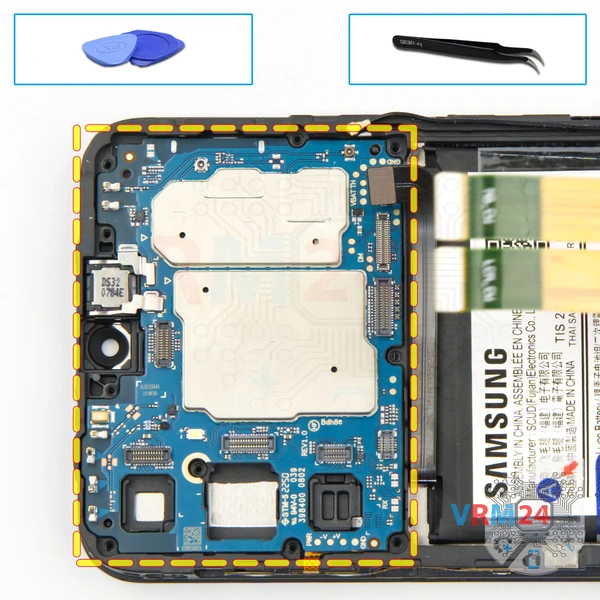

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

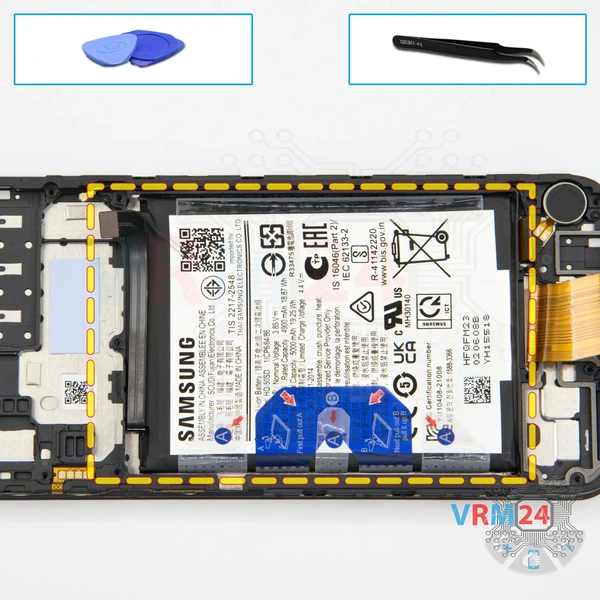

Enfin, nous passons au détachement de la batterie. Nous avons trois languettes étroites avec la lettre A que nous devons décoller. Celles-ci maintiennent la batterie, ainsi que la large languette bleue avec la lettre B sur laquelle nous allons tirer.

D'une main, nous tenons le cadre de l'écran et de l'autre main, nous tirons doucement la languette bleue vers le haut, en détachant la batterie. Comme nous pouvons le voir, la batterie est également maintenue par le revêtement protecteur transparent qui protège le cadre de l'écran.

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, le câble coaxial et le moteur de vibration.
