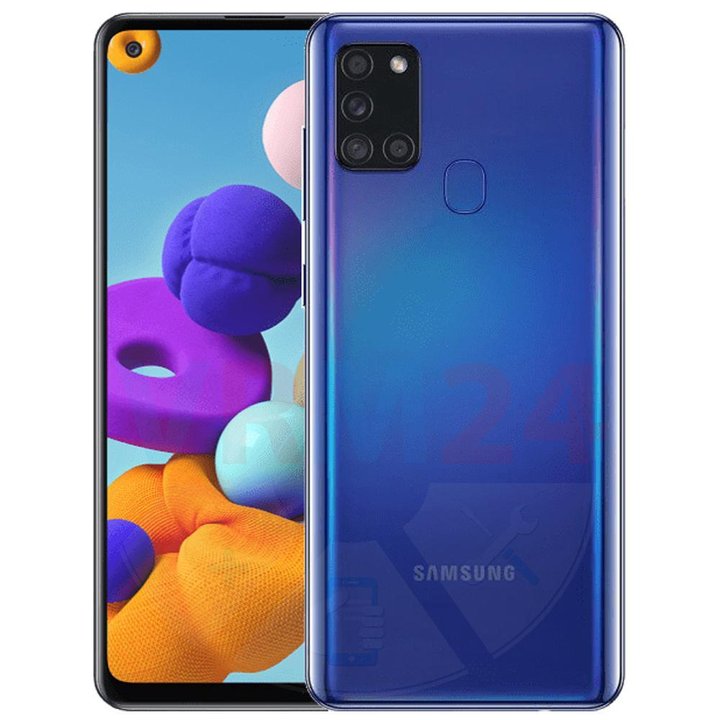

Démontage/Réparation de l'appareil mobile Samsung Galaxy A21s SM-A217 avec la description de chaque étape et l'ensemble d'outils requis.

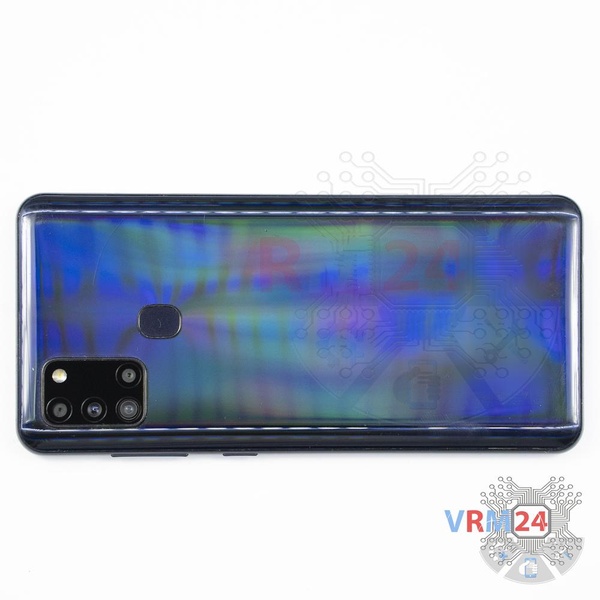

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

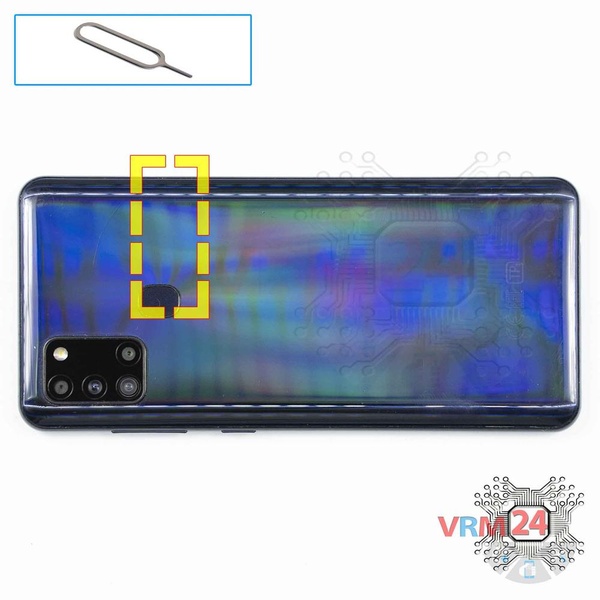

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

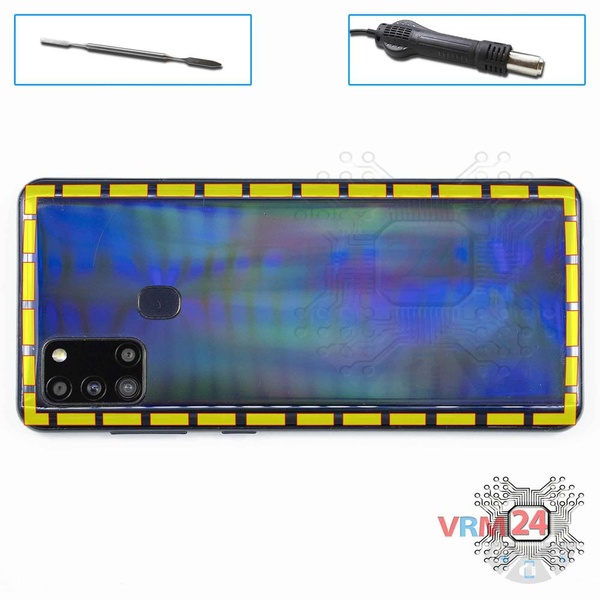

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

Si le capteur d'empreintes digitales est situé sur la coque arrière, nous devons soulever le connecteur et retirer la coque.

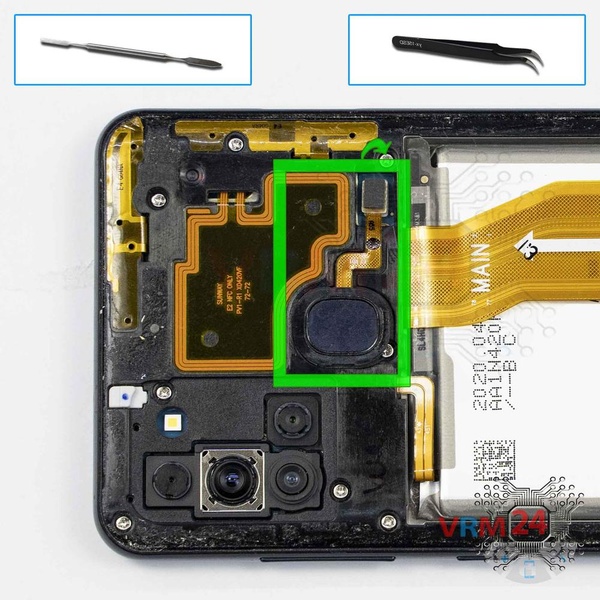

Si le capteur d'empreintes digitales reste sur la coque intermédiaire, nous devons décoller le corps du capteur d'empreintes digitales, déconnecter le connecteur et retirer le capteur.

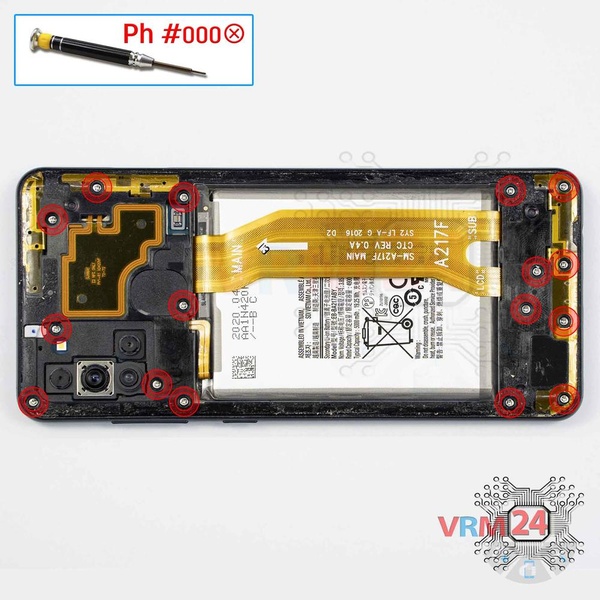

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 16 vis.

ℹ️ Notez bien l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser une vis au mauvais endroit peut endommager l'appareil ou l'une de ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

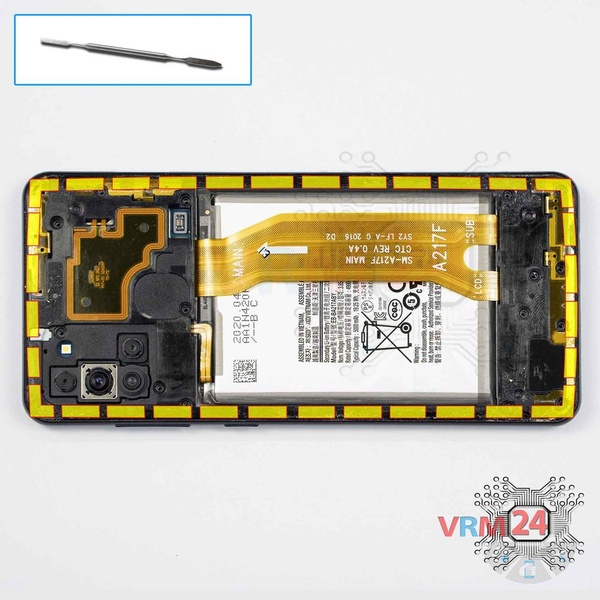

Soulevez les bords. Déplacez un outil d'ouverture le long du bord, détachez les clips et retirez la coque intermédiaire avec un haut-parleur et les pads et pistes d'antenne. La coque intermédiaire protège la carte de circuit imprimé (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte de circuit imprimé.

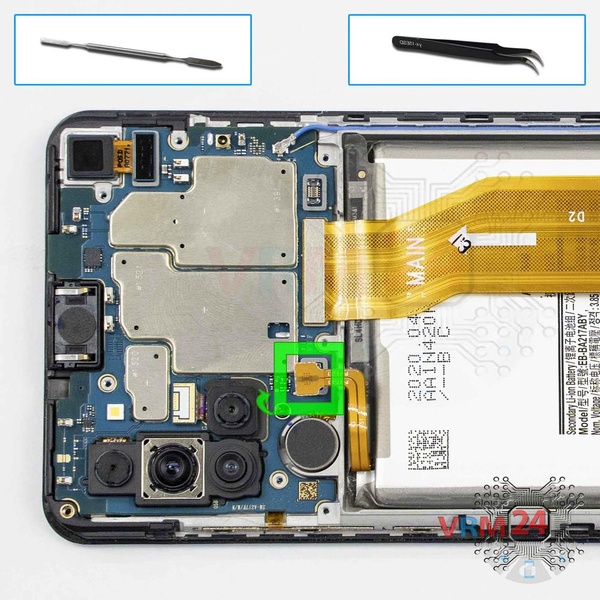

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Samsung Galaxy A21s SM-A217 possède une batterie EB-BA217ABY d'une capacité de 4900 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits pendant le démontage. De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable, ou faites-le avec précaution.

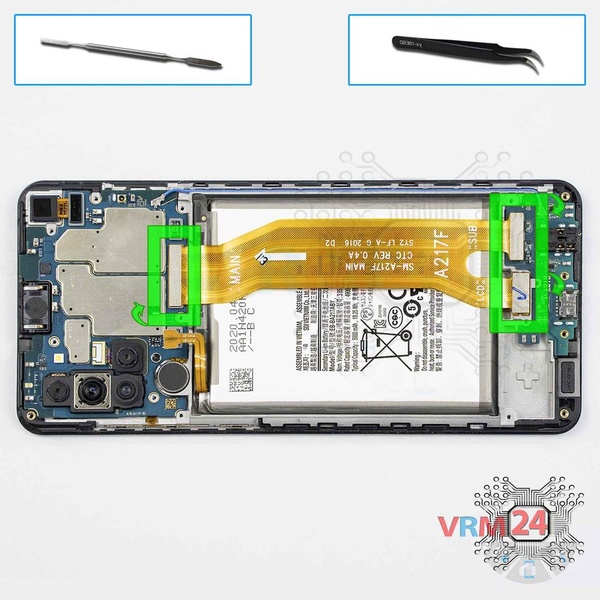

Avec précaution, de préférence par le bord, déconnectez les connecteurs et retirez le câble inter-cartes reliant la carte mère à la carte fille (également appelée carte fille).

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

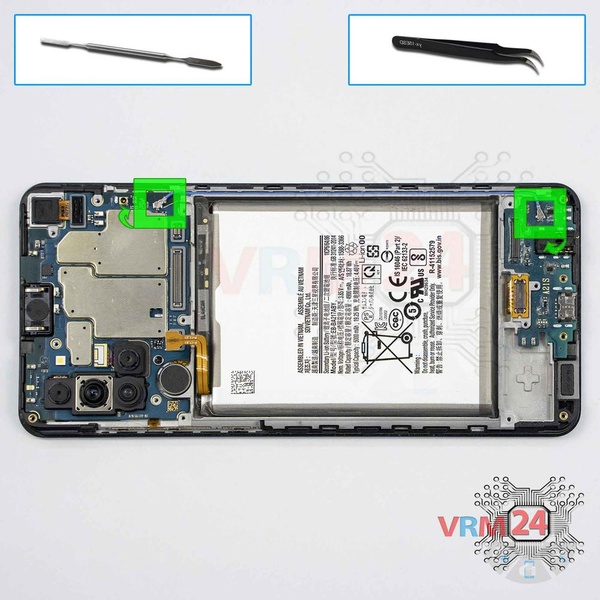

Débranchez les connecteurs du câble coaxial.

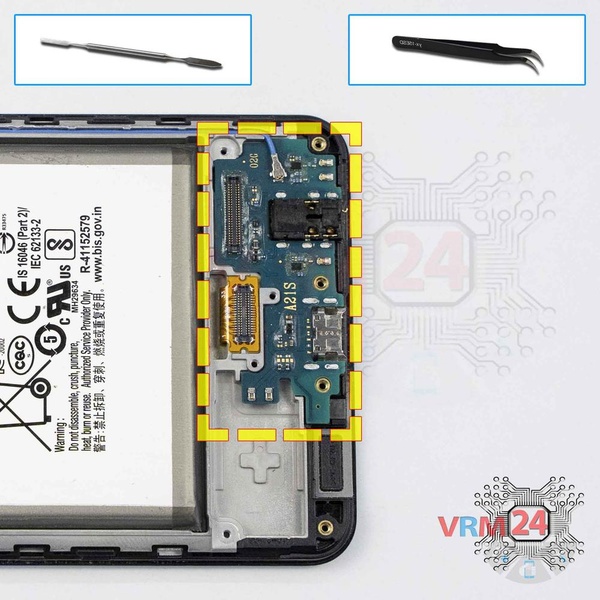

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, une prise jack pour écouteurs, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

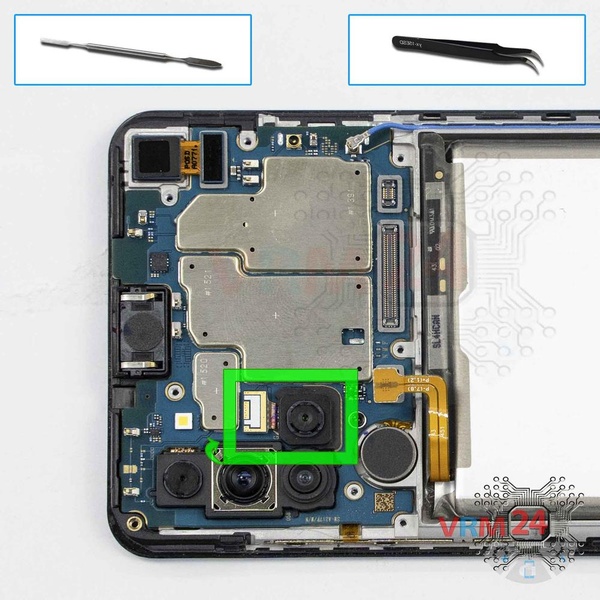

Débranchez le connecteur et retirez la caméra arrière.

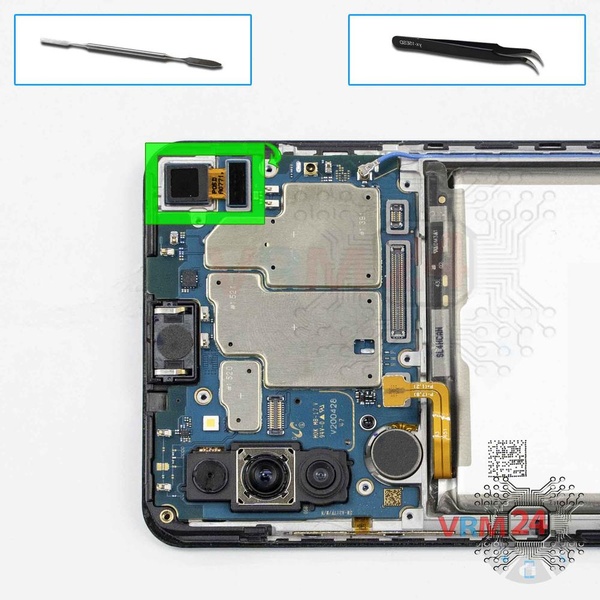

Faites levier sur le connecteur et retirez la caméra frontale (selfie).

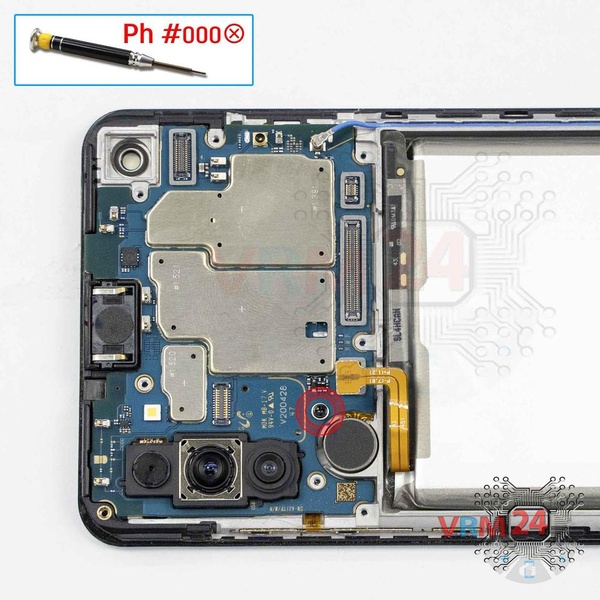

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis fixant la carte mère.

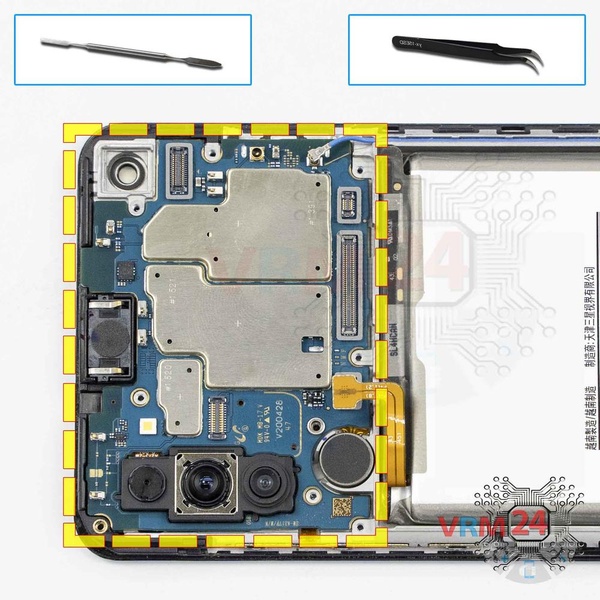

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

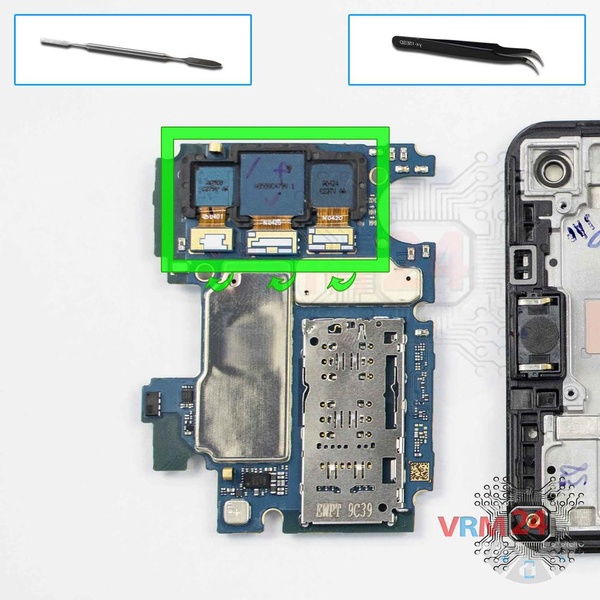

Soulevez les connecteurs et retirez l'ensemble des trois caméras arrière.

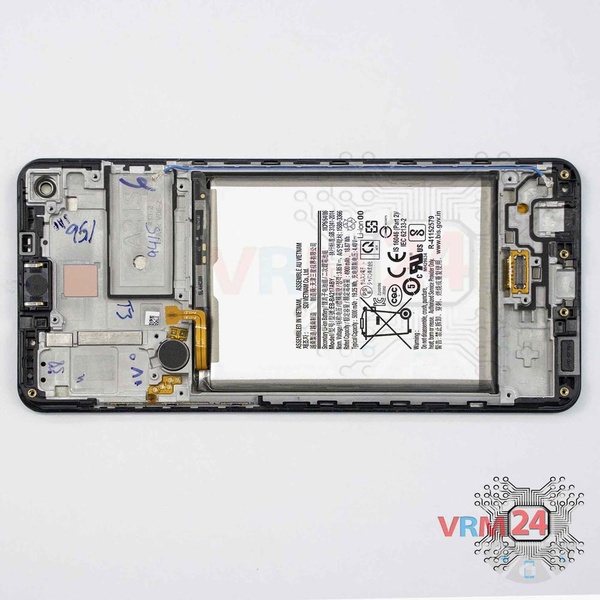

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, la batterie, le câble coaxial et le moteur de vibration.
