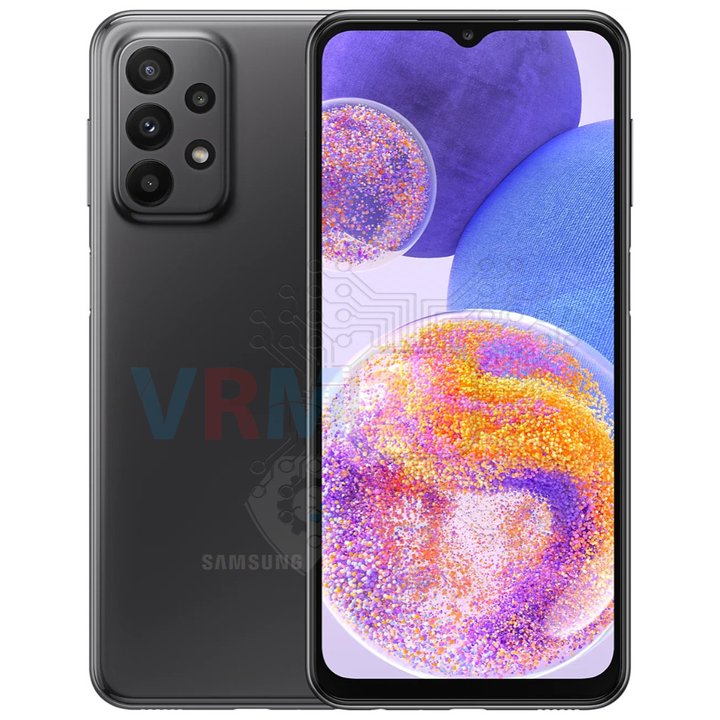

Démontage/Réparation de l'appareil mobile Samsung Galaxy A23 SM-A235 avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 14 vis.

Soulevez les bords, détachez les clips (ou crochets) et retirez la coque qui protège les lentilles de la caméra.

Lorsque nous avons retiré la coque, nous l'avons fait exprès. Sous la coque se trouvent deux vis fixant la coque intermédiaire.

Nous prenons un tournevis (Philips 1.5 mm PH000) et dévissons deux vis.

Tout d'abord, nous débranchons le connecteur du capteur d'empreintes digitales. Ensuite, nous soulevons les bords. Déplacez un outil d'ouverture le long du bord, détachez les clips (ou crochets) et retirez la coque intermédiaire avec les pads et pistes d'antenne et de haut-parleur. La coque intermédiaire protège les cartes mères.

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur la carte mère.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy A23 SM-A235 a une batterie EB-BM526ABY d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits pendant le démontage.

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis fixant la carte fille.

Déconnectez deux connecteurs de câble coaxial, câble vers la carte mère sur la carte fille.

⚠️ Ne tirez pas sur le câble et ne le faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de l'extrémité (cosse).

Retirez la carte fille. Elle peut être collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

La carte fille peut également être fixée avec des attaches comme des loquets ou des crochets. Soyez prudent.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, une prise casque, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Soulevez les connecteurs du câble du module d'affichage, deux câbles coaxiaux.

⚠️ Faites attention en retirant les câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

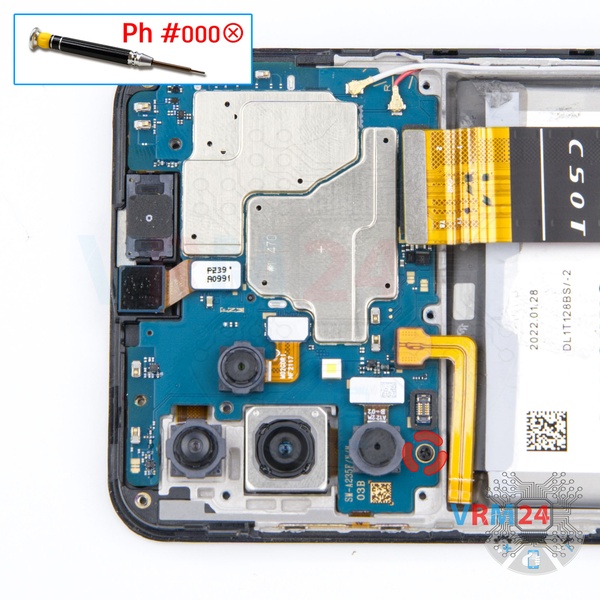

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis qui maintient la carte mère.

Soulevez les connecteurs et retirez deux caméras arrière et une caméra avant (selfie).

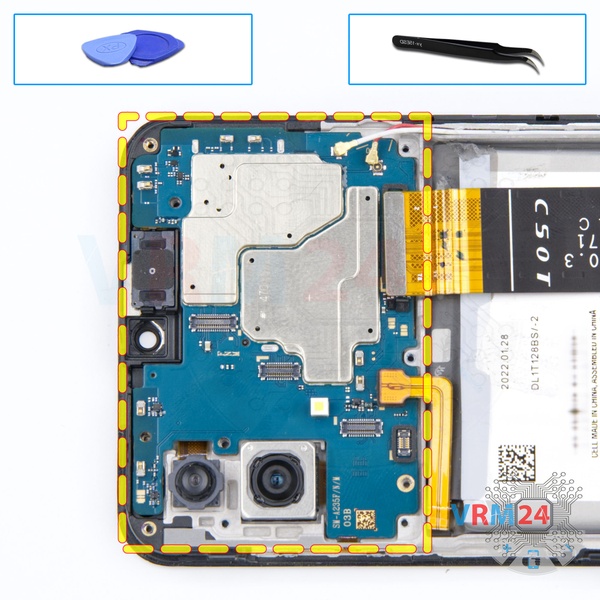

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retient la carte de circuit imprimé.

La carte mère peut également être fixée par des attaches comme des loquets ou des crochets. Soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles depuis l'intérieur.

Déconnectez les connecteurs et retirez deux caméras arrière.
