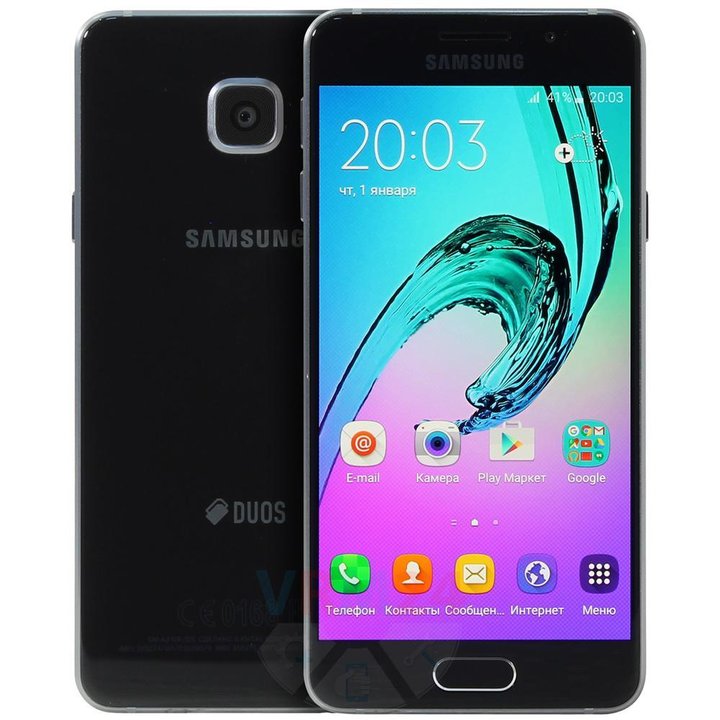

Démontage/Réparation de l'appareil mobile Samsung Galaxy A3 (2016) SM-A310 (A310F (Europe); A310F/DS (Global Dual-SIM); A310M (LATAM); A310M (LATAM, Brazil); A310Y (Australia, New Zealand)) avec la description de chaque étape et l'ensemble d'outils requis.

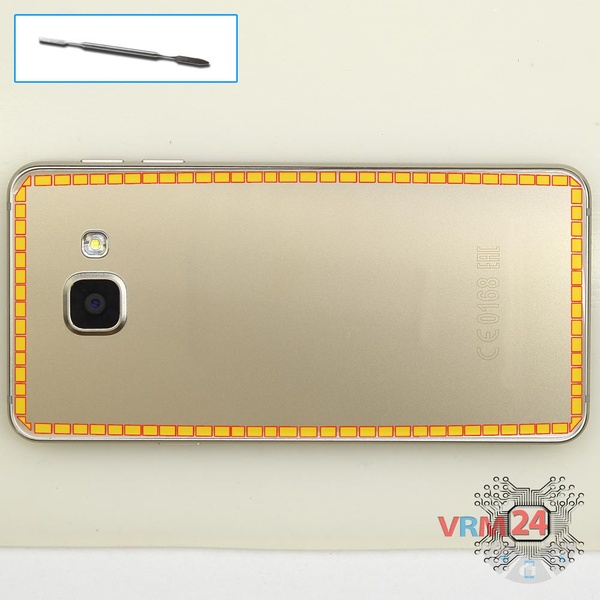

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

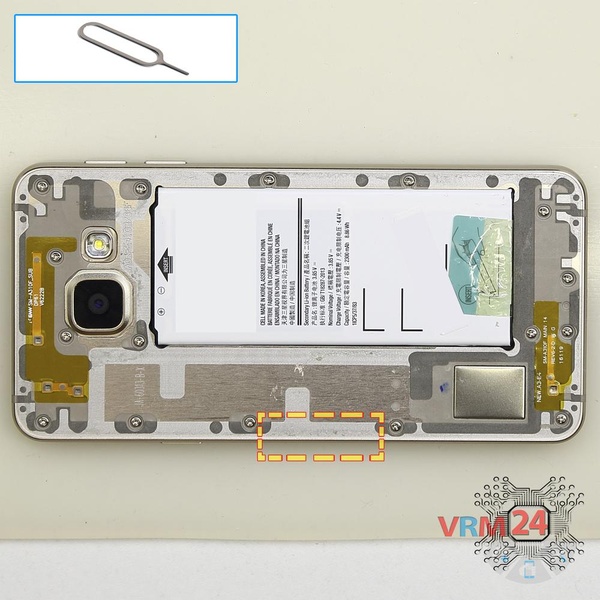

À l'aide de l'outil clé, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

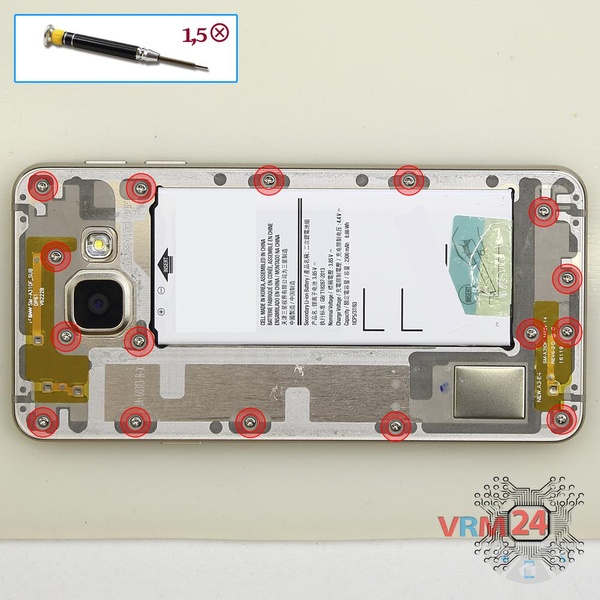

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 16 boulons dans le cadre du téléphone.

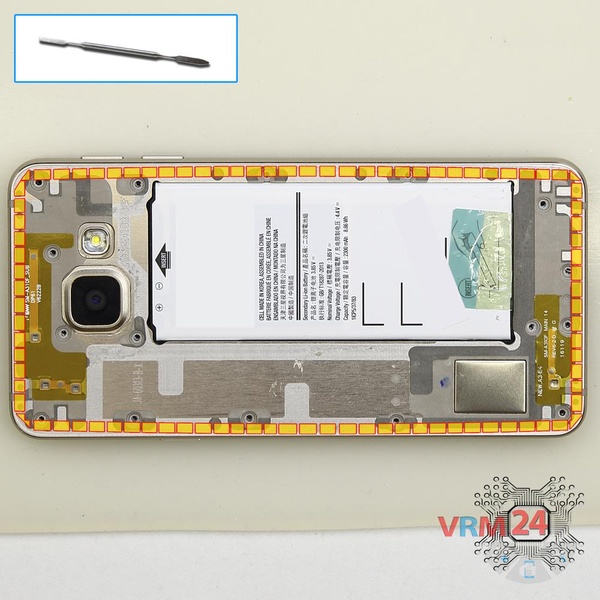

Faites levier et retirez le châssis intermédiaire.

⚠ Avertissement !

Le châssis est fermement collé. Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

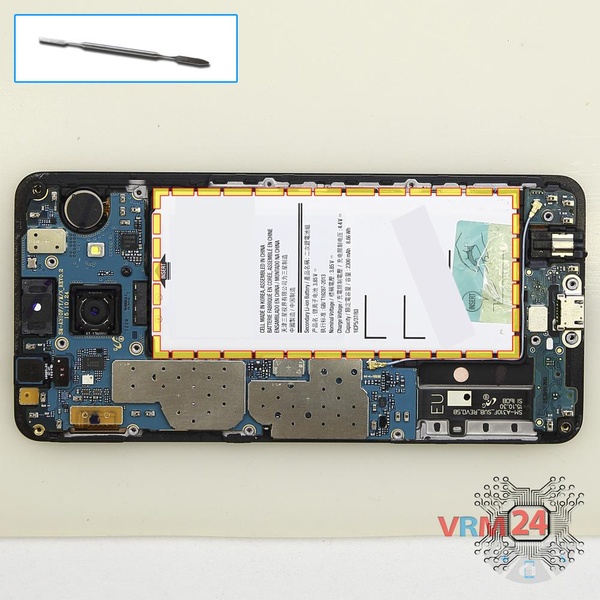

Tirez la languette vers le haut et retirez la batterie.

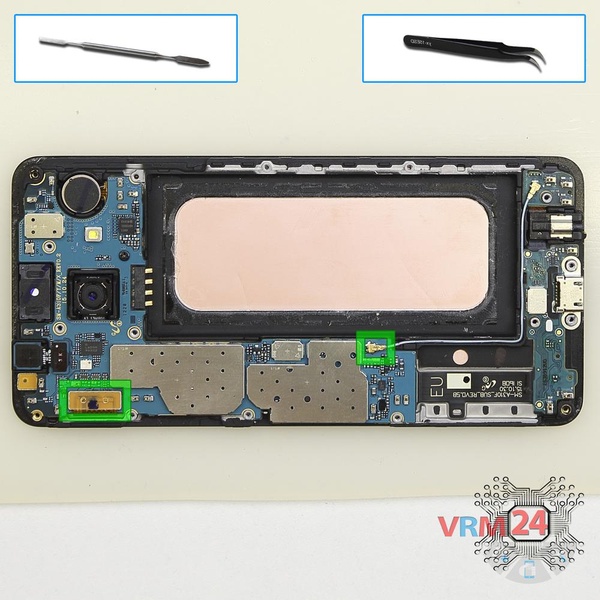

Débranchez les connecteurs sur la carte mère.

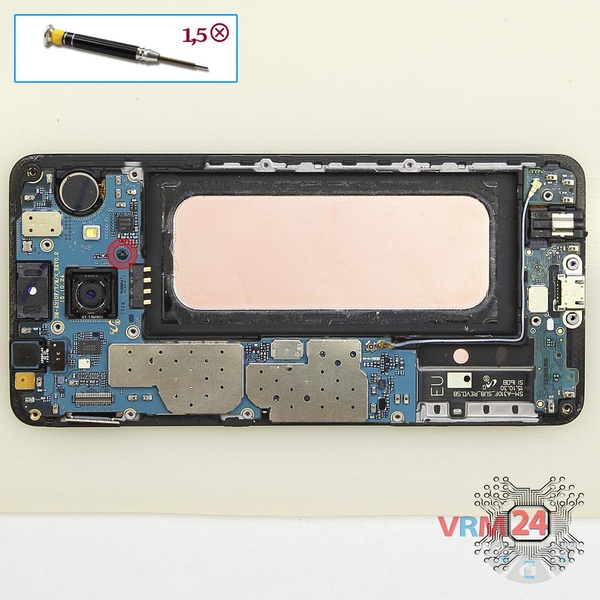

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 1 vis dans la carte mère.

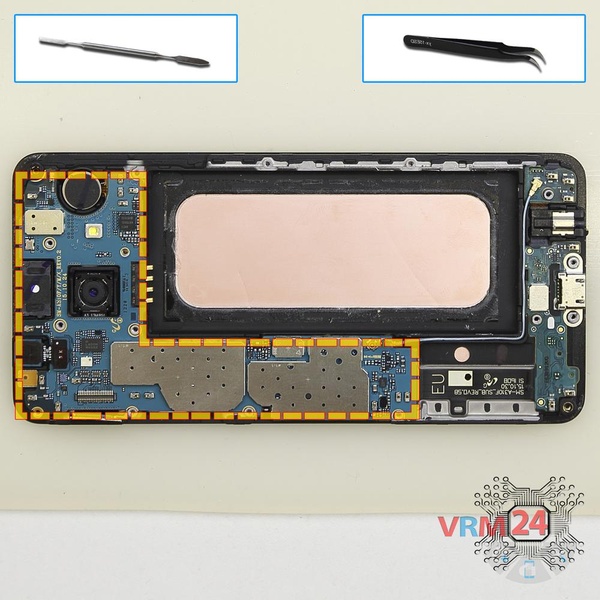

Retirez la carte mère principale.

⚠ Avertissement !

La carte mère se connecte à la carte inférieure avec un connecteur à l'intérieur.

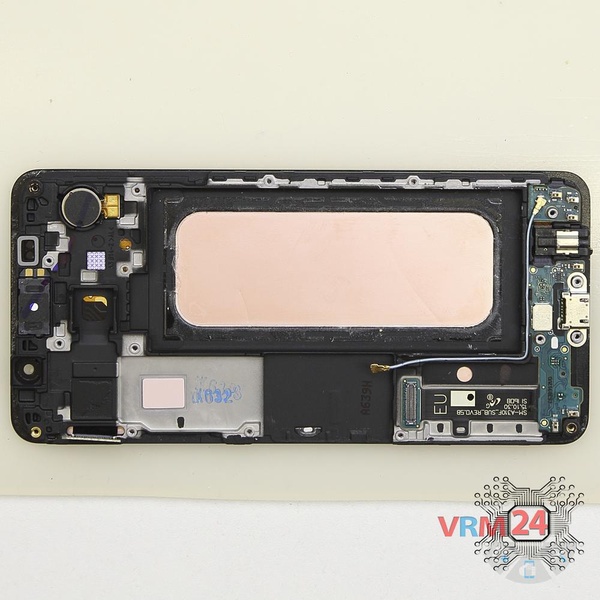

Les pièces se trouvent dans le cadre du module d'affichage.
