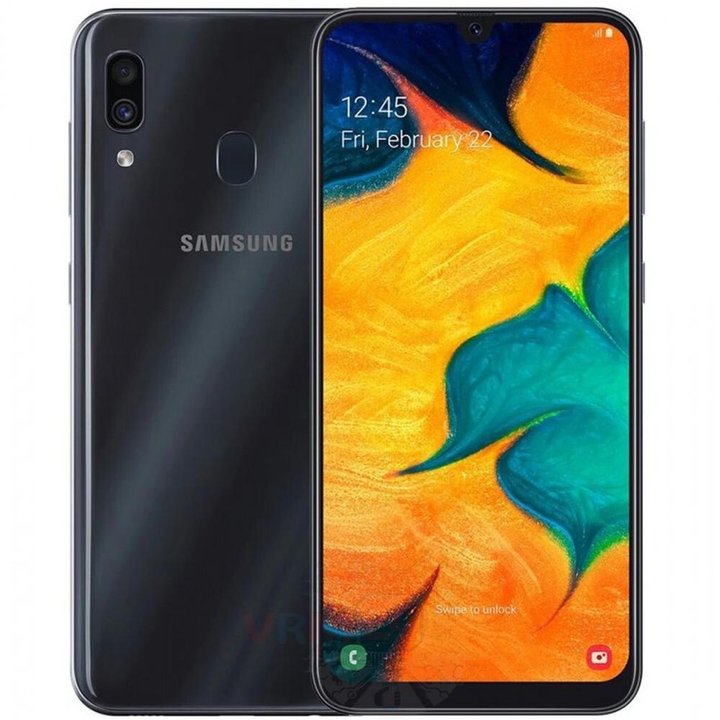

Démontage/Réparation de l'appareil mobile Samsung Galaxy A30 SM-A305 (Samsung SM-A305F/DS, SM-A305FN/DS (Global); SM-A305G/DS, SM-A305GN/DS, SM-A305YN) avec la description de chaque étape et l'ensemble d'outils requis.

Utilisez l'outil d'éjection (aussi appelé aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de la carte SIM et de la carte mémoire (Micro SD).

⚠ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Nous recommandons d'utiliser un appareil de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 13 vis.

Faites levier sur le connecteur et retirez le capteur d'empreintes digitales.

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord en détachant les clips et retirez la coque intermédiaire avec le haut-parleur et les pads et pistes d'antenne. La coque intermédiaire protège les cartes de circuits imprimés (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur les cartes de circuits.

De plus, déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Samsung Galaxy A30 SM-A305 a une batterie EB-BA505ABU d'une capacité de 4000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

Avec précaution, de préférence par le bord, déconnectez les connecteurs et retirez les deux câbles inter-cartes reliant la carte mère à la carte fille et la carte mère au module d'affichage.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs. Les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur le câble FFC (câble plat flexible) indique sa position correcte.

Déconnectez le connecteur du câble coaxial.

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, une prise jack pour écouteurs, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Faites levier sur le connecteur et retirez la caméra frontale (selfie).

Soulevez deux connecteurs de deux câbles coaxiaux.

⚠️ Soyez prudent lorsque vous retirez les câbles des connecteurs. Les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez une vis fixant la carte mère.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte mère par la force. Assurez-vous que rien ne gêne ou ne retient la carte mère.

⚠️ Ne pliez pas la carte mère lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

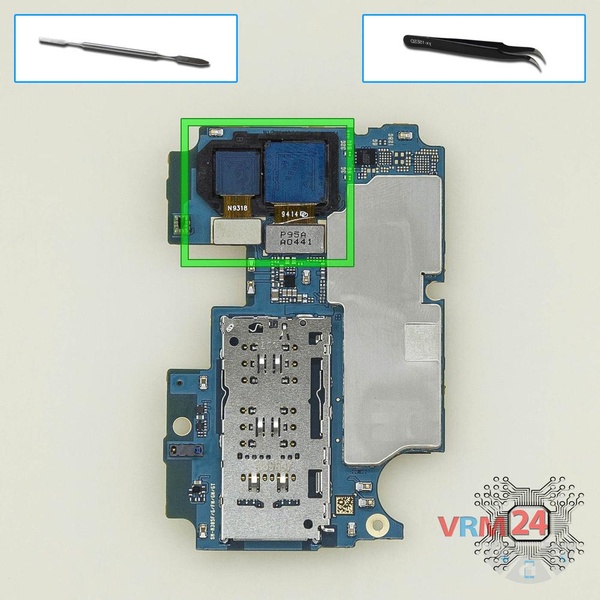

Déconnectez les connecteurs et retirez l'ensemble des deux caméras arrière.
