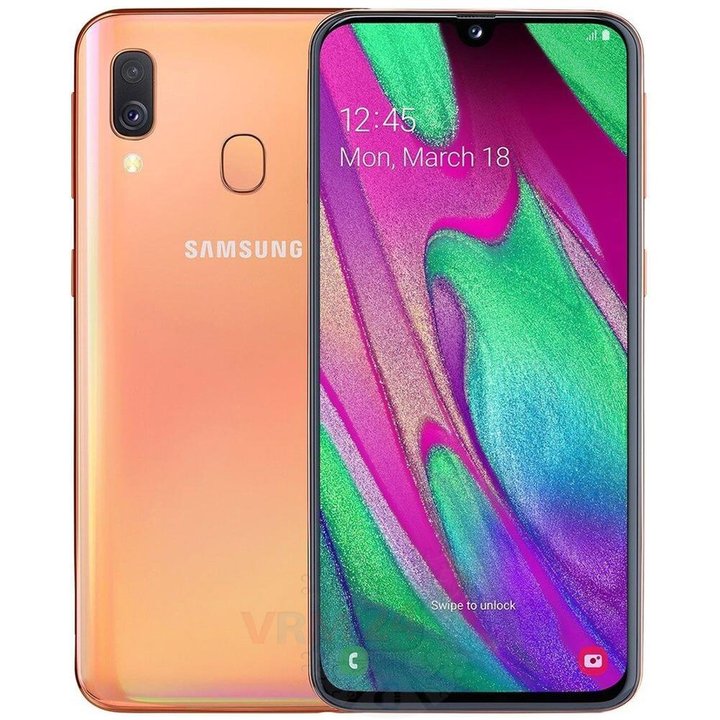

Démontage/Réparation de l'appareil mobile Samsung Galaxy A40 SM-A405 (Samsung SM-A405F/DS, SM-A405FN/DS (Global), SM-A405FM/DS) avec la description de chaque étape et l'ensemble d'outils requis.

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Nous vous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent plus difficile de passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

⚠️ Soyez prudent ! Le capteur d'empreintes digitales est fixé au capot intermédiaire mais est légèrement collé à la coque arrière avec de l'adhésif.

Faites levier sur le bord et retirez le support qui maintient le connecteur du capteur d'empreintes digitales.

Faites levier sur le connecteur, détachez et retirez le capteur d'empreintes digitales.

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez 13 vis.

Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord en détachant les clips et retirez la coque intermédiaire avec les haut-parleurs et les plots et pistes d'antenne. La coque intermédiaire protège les cartes de circuits imprimés (PCB).

Essayez de soulever la coque par les bords et ne poussez rien trop loin à l'intérieur, afin de ne pas casser ou court-circuiter accidentellement quoi que ce soit sur les cartes de circuits imprimés.

Débranchez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Samsung Galaxy A40 SM-A405 possède une batterie EB-BA405ABE d'une capacité de 3100 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour débrancher le connecteur de la batterie rechargeable ou faites-le avec précaution.

Avec précaution, de préférence par le bord, débranchez les connecteurs et retirez la nappe inter-cartes reliant la carte mère à la carte fille (aussi appelée sous-carte).

⚠️ Soyez prudent lorsque vous retirez les nappes des connecteurs. Les nappes sont assez fines et il est facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une flèche sur la nappe FFC (nappe plate flexible) indique sa position correcte.

Débranchez le connecteur du câble coaxial, câble vers le module d'affichage sur la carte fille.

⚠️ Ne tirez pas sur le câble et ne faites pas levier avec un outil pointu. Les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de son extrémité (cosse).

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis fixant la carte fille.

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte fille peut être légèrement chauffée.

ℹ️ La carte fille contient un port de charge (Micro-USB), un microphone, une prise jack pour casque, des contacts à ressort pour le haut-parleur et les unités d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

Faites levier sur le bord, débranchez le connecteur et retirez la caméra frontale (selfie).

Faites levier sur le connecteur du câble coaxial.

À l'aide d'un tournevis (Philips 1.5 mm PH000), dévissez une vis qui maintient la carte mère.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte mère par la force. Assurez-vous que rien ne gêne ou ne retient la carte mère.

⚠️ Ne pliez pas la carte mère lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

Faites levier sur les bords, débranchez les connecteurs et retirez l'ensemble des deux caméras arrière.
