Démontage/Réparation de l'appareil mobile Samsung Galaxy A5 (2017) SM-A520 (Samsung A520F (Europe, Global Single-SIM); A520F/DS (Global Dual-SIM); A520K/L/S (South Korea)) avec la description de chaque étape et l'ensemble d'outils requis.

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

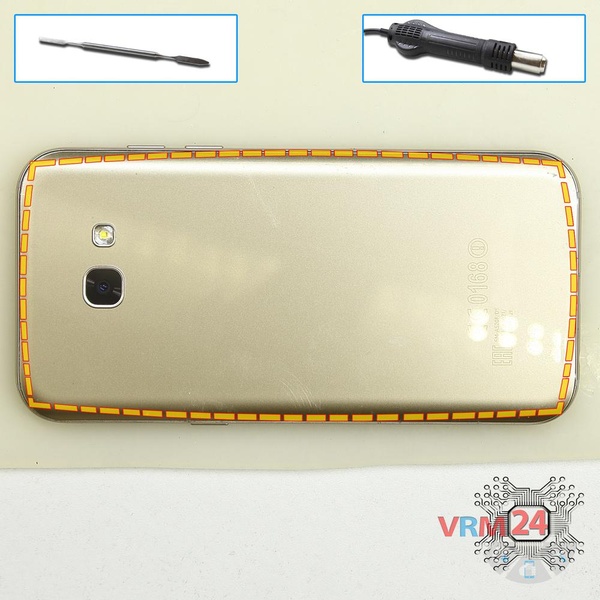

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ou de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

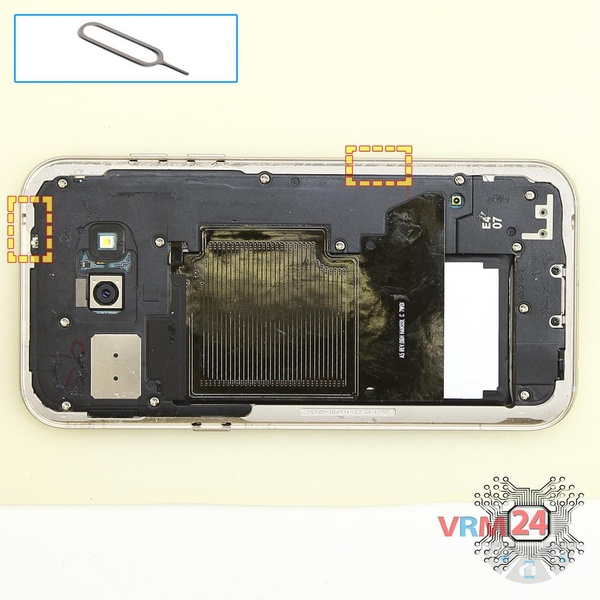

Utilisez l'outil d'éjection (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir. Faites-le pour chacun des tiroirs de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

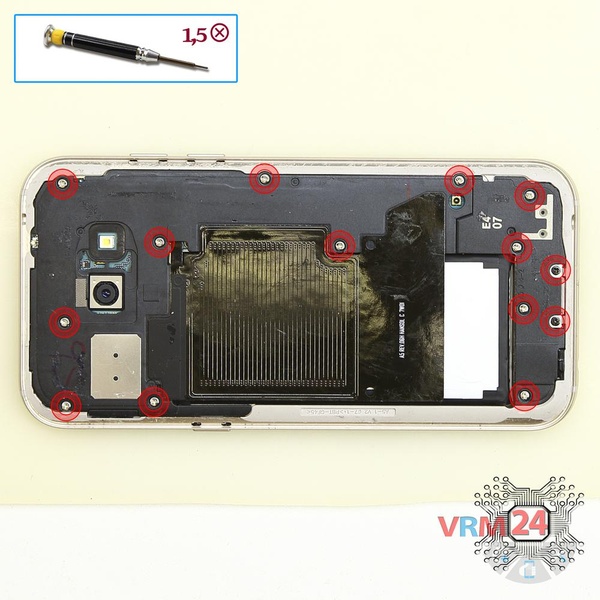

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 14 vis.

Soulevez sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez le capot avec les haut-parleurs et les antennes et les pistes.

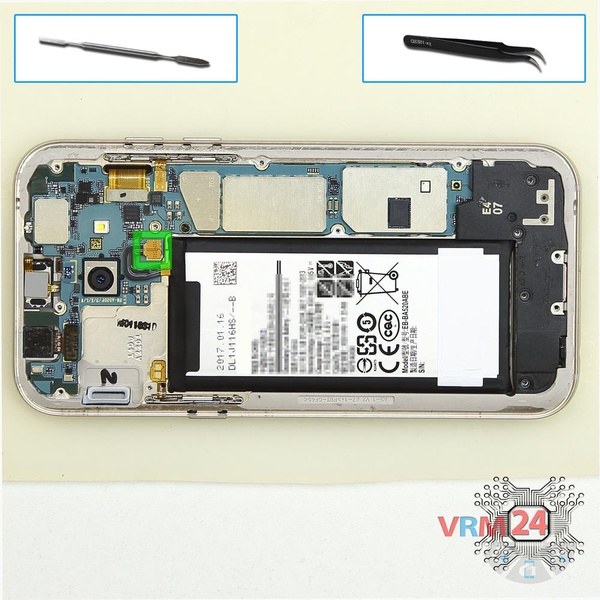

Déconnectez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy A5 (2017) SM-A520 a une batterie EB-BA520ABE d'une capacité de 3000 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

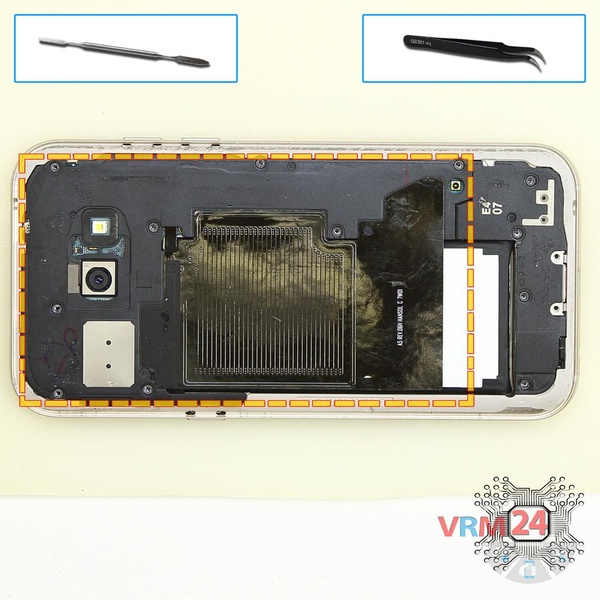

Soulevez sur le bord et retirez le capot avec les antennes.

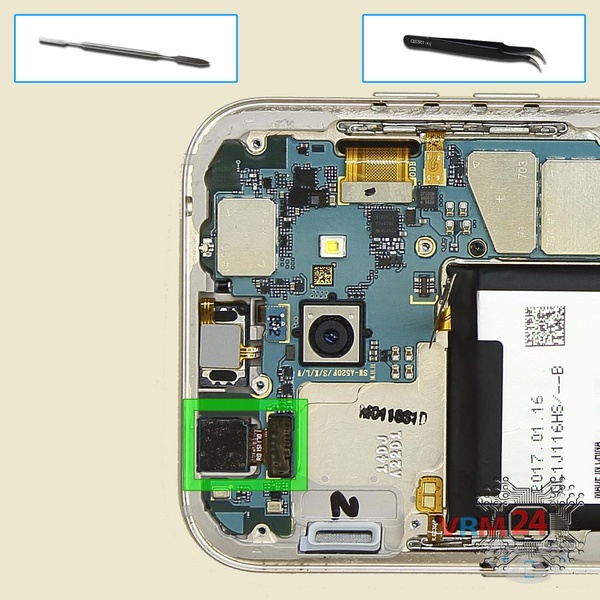

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

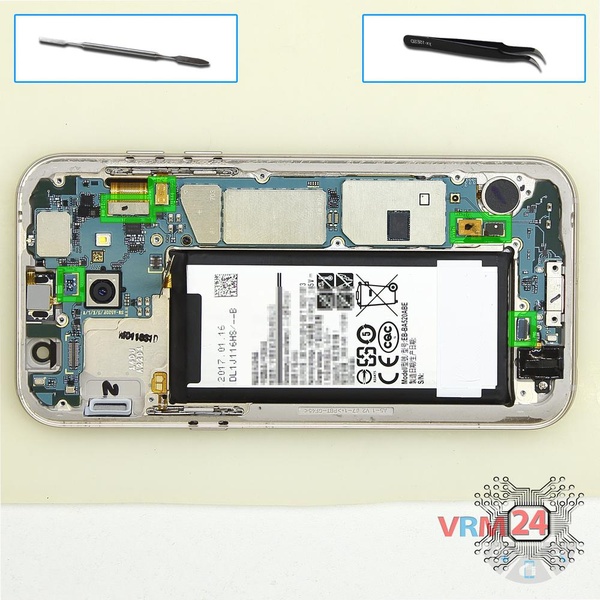

Soulevez les connecteurs de la prise jack casque, du haut-parleur d'écoute, du câble du module d'affichage, du câble inter-cartes, du câble des boutons latéraux.

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins, et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

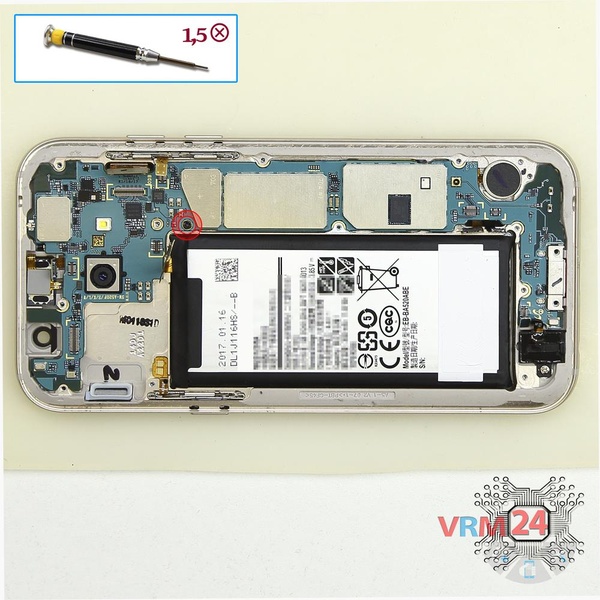

À l'aide d'un tournevis Phillips 1.5 mm PH #000, dévissez une vis fixant la carte mère.

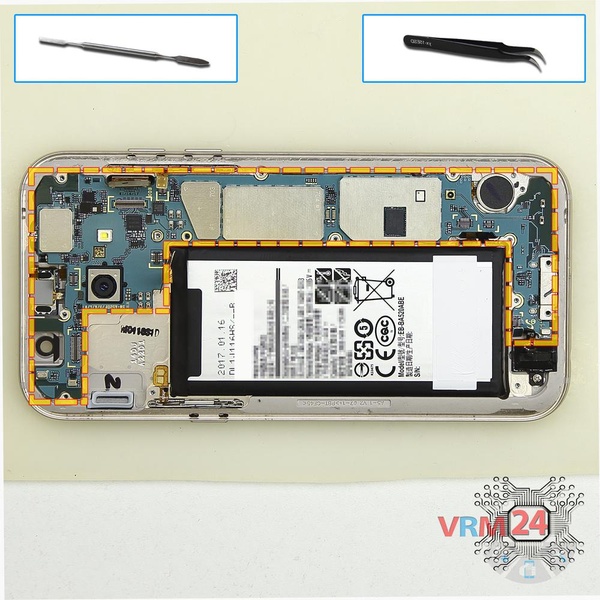

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

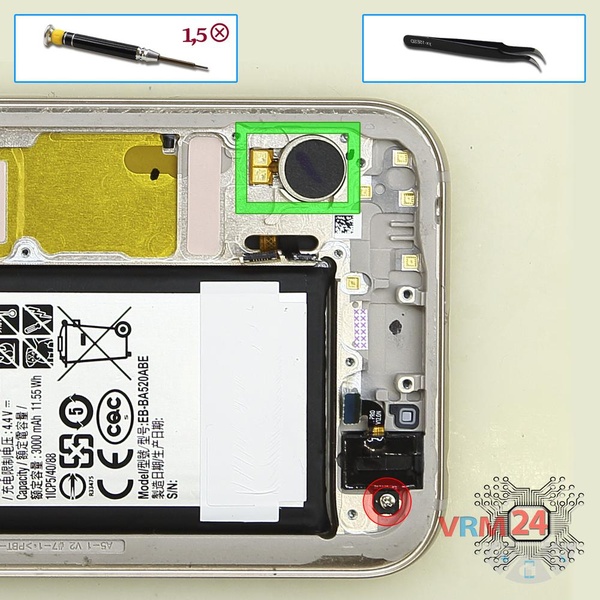

À l'aide d'un tournevis Phillips 1.5 mm PH #000, dévissez une vis fixant le moteur de vibration. Soulevez également sur les bords et retirez la prise jack casque et le moteur de vibration.

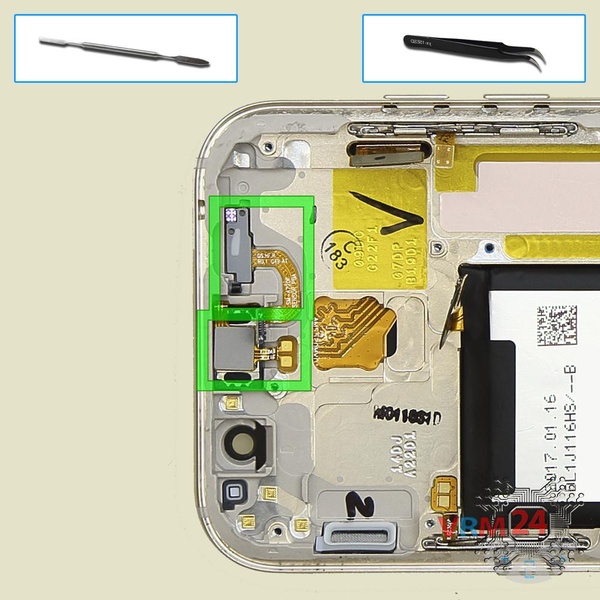

Soulevez sur les bords et retirez le haut-parleur d'écoute et le capteur de proximité.

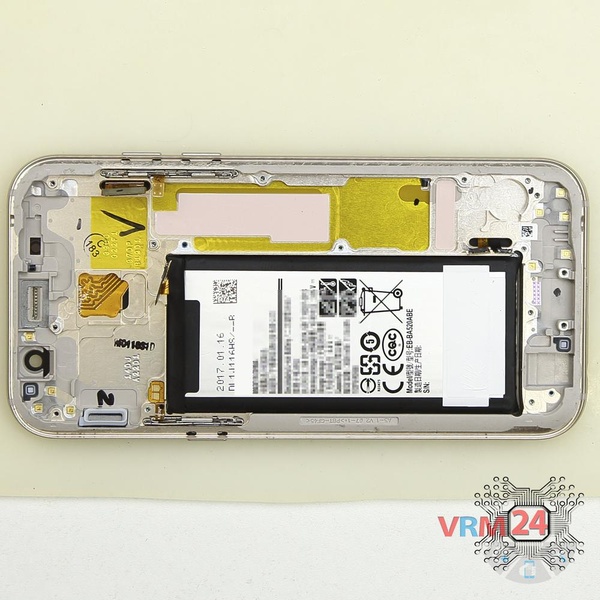

ℹ️ Dans le cadre d'affichage restaient : les boutons latéraux, la batterie.
