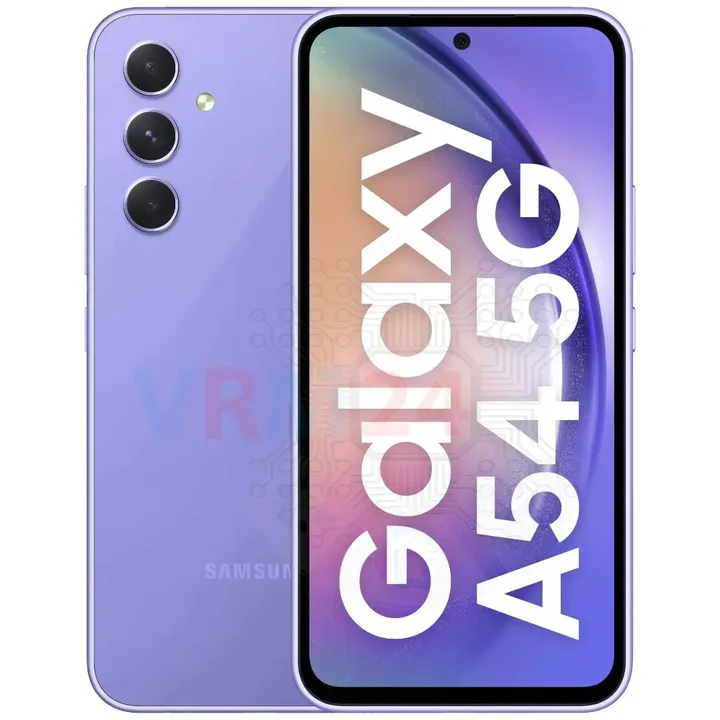

Démontage/Réparation de l'appareil mobile Samsung Galaxy A54 SM-A546 (Samsung Galaxy A54 SM-A546V, SM-A546U, SM-A546U1, SM-A546B, SM-A546B/DS, SM-A546E, SM-A546E/DS, SM-A5460, SM-A546M, SM-A546M/DS) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Tout d'abord, nous devons retirer le tiroir de carte. Pour ce faire, nous utilisons un outil spécial, l'insérons dans le trou et poussons délicatement le tiroir de carte.

Nous devons chauffer la surface de la coque arrière à environ 70 degrés Celsius ou 160° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 5 à 7 minutes, nous pouvons passer au détachement de la coque arrière. Pour détacher la coque arrière, nous utilisons d'abord un outil métallique fin pour soulever un peu la coque, car nous avons la coque arrière légèrement encastrée dans le cadre d'affichage.

Et nous faisons doucement levier sur la coque arrière, puis nous insérons le film plastique fin et allons soigneusement le long, en coupant l'adhésif.

⚠️ Nous devons être prudents autour des caméras pour ne pas endommager les lentilles.

⚠️ Nous devons être prudents autour des boutons latéraux pour ne pas endommager accidentellement les câbles, s'ils sont situés là.

À l'aide d'un tournevis Phillips 1.5 mm (PH #000), dévissez les neuf vis.

Il semble que toutes les vis sont les mêmes, mais néanmoins il est préférable de les placer sur une surface spéciale dans un certain ordre, pour ne rien confondre, juste au cas où.

Nous devons utiliser un outil non métallique pour détacher la coque en haut.

Faites soigneusement levier sur la coque par le bord au bon endroit et détachez la coque avec les lignes de transmission d'antenne et le haut-parleur d'écoute.

Déconnectez le connecteur de batterie dès que possible. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy A54 SM-A546 a une batterie EB-BA546ABY d'une capacité de 5000 mAh (également appelée batterie rechargeable).

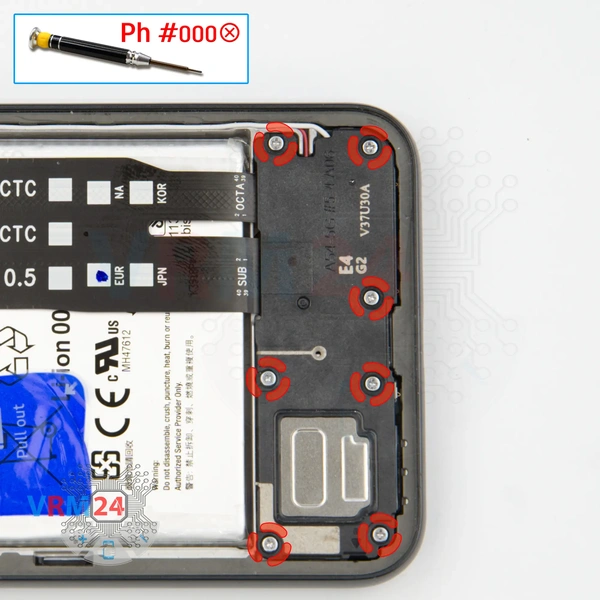

Et ensuite, nous passons au dévissage des sept vis en bas. Pour cela, nous utilisons également un tournevis Phillips d'un millimètre et demi ou Philips #000.

Il est préférable de placer les vis séparément, afin de ne rien confondre lors du remontage.

Après avoir retiré les vis, nous devons détacher le cache avec le haut-parleur.

Accrochez délicatement le cache par le bord au bon endroit et retirez le cache avec le haut-parleur.

Après cela, nous débranchons les connecteurs sur la carte fille, débranchons un connecteur sur la carte mère et retirons le câble inter-cartes.

⚠️ La direction vers la carte mère est indiquée par une flèche sur le câble inter-cartes.

Nous débranchons les connecteurs des deux câbles coaxiaux, libérons les câbles eux-mêmes de leurs clips de fixation sur la carte fille et retirons les câbles coaxiaux.

Nous débranchons le connecteur du capteur d'empreintes digitales et nous devons décoller le connecteur du câble d'affichage, qui est scotché à la carte fille.

Pour ce faire, nous devons soulever délicatement le bord du pad du connecteur.

⚠️ Pas besoin de se précipiter, pas besoin d'agir avec force, afin de ne pas endommager accidentellement le connecteur.

Et nous pouvons passer au dévissage d'une vis fixant la carte fille. Pour cela, nous utilisons un tournevis Phillips d'un millimètre et demi.

Maintenant, bien sûr, nous pouvons détacher la carte fille. Trouvez le bon endroit où nous pouvons soulever délicatement la carte fille. Nous vérifions que rien ne gêne. Soulevez délicatement et retirez la carte fille.

Sur la carte fille, nous avons le port de chargement, le microphone et d'autres éléments de l'autre côté.

Et nous passons au détachement de l'un des appareils photo arrière sur la partie supérieure. Retirez délicatement l'appareil photo et mettez-le de côté.

Après cela, nous pouvons détacher l'appareil photo avant. Nous débranchons le connecteur et retirons l'appareil photo.

⚠️ Nous devons le tenir légèrement pour que l'appareil photo ne s'envole pas et que nous n'endommangions pas l'objectif.

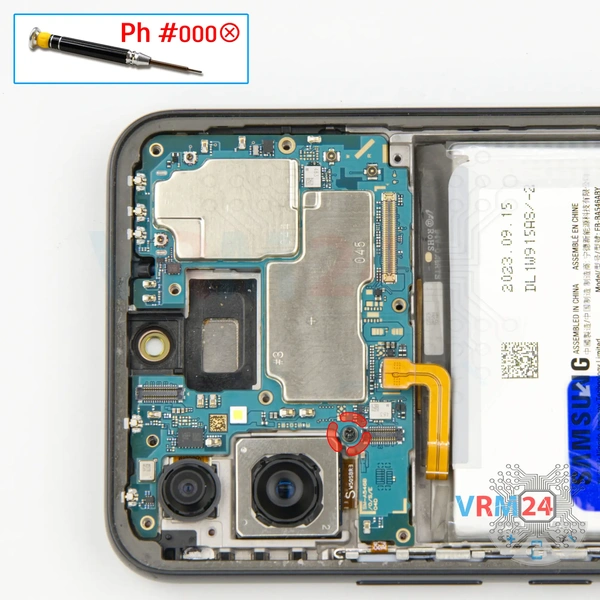

Ensuite, nous devons retirer une vis avec un tournevis Phillips 1.5 mm, qui maintient la carte mère.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Ensuite, nous retournons la carte pour détacher les deux appareils photo arrière.

En tenant les appareils photo, nous débranchons les connecteurs, retirons les appareils photo et les rangeons.

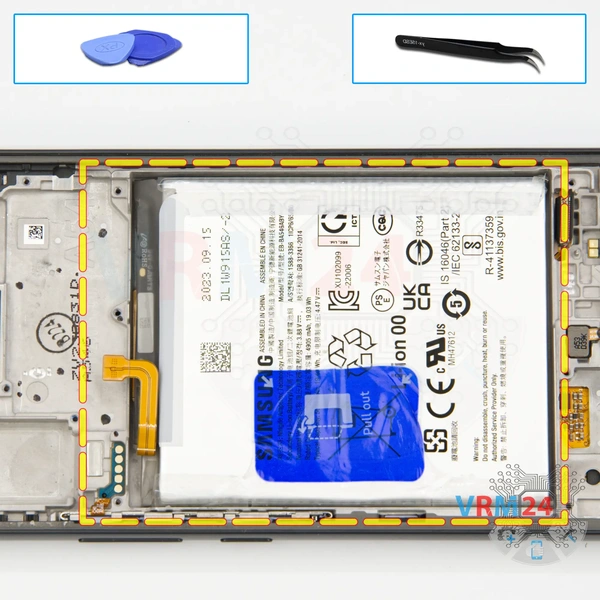

Enfin, nous passons au détachement de la batterie.

Traditionnellement pour les nouveaux modèles Samsung, nous avons une languette bleue que nous devons dérouler et tirer vers le haut. Sur les côtés, nous avons un revêtement protecteur transparent, que nous devons également dérouler délicatement pour qu'il ne nous gêne pas.

Donc, nous lisons la description sur la languette et comme il ressort clairement de la description - nous devons tirer la languette bleue vers le haut.

ℹ️ Dans le cadre de l'écran sont restés : le capteur d'empreintes digitales, le moteur de vibration, les boutons latéraux.
