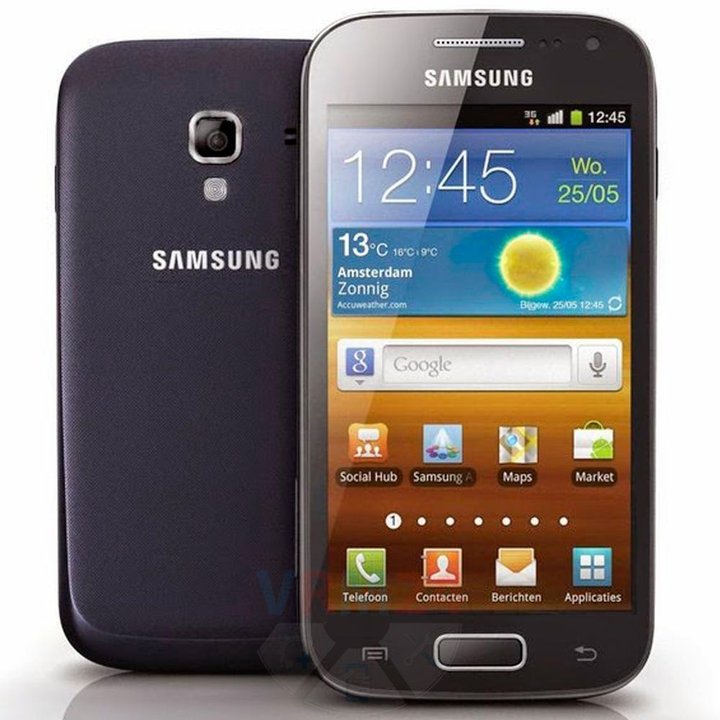

Démontage/Réparation de l'appareil mobile Samsung Galaxy Ace 2 GT-i8160 (Samsung Galaxy Ace II X S7560M (Bell Canada)) avec la description de chaque étape et l'ensemble d'outils requis.

5325

Vues

—

Partager

0

Questions

Vadim Popoff

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Ouvrez la coque arrière

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

Retirez la batterie

Étape 2.

Retirez la batterie

Soulevez et retirez la batterie.

Dévissez les vis

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis dans le cadre du téléphone.

Ouvrez le châssis intermédiaire

Étape 4.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

Dans la coque intermédiaire

Étape 5.

Dans la coque intermédiaire

Le cadre intermédiaire.

Retirez le moteur de vibration

Étape 6.

Retirez le moteur de vibration

Déconnectez les connecteurs sur la carte mère et soulevez le moteur de vibration.

Retournez le PCB

Étape 7.

Retournez le PCB

Retournez la carte, débranchez le connecteur de l'intérieur et retirez-le.

Retirez la prise jack

Étape 8.

Retirez la prise jack

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez la prise jack/casque.

Retirez le haut-parleur d'écoute

Étape 9.

Retirez le haut-parleur d'écoute

Soulevez et retirez le câble avec un haut-parleur d'écoute et un capteur de proximité.

Dans le cadre de l'écran est resté

Étape 10.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation
Le démontage\la réparation présente un niveau de difficulté facile et prend environ 3 minutes. Ce guide convient à tous les modèles Samsung Galaxy Ace 2 GT-i8160 or Samsung Galaxy Ace II X S7560M (Bell Canada) commercialisés dans différents pays.
#instructions #Samsung #Samsung Galaxy Ace 2 GT-i8160
Instructions de démontage détaillées du Samsung Galaxy Ace 2 GT-i8160 en vidéo, réalisées par notre centre de réparation et service mobile :

Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
