🛠 Difficulté : 🟢⚪️⚪️
⏰️ Temps de réparation : 40 minutes
Un Samsung S21 FE est arrivé en réparation avec un problème de signal réseau faible. Le téléphone a du mal à trouver une connexion 4G et les appelants ne peuvent souvent pas joindre l'utilisateur.

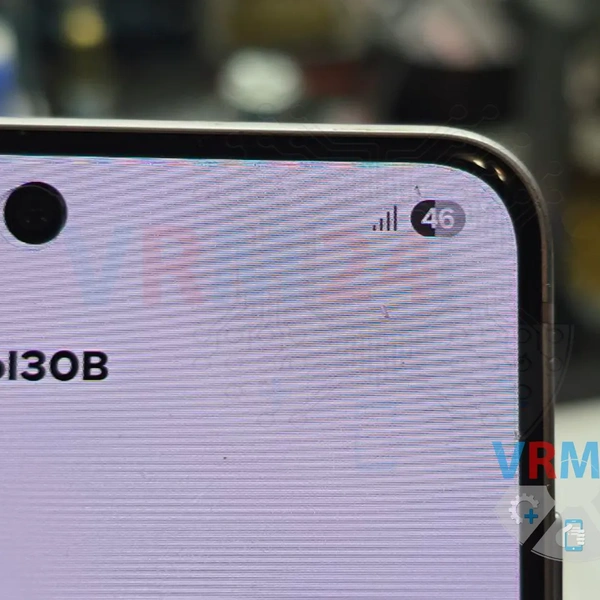

Voici à quoi ressemble le problème : le niveau de signal saute constamment et il ne se connecte presque jamais à la 4G.

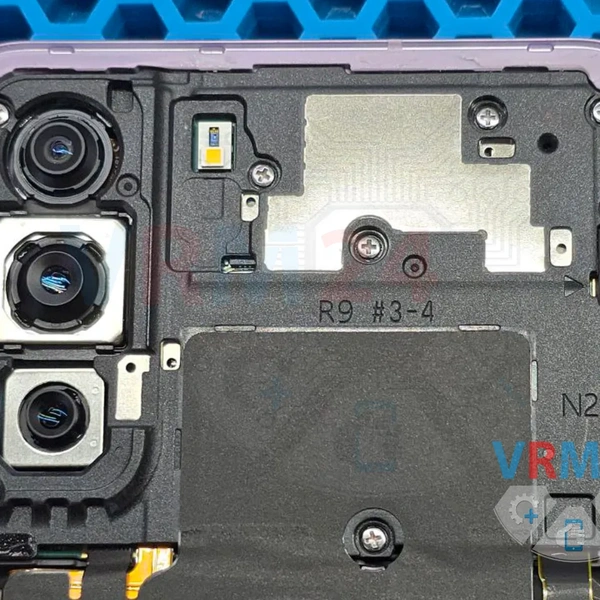

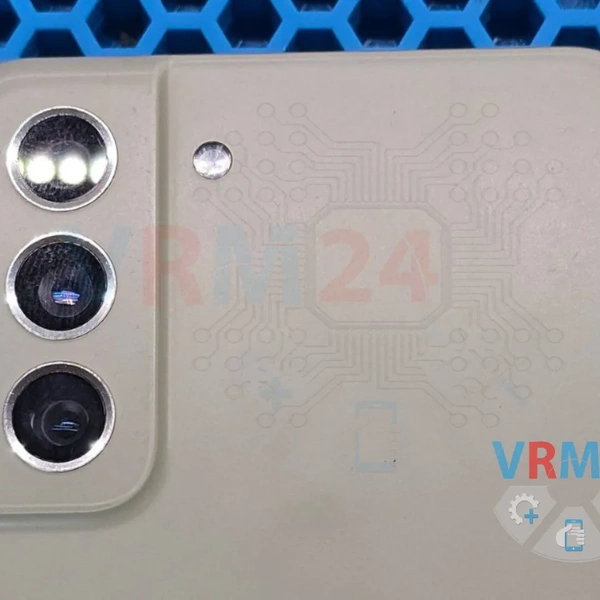

Nous commençons par retirer la coque arrière et démonter le téléphone.
Ce modèle est équipé de l'amplificateur de signal QPM6815 problématique, qui tombe fréquemment en panne tout seul.
Ma première pensée a donc été qu'il pouvait être le coupable.
Mais bien sûr, nous devons aussi vérifier un autre problème courant des smartphones Samsung : les connecteurs faibles ou défectueux.
À partir de la série S21 et au-delà, Samsung est passé des câbles coaxiaux aux câbles flex plats pour transmettre les signaux d'antenne.
Ce changement a introduit un nouveau problème—des connecteurs inter-cartes cassés affectant les performances réseau 🙃

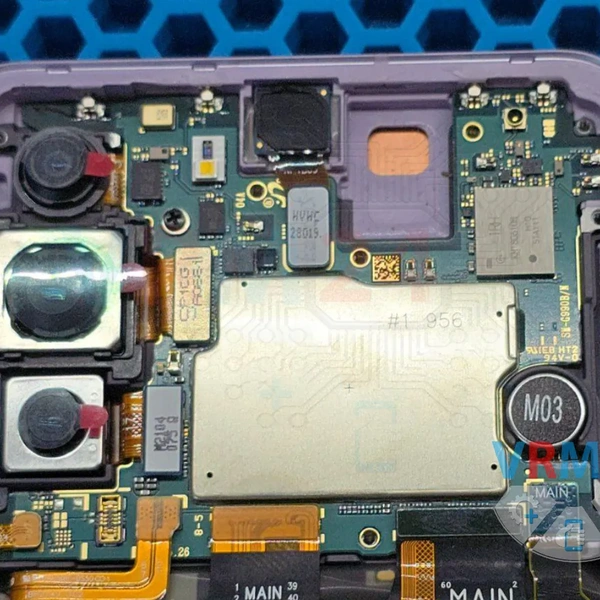

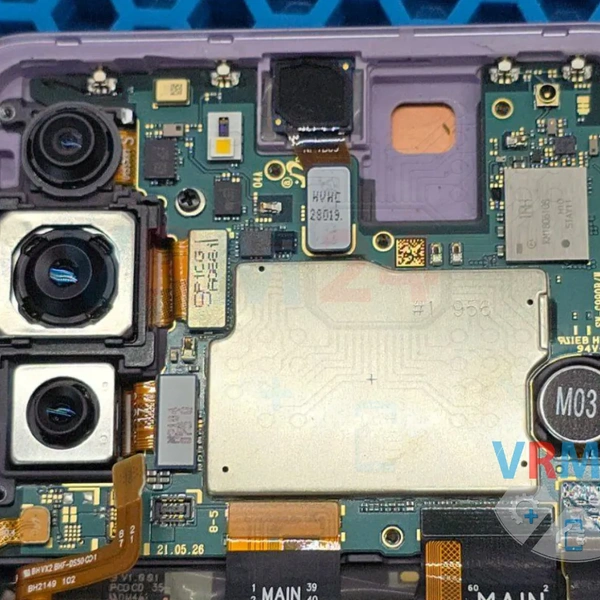

La partie supérieure de la carte mère semble en bon état.

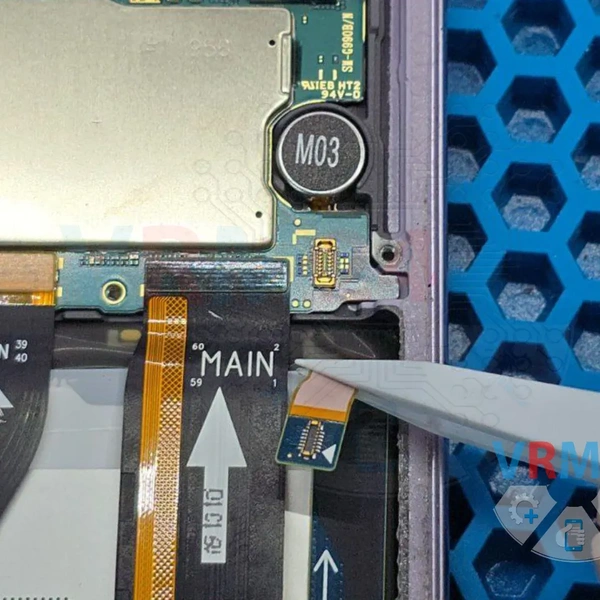

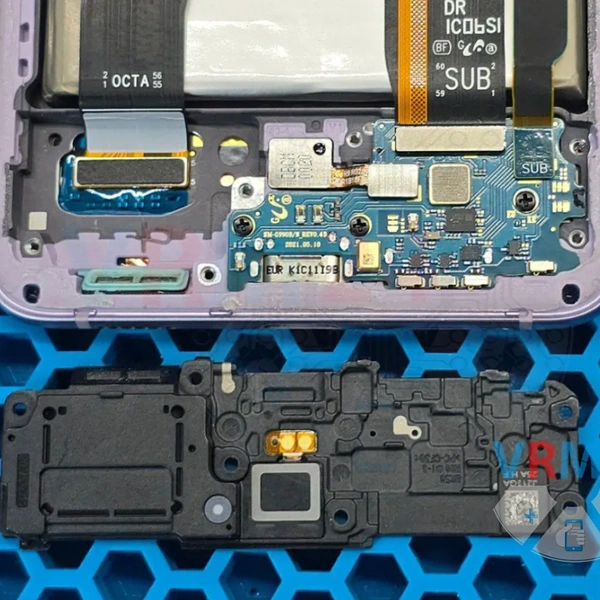

Nous passons donc au démontage de la partie inférieure et à l'inspection des connecteurs de la sous-carte.

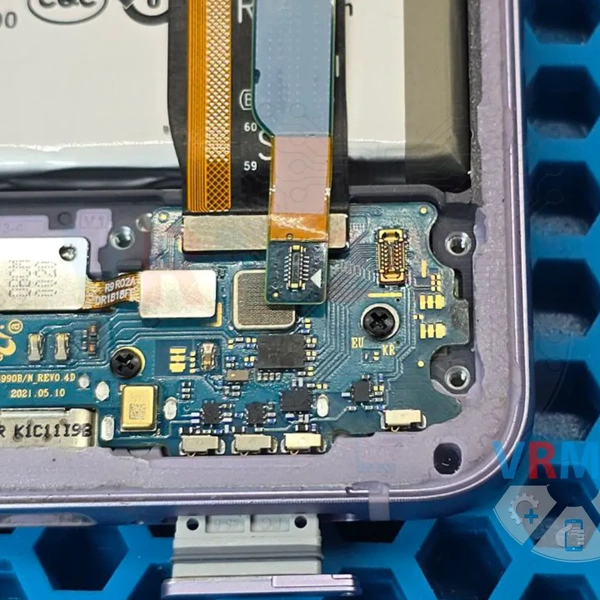

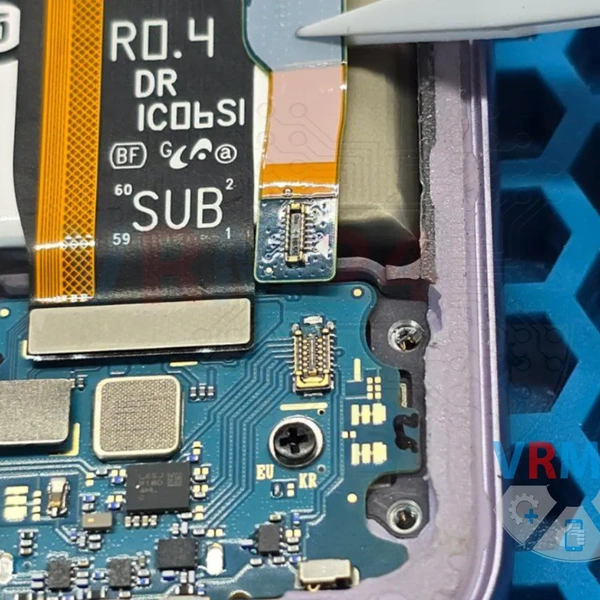

Et ici, c'est immédiatement clair—le connecteur du câble flex inter-cartes est cassé, tout comme le connecteur correspondant sur la sous-carte.

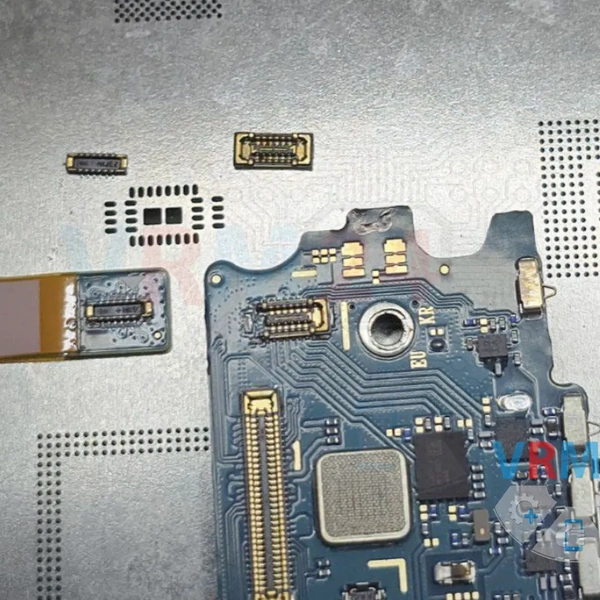

Cela simplifie la réparation. Nous préparons des câbles flex de remplacement et de nouveaux connecteurs pour l'installation.

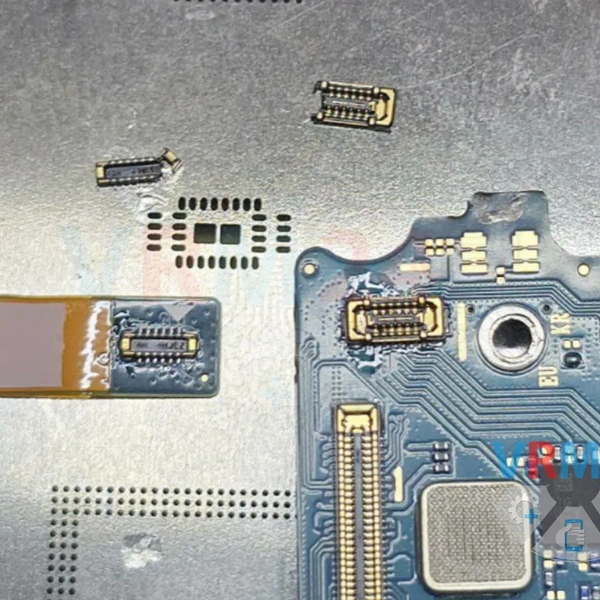

À l'aide d'une station de soudage, nous remplaçons les connecteurs endommagés par des neufs.
Nous nettoyons le flux sur les connecteurs.
Nous reconnectons la sous-carte et la nappe flexible inter-cartes à l'intérieur du boîtier pour tester le fonctionnement.

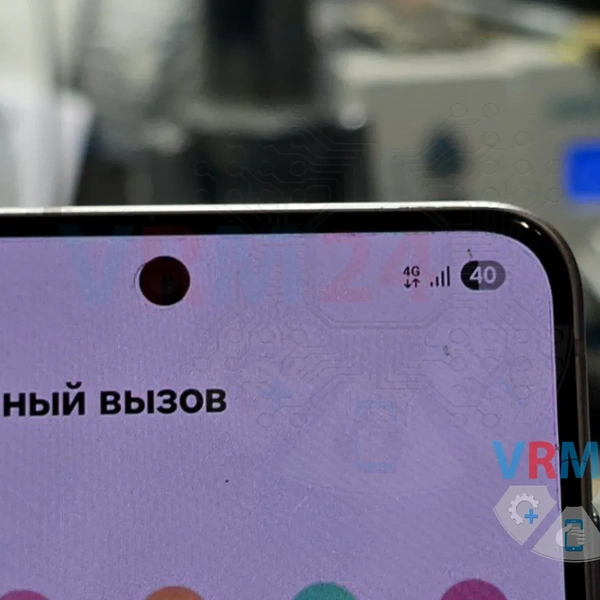

Nous allumons le téléphone avec une carte SIM insérée et vérifions la puissance du signal sur toutes les bandes réseau.
Le téléphone fonctionne désormais correctement dans tous les modes—puissance de signal maximale, et les appels passent sans aucun problème 👌
