Outils recommandés
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

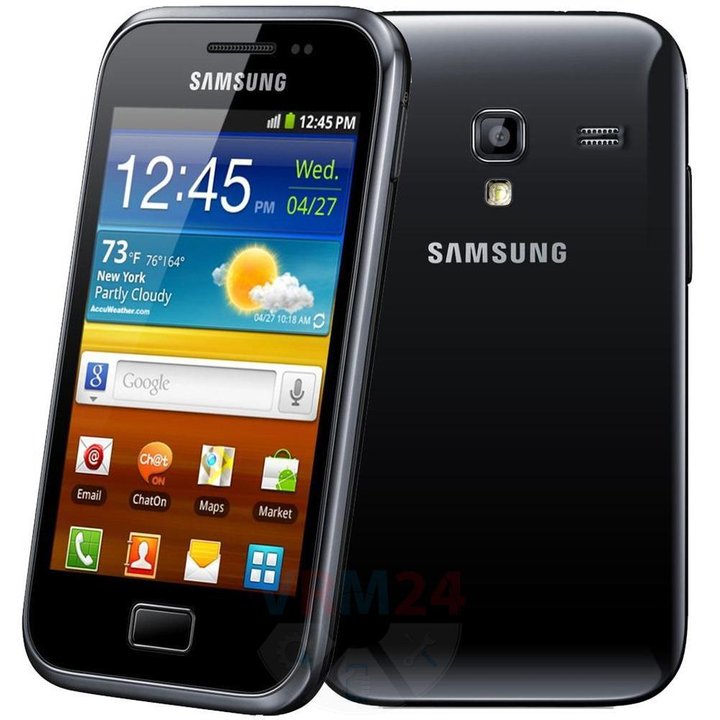

Démontage/Réparation de l'appareil mobile Samsung Galaxy Ace Plus GT-S7500 (Samsung Galaxy Ace Plus) avec la description de chaque étape et l'ensemble d'outils requis.
5127
Vues
1
J'aime
—
Partager
0
Questions

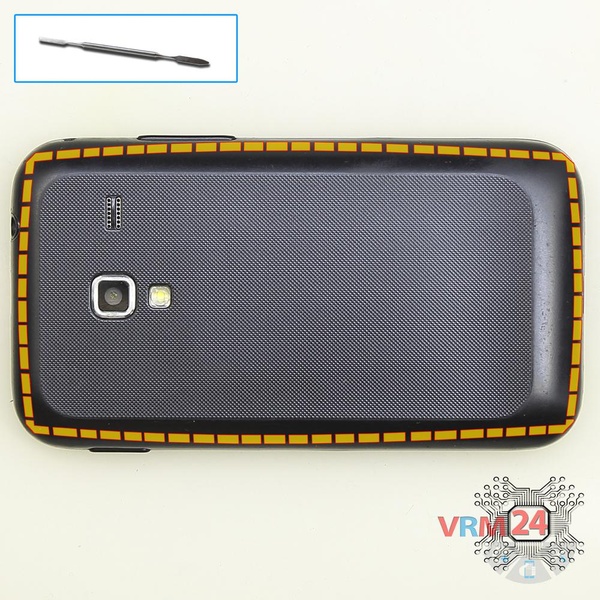

Étape 1.
Ouvrez la coque arrière
Ouvrez la coque arrière.

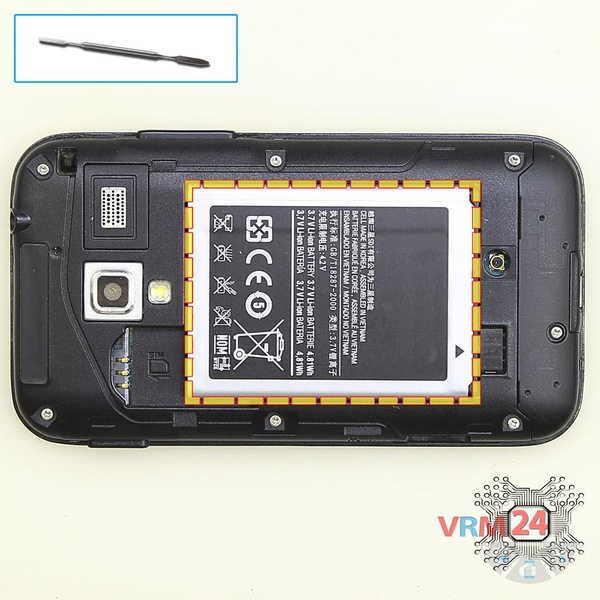

Étape 2.
Retirez la batterie
Soulevez et retirez la batterie.

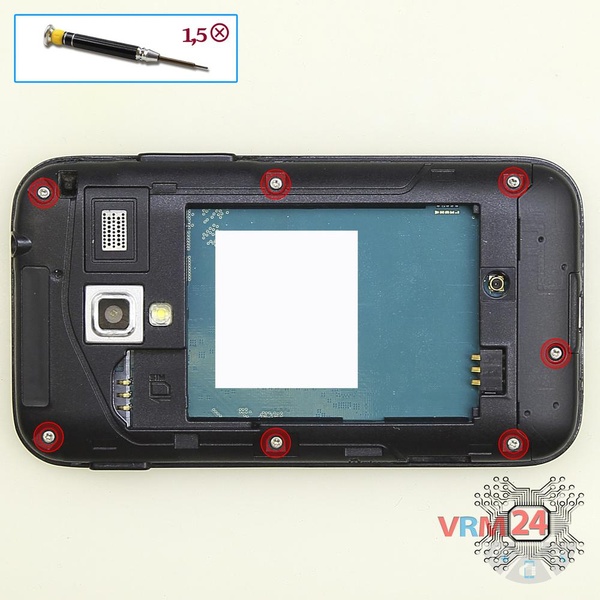

Étape 3.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis dans le cadre du téléphone.

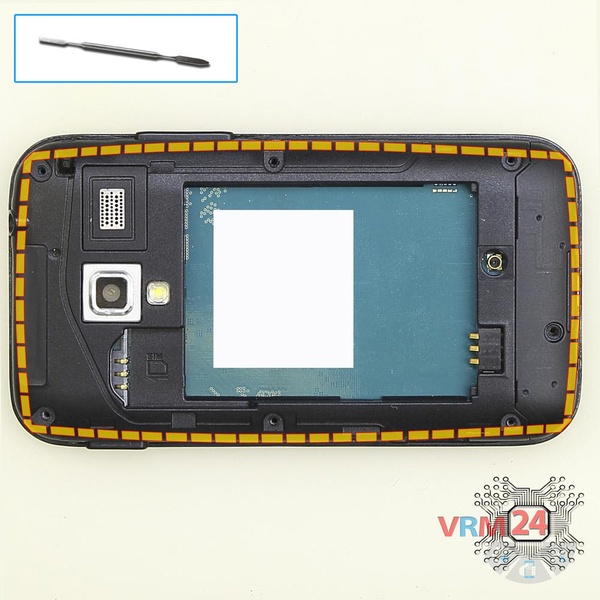

Étape 4.
Ouvrez le châssis intermédiaire
Faites levier et retirez le cadre intermédiaire.

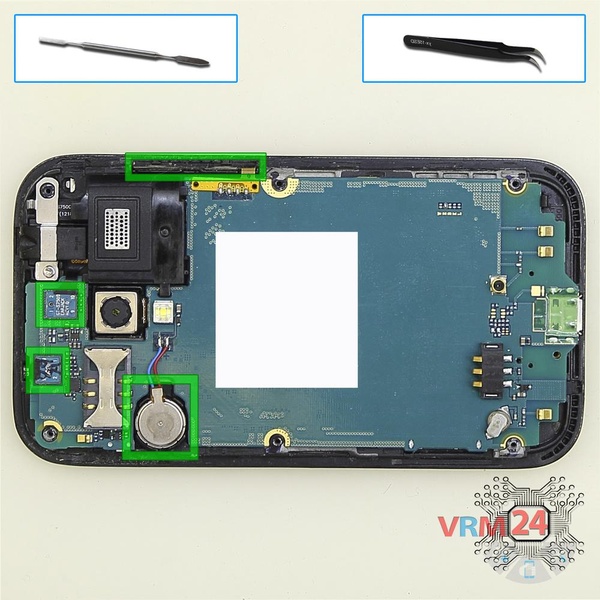

Étape 5.
Retirez le moteur de vibration
Déconnectez les connecteurs de la carte mère et soulevez le moteur de vibration & la nappe des boutons de volume.

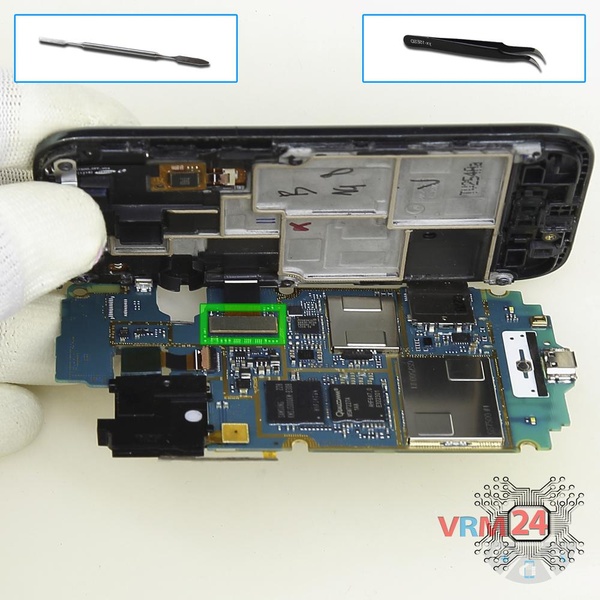

Étape 6.
Retournez le PCB
Retournez la carte mère, déconnectez le connecteur de l'intérieur et retirez-la.

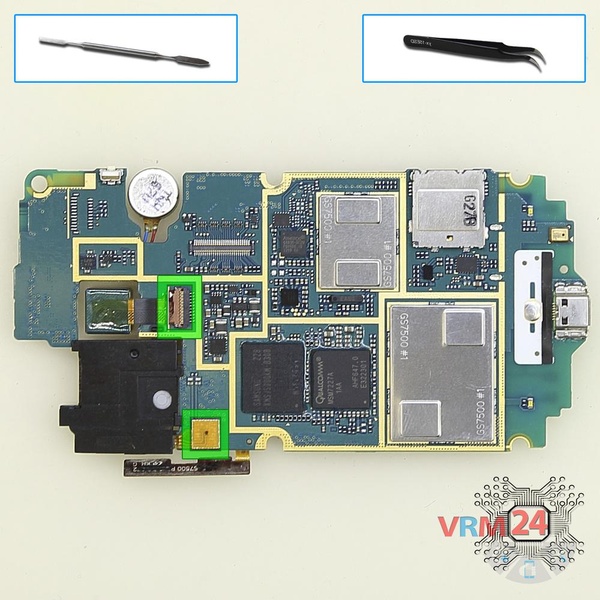

Étape 7.
Retirez les caméras
Déconnectez les connecteurs de la carte mère et retirez la caméra principale et l'ensemble buzzer (haut-parleur).

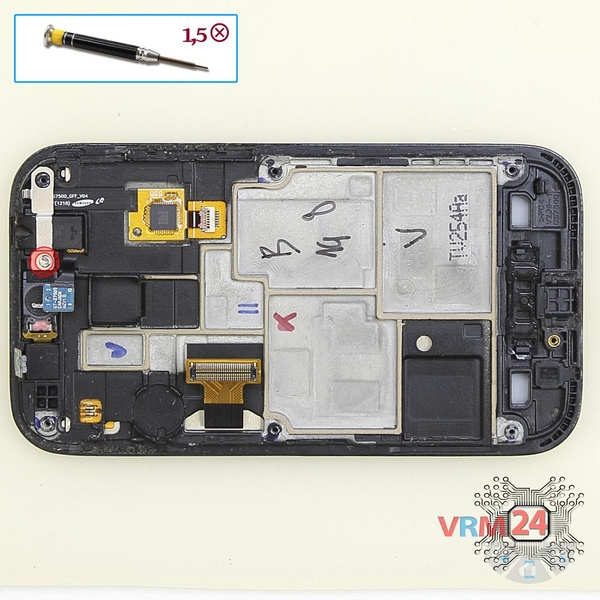

Étape 8.
Dévissez une vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon fixant la prise jack/casque.

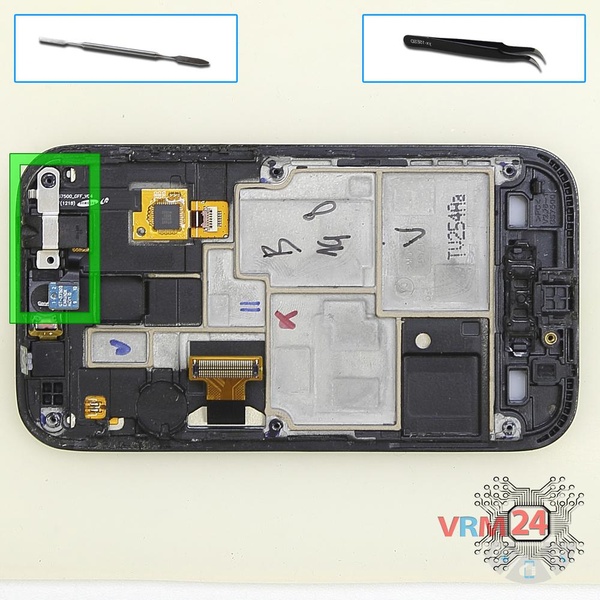

Étape 9.
Retirez la prise jack
Retirez le support et la prise jack/casque.

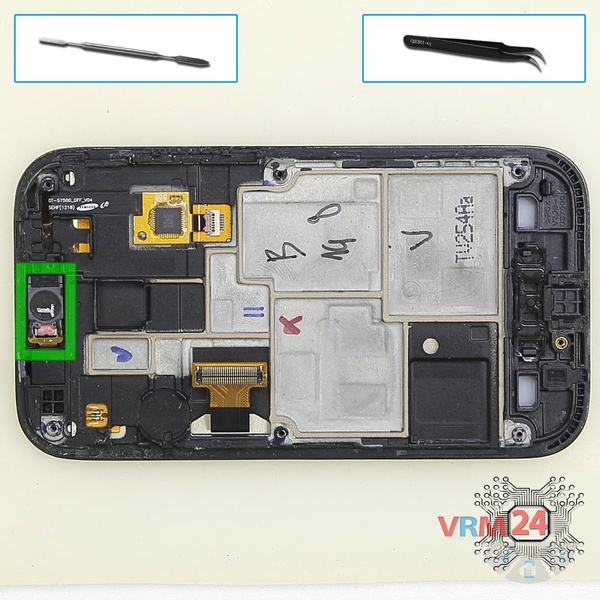

Étape 10.
Retirez le haut-parleur d'écoute
Faites levier et retirez l'écouteur (haut-parleur).

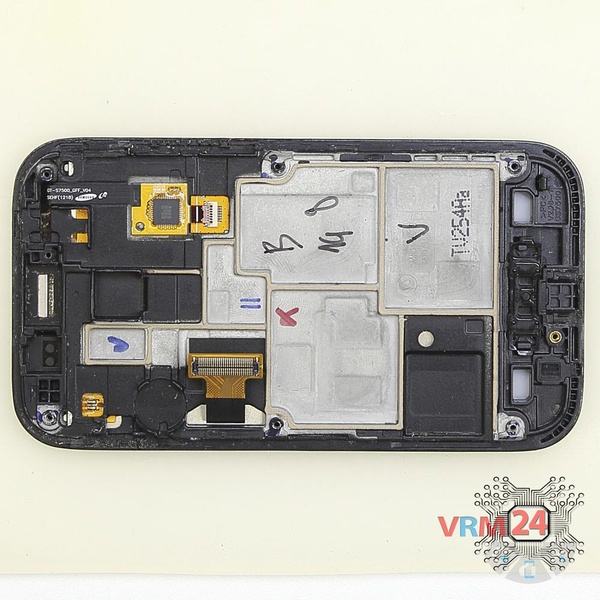

Étape 11.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
