Outils recommandés

Pistolet thermique

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

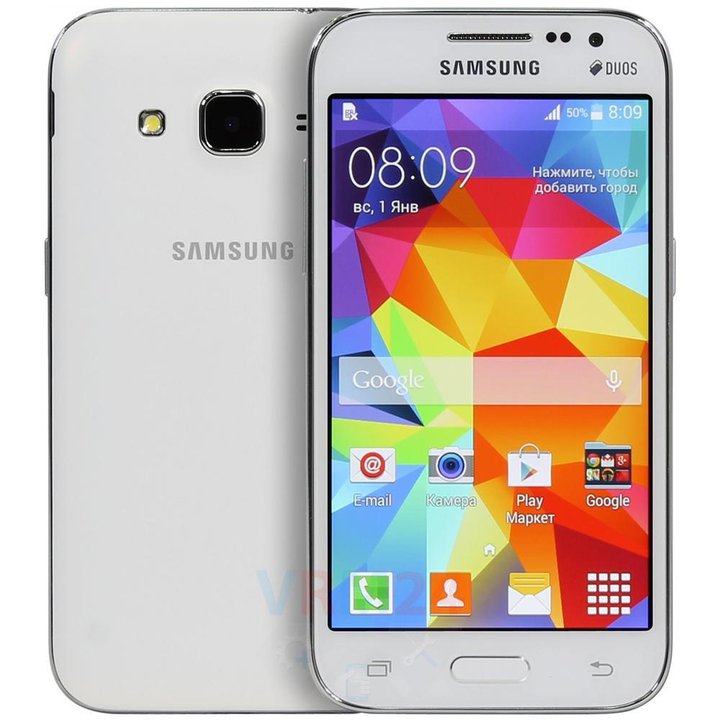

Démontage/Réparation de l'appareil mobile Samsung Galaxy Core Prime SM-G360 (Samsung Galaxy Core Prime Value Edition G361 with Android v5.1, Samsung Galaxy Win 2 Duos TV G360BT for Brazil; Samsung Galaxy Core Prime Duos with dual-SIM card slots) avec la description de chaque étape et l'ensemble d'outils requis.

10750

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

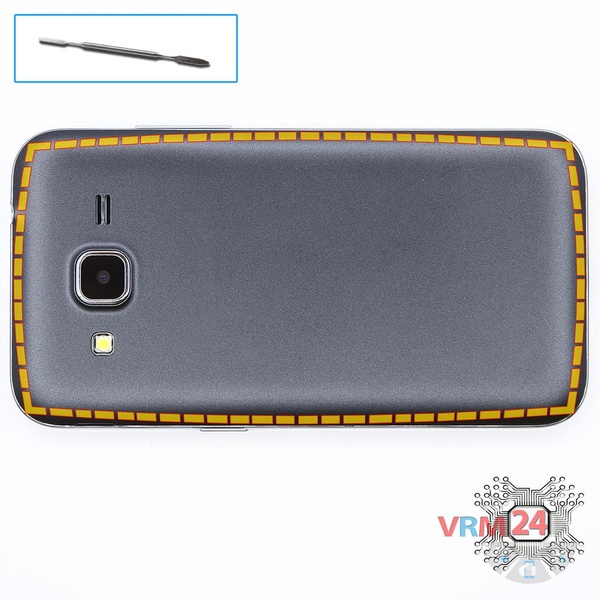

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

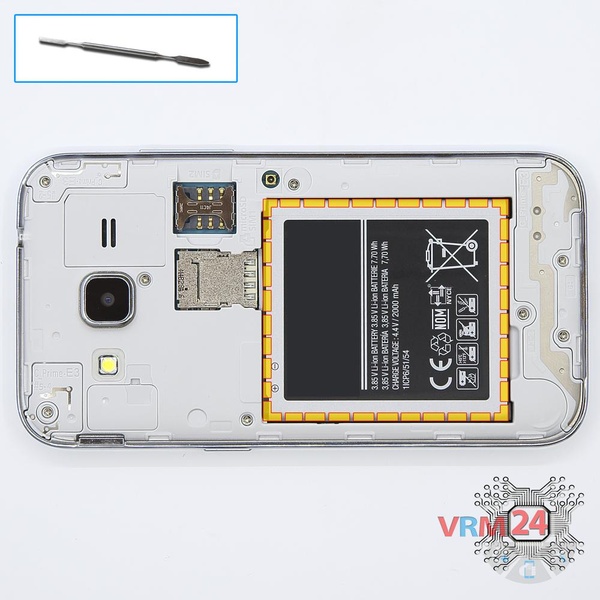

Étape 2.

Retirez la batterie

Soulevez et retirez la batterie.

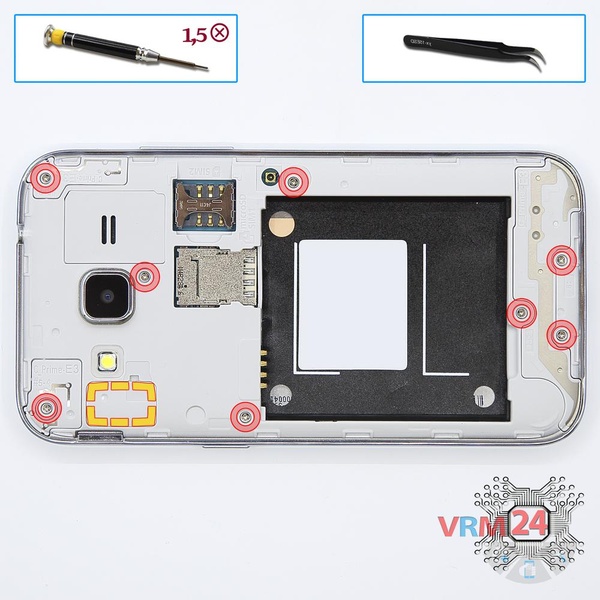

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 boulons dans le châssis du téléphone et retirez le cache qui masque le connecteur de l'écran.

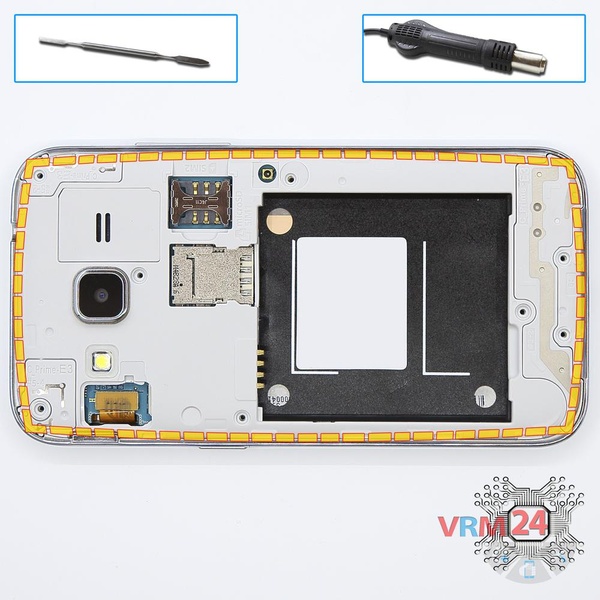

Étape 4.

Ouvrez le châssis intermédiaire

Faites levier et retirez le châssis intermédiaire.

⚠ Avertissement !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

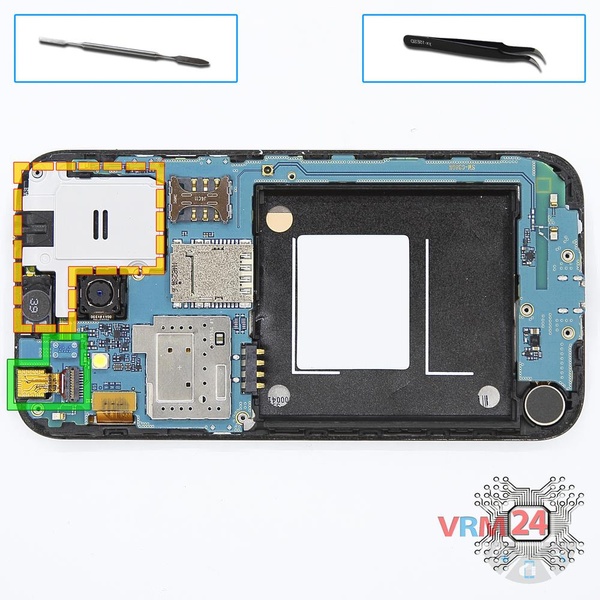

Étape 5.

Retirez la caméra avant

Déconnectez les connecteurs sur la carte mère et retirez la caméra avant (selfie) et l'ensemble du buzzer (haut-parleur), l'écouteur et la prise/jack casque.

Étape 6.

Déconnectez le connecteur

Déconnectez le connecteur sur la carte mère.

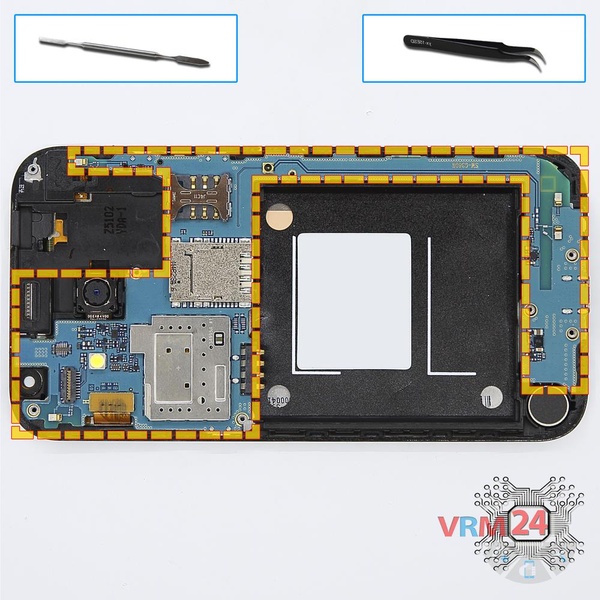

Étape 7.

Retirez la carte mère

Retirez la carte mère.

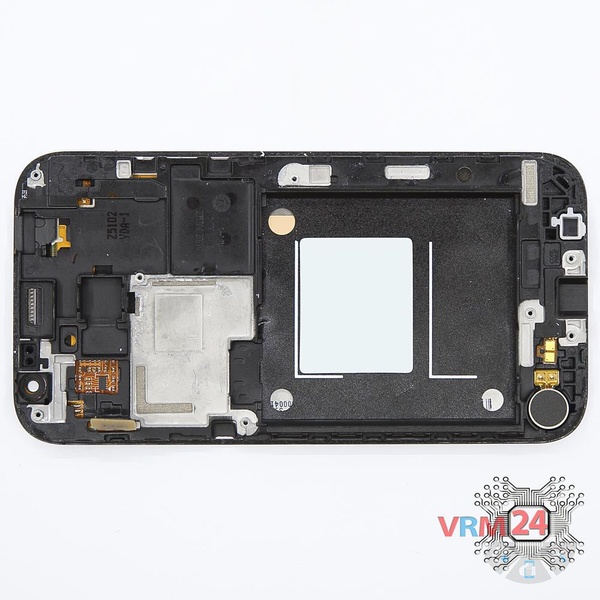

Étape 8.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 4 minutes. Ce guide convient à tous les modèles Samsung Galaxy Core Prime SM-G360 or Samsung Galaxy Core Prime Value Edition G361 with Android v5.1, Samsung Galaxy Win 2 Duos TV G360BT for Brazil; Samsung Galaxy Core Prime Duos with dual-SIM card slots commercialisés dans différents pays.

#instructions #Samsung #Samsung Galaxy Core Prime SM-G360

Instructions de démontage détaillées du Samsung Galaxy Core Prime SM-G360 en vidéo, réalisées par notre centre de réparation et service mobile :
