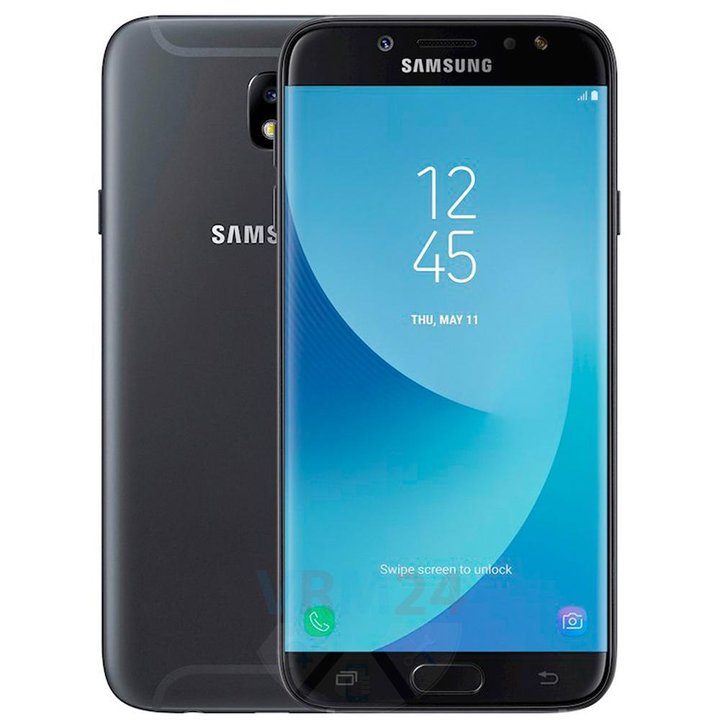

Démontage/Réparation de l'appareil mobile Samsung Galaxy J7 (2017) SM-J730 (Samsung J730F/DS (Global Dual-SIM); J730FM/DS (UAE, Russia)) avec la description de chaque étape et l'ensemble d'outils requis.

Utilisez l'outil d'éjection (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir. Faites-le pour chacun des tiroirs de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

⚠️ Attention ! Le démontage a une difficulté maximale de 3e car le processus commence par le démontage du module d'affichage. Si vous n'avez aucune expérience ou n'êtes pas sûr de vos compétences, nous vous recommandons vivement de contacter un centre de service spécialisé.

Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface du module d'affichage doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent très difficile de faire passer l'outil entre les pièces à séparer. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

N'utilisez pas de levier ni de force pour la séparation qui pourrait endommager les éléments à l'intérieur.

Le processus est visible intégralement dans notre vidéo ainsi qu'en détail, à la fin des instructions.

Faites levier sur le bord et retirez le support maintenant le connecteur de l'écran.

Débranchez le connecteur et retirez le module d'affichage.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 17 vis.

À l'aide d'un spudger ou d'un pick en plastique, détachez délicatement, sur le pourtour, les clips de la coque arrière, et retirez-la.

N'insérez pas l'outil profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠️ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont faciles à endommager.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy J7 (2017) SM-J730 possède une batterie EB-BA720ABE d'une capacité de 3600 mAh (aussi appelée batterie rechargeable).

⚠️ Il est fortement recommandé de débrancher le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

Débranchez également le connecteur du câble sous l'écran.

Déconnectez le connecteur sur la carte mère et retirez la caméra frontale (selfie).

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les deux vis fixant la carte mère.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis fixant le haut-parleur.

Faites levier avec précaution sur le bord et retirez le haut-parleur.

ℹ️ Dans le châssis intermédiaire : le haut-parleur d'écoute, la batterie et le moteur de vibration.

Dans le boîtier, il reste :
