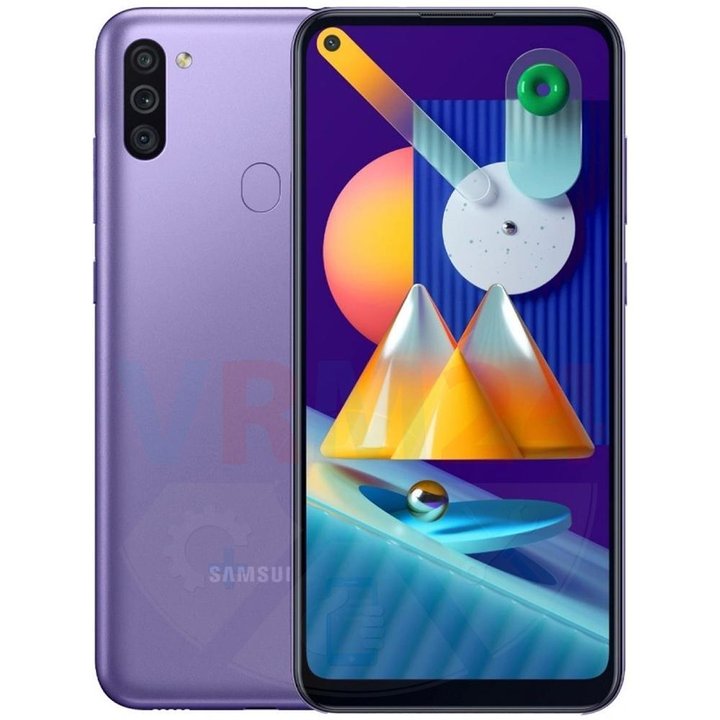

Démontage/Réparation de l'appareil mobile Samsung Galaxy M11 SM-M115 avec la description de chaque étape et l'ensemble d'outils requis.

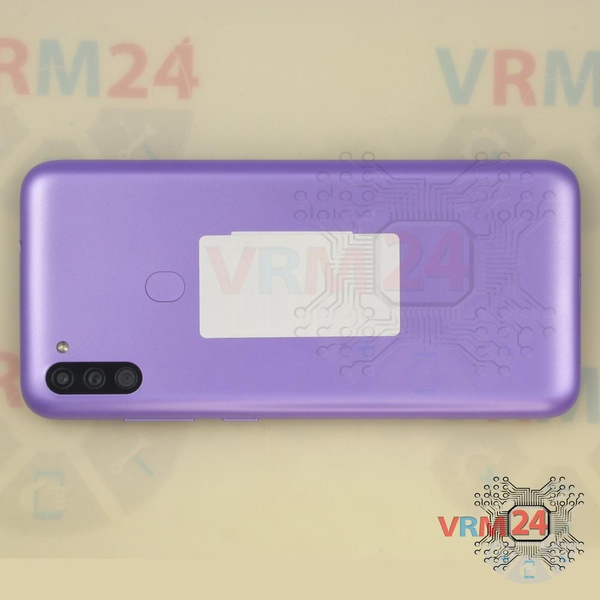

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

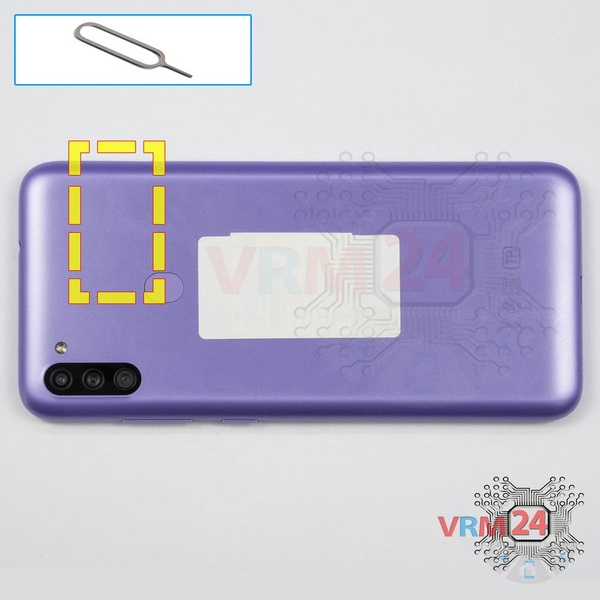

Utilisez l'outil Clé (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM et mémoire (Micro SD).

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

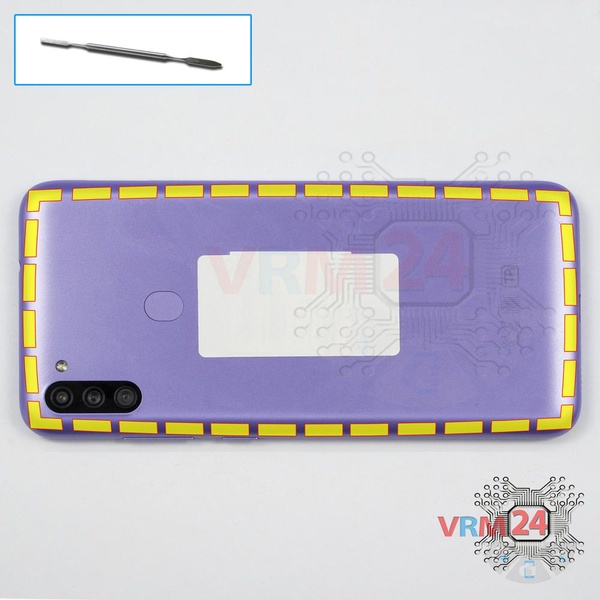

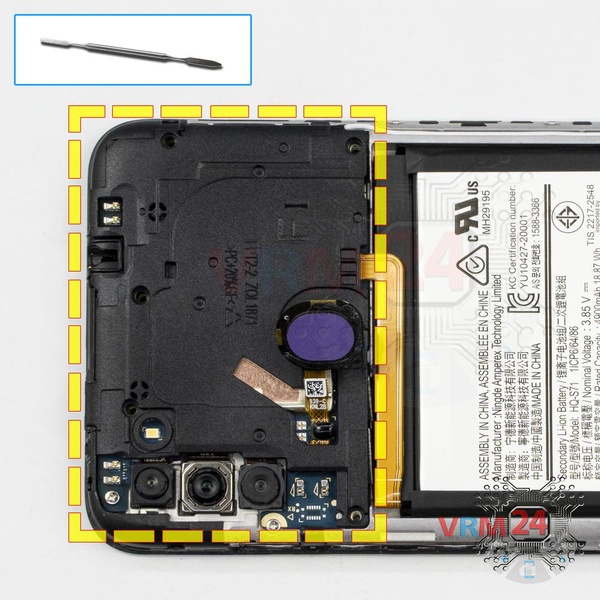

À l'aide d'un spudger ou d'un outil en plastique, détachez avec précaution, sur tout le pourtour, les clips de la coque arrière, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Soyez prudent lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Un câble fin et des boutons fragiles sont très faciles à endommager.

⚠ Faites attention au capteur d'empreintes digitales collé à la coque arrière depuis l'intérieur. (s'il y en a un et qu'il est collé à la coque)

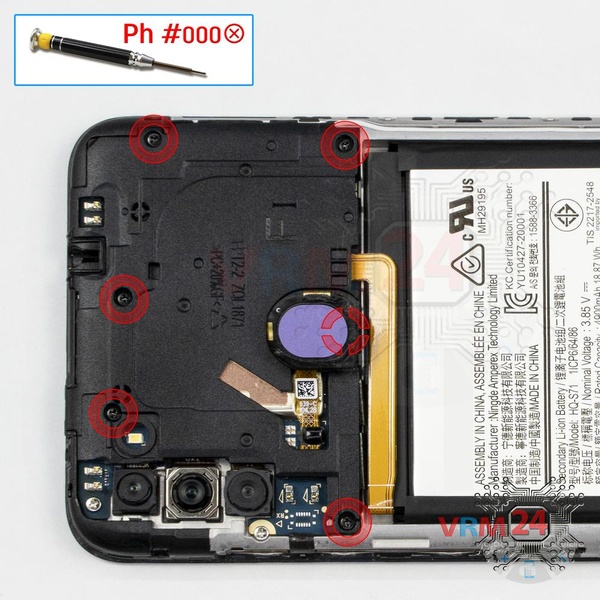

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les six vis.

⚠ Rappelez-vous, une vis se trouve sous le capteur d'empreintes digitales. Pliez le câble du capteur d'empreintes digitales de l'autre côté pour accéder à la vis.

Ouvrez avec précaution le cache et mettez-le de côté.

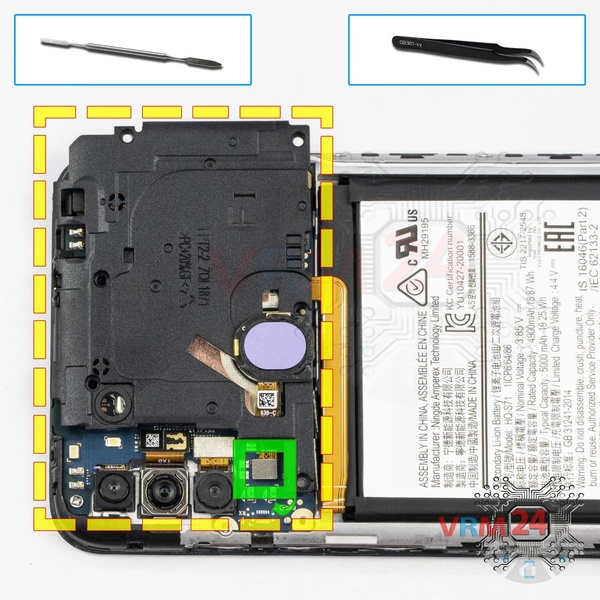

Déconnectez le connecteur. Ensuite, nous pouvons retirer le cache et le capteur d'empreintes digitales.

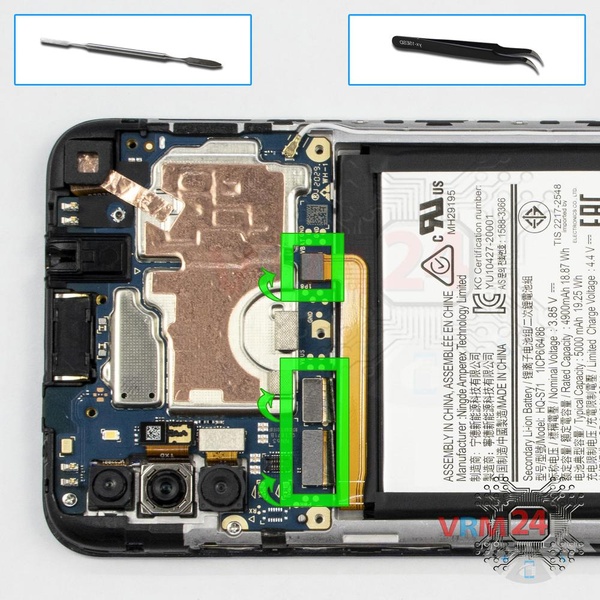

Déconnectez les connecteurs de la batterie, du câble du module d'affichage, du câble inter-cartes.

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Samsung Galaxy M11 SM-M115 possède une batterie HQ-S71 d'une capacité de 5000 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

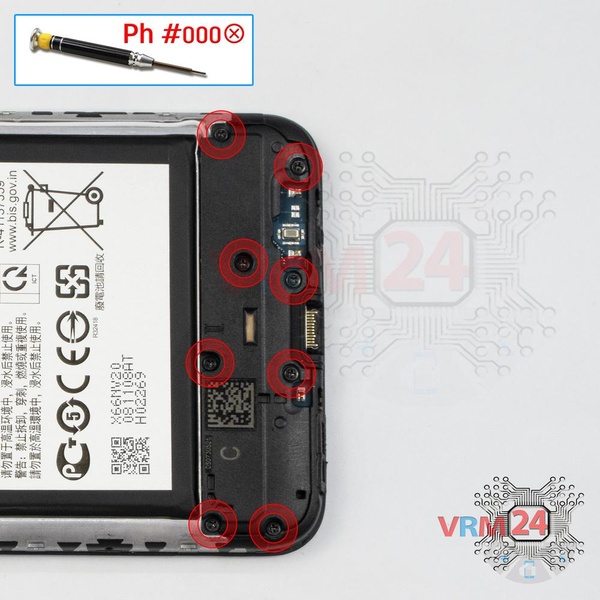

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les huit vis.

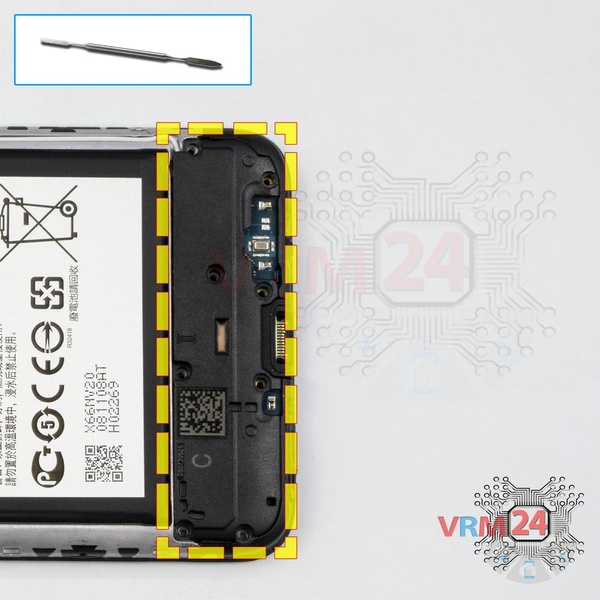

Retirez l'ensemble haut-parleur avec les antennes.

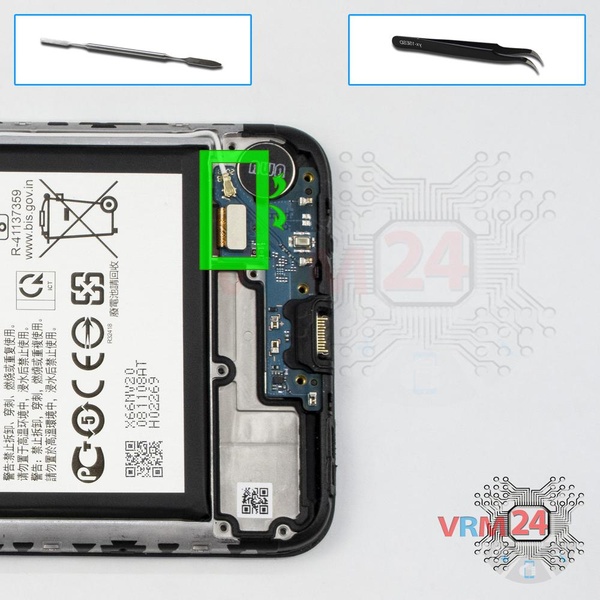

Déconnectez le connecteur du câble coaxial, les câbles vers la carte mère, sur la carte fille.

⚠ Ne tirez pas sur le câble et ne le faites pas levier avec un outil pointu, les connecteurs sont assez fragiles et se cassent facilement, ou le câble se détache de l'extrémité (cosse).

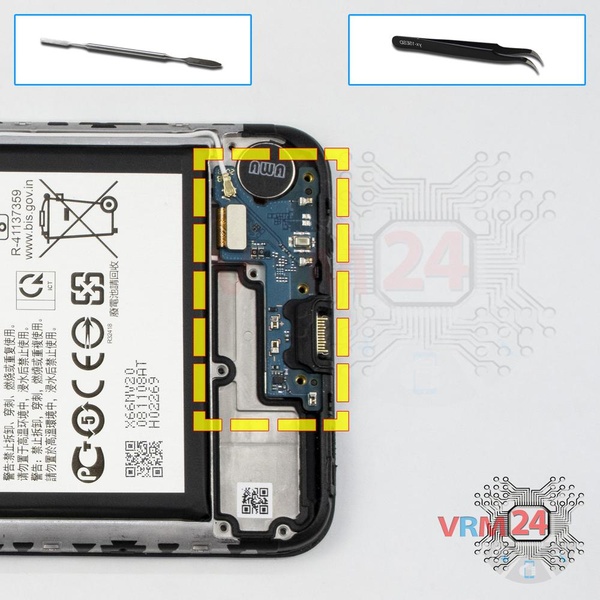

Retirez la carte fille. Elle est collée au cadre avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, des contacts à ressort pour le haut-parleur, un moteur de vibration et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

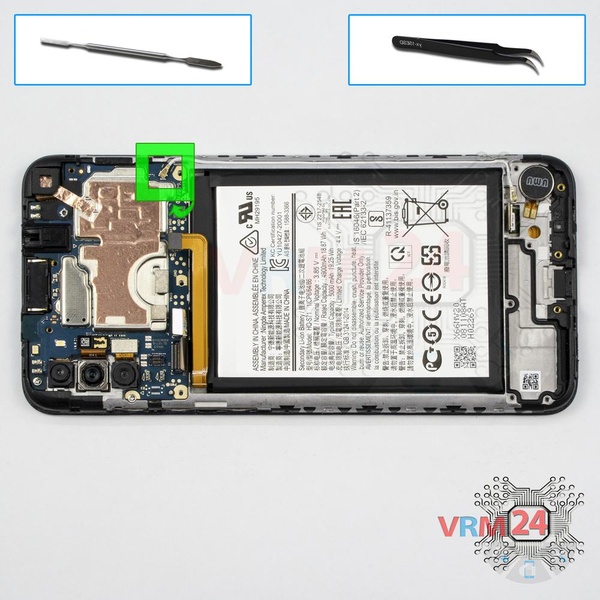

Déconnectez le connecteur et retirez le câble coaxial.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

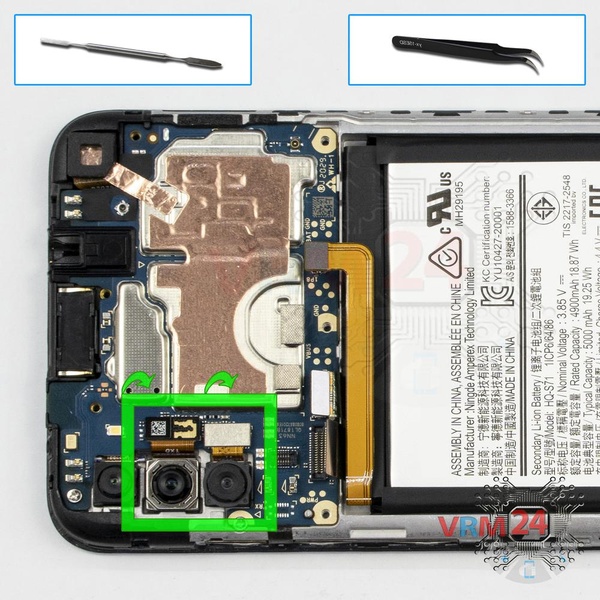

Déconnectez les connecteurs et retirez deux caméras arrière.

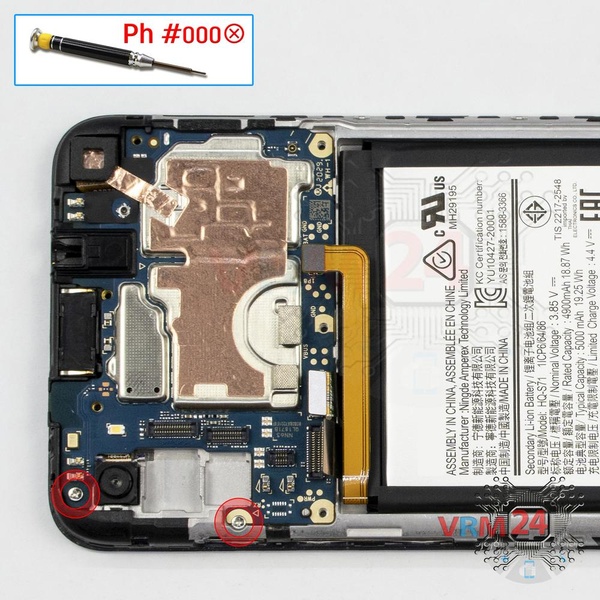

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez deux vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors du remontage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

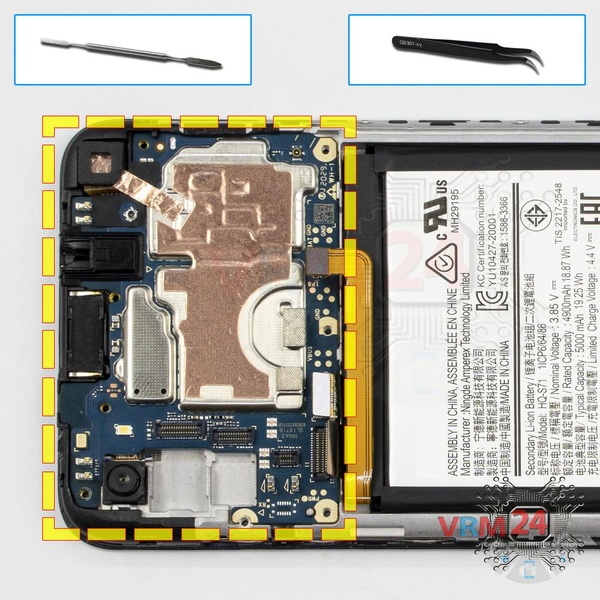

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

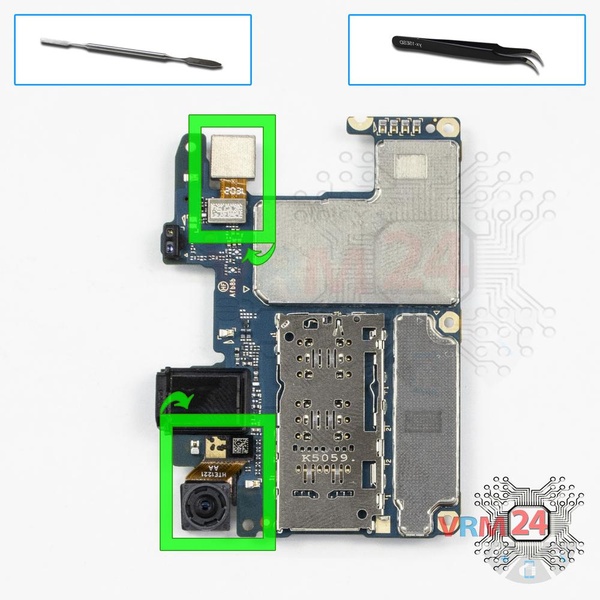

Déconnectez les connecteurs et retirez une caméra arrière et une caméra avant (selfie).
