Outils recommandés

Pistolet thermique

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

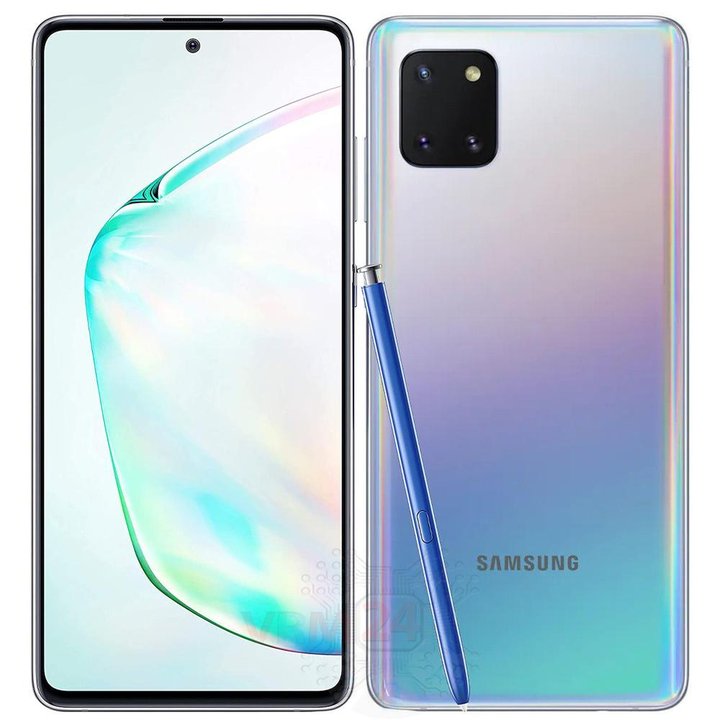

Démontage/Réparation de l'appareil mobile Samsung Galaxy Note 10 Lite SM-N770 (Samsung SM-N770F/DS (Global); SM-N770F/DSM (Russia, India)) avec la description de chaque étape et l'ensemble d'outils requis.

20602

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Retirez les tiroirs

À l'aide de l'outil d'extraction, ouvrez le tiroir de carte SIM et Micro SD et retirez-le.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière.

⚠ Avertissement !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 7 vis.

Étape 4.

Ouvrez la coque arrière

Ouvrez le couvercle avec la puce NFC.

Étape 5.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie. Le modèle de batterie de Samsung Galaxy Note 10 Lite est EB-BN770ABY.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

Étape 6.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 vis.

Étape 7.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

Étape 8.

Retirez la nappe d'interconnexion

Soulevez les connecteurs et retirez le câble inter-cartes.

Étape 9.

Dévissez une vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez la 1 vis de la carte fille.

Étape 10.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte fille.

Étape 11.

Retirez la carte fille

Retirez la carte fille, également appelée sous-carte.

Étape 12.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

Étape 13.

Retirez la caméra avant

Déconnectez le connecteur sur la carte mère et retirez la caméra avant (selfie).

Étape 14.

Dévissez une vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis de la carte mère.

Étape 15.

Retirez la carte mère

Retirez la carte mère.

Étape 16.

Retirez les caméras

Déconnectez les connecteurs sur la carte mère et retirez l'ensemble des trois caméras arrière.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 12 minutes. Ce guide convient à tous les modèles Samsung Galaxy Note 10 Lite SM-N770 or Samsung SM-N770F/DS (Global); SM-N770F/DSM (Russia, India) commercialisés dans différents pays.

#instructions #Samsung #Samsung Galaxy Note 10 Lite SM-N770

Instructions de démontage détaillées du Samsung Galaxy Note 10 Lite SM-N770 en vidéo, réalisées par notre centre de réparation et service mobile :

Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
