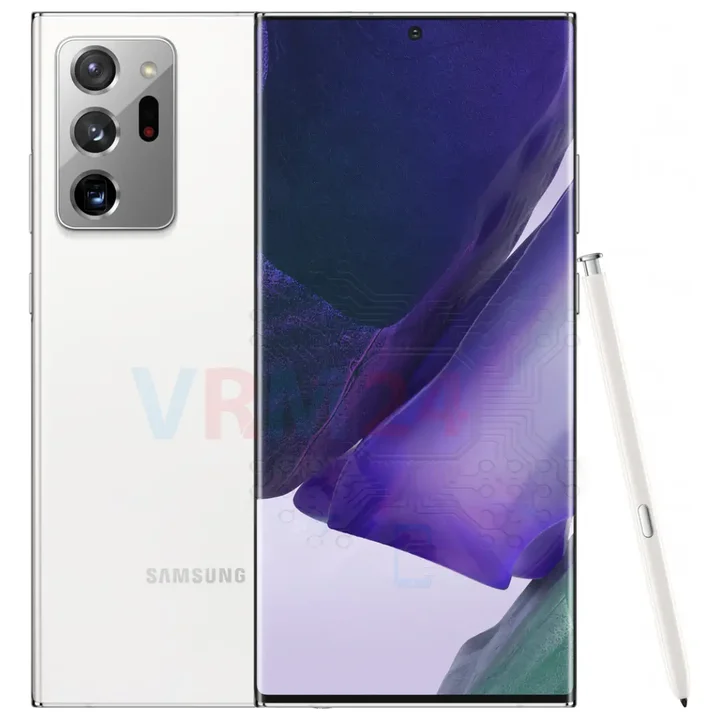

Démontage/Réparation de l'appareil mobile Samsung Galaxy Note 20 Ultra SM-N985 (Samsung SM-N986B (Int); SM-N986U, SM-N986U1 (USA ); SM-N986W (Can); SM-N9860 (Ch); SM-N986N (Kor)) avec la description de chaque étape et l'ensemble d'outils requis.

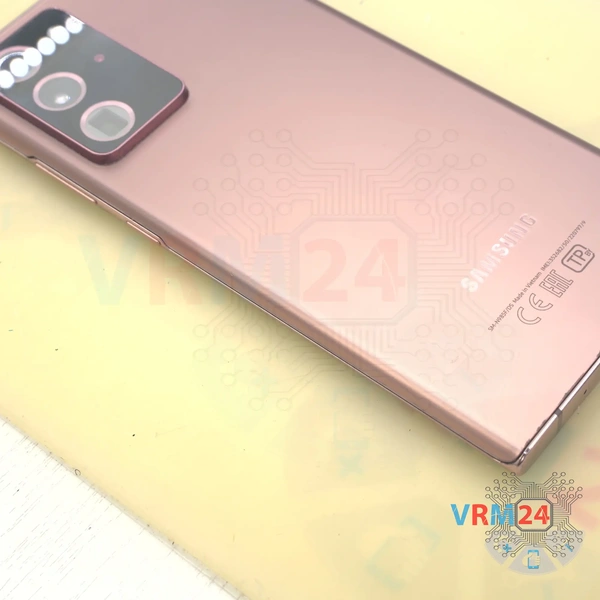

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

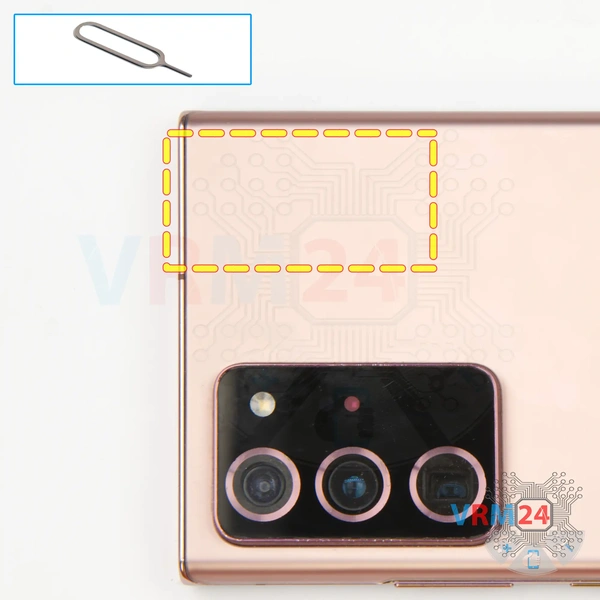

Utilisez l'outil d'éjection (alias Aiguille) ou un trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis tirez le tiroir de carte SIM et de carte mémoire (Micro SD).

⚠️ Attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

Nous recommandons d'utiliser un dispositif de chauffage spécial tel qu'une machine à séparer, un pistolet thermique ou un tapis chauffant. Cela simplifiera le processus. Vous pouvez utiliser un sèche-cheveux domestique, mais vous devrez fabriquer une buse à la main ou en avoir une adaptée dans le kit pour chauffer doucement et concentrer le flux de chaleur au bon endroit.

ℹ️ La surface de la coque arrière doit être chauffée pour ramollir l'adhésif en dessous. La température de chauffage approximative est de 50° C / 125° F.

Utilisez un film plastique fin ou un médiator pour la séparation. Pour faciliter le processus, vous pouvez utiliser de l'alcool isopropylique. Il est souvent le plus difficile de faire passer l'outil entre les pièces à diviser. Choisissez le bord le plus éloigné des câbles FFC ou des boutons.

Sur la coque arrière, nous avons un microphone.

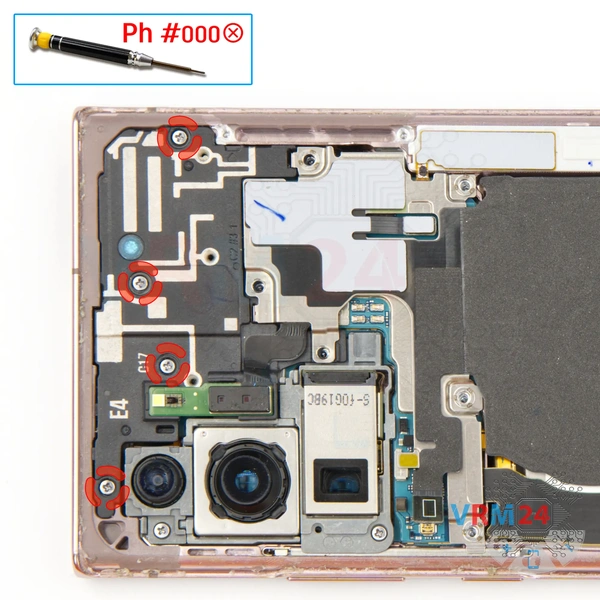

À l'aide d'un tournevis Phillips #000 1.5mm, nous devons dévisser les onze vis pour détacher la partie supérieure avec NFC, la partie intermédiaire avec charge sans fil et la partie inférieure avec l'ensemble haut-parleur.

Débranchez deux connecteurs, faites levier sur les bords et retirez l'ensemble du NFC, de la charge sans fil et de la coque avec les lignes de transmission d'antenne et le haut-parleur.

Débranchez le connecteur de la batterie dès que possible. Il est préférable d'utiliser un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy Note 20 Ultra possède une batterie EB-BN985ABY d'une capacité de 4500 mAh (aussi appelée batterie rechargeable).

À l'aide d'un tournevis Phillips 1.5 mm (PH#000), dévissez les quatre vis fixant la coque avec les lignes de transmission.

Débranchez un connecteur. Faites levier sur les bords. Déplacez un outil d'ouverture le long du bord pour détacher les clips et retirez la coque avec le haut-parleur d'écoute, la lampe torche et les lignes de transmission et les pads pour l'antenne.

À l'aide d'un tournevis Philips 1.5 mm (PH#000), dévissez deux vis fixant l'ensemble des caméras.

Faites levier sur les connecteurs du câble d'écran, du câble tactile, du câble du port de charge, du câble du s pen, du câble inter-cartes.

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

Avec précaution, de préférence à partir du bord, débranchez le connecteur et retirez le câble inter-cartes reliant la carte mère à la carte fille (aussi appelée carte secondaire).

⚠️ Soyez prudent lors du retrait des câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

ℹ️ Une marque MAIN sur le câble FFC (câble plat flexible) indique sa position correcte.

Nous pouvons retirer la caméra avant.

⚠️ Habituellement, cette caméra est extrêmement bien collée avec une résine époxy et il est assez difficile de la décoller sans l'endommager.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte de circuit imprimé par la force. Assurez-vous que rien ne gêne ou ne retienne la carte de circuit imprimé.

La carte mère peut également être fixée avec des attaches comme des loquets ou des crochets, soyez prudent.

⚠️ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. À votre insu, vous pouvez endommager des composants ou des câbles de l'intérieur.

Ensuite, nous retournons la carte mère et déconnectons les connecteurs à l'intérieur, puis nous devons détacher l'ensemble des caméras arrière. Elles sont intimement connectées, prenez votre temps pour trouver comment les séparer. Voyez ce qui retient et ainsi de suite.

Comme nous pouvons le voir, nous avons deux caméras arrière et une caméra séparément.

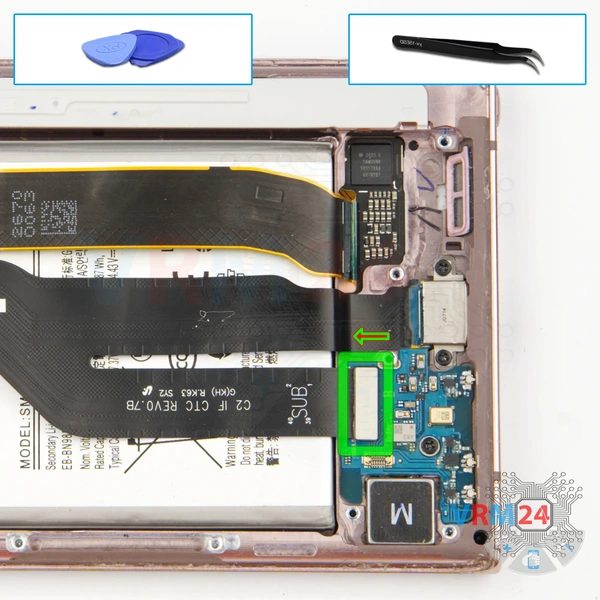

Soulevez un connecteur sur la carte fille. Le connecteur est une branche du câble du connecteur de charge vers la carte fille.

À l'aide d'un tournevis Philips 1.5 mm (PH#000), dévissez une vis fixant la carte fille.

Retirez la carte fille. Elle peut être collée au châssis ou fixée avec des attaches comme des loquets ou des crochets, alors soyez prudent.

ℹ️ La carte fille contient des contacts à ressort de microphone pour le haut-parleur, et une unité d'antenne.

⚠️ Il n'est pas nécessaire d'insérer l'outil en dessous lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

À l'aide d'un tournevis Philips 1.5 mm (PH#000), dévissez les deux vis fixant le port de charge.

Nous pouvons décoller le câble et retirer le port de charge. Donc, nous le décollons, le soulevons, le tirons.

Retirez la batterie avec un soin extrême car elle est collée de l'intérieur par le fabricant.

De plus, nous devons nous souvenir ou regarder à l'avance l'emplacement des nappes sous la batterie, afin de ne pas les endommager.

ℹ️ Dans le cadre d'affichage sont restés : le s pen, le moteur de vibration.
