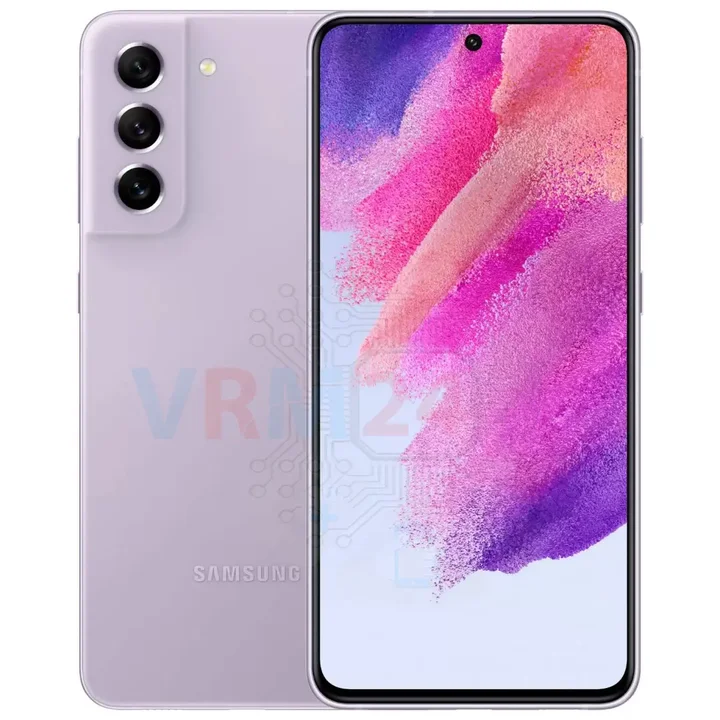

Démontage/Réparation de l'appareil mobile Samsung Galaxy S21 FE SM-G990 (Samsung Galaxy S21 FE 5G SM-G990B, SM-G990B/DS, SM-G990U, SM-G990U1, SM-G990W, SM-G990E, SM-G9900, SM-G990B2, SM-G990U2, SM-G990W2, SM-G990U3) avec la description de chaque étape et l'ensemble d'outils requis.

⚠️ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Au tout début, nous devons retirer le tiroir des cartes. Pour cela, nous prenons un outil spécial, l'insérons dans le trou et poussons le tiroir pour les cartes SIM.

Nous devons chauffer la surface de la coque arrière à une température d'environ 70 ° C ou 160 ° F. Pour cela, nous utilisons un tapis chauffant, vous pouvez utiliser un sèche-cheveux.

Et après 5-7 minutes, nous pouvons procéder à l'ouverture de la coque arrière.

Pour retirer la coque arrière, nous utiliserons un film plastique, c'est le film protecteur du nouvel écran. Nous l'insérons dans l'espace entre la coque intermédiaire et la coque arrière et le faisons glisser dans le sens de la longueur pour détacher la coque arrière.

Nous devons toujours être prudents autour des boutons latéraux, car dans cette zone il peut y avoir des câbles et ils peuvent être endommagés.

Nous devons également être prudents dans la zone des caméras, afin de ne pas toucher ou endommager les lentilles.

Après cela, nous devons retirer les neuf vis en haut, pour cela nous utilisons un tournevis cruciforme 1.5mm ou #000.

Cela nous permettra d'accéder au connecteur de la batterie que nous devons déconnecter.

Ce modèle a beaucoup de vis qui seront différentes, nous recommandons donc de les placer sur une surface spéciale dans un ordre facile à mémoriser pour le remontage.

Nous devons soulever soigneusement le capot et le plier vers l'arrière.

Nous déconnectons d'abord le connecteur de la batterie, puis le connecteur de la recharge sans fil. Utilisez un outil non métallique ou en plastique pour éviter tout dommage.

ℹ️ Le modèle Samsung Galaxy S21 FE a une batterie EB-BG990ABY d'une capacité de 4500 mAh (également appelée batterie rechargeable).

Et nous passons au dévissage des six vis en bas. Le tournevis est le même cruciforme 1.5mm.

Nous pouvons maintenant détacher le capot avec le haut-parleur. Nous trouvons le bon endroit pour accrocher le capot et le soulever.

Et nous pouvons retirer l'ensemble complet.

L'ensemble que nous avons se compose du haut-parleur, de la recharge sans fil, du NFC et du haut-parleur d'écoute.

Nous pouvons détacher les deux câbles inter-cartes et les câbles menant à l'écran.

⚠️ Veuillez noter - les flèches sur les câbles indiquent la direction vers la carte mère. De plus, sur les câbles est indiqué l'emplacement par rapport à la carte mère et à la carte fille.

Ensuite, nous déconnectons le connecteur du capteur d'empreintes digitales.

⚠️Nous devons être prudents, car le câble du capteur d'empreintes digitales est vraiment fin et peut être facilement endommagé.

Et nous devons dévisser les trois vis fixant la carte fille. Le tournevis est le même cruciforme 1.5 mm.

Comme nous pouvons le voir, les vis sont de couleur noire et manifestement différentes des précédentes.

Nous pouvons retirer la carte fille, accrocher soigneusement le bord et essayer de soulever la carte fille. La carte fille est légèrement enfoncée. Comme je l'ai écrit précédemment, le câble du capteur d'empreintes digitales est fin et facile à endommager, soyez donc prudent.

Sur la carte fille, nous avons un port de chargement, un microphone et un support pour les cartes SIM au dos.

Nous déconnectons le connecteur et retirons la caméra frontale.

Ensuite, nous détachons les deux caméras arrière.

Il est préférable de tenir les caméras pour qu'elles ne s'envolent pas, en même temps essayez de ne pas toucher les lentilles pour ne pas les endommager.

Si la caméra est collée, nous devons la soulever doucement par le bas.

Ensuite, nous déconnectons le connecteur des boutons latéraux.

Et nous dévissons la vis qui maintient la carte mère. Le tournevis est le même cruciforme 1.5 mm.

Nous pouvons détacher la carte mère, trouver le bon endroit pour l'accrocher, la soulever et la retirer. Ne tirez pas la carte mère avec force, sinon nous pourrions endommager quelque chose.

Nous avons retiré la carte mère, nous devons maintenant détacher la dernière caméra arrière.

Si elle est collée au cadre de l'écran. Nous la soulevons doucement par le bas et détachons la caméra.

Sinon, déconnectez simplement le connecteur et retirez-la.

Enfin, nous passons au détachement de la batterie.

Dans notre cas, la batterie est vraiment fermement collée au cadre de l'écran.

Nous utilisons un film plastique épais pour la décoller. Nous faisons glisser le film sous la batterie et le déplaçons de haut en bas ou d'avant en arrière pour détacher la batterie.

Nous ne savons pas ce qui se trouve sous la batterie et s'il y a des trous menant à l'écran, nous n'utiliserons donc pas d'alcool isopropylique et le retrait de la batterie prendra plus de temps.

Il n'est pas nécessaire de se précipiter, il est important de ne pas endommager l'écran, le cadre de l'écran ou la coque de la batterie.

ℹ️  Dans le cadre de l'écran sont restés : le capteur d'empreintes digitales et le moteur de vibration.
