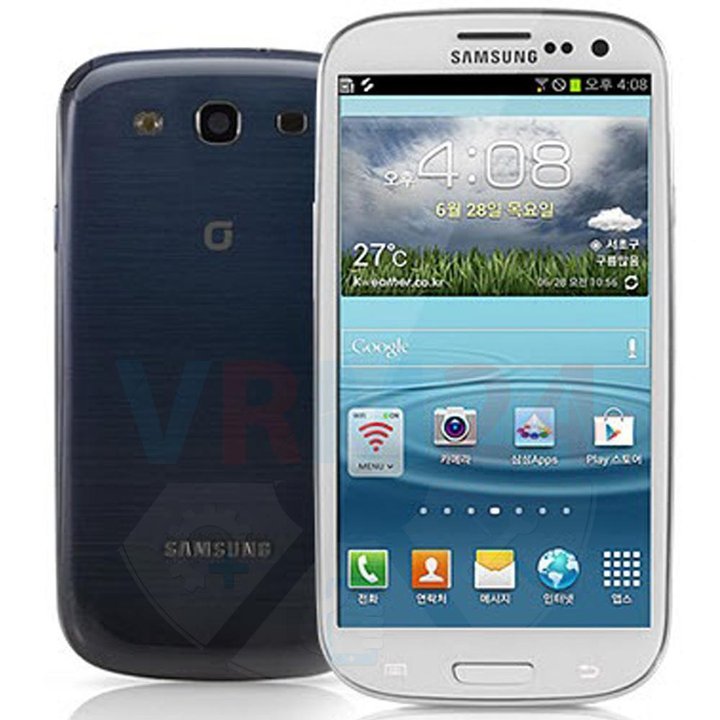

Démontage/Réparation de l'appareil mobile Samsung Galaxy S3 SHV-E210K (Samsung E210S, E210L) avec la description de chaque étape et l'ensemble d'outils requis.

5813

Vues

—

Partager

5

Questions

Vadim Popoff

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Ouvrez la coque arrière

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

Retirez la batterie

Étape 2.

Retirez la batterie

Soulevez et retirez la batterie.

Dévissez les vis

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 10 vis dans le châssis du téléphone.

Ouvrez le châssis intermédiaire

Étape 4.

Ouvrez le châssis intermédiaire

Faites levier et retirez le cadre intermédiaire.

Retirez le haut-parleur

Étape 5.

Retirez le haut-parleur

Déconnectez le connecteur sur la carte mère et retirez l'ensemble buzzer (haut-parleur).

Dévissez les vis

Étape 6.

Dévissez les vis

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis dans la carte mère.

Déconnectez les connecteurs

Étape 7.

Déconnectez les connecteurs

Débranchez les connecteurs sur la carte mère.

Retirez la carte mère

Étape 8.

Retirez la carte mère

Retirez la carte mère.

Dans le cadre de l'écran est resté

Étape 9.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation
Le démontage\la réparation présente un niveau de difficulté facile et prend environ 3 minutes. Ce guide convient à tous les modèles Samsung Galaxy S3 SHV-E210K or Samsung E210S, E210L commercialisés dans différents pays.
