Outils recommandés

Pistolet thermique

Tournevis Phillips #000

Outil d'ouverture / Spudger

Pincettes

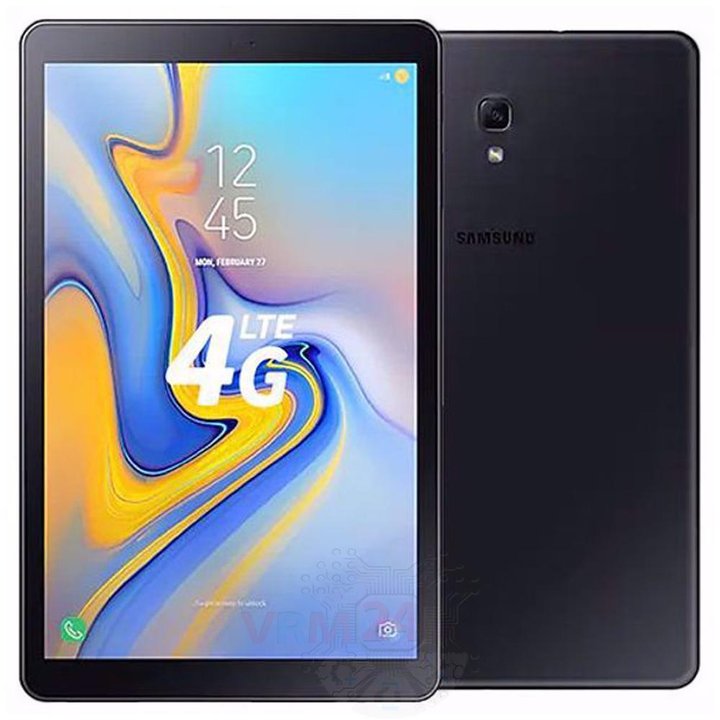

Démontage/Réparation de l'appareil mobile Samsung Galaxy Tab A 10.5'' SM-T595 avec la description de chaque étape et l'ensemble d'outils requis.

10464

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

Étape 1.

Retirez les tiroirs

À l'aide de l'outil d'extraction, ouvrez le tiroir des cartes SIM et Micro SD et retirez-le.

⚠ Attention !

N'appuyez pas trop fort, cela pourrait causer des dommages.

Étape 2.

Ouvrez la coque arrière

Ouvrez la coque arrière.

Étape 3.

Déconnectez les connecteurs

Déconnectez les connecteurs.

Étape 4.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 2 vis fixant les deux ensembles de haut-parleurs.

Étape 5.

Retirez le haut-parleur

Soulevez les connecteurs et retirez les deux ensembles de haut-parleurs.

Étape 6.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 2 vis fixant le port de charge.

Étape 7.

Retirez la carte fille

Retirez la carte fille avec un câble inter-cartes.

Étape 8.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 8 vis fixant la batterie.

Étape 9.

Retirez la batterie

Retirez la batterie. Le modèle de batterie du Samsung Galaxy Tab A est EB-BT595ABE.

Étape 10.

Retirez les tiroirs

Déconnectez le connecteur et retirez le tiroir des cartes SIM et Micro SD.

Étape 11.

Retirez le câble

Retirez le câble de la station d'accueil.

Étape 12.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 2 vis fixant les deux ensembles de haut-parleurs.

Étape 13.

Retirez le haut-parleur

Soulevez les connecteurs et retirez les deux ensembles de haut-parleurs.

Étape 14.

Retirez la carte mère

Déconnectez les connecteurs et retirez la carte mère avec les antennes et les câbles coaxiaux.

Étape 15.

Retirez le film protecteur

Retirez les films de protection.

Étape 16.

Retirez la prise jack

Soulevez le connecteur de la prise jack/casque.

Étape 17.

Déconnectez le connecteur

Soulevez le connecteur du capteur tactile.

Étape 18.

Retirez la caméra arrière

Déconnectez le connecteur sur la carte mère et retirez la caméra principale.

Étape 19.

Retirez la caméra avant

Déconnectez le connecteur sur la carte mère et retirez la caméra avant (selfie).

Étape 20.

Retirez le microphone

Soulevez le connecteur et retirez le microphone.

Étape 21.

Dévissez les vis

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 4 vis.

Étape 22.

Retirez la carte mère

Retirez la carte mère.

Étape 23.

Retirez la prise jack

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les 2 vis et retirez la prise jack/casque.

Étape 24.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté moyen et prend environ 16 minutes. Ce guide convient à tous les modèles Samsung Galaxy Tab A 10.5'' SM-T595 commercialisés dans différents pays.

#instructions #Samsung #Samsung Galaxy Tab A 10.5'' SM-T595

Instructions de démontage détaillées du Samsung Galaxy Tab A 10.5'' SM-T595 en vidéo, réalisées par notre centre de réparation et service mobile :
