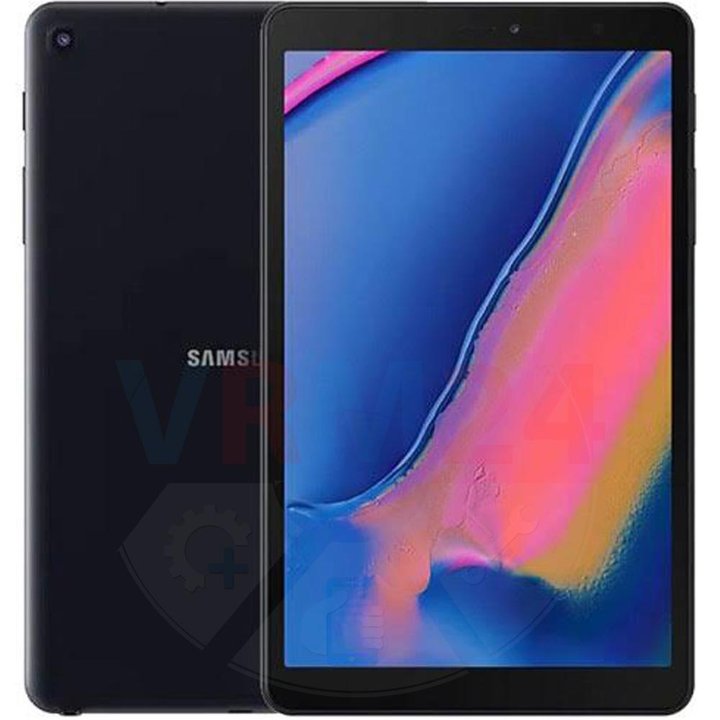

Démontage/Réparation de l'appareil mobile Samsung Galaxy Tab A 8.0'' (2019) SM-T295 avec la description de chaque étape et l'ensemble d'outils requis.

⚠ Avant de démonter, n'oubliez pas d'éteindre votre téléphone.

Utilisez l'outil Clé (aussi appelé Aiguille) ou un Trombone. Poussez la pointe à fond dans le trou jusqu'à ce que le tiroir s'éjecte, puis retirez le tiroir de carte SIM et mémoire (Micro SD).

⚠ Faites attention ! L'outil doit être inséré dans un trou sur le bord du boîtier du téléphone. N'appuyez pas trop fort. Cela pourrait casser le mécanisme d'éjection du tiroir.

À l'aide d'un spudger ou d'un outil en plastique, détachez délicatement les clips de la coque arrière sur tout le pourtour, puis retirez-la.

N'insérez pas l'outil trop profondément et ne le pliez pas. Sinon, le boîtier pourrait être altéré ou endommagé.

⚠ Faites attention lorsque vous ouvrez la coque du côté des boutons de volume et d'alimentation. Le câble fin et les boutons fragiles sont très faciles à endommager.

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez les deux vis et retirez le support maintenant les connecteurs.

Déconnectez le connecteur de la batterie dès que possible.

ℹ️ Le modèle Samsung Galaxy Tab A 8.0'' (2019) SM-T295 a une batterie SCUD-WT-N8 d'une capacité de 5100 mAh (aussi appelée batterie rechargeable).

⚠ Il est fortement recommandé de déconnecter le connecteur pour éviter d'éventuels courts-circuits lors du démontage.

De plus, essayez de ne pas utiliser d'outil métallique pour déconnecter le connecteur de la batterie rechargeable ou faites-le avec précaution.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les sept vis.

ℹ️ Assurez-vous de noter l'emplacement des vis avant le démontage. Lors de l'assemblage de l'appareil, visser la vis au mauvais endroit peut endommager l'appareil ou ses pièces. Pour éviter tout dommage, les vis retirées et les pièces individuelles (telles que les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

Retirez l'ensemble des deux haut-parleurs avec les antennes.

Débranchez le connecteur du câble coaxial, les câbles vers la carte mère sur la carte fille.

⚠ Ne tirez pas sur le câble et ne faites pas levier avec un outil tranchant, les connecteurs sont assez fragiles et se cassent facilement, ou le câble sort de l'extrémité (cosse).

Retirez la carte fille. Elle est collée au châssis avec du ruban métallisé, donc pour faciliter le processus, la carte peut être légèrement chauffée.

ℹ️ La carte contient un port de charge (Micro USB), un microphone, des contacts à ressort pour le haut-parleur et une unité d'antenne.

⚠ Il n'est pas nécessaire d'insérer l'outil sous la carte lors du retrait de la carte fille. Les composants internes pourraient être endommagés.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez les six vis, retirez le support fixant la caméra arrière et le moteur de vibration.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez six vis.

ℹ️ Pour éviter tout dommage, les vis retirées et les pièces individuelles (comme les joints ou les supports) doivent être disposées dans l'ordre approprié, ou les vis et leurs trous dans le téléphone doivent être marqués avec des marqueurs de couleur.

Retirez le capot avec les antennes.

Déconnectez les connecteurs et retirez les caméras arrière et avant (selfie).

Soulevez les connecteurs du câble des boutons d'alimentation et de volume, du câble du module d'affichage, du câble coaxial.

⚠ Soyez prudent lorsque vous retirez les câbles des connecteurs, les câbles sont assez fins et il est assez facile de les casser ou d'endommager les pistes de contact à l'intérieur.

Retirez délicatement la carte de circuit imprimé. Il n'est pas nécessaire d'utiliser un levier ou d'essayer d'atteindre la carte par la force. Assurez-vous que rien ne gêne ou ne retient la carte.

⚠ Ne pliez pas la carte de circuit imprimé lors de son retrait et ne poussez pas d'outils en dessous. Sans vous en rendre compte, vous pouvez endommager des composants ou des câbles de l'intérieur.

ℹ️ Dans le cadre d'affichage sont restés : le haut-parleur d'écoute, la batterie, le câble coaxial et le moteur de vibration.
