Outils recommandés
Tournevis Tri-point Y000
Tournevis Phillips #000
Outil d'ouverture / Spudger
Pincettes

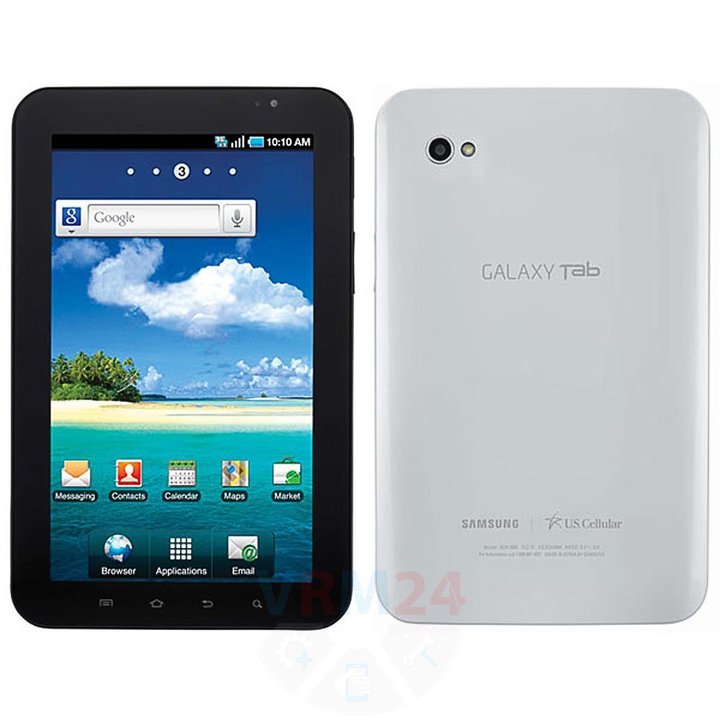

Démontage/Réparation de l'appareil mobile Samsung Galaxy Tab GT-P1000 (Samsung Galaxy Tab) avec la description de chaque étape et l'ensemble d'outils requis.
8036
Vues
0
J'aime
—
Partager
7
Questions
Étape 1.
Dévissez les vis
À l'aide d'un tournevis (Tri-Wing #000), dévissez 2 boulons à l'extrémité du téléphone.

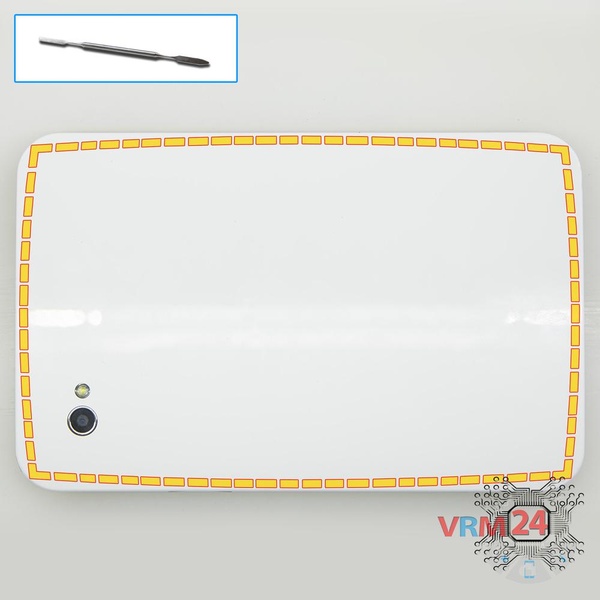

Étape 2.
Ouvrez la coque arrière
Ouvrez la coque arrière.
Étape 3.
Dévissez une vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon fixant la batterie.
Étape 4.
Retirez la batterie
Débranchez le connecteur sur le PCB et retirez la batterie.
Étape 5.
Dévissez les vis
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 8 boulons.
Étape 6.
Déconnectez les connecteurs
Débranchez les connecteurs sur la carte mère.

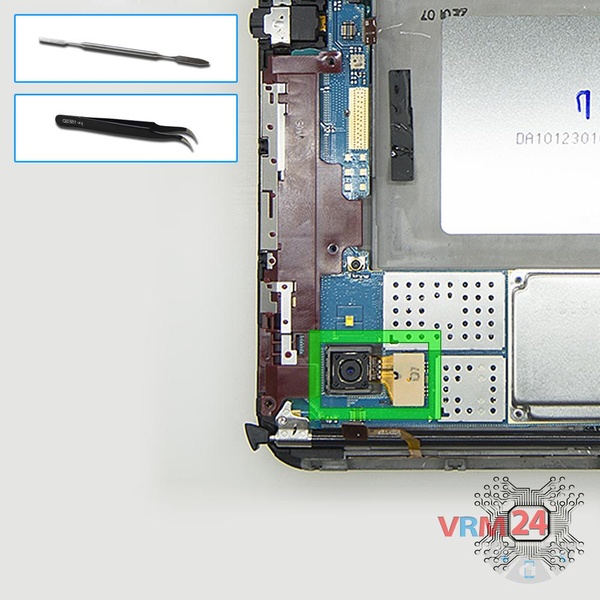

Étape 7.
Retirez la caméra arrière
Débranchez le connecteur sur la carte mère et retirez la caméra principale.
Étape 8.
Retirez la carte mère
Retirez la carte mère.
Étape 9.
Retirez le support
À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 boulon et retirez le support maintenant la prise jack/casque.
Étape 10.
Retirez la prise jack
Retirez le câble avec prise jack/casque et microphone.
Étape 11.
Dans le cadre de l'écran est resté
Les pièces se trouvent dans le cadre du module d'affichage.
Si vous avez une question, posez-la-nous et nous essaierons d'y répondre le plus en détail possible. Si cet article vous a été utile, veuillez l'évaluer.
