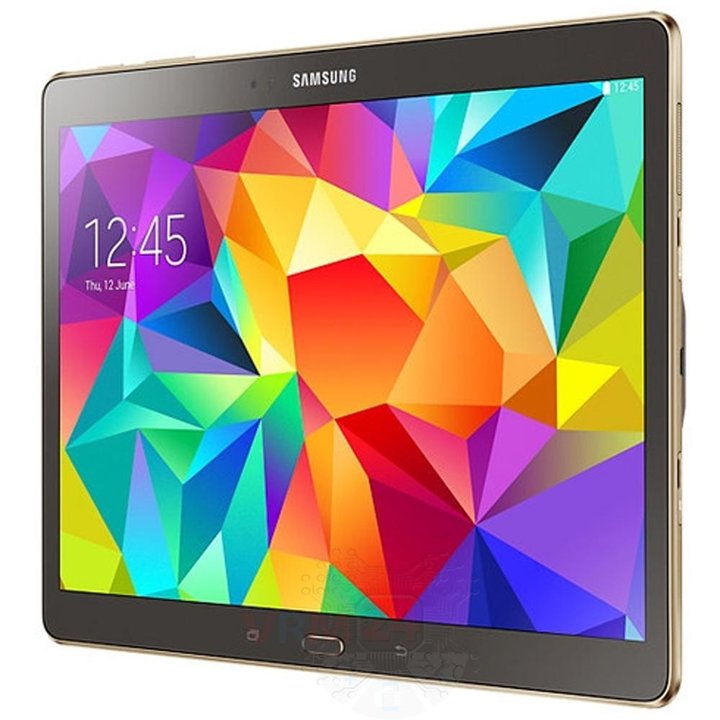

Démontage/Réparation de l'appareil mobile Samsung Galaxy Tab S 10.5'' SM-T805 (Samsung Galaxy Tab S 10.5'' SM-T805, SM-T800) avec la description de chaque étape et l'ensemble d'outils requis.

Ouvrez la coque arrière.

Débranchez le connecteur de la batterie. Le modèle de batterie du Samsung Galaxy Tab S 10.5'' est EB-BT800FBE.

⚠ Attention !

Nous recommandons vivement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis fixant un port de charge.

Soulevez les connecteurs et retirez le câble avec un port de charge et un support Micro SD.

Soulevez le connecteur et retirez le câble avec un support de carte SIM.

Déconnectez le connecteur et retirez la nappe avec un microphone.

Faites levier sur le connecteur du câble inter-cartes.

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 4 vis fixant la batterie.

Retirez la batterie.

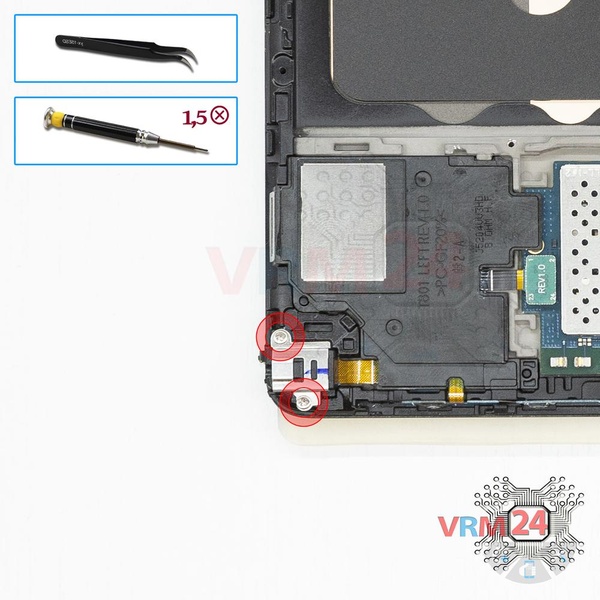

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 2 vis et retirez le support maintenant la prise jack casque.

Retirez l'ensemble avec un haut-parleur, les boutons volume/alimentation et une prise jack casque.

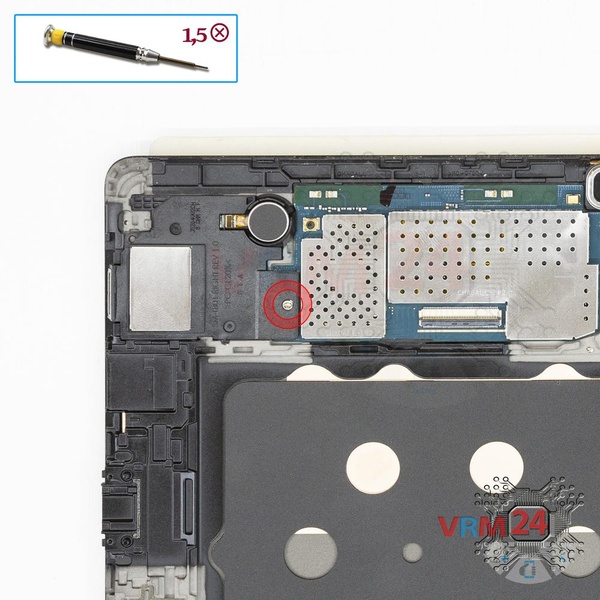

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 1 vis fixant l'ensemble du haut-parleur.

Retirez l'ensemble avec un haut-parleur et le moteur de vibration.

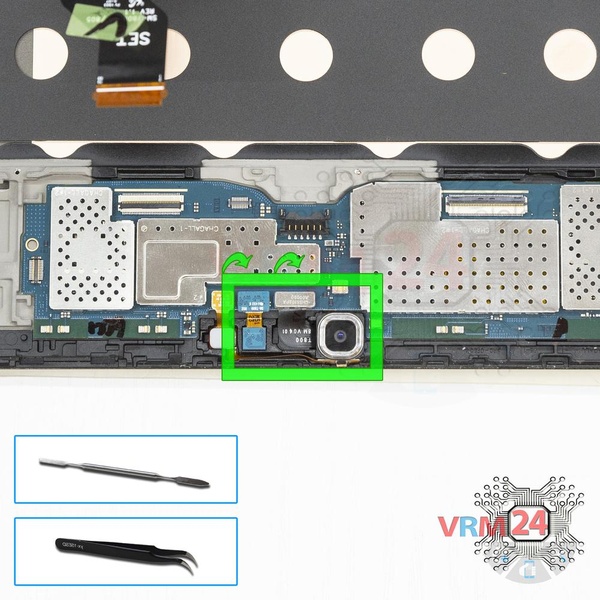

Débranchez les connecteurs de la carte mère et retirez les caméras principale et frontale (selfie).

Soulevez le capteur de proximité.

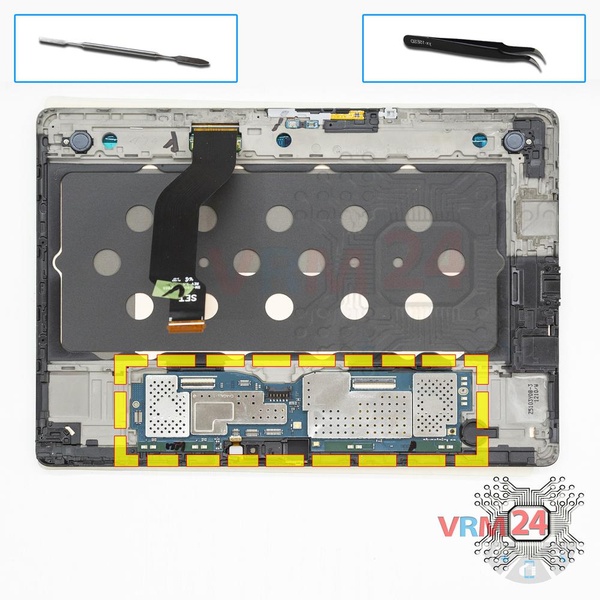

Retirez la carte mère.

Les pièces se trouvent dans le cadre du module d'affichage.
