Outils recommandés

Pistolet thermique

Tournevis Torx T4

Outil d'ouverture / Spudger

Pincettes

Démontage/Réparation de l'appareil mobile Sony Xperia L1 (Sony Xperia L1 G3311, G3312 (EMEA) ; G3313 (USA)) avec la description de chaque étape et l'ensemble d'outils requis.

11771

Vues

—

Questions

Vadim Popoff

Responsable du contenu / Auteur / Spécialiste du contenu

Spécialiste du contenu avec plus de 10 ans d’expérience dans le secteur des technologies.

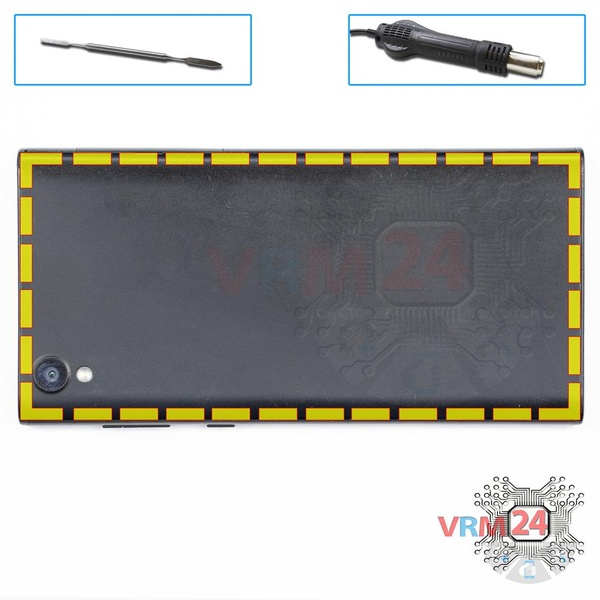

Étape 1.

Ouvrez la coque arrière

Ouvrez la coque arrière.

⚠ Avertissement !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer avec précaution afin de ne pas endommager la surface de l'appareil.

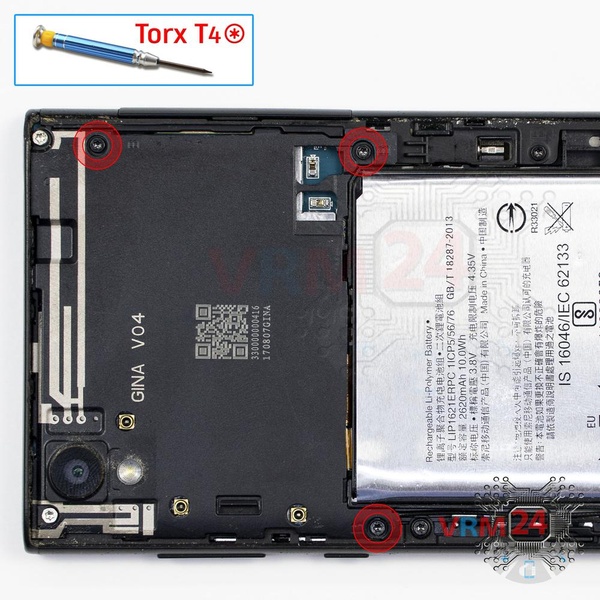

Étape 2.

Dévissez les vis

À l'aide d'un tournevis (Torx T4), dévissez les 3 vis.

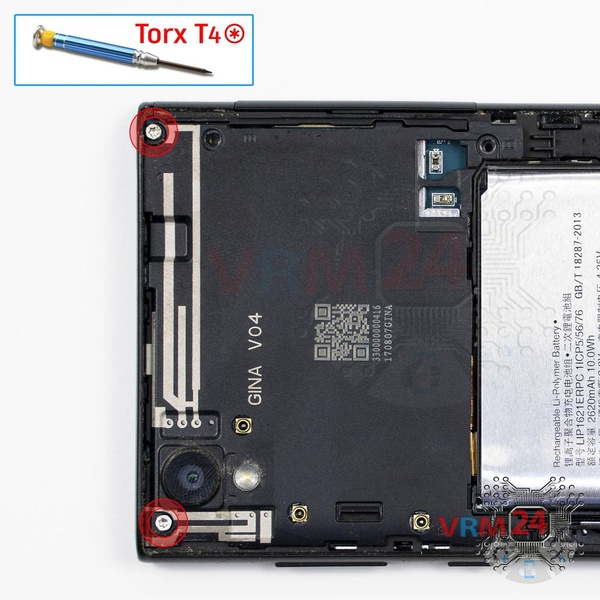

Étape 3.

Dévissez les vis

À l'aide d'un tournevis (Torx T4), dévissez les 2 vis fines.

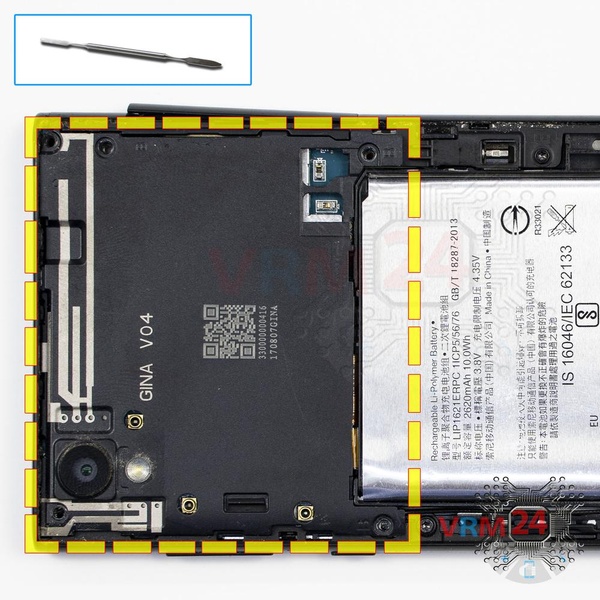

Étape 4.

Ouvrez la coque arrière

Ouvrez le couvercle.

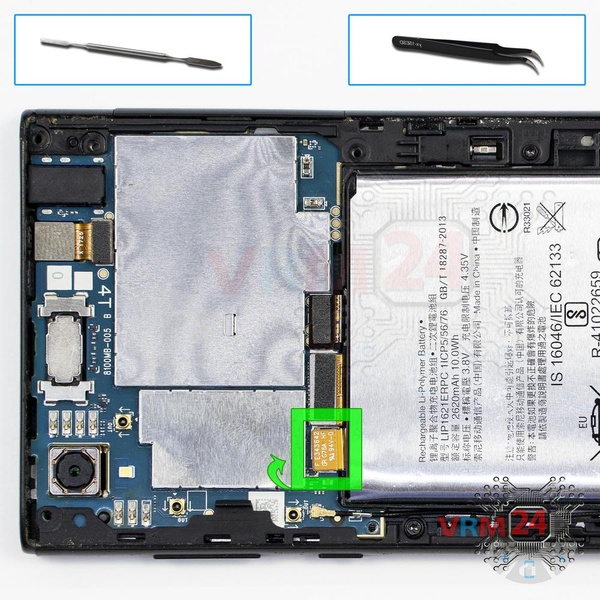

Étape 5.

Déconnectez le connecteur de la batterie

Débranchez le connecteur de la batterie. Le modèle de batterie du Sony Xperia L1 est LIP1621ERPC.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

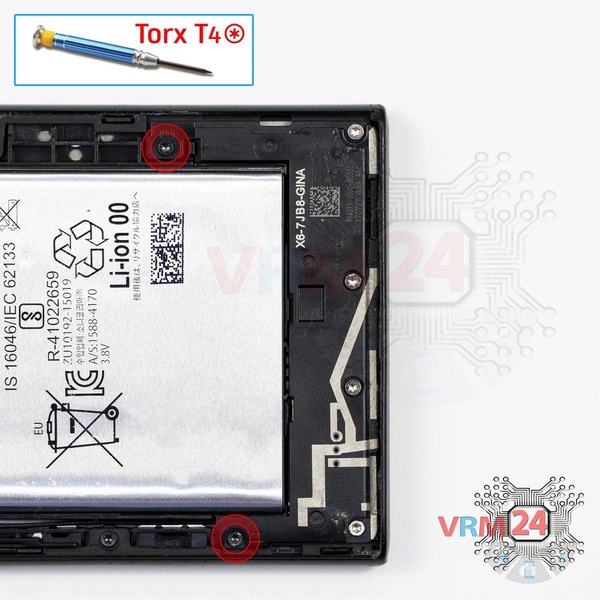

Étape 6.

Dévissez les vis

À l'aide d'un tournevis (Torx T4), dévissez les 2 vis.

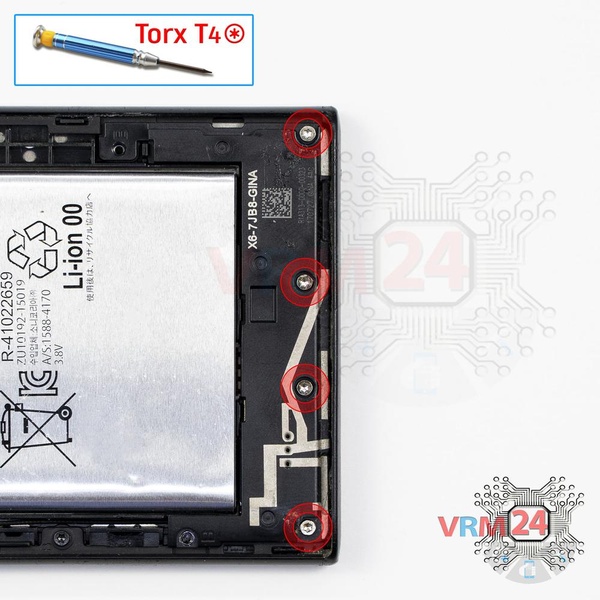

Étape 7.

Dévissez les vis

À l'aide d'un tournevis (Torx T4), dévissez les 4 vis fines.

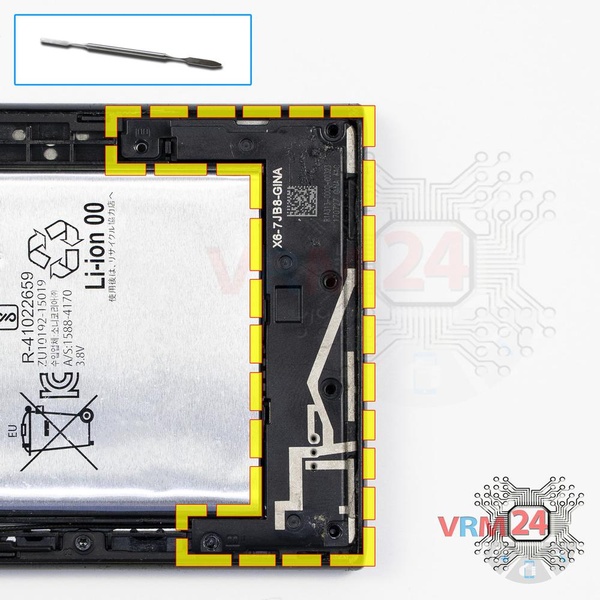

Étape 8.

Retirez le haut-parleur

Faites levier et retirez l'ensemble buzzer (haut-parleur).

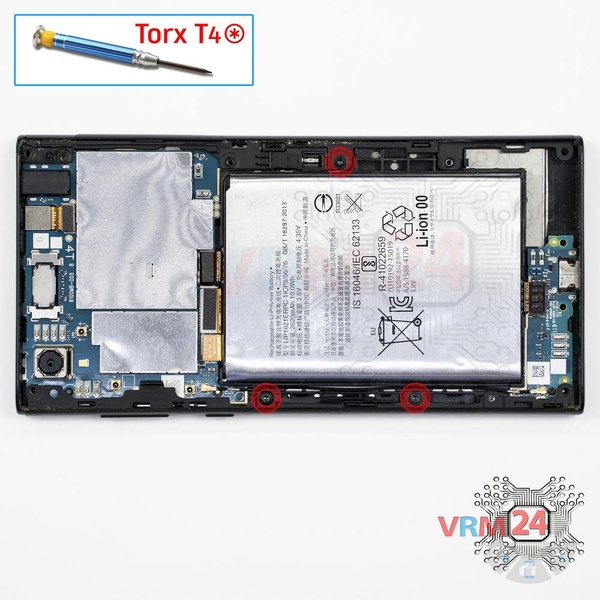

Étape 9.

Dévissez les vis

À l'aide d'un tournevis (Torx T4), dévissez les 3 vis.

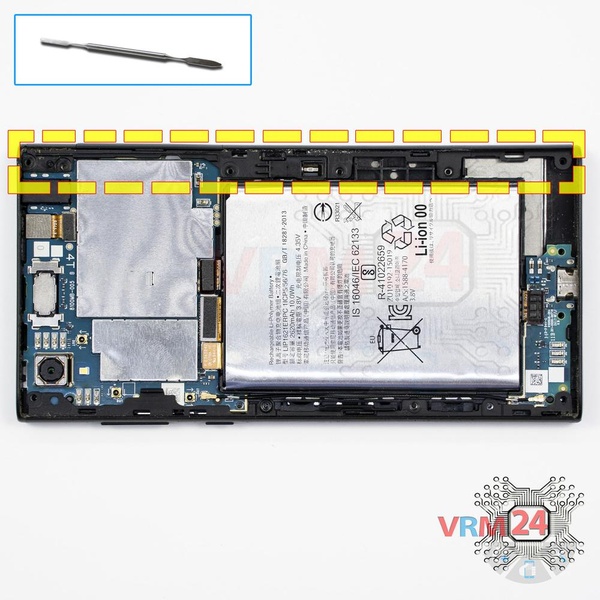

Étape 10.

Ouvrez la coque arrière

Retirez le cache latéral.

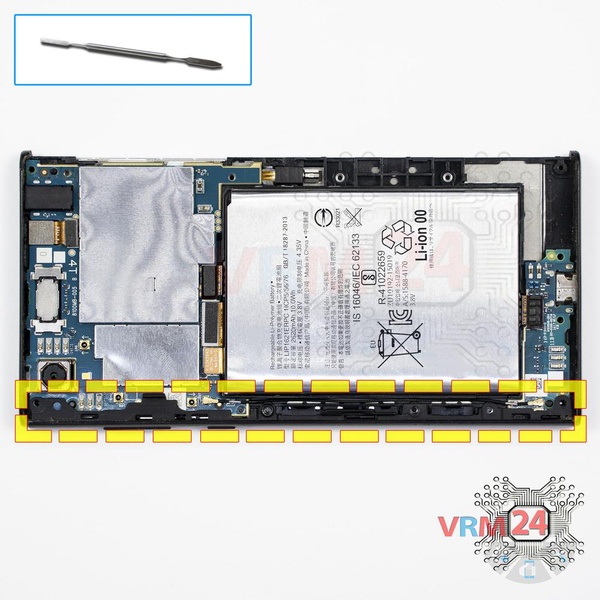

Étape 11.

Ouvrez la coque arrière

Retirez le cache latéral.

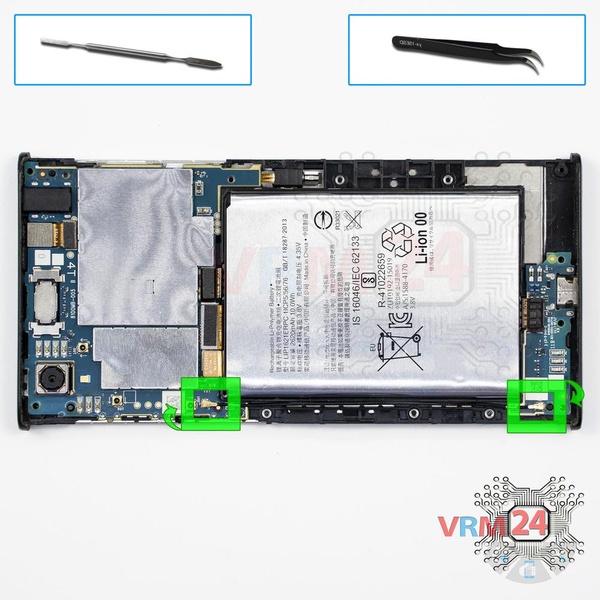

Étape 12.

Retirez le câble coaxial

Déconnectez les connecteurs et retirez le câble coaxial.

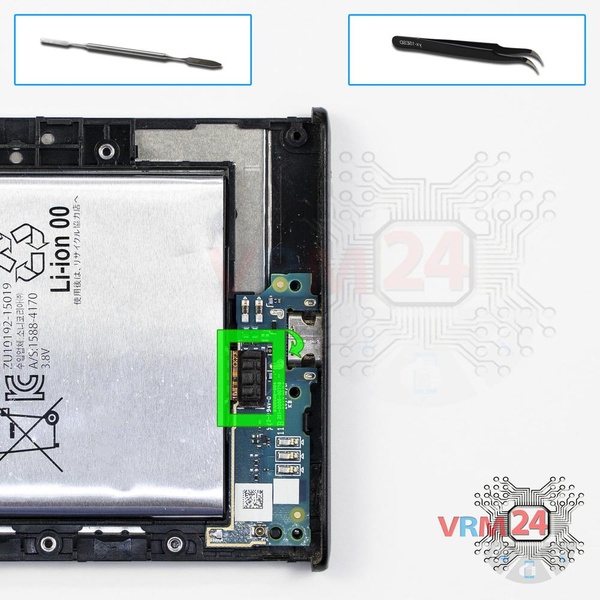

Étape 13.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte fille.

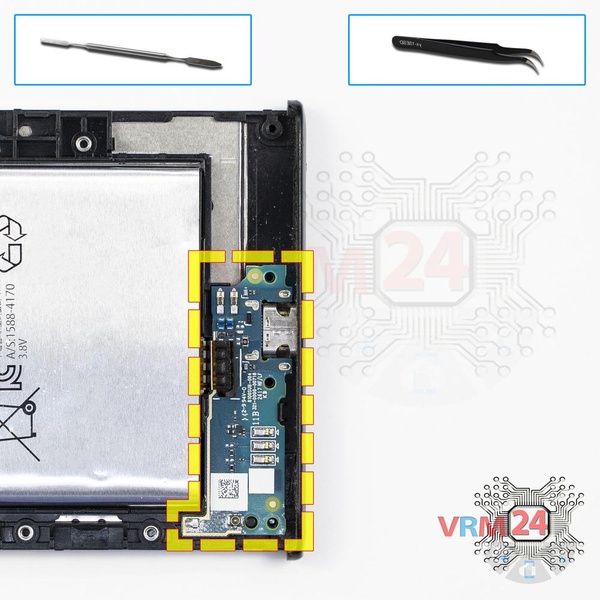

Étape 14.

Retirez la carte fille

Retirez la carte fille, également appelée sous-carte.

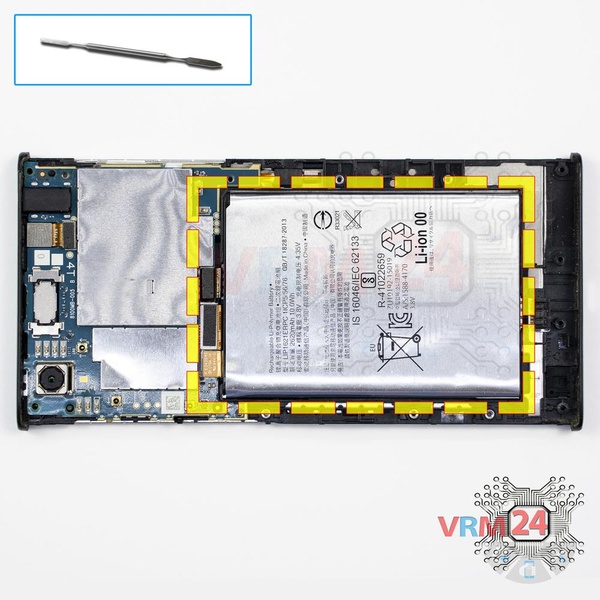

Étape 15.

Retirez la batterie

Retirez la batterie.

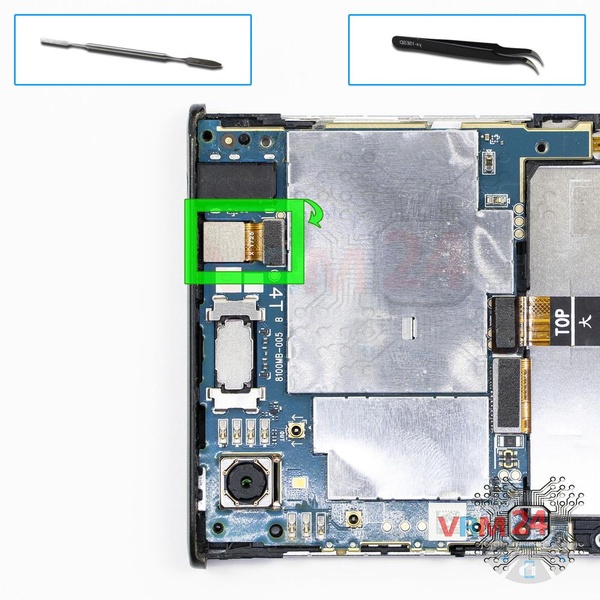

Étape 16.

Retirez la caméra avant

Déconnectez le connecteur sur la carte mère et retirez la caméra avant (selfie).

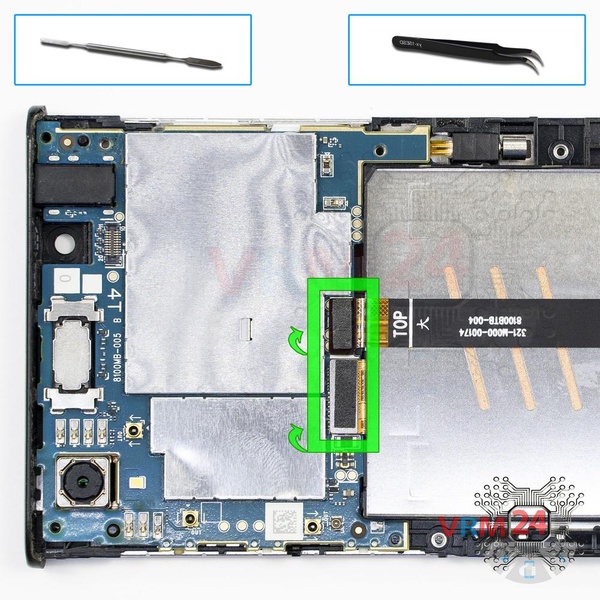

Étape 17.

Déconnectez les connecteurs

Débranchez les connecteurs de la carte mère.

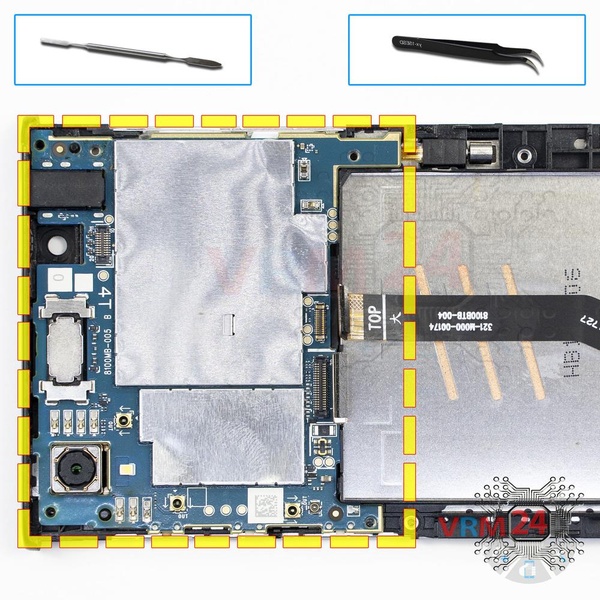

Étape 18.

Retirez la carte mère

Retirez la carte mère.

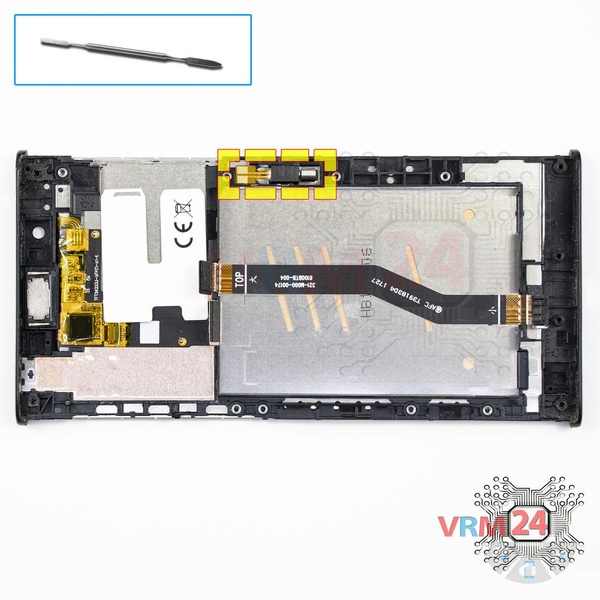

Étape 19.

Retirez le moteur de vibration

Retirez le moteur de vibration.

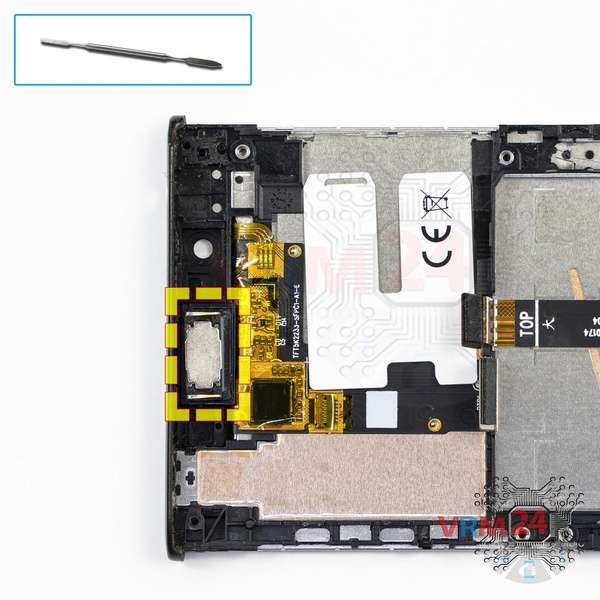

Étape 20.

Retirez le haut-parleur d'écoute

Retirez le haut-parleur d'écoute.

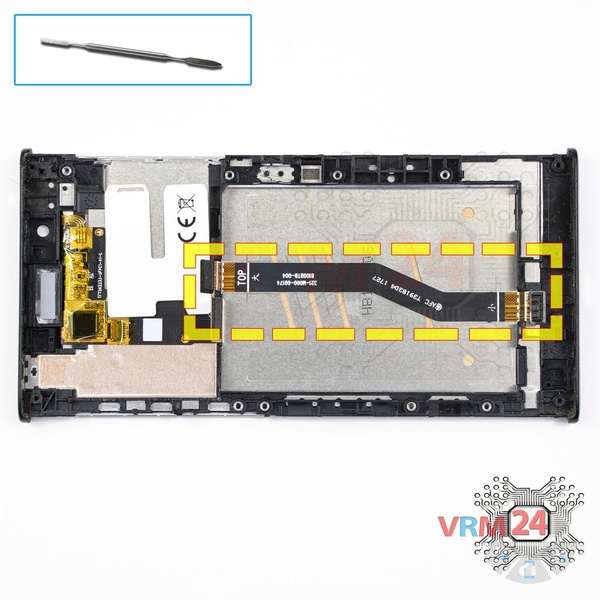

Étape 21.

Retirez la nappe d'interconnexion

Décollez le câble inter-cartes.

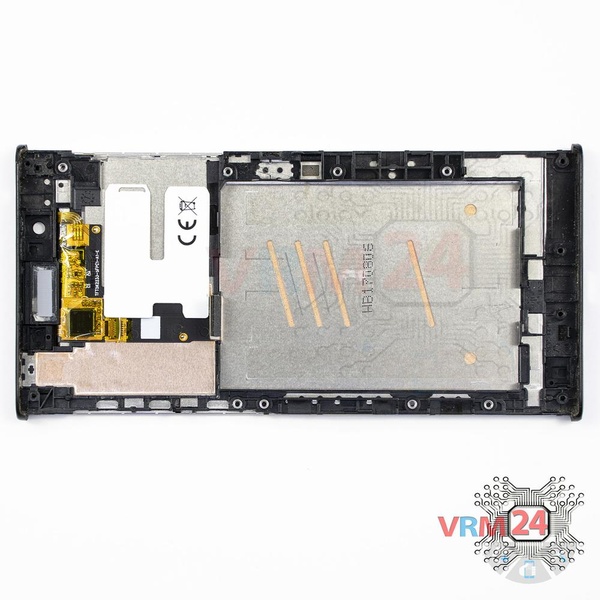

Étape 22.

Dans le cadre de l'écran est resté

Les pièces se trouvent dans le cadre du module d'affichage.

Evgenii Kuzmin

Ingénieur confirmé en maintenance et réparation

Le démontage\la réparation présente un niveau de difficulté facile et prend environ 12 minutes. Ce guide convient à tous les modèles Sony Xperia L1 or Sony Xperia L1 G3311, G3312 (ЕМЕА); G3313 (USA) commercialisés dans différents pays.
