Démontage/Réparation de l'appareil mobile Sony Xperia X (Sony Xperia X F5121) avec la description de chaque étape et l'ensemble d'outils requis.

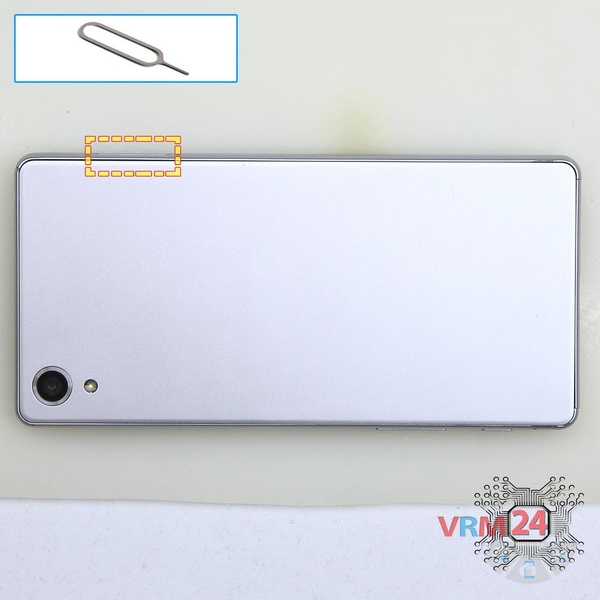

À l'aide de l'outil à clé, ouvrez le tiroir de carte SIM et retirez-le.

⚠ Avertissement !

Ne poussez pas trop fort, cela pourrait causer des dommages.

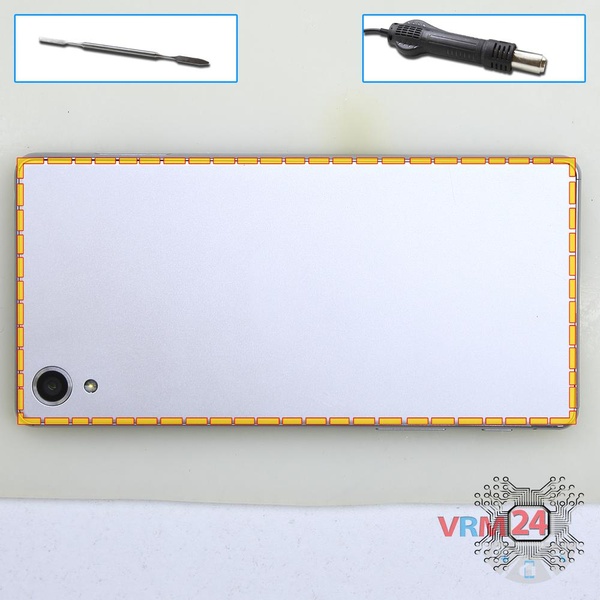

Ouvrez la coque arrière.

⚠ Attention !

Pour une séparation soigneuse, nous recommandons d'utiliser un pistolet thermique. En même temps, il est nécessaire de chauffer soigneusement dans l'ordre, afin de ne pas endommager la surface de l'appareil.

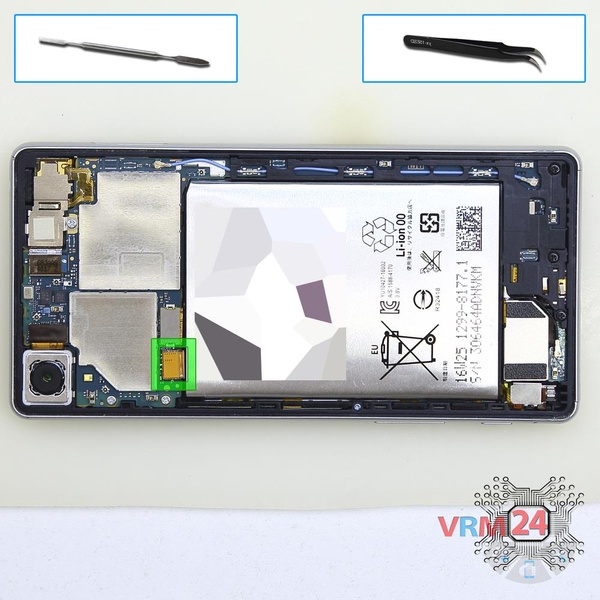

Débranchez le connecteur de la batterie.

⚠ Avertissement !

Nous recommandons fortement de débrancher le connecteur pour éviter un éventuel court-circuit lors du démontage.

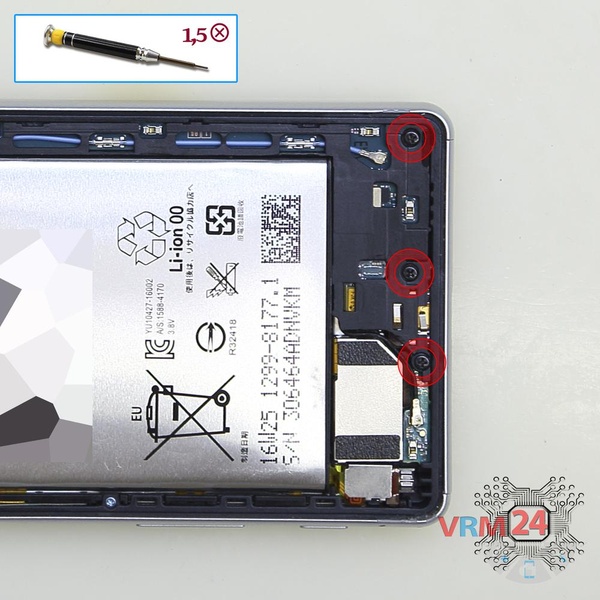

À l'aide d'un tournevis (Phillips 1.5 mm PH000), dévissez 3 vis.

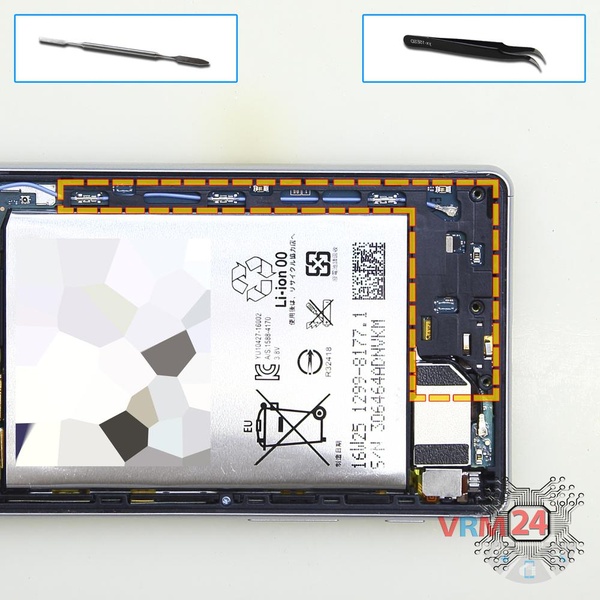

Retirez le cadre.

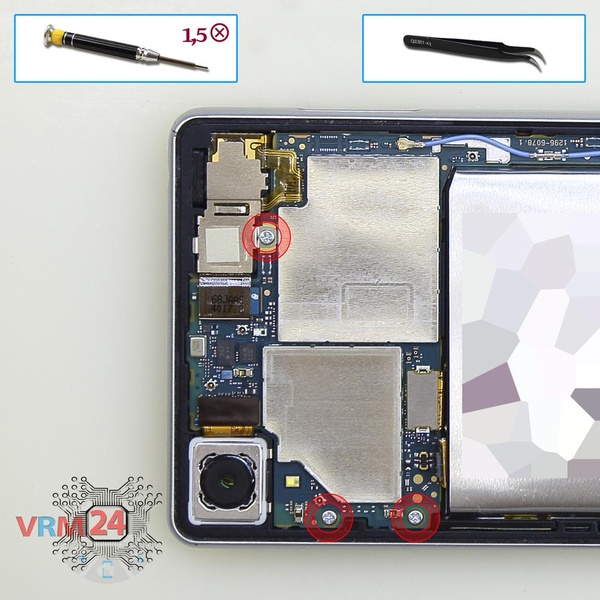

À l'aide d'un tournevis (cruciforme 1.5 mm PH000), dévissez 3 boulons et retirez le support.

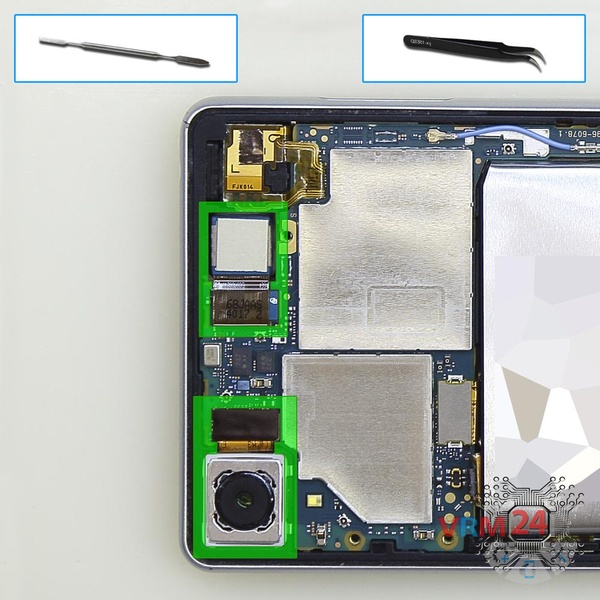

Débranchez les connecteurs de la carte mère et retirez les caméras principale et frontale (selfie).

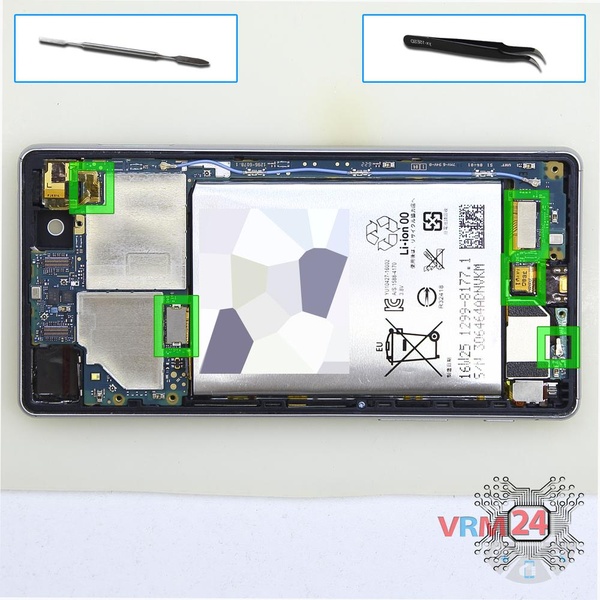

Débranchez les connecteurs sur la carte mère.

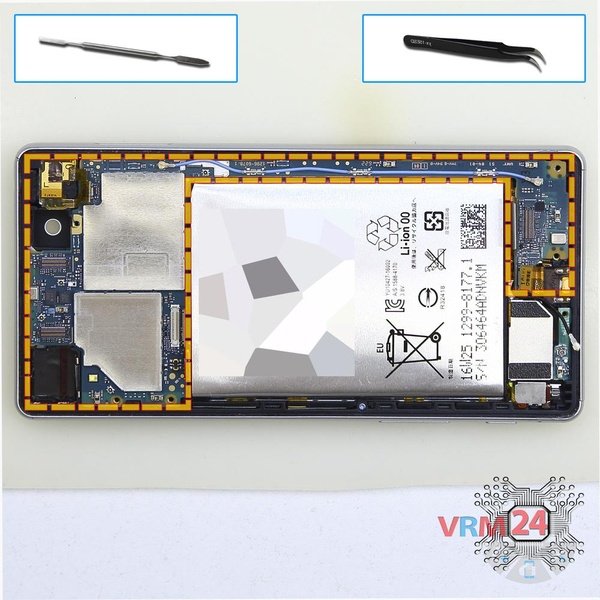

Retirez la carte mère.

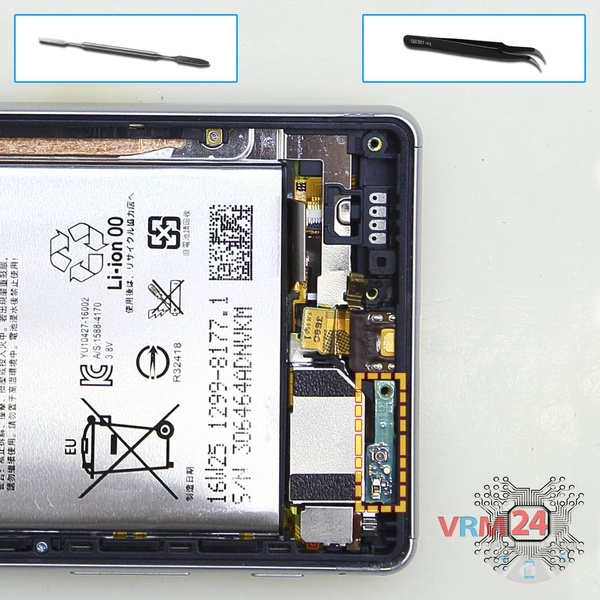

Retirez la petite carte de circuit imprimé avec les antennes.

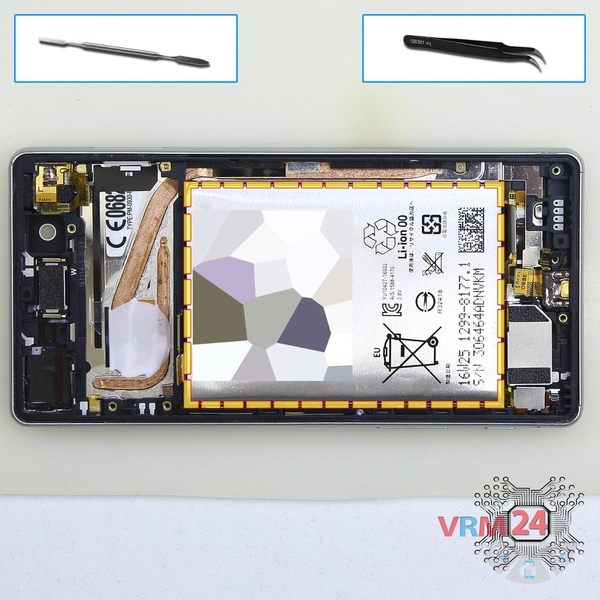

Soulevez et retirez la batterie.

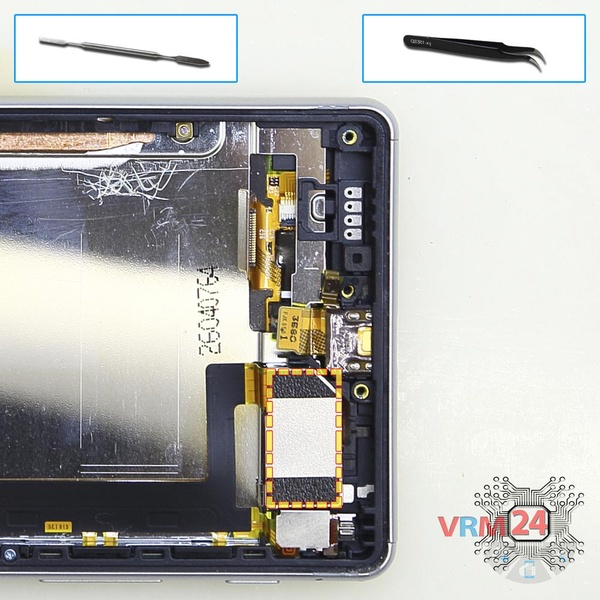

Faites levier et retirez le buzzer (haut-parleur).

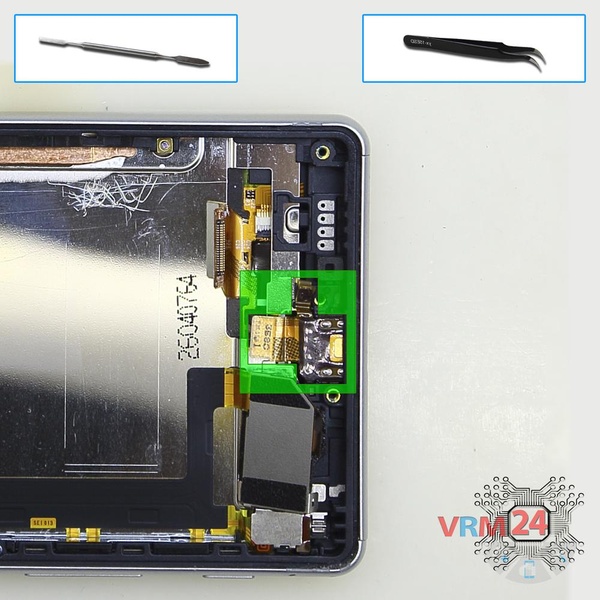

Faites levier et retirez le port de chargement.

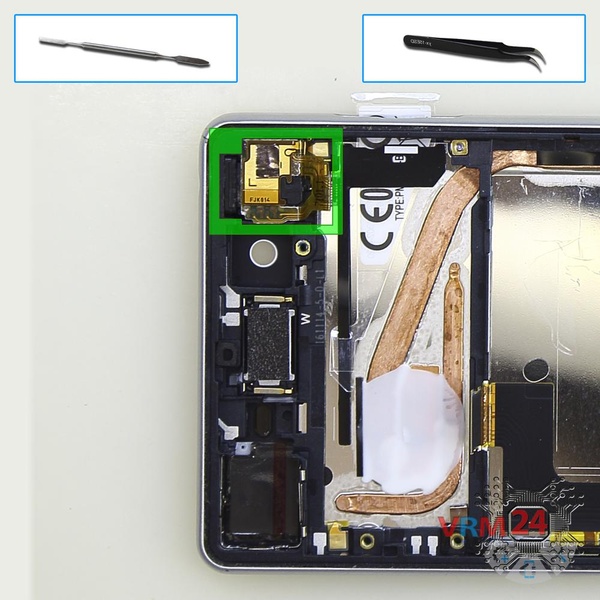

Faites levier et retirez la prise jack/casque.

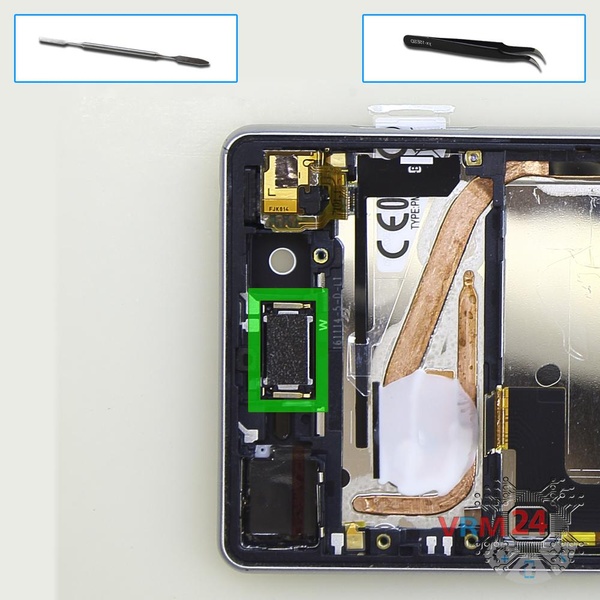

Faites levier et retirez l'écouteur (haut-parleur).

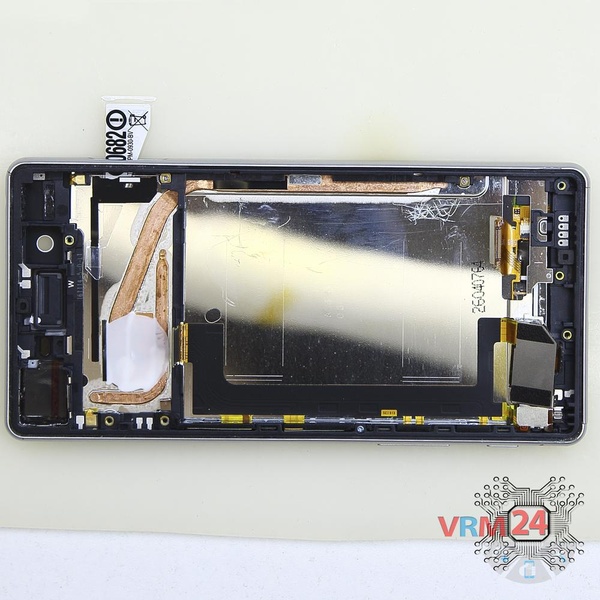

Les pièces se trouvent dans le cadre du module d'affichage.
